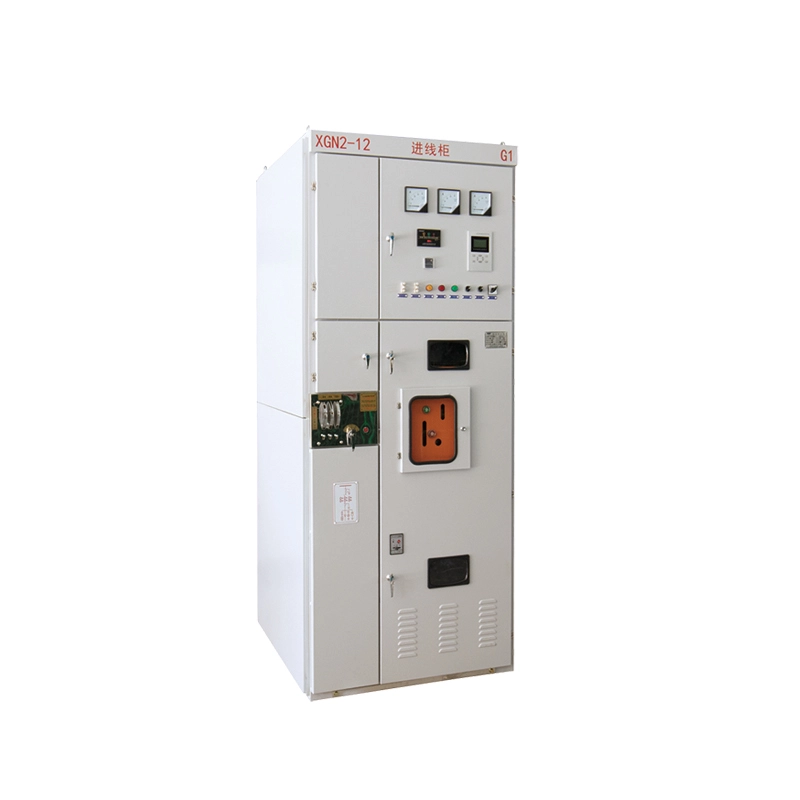

Високонапонски прекинувач со фиксен тип на кутија од типот XGN

Што е оваа опрема?

Високонапонскиот фиксен тип XGN Box (XGN е кратенка за „фиксен тип на кутија“) е метално затворен,внатрешен високонапонски разводен уредсклопување. Примарно се користи во трифазни системи за наизменична струја со номинален напон од 6kV, 10kV, 20kV или 35kV и номинална фреквенција од 50/60Hz.

Што прави тоа?

Оваа опрема се користи за примање и дистрибуција на електрична енергија, како и за контрола, заштита и следење на далноводи и трансформатори. За разлика од расклопните уреди од типот на извлекување, Високонапонската фиксна опрема од типот XGN Box користи фиксни монтирани прекинувачи и прекинувачи со видливи изолациони празнини, што го прави поригиден, економичен и полесен за одржување во многу индустриски и комерцијални апликации со среден обем.

Распределба на кодот на моделот:

XGN – Затворен метален затворен затворен тип на фиксен тип на кутија

Тип на кутија – Целосно затворено метално куќиште

Фиксен тип – Фиксна инсталација на главните преклопни компоненти

Типични апликации:

Соби за дистрибуција на електрична енергија во фабрики, станбени комплекси, трговски центри, болници, центри за податоци и станици за обновлива енергија.

Опис на производот

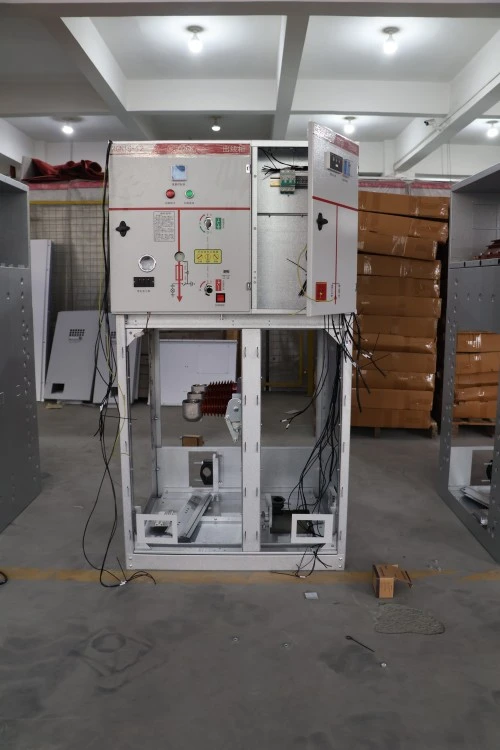

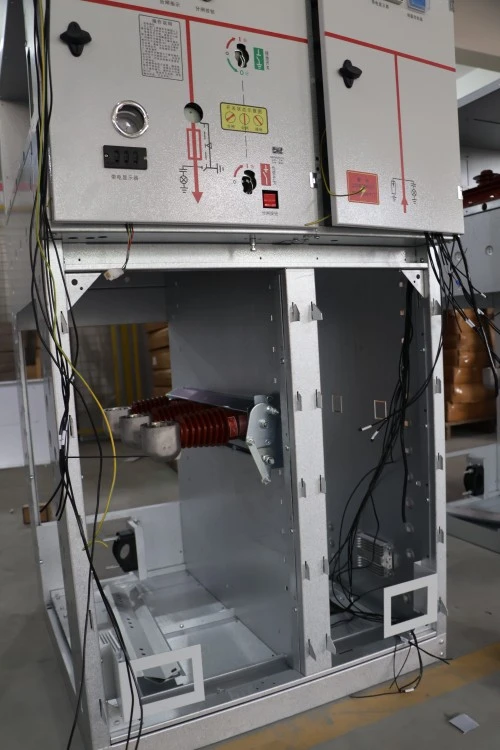

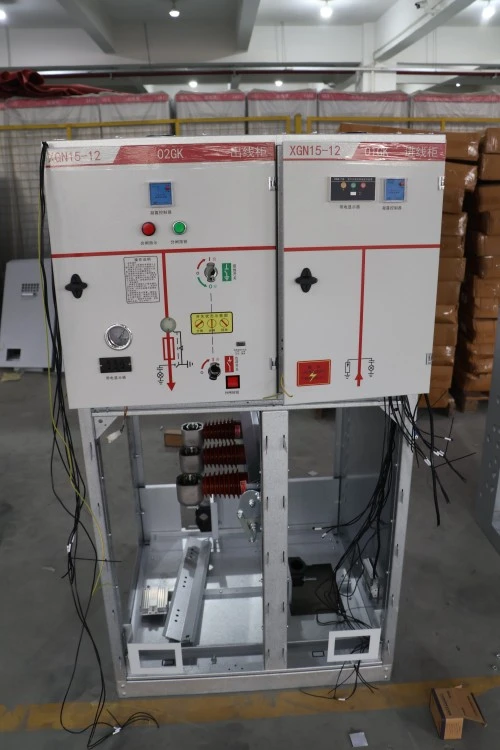

Високонапонскиот фиксен тип XGN Box е стандардизирано, економично и високо доверливо решение за разводни уреди. Неговата основна структура вклучува вакуумски прекинувач со фиксна монтажа, изолациски прекинувач со три позиции, струјни трансформатори, напонски трансформатори и сеопфатен механизам за испреплетување. Куќиштето е изработено од висококвалитетен ладно валани челик или не'рѓосувачки челик, обложен со електростатички прав за одлична отпорност на корозија.

Клучни електрични параметри: номинален напон 12kV (24kV/40,5kV опционално), номинална струја до 3150A, струја за отпорност на краток спој до 40kA. Наразводна опремацелосно се усогласува со стандардите GB3906 и IEC62271‑200.

Неговиот компактен дизајн (вообичаена ширина 800 mm, длабочина 900 mm, висина 2200 mm) заштедува вреден простор на подот. Сите прегради со висок напон се целосно затворени и испреплетени, што обезбедува безбедно работење. Предниот панел вклучува јасни мимички дијаграми, индикациски ламби и копчиња за патување во итни случаи.

Високонапонската опрема од фиксен тип XGN Box е особено погодна за проекти каде што едноставното ракување, ниските однапред трошоци и лесното одржување се приоритетни во однос на конфигурабилноста за повлекување.

Параметар на производот (спецификација)

Карактеристики на производот и апликација

Клучни карактеристики

1. Едноставност на фиксен тип - помала стапка на неуспех

Нема комплицирани подвижни шински структури. Високонапонската фиксна опрема од типот XGN Box користи завртки или врски со директен контакт, што значително ги намалува ризиците од механички дефекти.

2. Видливи контакти за исклучување - безбедни за заклучување/наведување

Прекинувачот за изолација обезбедува јасно видливи позиции за контакт. Операторите можат визуелно да го потврдат раздвојувањето на колото пред одржувањето - критична безбедносна предност во однос на постарата опрема од типот на масло или мини.

3. Компактен и заштеда на простор

Ширина до 600 mm за верзии од 12 kV. Идеален за доградба во трафостаници со ограничен простор.

4. Целосно испреплетено - спречува погрешна работа

Механичките и електричните блокирања помеѓу прекинувачот, прекинувачот за изолација и предниот капак се во согласност со барањата за „пет превенција“.

5. Прилагодлив за суровата средина

Грејачите против кондензација и предното куќиште IP4X обезбедуваат сигурна работа во влажни или правливи средини.

Области за примена

● Индустриски постројки – напојување за производствени линии

● Комерцијални комплекси – главна дистрибутивна просторија

● Центри за податоци – резервно префрлување напојување

● Ветерни/соларни електрани – собирање на среден напон

● Болници – префрлување со двојно напојување со фиксна опрема

Прашања и одговори

П: Која е разликата помеѓу вашата високонапонска фиксна опрема од типот XGN Box и типот на извлекување (како KYN)?

О: Одлично прашање. Високонапонската фиксна опрема од типот XGN Box има фиксни монтирани прекинувачи. Не можете да го „испуштите“ прекинувачот, но добивате поригидна структура, пониски однапред трошоци и поедноставно одржување. За апликации каде вишокот на висока достапност не е критичен (на пр., помалку од 500 операции годишно), фиксниот тип е поекономичен и посигурен.

вратата.

Детали за производство

1. Производство на куќиште

Ладно валана челична плоча (дебелина ≥2 mm) или нерѓосувачки челик 304

Свиткување, заварување и површинска обработка во куќата

Електростатско премачкување во прав (дебелина ≥60μm, тест со прскање со сол ≥240h)

2. Основни компоненти

Вакуумски прекинувач со фиксна монтажа (марка: Lugao / опционален Siemens, ABB)

Прекинувач за изолација во три положби со видлив прекин

Бакарни собирници (конзервирани или сребрени)

Струјни/напонски трансформатори (класа на точност 0,5 / 0,2S)

3. Внатрешни жици

Броевите на жиците, терминалните блокови и пластичните канали се јасно означени

Секундарното жици тестирано на 2 kV за 1 минута

Сите жици отпорни на пламен и оценети 105°C

4. Фабричко тестирање

Тест на напон за издржување на фреквенцијата на моќност

Мерење на отпорот на главното коло

Тест за механичко работење (≥200 пати)

Проверка на функцијата за блокирање

Мерење на делумно празнење (≤10pC)

XGN наспроти KYN прекинувач

Избор помеѓу XGN фиксен тип прекинувач иKYN Преклопна опрема што може да се повлече зависи од барањата на вашиот проект, стратегијата за одржување и буџетот. Расклопната опрема XGN е дизајнирана за апликации кои имаат приоритет на доверливост, едноставно ракување и пониски инвестициски трошоци, додека KYN расклопните уреди се посоодветни за системи кои бараат често одржување или висока оперативна флексибилност.

Сертификација и обезбедување квалитет

● Во согласност со IEC 62271-200

● GB 3906 сертифициран

● Тестиран дефект на внатрешен лак (IAC A-FL) – опционален

● Систем за управување со фабрики ISO 9001:2015

● Напишете тест извештаи од националната станица за тестирање на високонапонски апарати (Ксиан / Пекинг)

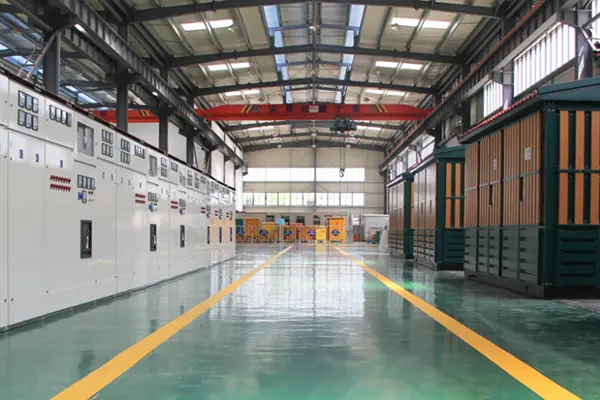

Нашите XGN разводни уреди се произведуваат во модерен производствен капацитет опремен со CNC ласерски машини за сечење, ЦНЦ центри за свиткување, роботски системи за заварување, линии за обработка на бакарни собирници и сеопфатни лаборатории за тестирање на висок напон. Вашата високонапонска опрема од фиксен тип XGN Box ќе биде испорачана со комплетен сет на извештаи за тестирање, дијаграми за поврзување и прирачници за работа и на англиски и на кинески.

Предности во споредба со конкурентите – Зошто да го изберете Лугао?

Пакување и испорака

Стандард за пакување

● Индивидуални куќишта од иверица со висока цврстина со филм отпорен на влага

● Внатрешна пена за компоненти

● Сите излезни терминали покриени со изолациски капачиња

● Деловите на собирницата се спакувани посебно со етикети

Ознаки за испорака

l Број на нарачка, дестинација, тежина, знаци „Кревко“ и „Без стек“.

Опции за испорака

● ФОБ Нингбо / Шангај

● Време на довод: 15–25 дена за стандардна конфигурација

Посветеност на услугата по продажбата

● Гарантен период – 12 месеци од датумот на испорака (може да се продолжи до 24 или 36 месеци според договор за услуги)

● Техничка поддршка – доживотна бесплатна консултација; далечинско решавање проблеми во рок од 2 часа во текот на работните денови

● Теренски сервис – Достапни се упатства за инсталација; Ракување со дефекти на лице место по потреба (бесплатно за време на гаранцијата)

● Снабдување со резервни делови – порибени обични делови; Курирска испорака следниот ден за итни нарачки
