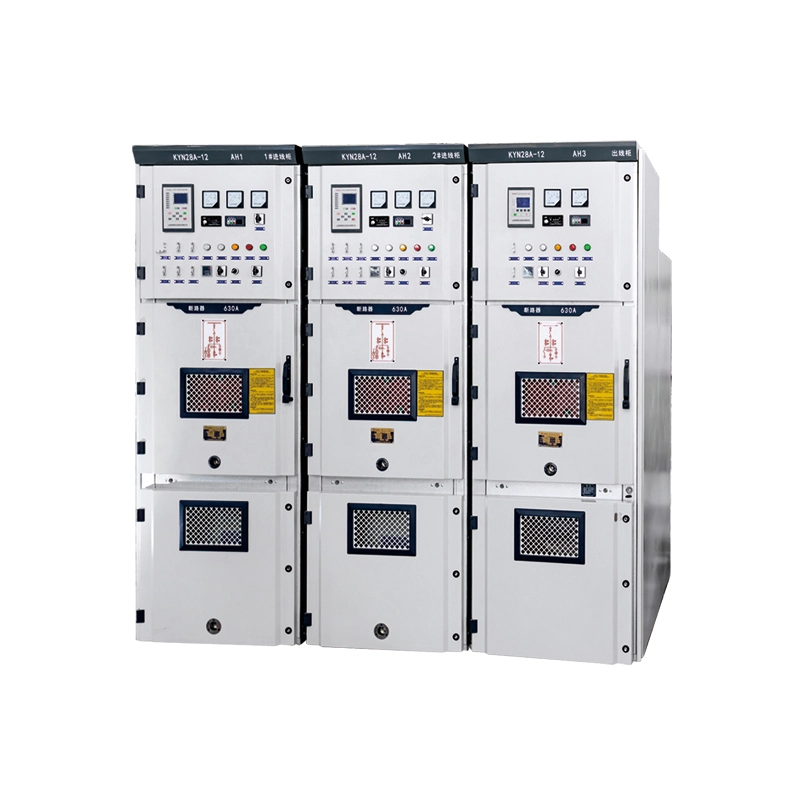

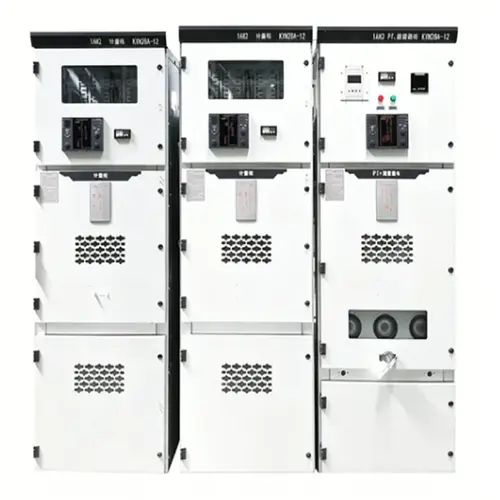

KYN центар Тип Пет-превентивен преклопен висок напонски прекинувач

Високонапонски преклопен преклопен тип на KYN Center е целосно склопен, затворен со метал, расклопен тип првенствено што се користи во трифазни системи за наизменична струја од 3,6 kV до 12 kV. Дизајниран е за конфигурации со единечна или двојна собирница со апликации за довод на гранки.

Што е оваа опрема?

Оваа опрема е високонапонски дистрибутивен кабинет во кој се сместени прекинувачите, раставувачите, прекинувачите за заземјување, струјните трансформатори, напонските трансформатори и заштитните релеи. Нејзината дефинитивна карактеристика е механизмот „преплетување со пет превенција“, кој физички спречува:

1. Затворање со затворен прекинувач за заземјување

2. Отворање на предниот капак со затворен прекинувач

3. Вметнување или отстранување на прекинувачот кога прекинувачот е затворен

4. Ракување со прекинувачот за заземјување кога е под напон

5. Затворање на прекинувачот без контролно напојување

Што прави тоа?

Безбедно ја прима електричната енергија од трансформаторот или влезната линија и ја дистрибуира до излезните фидери како што се моторите, трансформаторите, банките со кондензатори или секундарните трафостаници. Високонапонската преклопна преклопна опрема од типот KYN Center е основата на среднонапонските индустриски и комунални мрежи.

Распределба на кодот на моделот:

● KYN – K: Метално обложено Y: Тип на извлекување N: Затворен

● Централен тип – Модуларна конфигурација на централниот прекинувач

● Преклопување со пет превентива – Механичка и електрична заштита од грешки

● Високонапонска разводна опрема – номинална до 12 kV

Параметар на производот (спецификација)

Карактеристики и апликација на производот

1. Висока безбедност – преплетување со пет превенција

Високонапонската разводна опрема со преклопување со пет превенција од типот KYN Center има задолжителни механички преклопувања помеѓу прекинувачот, изолационите контакти, прекинувачот за заземјување и предните панели. Ова го елиминира ризикот од грешка на операторот - причина број 1 за инциденти со блиц на лакот.

2. Компактна модуларна конструкција

Количката за прекинувач за извлекување непречено се лизга по шините со три различни позиции: работна, тестирана/изолирана и повлечена. Ова овозможува одржување без исклучување на енергијата на целата шина - критична предност за центрите за податоци и болниците.

3. Интелигентно следење и контрола

Изборните интелигентни IED (релеи) обезбедуваат:

● Следење на струјата, напонот и моќноста во реално време

l Заштита од прекумерна струја, заземјување и насочена заштита

● RS485/Modbus или IEC 61850 комуникација

● Далечинско отворање/затворање преку SCADA

l Стандардните сензори за температура и влажност во внатрешноста на преградата за прекинувачи спречуваат кондензација.

4. Висока механичка сигурност

● Траење на механизмот на прекинувачот: 30.000 операции (без одржување)

● Помошни контакти: легура на сребро-никел за над 10.000 електрични операции

● Примарни контакти за исклучување: посребрен бакар со пружински притисок

Области за примена

Детали за производство

1. Изработка на куќиште

● 2,0 мм ладно валани челик (обложен со цинк) или 1,5 мм не'рѓосувачки челик

● Ласерски пресек и CNC свиткан за прецизност

● Заварена рамка со прашкаст слој отпорен на корозија (стандард RAL 7035)

2. Механизам за преплетување со пет превенција

● Челични плочи со камери и испреплетени прачки (без пластични делови)

● Тестирано за 10.000 циклуси на испреплетување без дефект

l Вклучува блокирање на копчињата за влезни/појдовни и врзувачки панели

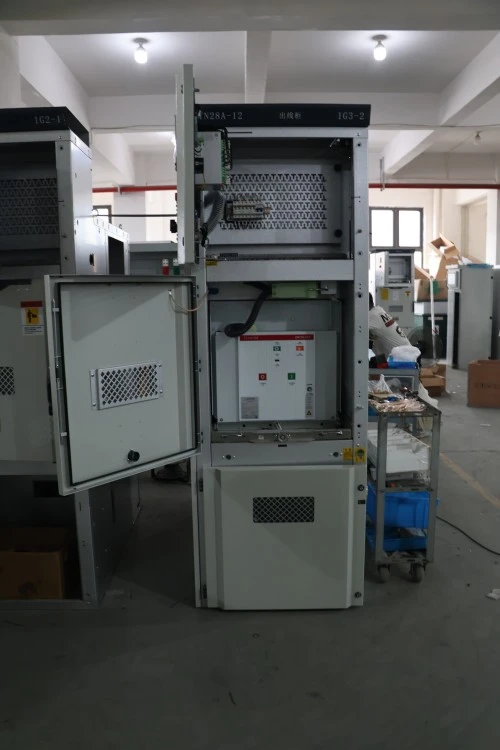

3. Количка за прекинувач

l Извлечена шасија со заклучување во три позиции

● Самопорамнети примарни исклучувања

● Секундарен приклучок со 16–32 контролни кола

4. Систем на собирници

● E-Cu бакар со висока спроводливост (ETP одделение)

● Сребрени споеви со подлошки од Belleville

● Топлинско смалувачко изолирано за фазна изолација

5. Преграда за кабел

● Дарежлив простор за кабли до 4×240 mm² по фаза

● Отстранлив држач за стегање на кабелот

● Одредба за КТ со нулта секвенца

6. Фабричко тестирање

● Тест за издржување на 100% диелектрик

● Тест за механичко работење (минимум 50 циклуси)

● Мерење на делумно празнење (≤5 pC при 1,2× номинален напон)

● Мерење на контакт отпор (микро-омметар)

7. Сертификација и обезбедување квалитет

● Тип-тестиран во согласност со GB/T 3906, IEC 62271-200 и DL/T 404

● Тестиран внатрешен лак (IAC AFLR 40kA/1s)

● Производство сертифицирано со ISO 9001:2015

● Рутински извештај од тестот вклучен со секој панел

Зошто да изберете Lugao Power Co., Ltd. наместо конкурентите?

Заеднички прашања на клиентите

П1: Дали овој тип на KYN Center со пет превентивни преклопни уреди со висок напон може да се користи за системи од 24 kV?

О: Не, стандардниот KYN е оценет до 12 kV. За 24 kV, ја нудиме варијантата KYN28-24 со зголемено растојание на изолацијата. Ве молиме наведете го вашиот системски напон кога барате понуда.

П2: Дали го обезбедувате прекинувачот за вакуум како дел од преклопниот уред KYN обложен со метал?

О: Да, секој панел доаѓа целосно склопен со фабрички тестиран вакуумски прекинувач (тип VS1). Ние исто така нудиме компатибилни алтернативи како што се ABB VD4, Siemens 3AH или Schneider HVX доколку сакате.

П5: Дали можете да обезбедите целосна постава на разводни уреди, вклучувајќи дојдовни, мерни, фидер и кондензаторски панели како KYN Метално ограден прекинувач?

О: Апсолутно. Дизајнираме и произведуваме комплетни состави со сите потребни помошни прегради, поврзувања со собирници и меѓусебни брави. Само испратете го вашиот еднолиниски дијаграм.

П6: Каква документација обезбедувате?

О: За секоја расклопна опрема KYN, обезбедуваме: цртеж на општ распоред, шема на ожичување, сметка за материјали, извештај за тестирање, упатство за употреба и испреплетена матрица - сите на англиски (или на вашиот локален јазик).

П7: Дали полето за преплетување со пет превентива може да се прилагоди?

О: Не - и ова е намерно. Преклопувањето е фабрички поставено и запечатено за да се спречи манипулација. Сепак, обезбедуваме јасни механички цртежи за вашиот тим да ја разбере логиката. Ако ви требаат промени, контактирајте го нашиот инженерски оддел.

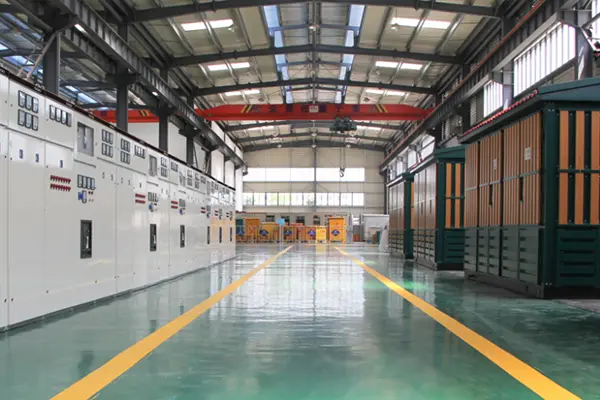

Производствена способност

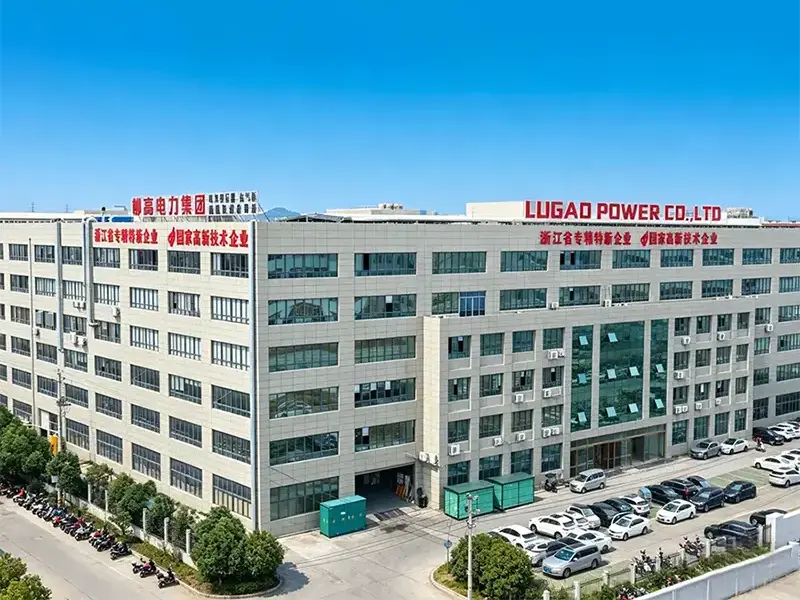

Lugao Power Co., Ltd.произведува KYN Centre Type Five-Prevention Spreventing switchgear во модерен производствен капацитет опремен со напредна опрема за производство, склопување и тестирање на висок напон. Секојразводна плочасе произведува според строг систем за управување со квалитет ISO 9001, обезбедувајќи постојан квалитет, сигурни перформанси и целосна усогласеност со меѓународните стандарди.
