Како трансформаторот од сув тип ги елиминира ризиците од истекување на масло?

Во подрумот на болницата во Сингапур, трансформаторска соба се наоѓа во непосредна близина на главната електрична разводна опрема. Собата е чиста, сува и без каков било мирис. Не постојат берми за задржување, нема сепаратори масло-вода и нема системи за сузбивање пожар надвор од стандардните детектори за чад. Ова не е регулаторен надзор; тоа е намерен избор на дизајн, овозможен со употреба на трансформатор од сув тип. Во конвенционален трансформатор наполнет со масло, за истата просторија ќе биде потребен подот со огради за да содржи протекување, огноотпорно куќиште за да се намали ризикот од пожар на нафта и систем за вентилација за управување со топлина и испарувања. Трансформаторот од сув тип ги елиминира сите овие барања со елиминирање на самото масло. Ова не е само погодност; тоа е фундаментална промена во начинот на кој е дизајнирана електричната безбедност.

Прашањето како АТрансформатор од сув типги елиминира ризиците од истекување на нафта во суштина е прашање што го заменува маслото. Во трансформатор наполнет со масло, маслото служи две критични функции: ги изолира намотките и ги лади. Ако маслото истекува, двете функции се компромитирани, што доведува до прегревање, дефект на изолацијата и потенцијално катастрофален дефект. Трансформаторот од сув тип ги постигнува истите функции на изолација и ладење преку цврсти материјали и воздух. Намотките се инкапсулирани во цврсти изолациски систем, типично леана епоксидна смола или материјали со импрегнирани со вакуум притисок (VPI). Ладењето се постигнува преку природна циркулација на воздухот или присилно ладење на воздухот. Бидејќи нема течност за истекување, ризикот од истекување на масло не е само намален; тоа е целосно елиминирано. Оваа статија ќе ги истражи карактеристиките на инженерството, материјалите и дизајнот што го прават трансформаторот сув тип супериорен избор за апликации каде што ризиците од истекување на масло се неприфатливи.

Содржина

• 1. Анатомија на истекување масло: Каде не успеваат трансформаторите полни со масло?
• 2. Изолација од леана смола: Цврста бариера што го заменува маслото
• 3. VPI технологија: Кога ликвидацијата станува изолација
• 4. Ладење без течност: како воздухот ја врши работата на маслото
• 5. Безбедносно и еколошки случај за трансформатори од сув тип
• 6. Често поставувани прашања (ЧПП)
• 7. Заклучок

1. Анатомија на истекување масло: Каде не успеваат трансформаторите полни со масло?

За да се разбере зошто трансформаторот од сув тип е супериорен, корисно е да се разберат специфичните точки на дефект што доведуваат до истекување на маслото кај конвенционалните трансформатори. Трансформатор наполнет со масло е сложена склоп на челичен резервоар, јадро, намотки, изолација, чаури, дихтунзи и вентили. Секоја од овие компоненти претставува потенцијална патека за истекување. Во текот на животниот век на трансформаторот, маслото е подложено на термички циклус, што предизвикува резервоарот и компонентите да се прошират и да се собираат. Ова циклично движење може да предизвика дихтунзите да се компресираат и опуштаат, со што на крајот ќе се изгуби нивната запечатувачка сила. Самото масло може да се деградира, формирајќи киселини и тиња кои ги напаѓаат дихтунзите и резервоарот. Шевовите за заварување може да развијат пукнатини од замор. Вентилите и чаурите може да се олабават. И самиот резервоар може да кородира, особено во влажни или корозивни средини. Табелата подолу ги сумира најчестите точки на истекување на масло во трансформатор наполнет со масло.

Последиците од истекување на масло не се ограничени на губење на изолационата и течноста за ладење. Истекувањето на масло создава опасност од лизгање на подот, ја загадува почвата и подземните води доколку стигнат до околината и го зголемува ризикот од пожар доколку маслото дојде во контакт со извор на палење. Во внатрешните инсталации, акумулацијата на пареа од масло може да создаде опасност по здравјето на персоналот. Трошоците за чистење на истекување нафта, отстранување на контаминирана почва и поправка на трансформаторот може да бидат значителни. Во некои јурисдикции, регулаторните казни за истекување масло може да бидат сериозни. Ова е причината зошто многу менаџери и инженери на објекти се свртуваат кон трансформаторот од сув тип, кој целосно ги елиминира овие ризици.

НаLugao Power Co., Ltd., произведувавме трансформатори повеќе од две децении и од прва рака ги видовме трошоците и ризиците поврзани со истекување на нафта. Нашата фабрика произведува трансформатори наполнети со масло и сув тип, а ние сме посветени да им помогнеме на нашите клиенти да ја изберат вистинската технологија за нивната специфична примена. За внатрешни инсталации, чувствителни средини и локации каде безбедноста од пожари е најважна, трансформаторот од сув тип често е супериорен избор.

2. Изолација од леана смола: Цврста бариера што го заменува маслото

Најчестиот тип трансформатор од сув тип користи изолација од леана смола. Во овој дизајн, високонапонските и нисконапонските намотки се инкапсулирани во цврста, лиена епоксидна смола. Смолата се меша со филер, како што е силициумово брашно и се истура во калап околу намотката. Смолата потоа се стврднува, формирајќи тврда, цврста обвивка која целосно го затвора намотувањето. Оваа обвивка обезбедува и електрична изолација и механичка заштита за ликвидацијата. Бидејќи изолацијата е цврста, нема течност да истече. Системот за изолација од лиена смола е исто така високо отпорен на влага, прашина и корозивни хемикалии, што го прави погоден за сурови средини.

Системот за изолација од лиена смола не е само замена за масло; тоа е супериорен изолациски систем во многу аспекти. Епоксидната смола има висока диелектрична јачина, што значи дека може да издржи високи напони без да се расипе. Исто така, има висока топлинска спроводливост, што овозможува топлината да се оддалечи од намотката поефикасно од маслото во некои случаи. Смолата исто така се гаси самостојно, што значи дека нема да издржи пожар. Ова е критична безбедносна предност во однос на маслото, кое е запаливо. Табелата подолу ги споредува клучните својства на изолацијата од лиена смола со изолацијата од масло.

Во нашата фабрика, ние користиме процес на вакуумско леење за да се осигураме дека епоксидната смола целосно ја наполнува калапот и ја капсулира намотката без никакви празнини или воздушни џебови. Празнините може да предизвикаат делумни празнења, што може да доведе до дефект на изолацијата со текот на времето. Нашиот процес на вакуумско леење гарантира дека смолата е густа и хомогена, обезбедувајќи највисоко ниво на интегритет на изолацијата. Ние, исто така, користиме контролиран процес на стврднување за да се осигураме дека смолата ги постигнува своите целосни механички и електрични својства. Резултатот е трансформатор од сув тип кој е целосно без масло и ризици поврзани со истекување на масло.

3. VPI технологија: Кога ликвидацијата станува изолација

Додека лиената смола е најчестиот тип на трансформатор од сув тип, постои друга технологија што се користи за поголеми трансформатори: импрегнација со вакуум притисок (VPI). Во трансформаторот VPI, намотката не е затворена во цврст блок од смола. Наместо тоа, ликвидацијата е импрегнирана со смолен лак под вакуум и притисок. Лакот навлегува во изолационата хартија и во просторите помеѓу проводниците, пополнувајќи ги со смола. По процесот на импрегнација, ликвидацијата се стврднува, а смолата се стврднува, поврзувајќи ја целата намотка во цврста, кохезивна структура. Оваа структура потоа е покриена со заштитен слој, како што е силиконска обвивка, за да обезбеди дополнителна заштита од влага и контаминација.

Процесот VPI создава ликвидација што е исклучително робусна. Смолата ги поврзува проводниците заедно, спречувајќи движење и вибрации кои можат да предизвикаат абразија на изолацијата. Смолата исто така ја запечатува намотката против влага и загадувачи. Како лиена смола, VPI трансформаторите се целосно без масло, со што се елиминира ризикот од истекување на масло. VPI трансформаторите често се користат за поголеми оценки на моќност каде што цврстиот блок на трансформаторот од лиена смола би бил премногу тежок или премногу скап. Табелата подолу ги споредува клучните карактеристики на трансформаторите од лиена смола и VPI.

Во Лугао, произведуваме и леана смола и трансформатори од сув тип VPI. Нашата фабрика е опремена со најсовремена опрема за вакуумско лиење и VPI, а нашите инженери имаат големо искуство во изборот на вистинската технологија за секоја апликација. Без разлика дали се бара компактен, лесен трансформатор за внатрешна дистрибутивна табла или голем, високонапонски трансформатор за индустриски капацитет, можеме да обезбедиме решение за трансформатор од сув тип што го елиминира ризикот од истекување на масло.

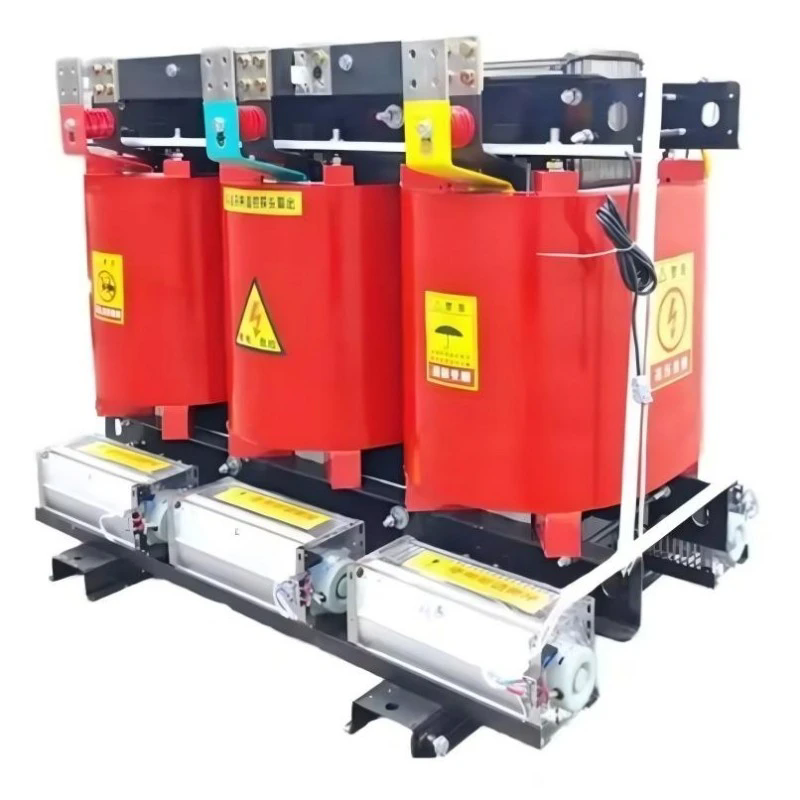

4. Ладење без течност: како воздухот ја врши работата на маслото

Една од функциите на маслото во трансформаторот е да ги лади намотките. Маслото ја спроведува топлината подалеку од намотките и ја пренесува на површината на резервоарот, каде што се расфрла во околниот воздух. Во трансформатор од сув тип, функцијата за ладење се врши со воздух. Намотките се дизајнирани со воздушни канали и канали за ладење кои овозможуваат воздухот да циркулира и да ја однесе топлината. Кај малите трансформатори, природната конвекција е доволна за да се обезбеди потребното ладење. Во поголемите трансформатори, вентилаторите се користат за да го принудат воздухот низ каналите за ладење, зголемувајќи го капацитетот за ладење. Табелата подолу ги споредува методите на ладење што се користат кај трансформаторите наполнети со масло и суви трансформатори.

Во нашата фабрика ги дизајнираме нашите трансформатори од сув тип со оптимизирани системи за воздушно ладење. Намотките се конструирани со прецизно намотани проводници и изолациски материјали кои создаваат униформни канали за ладење. Во поголемите единици, ние користиме вентилатори со висока ефикасност за да се осигураме дека намотките се ладат ефикасно при сите услови на оптоварување. Ние, исто така, користиме температурни сензори и контролни системи за да ја следиме температурата на намотување и да ги контролираме вентилаторите. Ова осигурува дека трансформаторот работи на оптимална температура, максимизирајќи ја неговата ефикасност и работниот век. Отсуството на масло во системот за ладење го елиминира ризикот од протекување и потребата за задржување и отстранување на маслото, што го прави трансформаторот на сув тип поеколошки и пониско решение за одржување.

5. Безбедносно и еколошки случај за трансформатори од сув тип

Елиминацијата на истекување на масло не е единствената предност на трансформаторот од сув тип. Отсуството на нафта, исто така, го елиминира ризикот од пожар, потребата за задржување на нафтата и еколошките опасности поврзани со излевањето на нафтата. Овие безбедносни и еколошки придобивки се сè поважни за менаџерите на објектите, осигурителите и регулаторите. Во многу јурисдикции, употребата на трансформатори од сув тип е задолжителна за внатрешни инсталации и за локации каде што може да биде присутна јавноста, како што се болници, училишта и трговски центри. Табелата подолу ги сумира безбедносните и еколошките придобивки од трансформаторите од сув тип во споредба со трансформаторите наполнети со масло.

Во Лугао, ние сме посветени да им обезбедиме на нашите клиенти безбедни, сигурни и еколошки трансформаторски решенија. Нашите трансформатори од сув тип се дизајнирани да ги задоволат најстрогите безбедносни и еколошки стандарди. Во нашата лиена смола и VPI трансформатори користиме само висококвалитетни материјали што се самогасне. Нашата фабрика е сертифицирана за ISO 9001 и ISO 14001, а нашите производи се тестирани според IEC 60076 и други меѓународни стандарди. Без разлика дали градите нов објект или надградувате постоечки, можеме да ви помогнеме да го изберете вистинскиот трансформатор за сув тип за вашата апликација.

6. Често поставувани прашања (ЧПП)

Прашање 1: Дали трансформаторите од сув тип се целосно без масло?

Одговор: Да, трансформаторите од сув тип се целосно без масло. Тие користат цврсти изолациски материјали, како што се лиена епоксидна смола или хартија натопена со смола и воздух за ладење. Во трансформаторот нема течен диелектрик или течност за ладење. Ова е дефинирачка карактеристика на трансформаторот од сув тип и причината зошто ги елиминира ризиците од истекување на маслото.

Прашање 2: Кои се главните апликации за трансформатори од сув тип?

Одговор: Трансформаторите од сув тип обично се користат во апликации каде безбедноста од пожар и заштитата на животната средина се критични. Вообичаените апликации вклучуваат внатрешни инсталации во болници, училишта, трговски центри и деловни згради. Тие се користат и во подземни рудници, тунели и платформи на брегот, каде што ризикот од истекување на нафта или пожар е неприфатлив. Тие, исто така, се претпочитаат за апликации за обновлива енергија, како што се фармите за ветер и соларна енергија.

Прашање 3: Како трансформаторите од сув тип се споредуваат со трансформаторите наполнети со масло во однос на ефикасноста?

Одговор: Трансформаторите од сув тип се генерално малку помалку ефикасни од трансформаторите наполнети со масло со иста моќност. Тоа е затоа што воздухот е помалку ефикасен медиум за ладење од маслото. Сепак, разликата е мала, а современите трансформатори од сув тип со оптимизирани системи за ладење можат да постигнат ефикасност што се многу блиску до оние на трансформаторите наполнети со масло. За многу апликации, безбедносните и еколошките придобивки на трансформаторите од сув тип ја надминуваат малата разлика во ефикасноста.

Прашање 4: Какво одржување бараат трансформаторите од сув тип?

Одговор: Трансформаторите од сув тип бараат помалку одржување од трансформаторите наполнети со масло. Нема масло за тестирање, филтрирање или замена. Главните задачи за одржување се чистење на воздушните канали и вентилаторите за ладење за да се обезбеди правилен проток на воздух и периодично проверување на намотките за акумулација на прашина. Во некои средини, може да биде неопходно да се исчистат намотките со правосмукалка или сува крпа. Интервалот на одржување е типично годишен или двогодишен, во зависност од околината.

Прашање 5: Дали трансформаторите од сув тип се поскапи од трансформаторите наполнети со масло?

Одговор: Трансформаторите од сув тип генерално имаат повисока почетна цена за набавка од трансформаторите наполнети со масло со иста моќност. Сепак, вкупните трошоци за сопственост може да бидат помали кога се земаат предвид трошоците за задржување на нафта, гаснење пожар, одржување и усогласеност со животната средина. За внатрешни инсталации, заштедите на трошоците за изградба (нема потреба од подови или огноотпорни простории) може да ја надоместат повисоката куповна цена. Нашата фабрика може да обезбеди детална споредба на трошоците за вашата специфична апликација.

7. Заклучок

Трансформаторот од сув тип ги елиминира ризиците од истекување на маслото со елиминирање на самото масло. Преку употребата на системи за цврста изолација, како што е леана епоксидна смола или VPI импрегнација и воздушно ладење, трансформаторот од сув тип обезбедува ниво на безбедност и заштита на животната средина што не е можно со конвенционалните трансформатори наполнети со масло. Придобивките се јасни: нема истекување масло, нема ризик од пожар, нема барања за задржување и минимално одржување. За апликации каде безбедноста, доверливоста и одговорноста за животната средина се најважни, трансформаторот од сув тип е супериорен избор.

Во Lugao Power Co., Ltd., дизајниравме и произведуваме трансформатори од сув тип повеќе од една деценија. Нашата фабрика користи напредна вакуумска леење и VPI технологија за производство на трансформатори кои ги исполнуваат највисоките стандарди за квалитет и перформанси. Ние нудиме целосен опсег на трансформатори од сув тип, од мали дистрибутивни единици до големи енергетски трансформатори. Нашиот технички тим е достапен да ви помогне при изборот на вистинскиот трансформатор за вашата апликација. Без разлика дали сте загрижени за ризиците од истекување на нафта, безбедноста од пожари или усогласеноста со животната средина, можеме да обезбедиме решение што ги задоволува вашите потреби.

Контактирајте со Lugao Power Co., Ltd. денесза да дознаете повеќе за нашите производи за трансформатор од сув тип и како тие можат да ги елиминираат ризиците од истекување на масло во вашиот објект.
