Доверлив американски производител на трафостаници од типот

Кога урбанистите се соочуваат со недостиг на земјиште и вртоглаво зголемување на трошоците за недвижности во станбените заедници, тие прашуваат: која конфигурација на трафостаница дава најмал отпечаток без да се загрози сигурноста на надворешните дистрибутивни мрежи? Lugao Power Co., Ltd. одговара на ова со нашите решенија за американска типска трафостаница, дизајнирани со специфичен дизајн со три оддели - трансформаторски, високонапонски и нисконапонски делови - со целосно запечатена трансформаторска единица потопена во масло која зафаќа приближно една третина до една петтина од волуменот на европското решение. за урбана дистрибуција со ограничен простор.

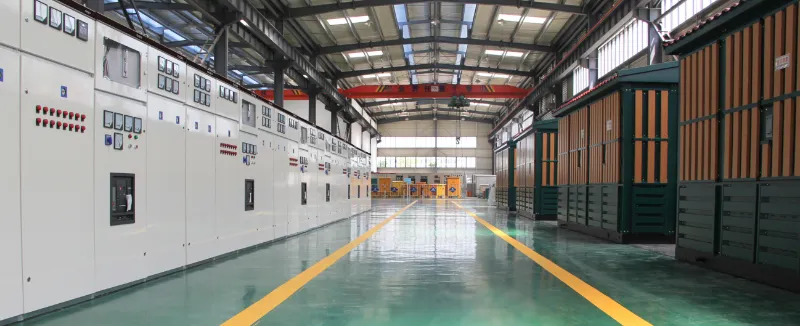

American type substation factory

Како да изберете помеѓу американски иЕвропски тип трафостанициза вашиот проект?

Кога ги оценуваат квалификуваните добавувачи на трансформаторска трафостаница од типот кутија, тимовите за инженерски набавки често прашуваат: Дали треба да специфицираме американски или европски стандарди за дизајн за нашата дистрибутивна мрежа? Одговорот зависи од достапната област на локацијата, регионалните параметри на мрежата и околината за инсталација.

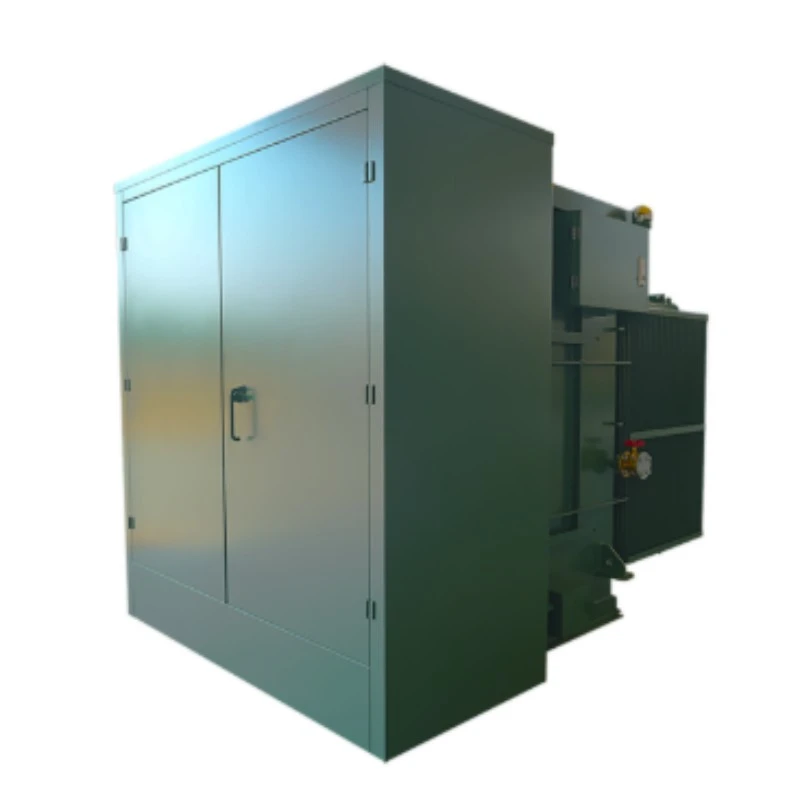

Трафостаниците од американски тип имаат специфичен дизајн со три прегради - трансформаторски, високонапонски и нисконапонски делови - при што преградата на трансформаторот обично користи целосно запечатена единица потопена во масло. Овој дизајн го нагласува компактниот отпечаток, нудејќи приближно една третина до една петтина од волуменот на единиците од европски тип со еквивалентен капацитет. Намалениот волумен го прави особено погоден за надворешни инсталации во станбени заедници, урбани дистрибутивни мрежи и дворови со ограничен простор каде што трошоците за земјиште се огромни.

За разлика од европскиот дизајн базиран на просторија кој дава приоритет на пристапот до услугите, конфигурацијата од американски тип е оптимизирана за густина. Дизајнот на запечатениот резервоар ја елиминира потребата од експанзивни коридори за одржување, овозможувајќи инсталација во затворени простори како што се рабовите на патот, малите парцели за користење или во станбени соединенија. Оваа ефикасност на просторот директно се претвора во значителни заштеди на трошоците за откуп на земјиште за програмерите и комуналните услуги.

American type substation

Како Лугао обезбедува диелектричен интегритет во компактно куќиште?

Трафостаниците од американски тип мора да издржат громови, пренапони на префрлување и континуиран термички стрес предизвикан од оптоварување во значително намален волумен.ЛугаоАмерикански тип трафостаници се конструирани со високо-диелектрични темели потврдени преку ригорозни тестирања: отпорност на фреквенција на моќност на 42 kV за една минута и отпорност на молњи на 75 kV на страната со висок напон. Овие прагови ги исполнуваат или надминуваат американските (ANSI/IEEE) и меѓународните стандарди, заштитувајќи ги внатрешните намотки на трансформаторот и компонентите на разводната опрема од пречки во мрежата.

Компактниот дизајн бара супериорно термичко управување. Нашата температура при целосно оптоварување се зголемува - приближно 45,1 K на високонапонските намотки и 52,9 K на намотките со низок напон - постојано останува во рамките на пропишаните граници на IEEE. Дизајнот на куќиштето вклучува оптимизирани патеки за вентилација и површини за дисипација на топлина кои активно ја канализираат топлината од критичните компоненти, спречувајќи локализирани жаришта кои ја деградираат изолацијата на хартијата и го забрзуваат стареењето на маслото во запечатената средина на резервоарот.

Кои структурни и еколошки заштити се интегрирани?

Изложена на временски услови, прашина и случајни влијанија, компактното куќиште на трафостаницата служи како прва одбрана од деградација на животната средина. Трафостаниците од американски тип Лугао постигнуваат рејтинзи за заштита IP44, обезбедувајќи ефективна отпорност од навлегување на цврсти честички и прскање на вода, што ги прави идеални за инсталации во отворен двор изложени на елементи. Изградено од челик отпорен на корозија со антикорозивни површински третмани, куќиштето издржува екстремни температури на околината, висока влажност и корозивни крајбрежни атмосфери, обезбедувајќи структурен интегритет со децении на услуга.

Целосно запечатената трансформаторска преграда обезбедува дополнителен слој на заштита на животната средина. За разлика од конвенционалните единици наполнети со масло за кои се потребни конзерваторски резервоари и вдишувања со силика гел, единиците од американски тип на Лугао имаат целосно запечатен дизајн кој спречува навлегување на влага и оксидација на маслото, елиминирајќи го одржувањето поврзано со замена на дише и полнење масло.

Како Лугао ја потврдува способноста за краток спој во компактните дизајни?

Дистрибутивните мрежи неизбежно доживуваат струи на дефекти. Способноста на трафостаницата да ги преживее овие настани без внатрешна деформација или оштетување на собирницата не може да се преговара. Лугао Американскиот тип трафостаници се тестирани за отпорност на краток спој - на пример оценките вклучуваат 20 kA RMS на високонапонската страна - со пост-тест инспекции кои го потврдуваат интегритетот на спојката на собирницата и нула структурна деформација. Компактната, цврста структура на резервоарот всушност ја подобрува механичката сила со минимизирање на внатрешните распони кои би можеле да се отклонат под електромагнетни сили, уверувајќи ги проектните инженери дека нашите трафостаници ја одржуваат стабилноста на системот под најсложените услови на дефекти.

Кои опции за капацитет, напон и конфигурација може да ги снабдува Лугао?

Работилницата за производство ISO9001 и SGS сертифицирана во Лугао, опремена со професионални линии за склопување и полиња за тестирање со целосна моќност, произведува американски типски трафостаници во строга согласност со меѓународните стандарди ANSI, IEEE, GB, CE и CCC, поддржувајќи директно вклучување и играње без скапи модификации на локацијата.

Lugao's ISO9001 production workshop

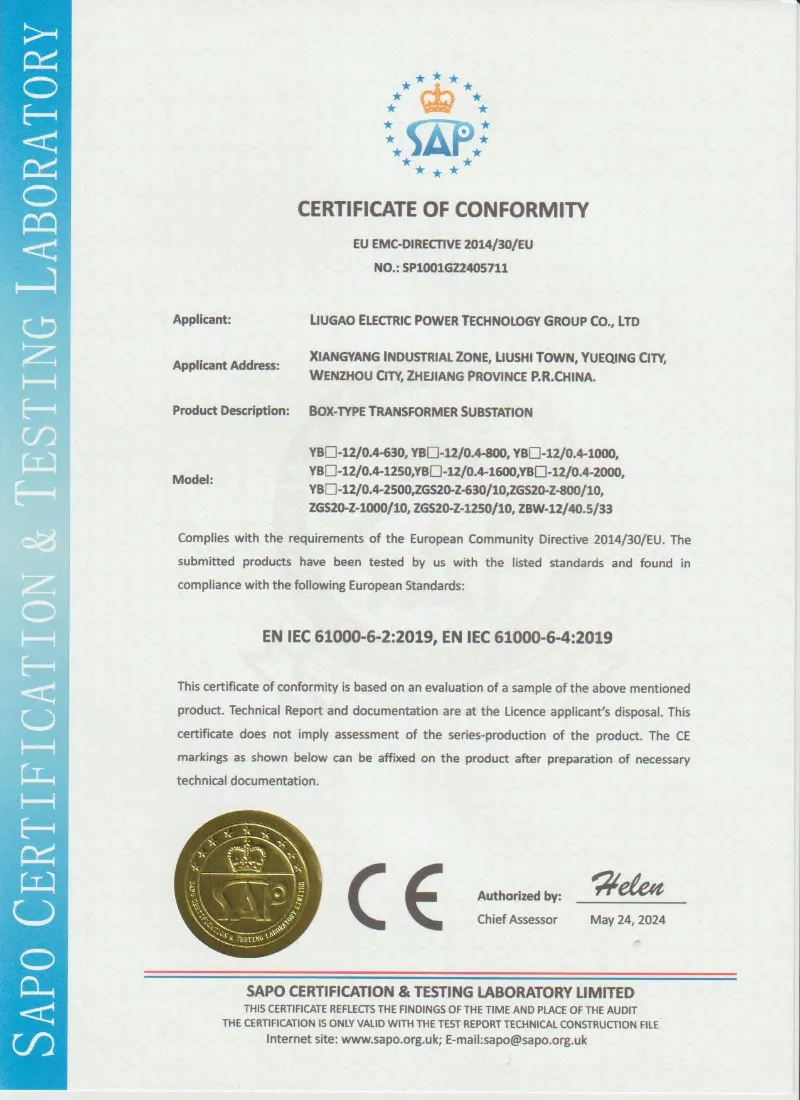

CE international standards of Box-type Transformer substation

Класи на напон и опсег на капацитет

30kV / 35kV американски тип трафостаница:Дизајниран за комунални дистрибутивни трафостаници, колекторски системи на ветерни електрани и тешки индустриски зони кои бараат среднонапонска трансформација со издржливост на краток спој и ниски нивоа на делумно празнење. Се одликува со компактниот распоред со три прегради оптимизиран за надворешна инсталација.
24kV (20kV) Smart/Compact Box трафостаница：Опремен со интелигентни модули од двете страни на HV и LV, што овозможува далечинско управување, сензори, сигнализација и регулација за апликациите за автоматизација на државната мрежа. Погоден за урбани високи згради, станбени куќи и општинска инфраструктура.
11kV / 10kV Дистрибутивна трафостаница:Идеален за комерцијални комплекси, станбени заедници и проекти за рурална електрификација. Се одликува со дизајн на брановиден резервоар или опции за трансформатор од сув тип, со што се елиминираат барањата за одржување на конзерваторот и се обезбедува сигурна работа во сурови надворешни средини.

Опции за трансформатор и прекинувач

Лугао нуди флексибилни внатрешни конфигурации за да одговараат на специфичните барања на проектот:

· Тип трансформатор: Целосно затворено потопено во масло(S9, S11, S13, SH15) или опции за сув тип (SCB10, SCB11, SCBH15), кои одговараат на преференциите за безбедност од пожар и животна средина. Дизајнот на запечатениот резервоар ја елиминира потребата од зачувување на маслото и одржување на дишењето.

· Високонапонска преклопна опрема:Шкафови XGN15, HXGN17 или KYN28A со конфигурации на прекинувач за оптоварување или вакуумски прекинувач, потпорна прстенести мрежа, терминал или двојни режими на напојување.

· Дистрибуција на низок напон:Разводни уреди GGD, GCS или MNS со функции за влезна, излезна и реактивна компензација, поддршка на структури од типот на панели или монтирани во кабинет.

Како да изберете идеална трафостаница од американски тип за урбани локации со ограничен простор?

За традиционалните трафостаници со изобилство подна површина, конвенционалните инсталации од типот на зграда остануваат изводливи. Сепак, урбаните станбени заедници, пренатрупани комерцијални области и инсталации покрај патишта бараат решенија оптимизирани за просторот. Трафостаниците од американски тип, со нивниот компактен волумен (од една третина до една петтина од еквивалентите од европски тип), се особено прилагодени за овие апликации каде трошоците за земјиште се огромни. Лугао нуди приспособена оптимизација на отпечатокот, намалувајќи ги севкупните барања за површината на земјата со користење на разводни уреди со висока густина и интегрирани дизајни на трансформатори. Намалениот отпечаток овозможува инсталација на мали комунални парцели, во станбени комплекси или покрај патишта без да се наруши постоечката инфраструктура.
