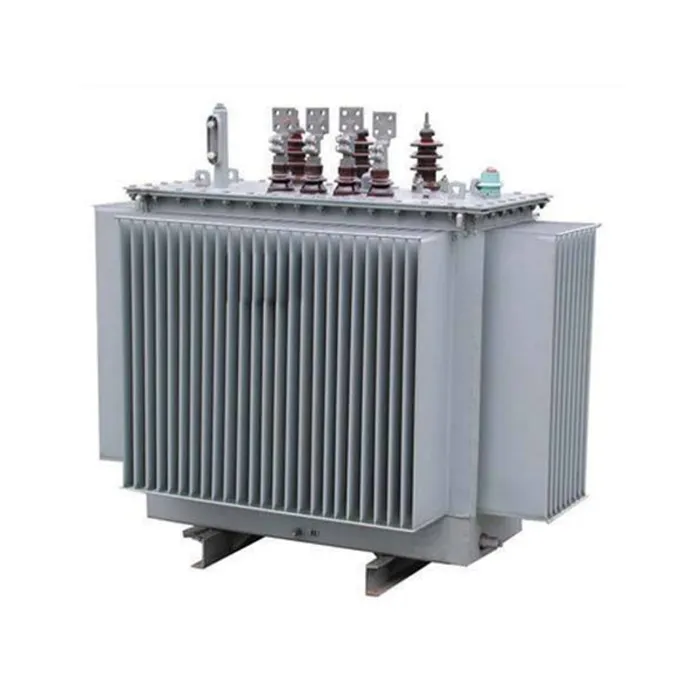

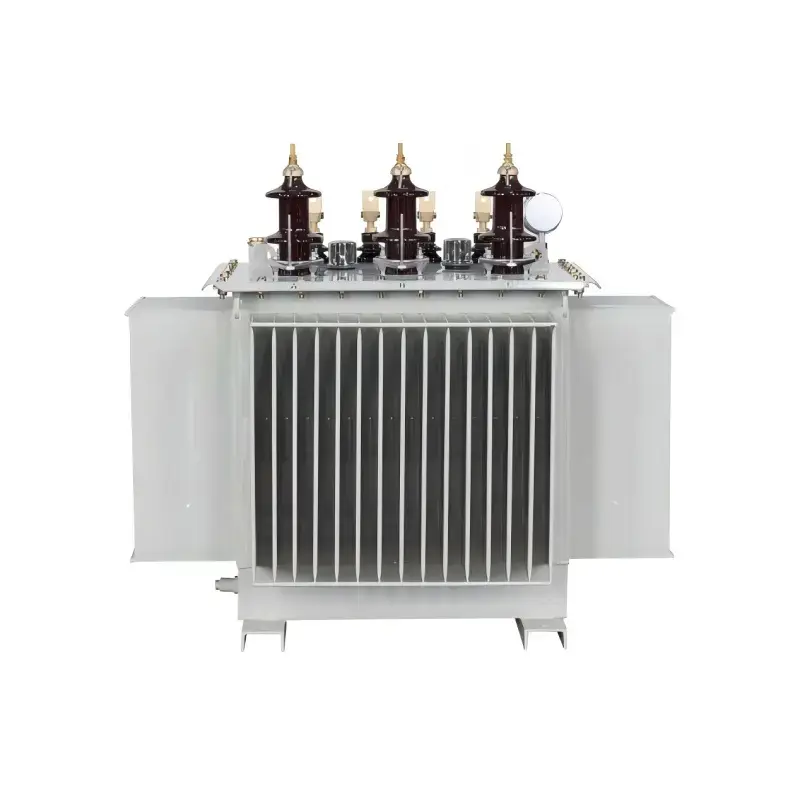

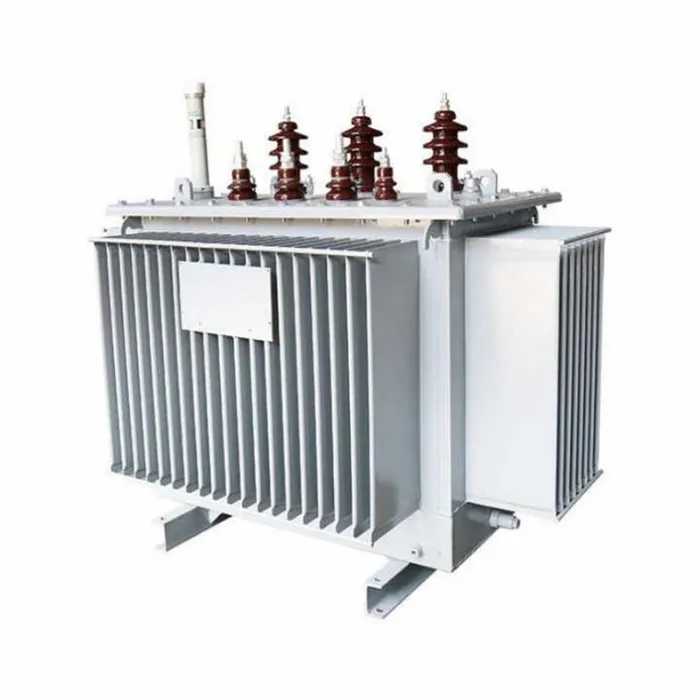

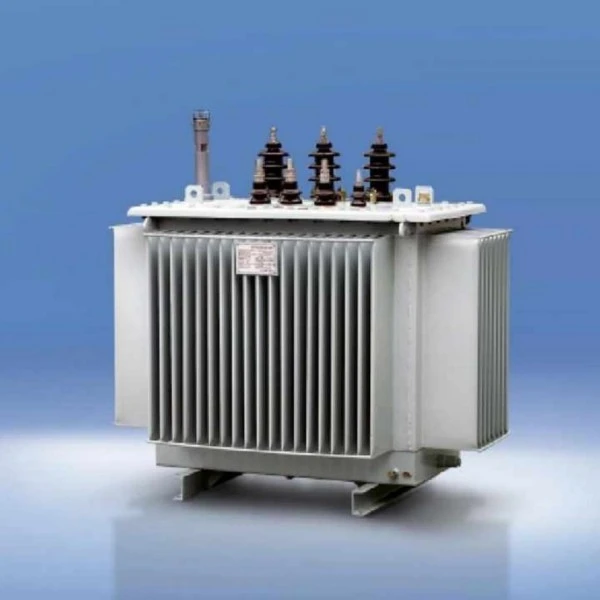

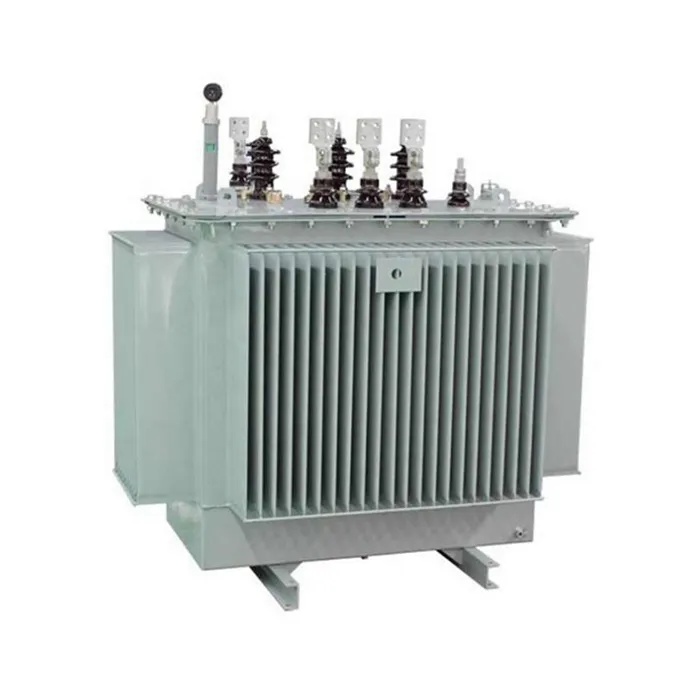

S9 Трифазен нисконапонски трансформатор наполнет со масло

Трифазниот нисконапонски трансформатор S9 на нашата компанија е многу сигурен уред за напојување специјално дизајниран за нисконапонски системи за дистрибуција на електрична енергија. Купувањето на овој производ ви обезбедува висококвалитетен трансформатор кој комбинира стабилни перформанси со исплатливост, широко применлив во индустриски постројки, комерцијални згради и сценарија за дистрибуција на електрична енергија во станбени простории. Овој производ користи висококвалитетни ладно валани лимови од силикон челик и бакарни намотки со висока чистота. Неговата оптимизирана структура на јадрото ефикасно ја намалува хистерезата и загубите на вртложни струи, обезбедувајќи долгорочна стабилна и сигурна работа. Системот за ладење со изолација потопена во масло обезбедува одлична дисипација на топлина и капацитет за преоптоварување, одржувајќи стабилен излезен напон дури и при услови на флуктуации на напонот или значителни промени на оптоварувањето. Целосно запечатената структура ефикасно ја изолира надворешната влага и нечистотии, продолжувајќи го животниот век на опремата и намалувајќи ја фреквенцијата на одржување.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Карактеристики на производот

Енергетски ефикасни и ниски загуби:Во споредба со претходната серија S7, трансформаторот S9 се карактеризира со просечно намалување на загубата без оптоварување од приближно 10%, намалување на загубата на оптоварување за околу 22%, и уште позначајно намалување на струјата без оптоварување од речиси 46%. Тоа беше национално промовиран производ за заштеда на енергија во тоа време.

Сигурен конструктивен дизајн:

Јадро:Трансформатор потопен во масло S9 изработен од висококвалитетен силиконски челик ориентиран кон ладно валани, кој користи целосно навалена структура на јадрото на спојницата во три чекори, ефикасно намалувајќи ја загубата и бучавата.

Намотки:Високонапонското намотување прифаќа повеќеслојна цилиндрична структура, додека нисконапонското намотување користи цилиндрична или подобрена спирална структура со надолжни канали за масло, што ја подобрува дисипацијата на топлина и механичката сила.

Процес на прицврстување:Сите сврзувачки елементи користат самозаклучувачки навртки против олабавување, а се додава структура за позиционирање на јадрото за да се обезбеди стабилност за време на транспортот и долгорочното работење, елиминирајќи ја потребата од проверка на јадрото и одржување на подигнувањето.

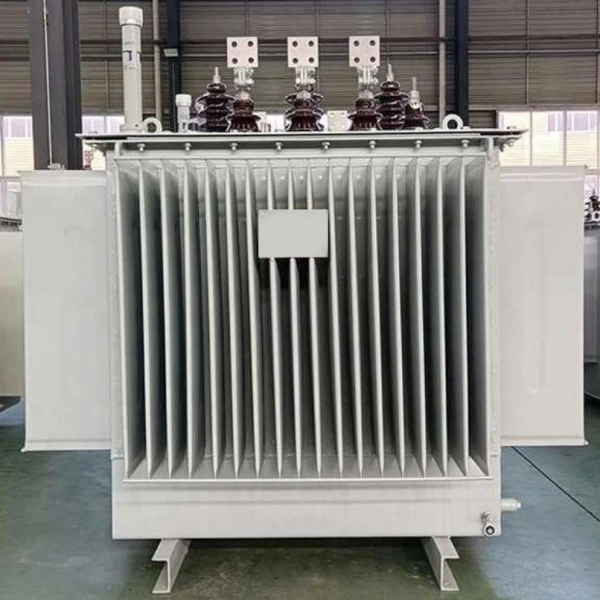

Целосно запечатена структура (серија S9-M):Резервоарот за дистрибуција на трансформаторот S9 е дизајниран со брановидни панели кои обезбедуваат функција за дишење за да ги компензираат промените во волуменот на маслото, елиминирајќи го традиционалниот конзерватор. Оваа целосно запечатена структура целосно го изолира трансформаторското масло од надворешниот воздух, ефикасно спречувајќи навлегување на кислород и влага, а со тоа го одложува стареењето на изолационото масло.

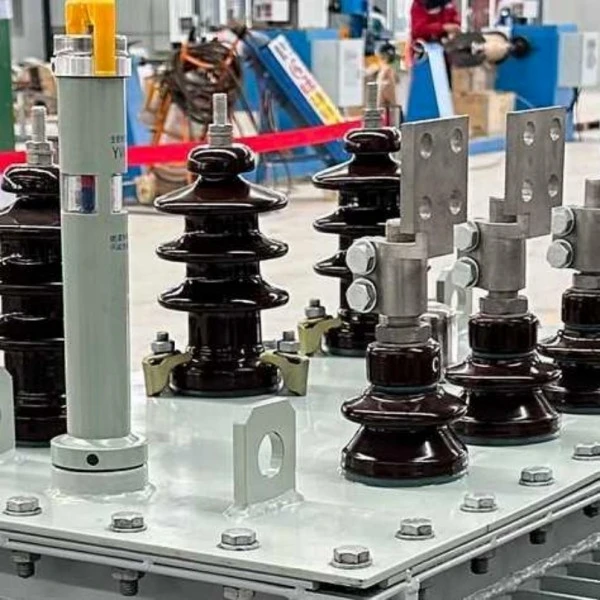

Сеопфатна безбедносна заштита: S9 Трифазен нисконапонски трансформатор наполнет со маслоопремени со компоненти како што се вентил за ослободување на притисокот, термометар за бирање и реле за гас, кои веднаш го ослободуваат притисокот кога внатрешниот притисок станува превисок, обезбедувајќи безбедно работење на опремата.

Предности на карактеристиките

Значително намалени оперативни трошоци:Основната предност лежи во енергетската ефикасност. Во споредба со серијата S7, оперативните трошоци на производот S9 се намалени за приближно 19%, што резултира со значителни заштеди на електрична енергија во текот на долгорочното работење.

Висока оперативна сигурност:Со подобрена поддршка на крајот на серпентина, нова изолациона структура и дизајн отпорен на краток спој, неговата способност да издржи ненадејни кратки кола е значително подобрена. Помина ненадејни тестови за краток спој во национално признат центар за тестирање, обезбедувајќи стабилна работа дури и под неповолни услови како што се флуктуации на мрежата.

Екстремно ниски трошоци за одржување:Целосно запечатената структура ја елиминира потребата од замена на маслото на трансформаторот за време на неговиот нормален работен век, со што значително се намалува обемот и трошоците за одржување.

Висока приспособливост и естетски дизајн:Дизајнот на брановидни резервоари не само што ја подобрува ефикасноста на дисипација на топлина, туку и резултира со покомпактен и естетски попријатен производ, намалувајќи го отпечатокот на инсталацијата.

Производите се прилагодуваат на околината

Апликативни сценарија

Трифазните нисконапонски трансформатори наполнети со масло S9 првенствено се користат во терминални апликации за дистрибуција на енергија каде што високонапонската електрична енергија од 10 kV или 35 kV треба да се претвори во нисконапонска електрична енергија од 400 V. Специфичните сценарија вклучуваат:

Затворен тип (серија S9-M): Особено погоден за индустрии како што се нафта и хемиска обработка. Овие средини обично содржат големи количини на нафта и хемикалии; целосно запечатената структура ефикасно ги изолира корозивните гасови, ги штити внатрешните компоненти и обезбедува безбедно работење.

Незатворен тип (серија S9):Широко се користи во индустриски и рударски претпријатија, градилишта, станбени заедници, трговски центри, аеродроми, железнички станици и други општи индустриски и цивилни згради како центри за дистрибуција на електрична енергија.

Инфраструктура и земјоделство:Најчесто се користи во метро, ​​платформи за дупчење, платформи за производство на нафта и урбани и рурални земјоделски електроенергетски мрежи за да се обезбеди стабилно напојување за различна опрема.

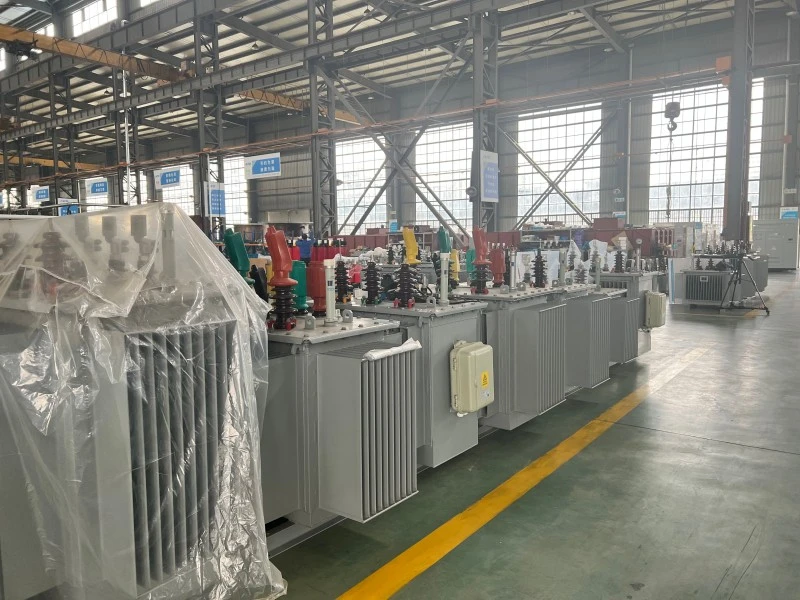

Детали за производство

Трифазниот трансформатор наполнет со масло претрпе обемна оптимизација во деталите за производот. Преку рафинираниот дизајн на основните компоненти како што се јадрото, намотките, резервоарот за масло и сврзувачките елементи, тој постигнува мала загуба, висока доверливост и карактеристики без одржување.

Структура и процес на основна компонента

Најчесто поставувани прашања

Што е трифазен дистрибутивен трансформатор потопен во масло S9?

Трифазниот дистрибутивен трансформатор потопен во масло S9 е уред за дистрибуција на енергија што се користи за намалување на среднонапонската електрична енергија, како што се 6kV, 10kV, 11kV или 13,8kV, на нисконапонска електрична енергија како 0,4kV, 0,415kV или 0,433kV. Широко се користи во индустриски постројки, комерцијални згради, станбени заедници, рударски локации, земјоделски електроенергетски мрежи и системи за дистрибуција на комунални услуги.

Може ли да се прилагоди односот на напонот на трансформаторот потопен во масло S9?

Да. Лугао може да го прилагоди односот на напонот според локалната мрежа и барањата на проектот. Вообичаените опции вклучуваат 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV и други приспособени комбинации на напон. Векторската група, опсегот на допирање, фреквенцијата и додатоците исто така може да се приспособат.

Каков опсег на капацитет е достапен за овој трансформатор?

Дистрибутивниот трансформатор потопен во масло S9 може да се испорачува во различни номинални капацитети според барањата на проектот. Вообичаените капацитети вклучуваат 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA и 2500kVA. Ве молиме контактирајте со Lugao за соодветен избор на модел врз основа на вашата побарувачка за оптоварување.

Која е разликата помеѓу трансформаторите потопени во масло S9 и S11?

Во споредба со серијата S9,Серија S11обично има помала загуба без оптоварување и подобри перформанси за заштеда на енергија. Трансформаторот S9 сè уште е широко користен во многу проекти за дистрибуција поради неговата стабилна работа, зрелиот дизајн и економичноста. Конечниот избор зависи од буџетот на проектот, барањата за ефикасност, локалните стандарди и условите за работа.

Дали трансформаторот наполнет со масло S9 е погоден за монтирање на отворено?

Да. Трансформаторот наполнет со масло S9 може да биде дизајниран за монтирање на отворено. Може да биде опремен со запечатен резервоар за масло, антикорозивен слој, вентил за ослободување притисок, термометар, индикатор за нивото на масло и други заштитни додатоци според барањата на проектот. За сурови средини, ве молиме наведете надморска височина, температура на околината, влажност и ниво на загадување пред цитат.

Каков метод на ладење користи овој трансформатор?

Дистрибутивниот трансформатор потопен во масло S9 најчесто користи ONAN ладење, што значи природно ладење со масло природен воздух. Маслото на трансформаторот природно циркулира внатре во резервоарот за да ја пренесе топлината, додека надворешната површина на резервоарот ја расфрла топлината преку природното воздушно ладење.

Дали Лугао може да обезбеди OEM или приспособена трансформаторска услуга?

Да. Лугао обезбедува OEM и приспособени трансформаторски услуги. Опциите за приспособување вклучуваат номинален капацитет, сооднос на напон, фреквенција, векторска група, опсег на прислушување, дизајн на куќиштето, додатоци на трансформаторот, боја на боја, табличка со име и барања за пакување.

Услуга по продажбата на производот

1. Откако трансформаторот е инсталиран и пуштен во употреба на лице место, гарантирано е дека нема протекување, а бојата се гарантира дека нема да се лупи или избледи. Обезбедена е гаранција од 5 години; сите проблеми со квалитетот што се појавуваат при нормална употреба во рамките на гарантниот период ќе бидат покриени со гаранцијата.

2. Сите производи се покриени со доживотна услуга, со што се обезбедува комплетноста на додатоците на производот.

3. Работен век не е помал од 30 години.

4. Во случај на дефект на опремата, добавувачот ќе одговори во рок од еден час по добивањето на известувањето од купувачот и ќе испрати технички персонал на локацијата во рок од 24 часа во земјата.

Обврска за услуги

1. Нашите производи се произведуваат во строга согласност со барањата за системот за управување со квалитет ISO9001-2015, обезбедувајќи 100% квалитет на производот пред да ја напуштите фабриката.

2. Нашата компанија обезбедува сеопфатна претпродажба, продажба и услуга по продажбата за да обезбеди задоволство на клиентите.

1. Нашата компанија нуди гаранција од 60 месеци. Во случај на какви било проблеми со квалитетот, ние ќе го поправиме или замениме производот бесплатно, обезбедувајќи 100% задоволство на клиентите.

Дизајнот и тестирањето на трансформаторите треба да се усогласат со следниве стандарди:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Енергетски трансформатори》

GB/T6451-2015 《Спецификација и технички барања за енергетски трансформатори потопени во масло》

JB/T3837-2010 《Метод на составување типови ознаки за трансформаторски производи》

GB/T311.1-3.11-97 《Техники за координација на изолација и тестирање на висок напон за опрема за пренос и трансформација со висок напон》

GB10237-88 《Изолациони нивоа и диелектрични тестови за енергетски трансформатори-надворешна изолација Простори за воздух》

GB7595-87 《Стандард за квалитет за трансформаторско масло во сервис》

GB7328-87 《Мерење на нивото на звук за трансформатори》

GB7534-87 《Мерење на делумно празнење》

GB/T15164-94 《Водич за вчитување на енергетски трансформатори потопени во масло》

DL/T586-95 《Технички водич за производствен надзор на корисници на енергетска опрема》

GB/T311.1-3.11-97 《Техники за координација на изолација и тестирање на висок напон за опрема за пренос и трансформација со висок напон》

GB2536-1990 《Трансформаторско масло》

JB/T56011-92 《Класификација на квалитетот на производот за енергетски трансформатори потопени во масло》

ZBK41005-89 《Ниво на звук од 6-220KV трансформатори》
