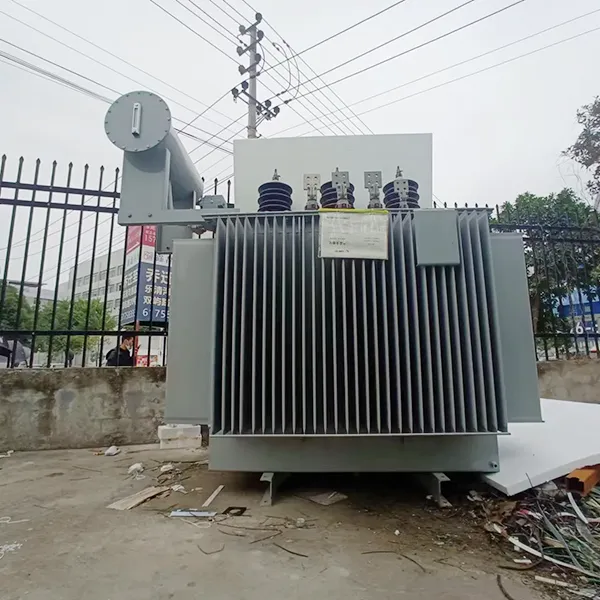

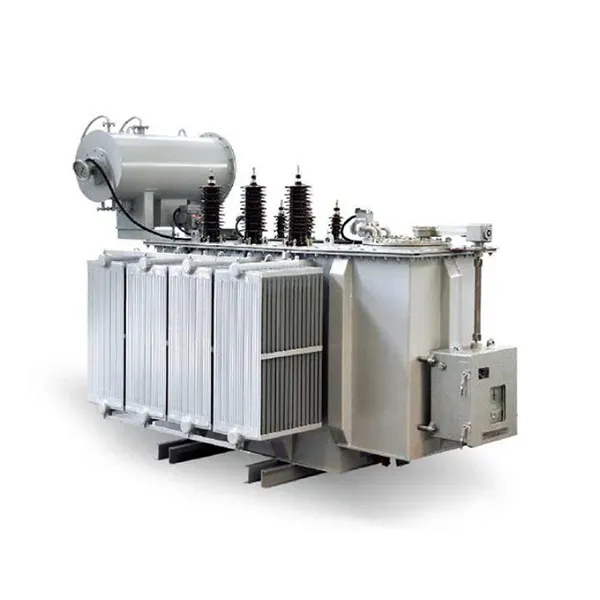

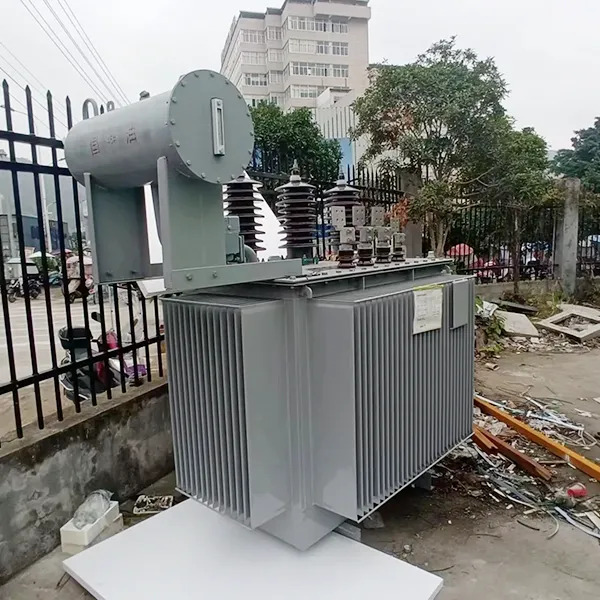

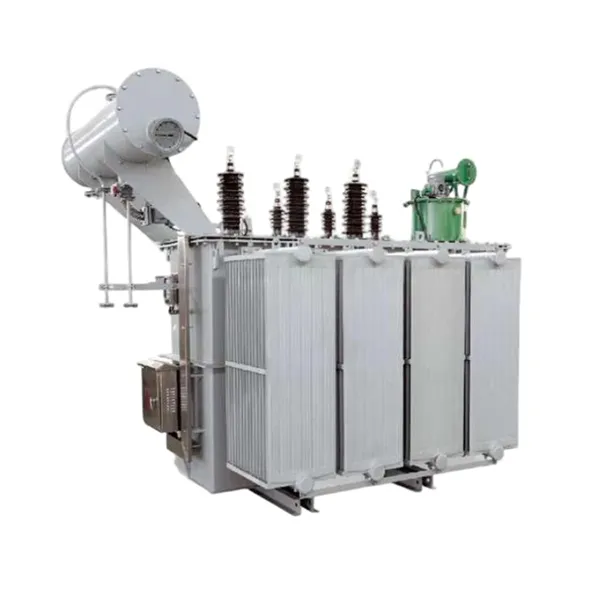

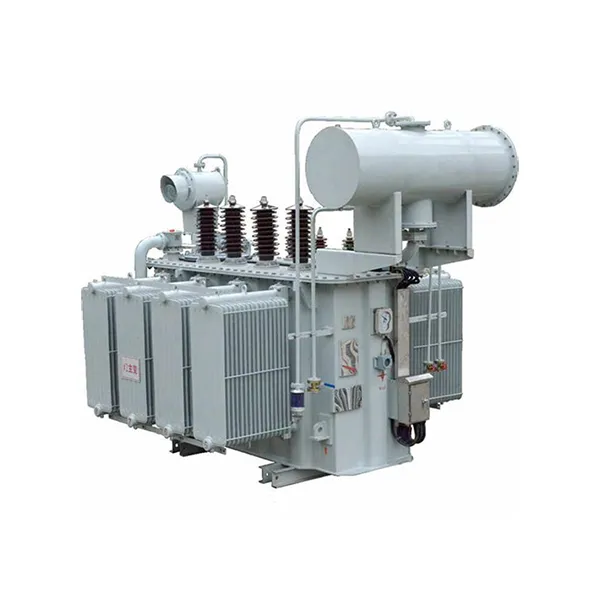

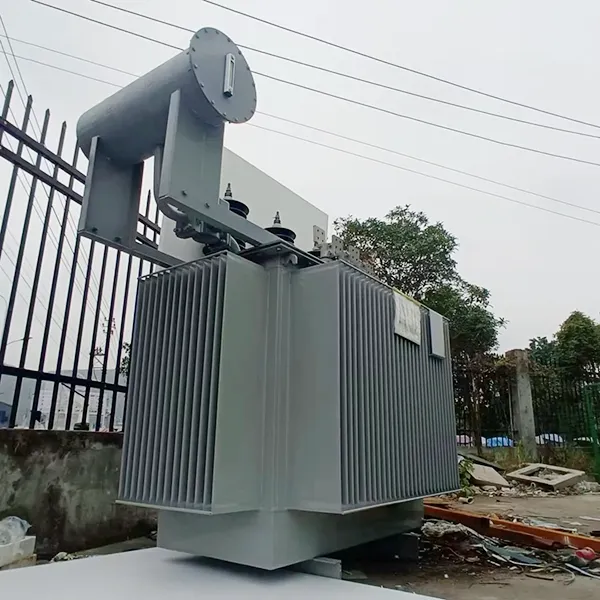

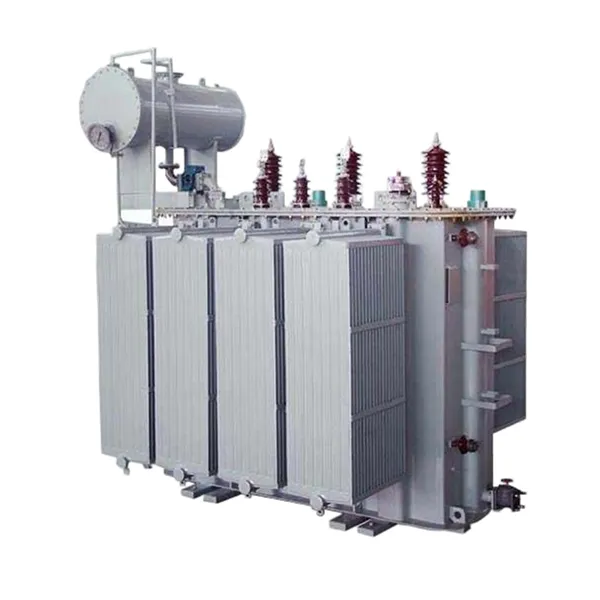

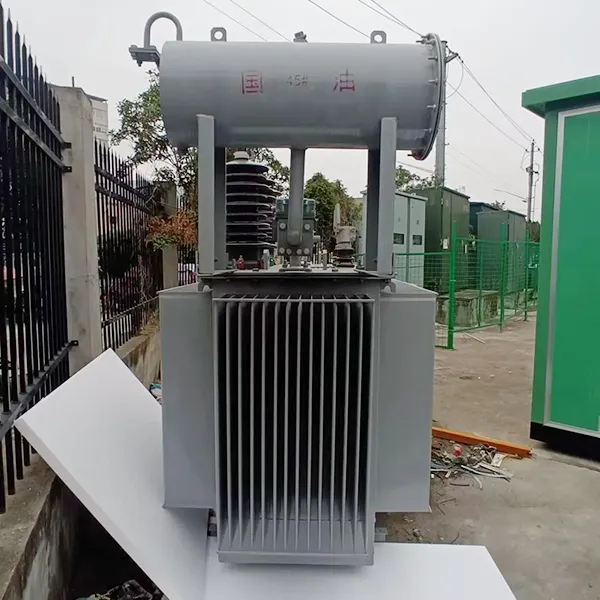

Степен трифазен среднонапонски електричен трансформатор

Нашиот трифазен среднонапонски електричен трансформатор е дизајниран да ја претвори нисконапонската моќност (како 0,4 kV) во среднонапонски излез (како 11 kV, 22 kV или 33 kV), овозможувајќи ефикасен пренос на долги растојанија или интеграција во дистрибутивните мрежи. Овој производ е од суштинско значење за проекти за обновливи извори на енергија, индустриски капацитети и електрани за кои е потребно сигурно покачување на напонот.

Трансформаторот се одликува со високопропустливо јадро од силициум челик ориентирано кон зрно и бакарни намотки без кислород, што обезбедува минимални загуби и висока термичка стабилност. Насистем за ладење потопен во маслообезбедува супериорна дисипација на топлина, додека целосно запечатената структура штити од загадувачи на животната средина, намалувајќи ги потребите за одржување и продолжувајќи го работниот век.

Параметар на производот (спецификација)

Чекор нагоре трифазен трансформатор потопен во масло - Типични спецификации (0,4kV / 11kV)

Стандардна опрема вклучува

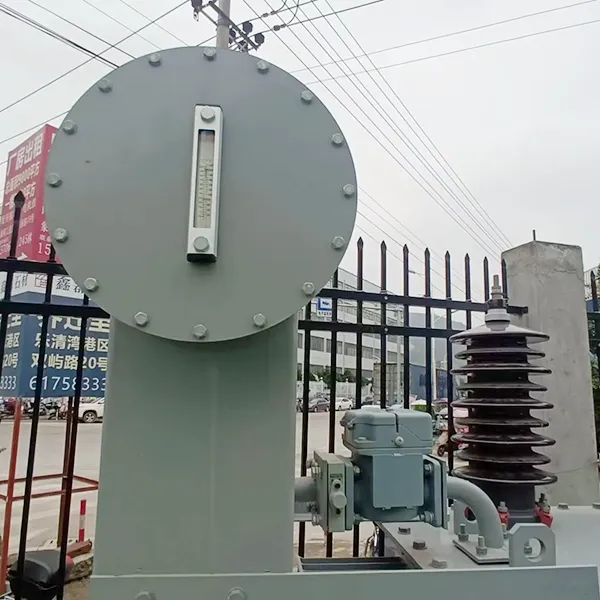

1. Мерач на ниво на масло со аларм за ниско ниво

2. Вентил за ослободување на притисокот

3. Бирајте термометар со контакти за аларм

4. Изборно гасно реле за откривање дефекти

Карактеристики и апликација на производот

Карактеристики

засилете ги трифазните среднонапонски електрични трансформатори ги исполнуваат или ги надминуваат меѓународните стандарди -- Во согласност со IEC 60076, ANSI C57.12, GB1094 и SANS 780, обезбедувајќи глобална применливост и доверливост.

Дизајн на целосно запечатен брановиден резервоар - ја елиминира потребата од конзерватор, спречува оксидација на маслото и навлегување на влага, овозможувајќи работа без одржување во подолги периоди.

Висок капацитет за преоптоварување и термичка стабилност -- Системот за ладење потопен во масло обезбедува стабилни перформанси дури и при одржливи услови на големо оптоварување или флуктуирачки влезни напони.

Работа со низок шум -- Оптимизираната структура на јадрото на зглобот и дизајнот за придушување на вибрациите го намалуваат работниот шум, погоден за станбени средини или средини чувствителни на бучава.

Компактна структура за флексибилна инсталација -- Модуларниот дизајн овозможува конфигурации на столб, на подлога или на трафостаница, приспособувајќи се на места со ограничен простор или на отворено.

Цврстата способност да издржи краток спој -- Нисконапонските намотки од типот на фолија и крутите структури за поддршка на намотките обезбедуваат механички интегритет при ненадејни услови на дефект.

Лесна инсталација и слабо одржување -- Стандардизираните навртки за подигање, отворите за монтирање на основата и опциите за влез на кабли ја поедноставуваат инсталацијата на лице место; целосно запечатениот дизајн го минимизира рутинското одржување.

Долг работен век со доживотна поддршка - Дизајниран за минимум 30-годишен работен век, поддржан од доживотна техничка поддршка и достапност на резервни делови.

Повеќекратни опсези на прислушување за регулирање на напонот--Обезбедува опции за прислушување ±5%, ±2×2,5%, овозможувајќи прецизно прилагодување на напонот за да се задоволат варијациите на мрежата или оптоварувањето.

Опции за еколошки изолациски течности--Достапни со природен естер (растително масло) или изолациони течности со висока огнот за еколошки примени.

Q&A: Key Step Up Transformer Insights

П: Што е Step Up трансформатор?

О: Степен трансформатор го зголемува нискиот влезен напон до поголем излезен напон. Има помалку вртења на примарното намотување и повеќе вртења на секундарното намотување. Овој тип на трансформатори е критичен за системите за обновлива енергија, како што се соларни фарми и ветерни електрани, каде што генерираната нисконапонска моќност мора да се зголеми за пренос на мрежата.

П: Како овој трансформатор за засилување ја подобрува енергетската ефикасност?

О: Нашиот трансформатор користи силициумски челик ориентиран кон зрно ориентиран кон ладно валани со висока пропустливост со дизајн на јадрото на спојката со скали. Ова значително ги намалува загубите на хистереза ​​и вртложни струи, намалувајќи ги загубите без оптоварување и оптоварување во споредба со конвенционалните трансформатори, што директно ги намалува оперативните трошоци.

П: Зошто системот за ладење потопен во масло е важен за засилени апликации?

О: Изолационото масло обезбедува и диелектрична сила и ефикасна дисипација на топлина. Ја пренесува топлината од јадрото и намотките на површината на резервоарот, обезбедувајќи стабилна работа дури и при континуирано високо оптоварување или услови на висока температура типични за примена на чекори.

П: Дали овој чекор до трифазен среднонапонски електричен трансформатор може да се користи на отворено?

О: Да. Дизајнот на целосно запечатен брановиден резервоар ги штити внатрешните компоненти од влага, прашина и корозивни средини, што го прави идеален за надворешни инсталации како што се соларни централи, ветерници и индустриски трафостаници.

Предности на карактеристиките

Значително намалени оперативни трошоци: оптимизираното магнетно коло и материјалите со мала загуба ги намалуваат загубите на енергија, намалувајќи ги трошоците за електрична енергија во текот на животниот век на трансформаторот.

Висока оперативна доверливост: Напредниот дизајн отпорен на краток спој и подобрените системи за изолација обезбедуваат стабилно работење дури и при флуктуации на мрежата или услови на дефект.

Ниски барања за одржување: Целосно запечатената структура ја елиминира потребата за замена на маслото и ја намалува фреквенцијата на инспекција, минимизирајќи ги застојот и трошоците за одржување.

Компактен и приспособлив дизајн: Модуларната структура овозможува флексибилна инсталација во средини со ограничен простор, додека стандардизираните интерфејси ја поедноставуваат интеграцијата со разводни и контролни системи.

Производи се прилагодуваат на животната средина

Апликативни сценарија

Системи за обновлива енергија: Идеални за соларни фарми и ветерни електрани за зголемување на генерираната нисконапонска енергија на среднонапонски нивоа за поврзување со мрежата.

Индустриски капацитети: Се користи во производствени погони и тешки индустрии каде што нисконапонската моќност од генератори или инвертери мора да биде покачена за дистрибуција.

Инфраструктурни проекти: Погодни за аеродроми, железници и центри за податоци кои бараат доверливо покачување на напонот за резервни или главни енергетски системи.

Електрични станици: Се применува во мали станици за производство на електрична енергија каде што напонот мора да се зголеми за пренос на долги растојанија.

Детали за производство

Основен материјал и процес

Јадрото на трансформаторот во чекор е конструирано со употреба на силициумски челик ориентиран кон зрнести челик со висока пропустливост ладно валани со дизајн на спој со скалесто скут. Јадрото е прецизно исечено и автоматски наредено за да се обезбеди рамномерна дистрибуција на магнетниот тек, минимизирајќи ги загубите без оптоварување и магнетизирачката струја.

Структура за намотување

И високонапонските и нисконапонските намотки се намотани со бакарни спроводници без кислород. Нисконапонските намотки користат фолија или спирална структура со надолжни канали за масло, што ја зголемува механичката сила и способноста да издржат краток спој.

Систем за изолација и ладење

Се користи висококвалитетно минерално масло или еколошка изолациона течност со висока огнот. Системот за изолација од маслена хартија се подложува на процеси на сушење и полнење масло во вакуум за да се елиминира преостанатата влага и воздух, обезбедувајќи висока диелектрична цврстина и долгорочна сигурност.

Резервоар и запечатување

Дизајнот на брановидни резервоари обезбедува компензација на термичка експанзија без потреба од конзерватор. Целосно запечатената структура спречува оксидација на маслото и навлегување на влага, намалувајќи ја фреквенцијата на одржување и продолжувајќи го животниот век на маслото.

Q&A: Производство и обезбедување квалитет

П: Како ја обезбедувате способноста на трифазен трансформатор потопен во масло да издржи краток спој?

О: Нашите трансформатори се подложени на тестирање за краток спој во национално признати лаборатории. Комбинацијата на намотки од фолија, крути носачи на серпентина и самозаклучувачки прицврстувачи обезбедуваат структурата да остане недопрена под ненадејни услови на дефект.

П: Кои стандарди за квалитет ги следите?

О: Сите производи се дизајнирани, произведени и тестирани во согласност со стандардите IEC 60076, GB1094 и ISO 9001:2015. Секоја единица се подложува на сеопфатни рутински и типски тестови пред породувањето.

Дизајнот и тестирањето на трансформаторите треба да се усогласат со следниве стандарди:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Енергетски трансформатори》

GB/T6451-2015 《Спецификација и технички барања за енергетски трансформатори потопени во масло》

JB/T3837-2010 《Метод на составување типови ознаки за трансформаторски производи》

GB/T311.1-3.11-97 《Техники за координација на изолација и тестирање на висок напон за опрема за пренос и трансформација со висок напон》

GB10237-88 《Изолациони нивоа и диелектрични тестови за енергетски трансформатори-надворешна изолација Простори за воздух》

GB7595-87 《Стандард за квалитет за трансформаторско масло во сервис》

GB7328-87 《Мерење на нивото на звук за трансформатори》

GB7534-87 《Мерење на делумно празнење》

GB/T15164-94 《Водич за вчитување на енергетски трансформатори потопени во масло》

DL/T586-95 《Технички водич за производствен надзор на корисници на енергетска опрема》

GB/T311.1-3.11-97 《Техники за координација на изолација и тестирање на висок напон за опрема за пренос и трансформација со висок напон》

GB2536-1990 《Трансформаторско масло》

JB/T56011-92 《Класификација на квалитетот на производот за енергетски трансформатори потопени во масло》

ZBK41005-89 《Ниво на звук од 6-220KV трансформатори》
