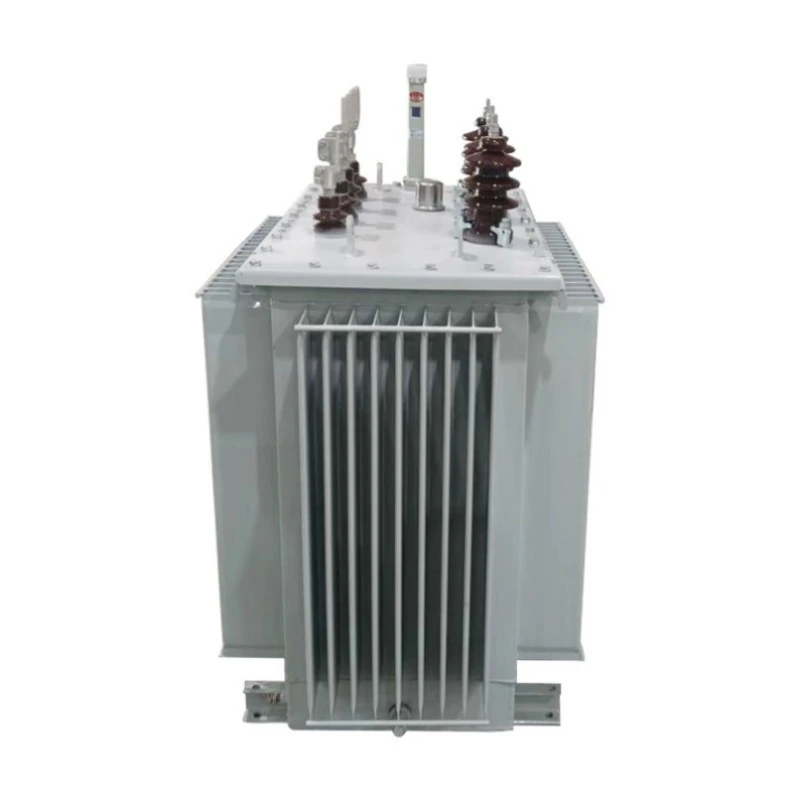

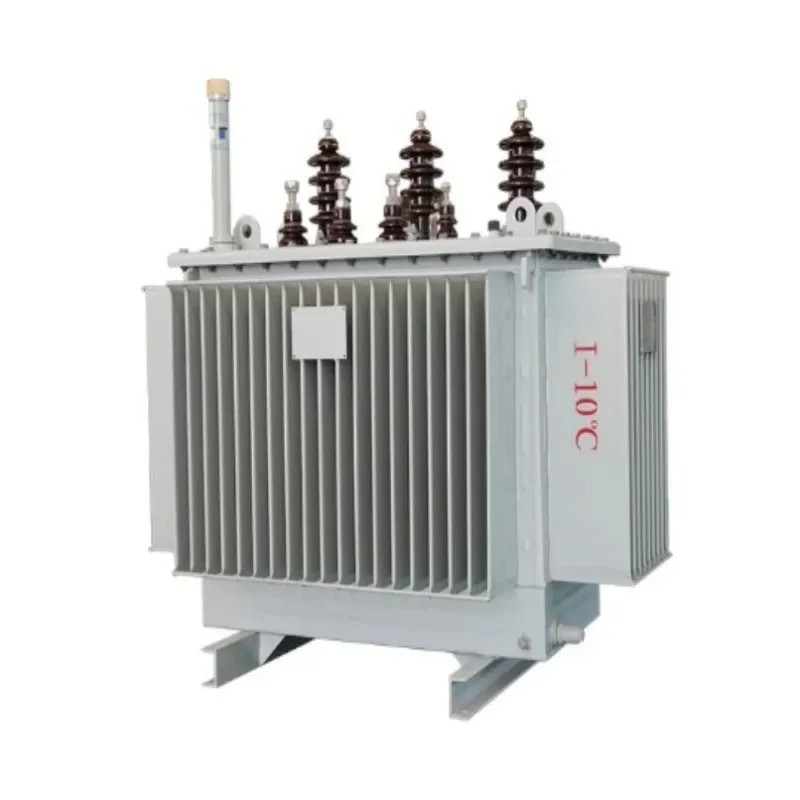

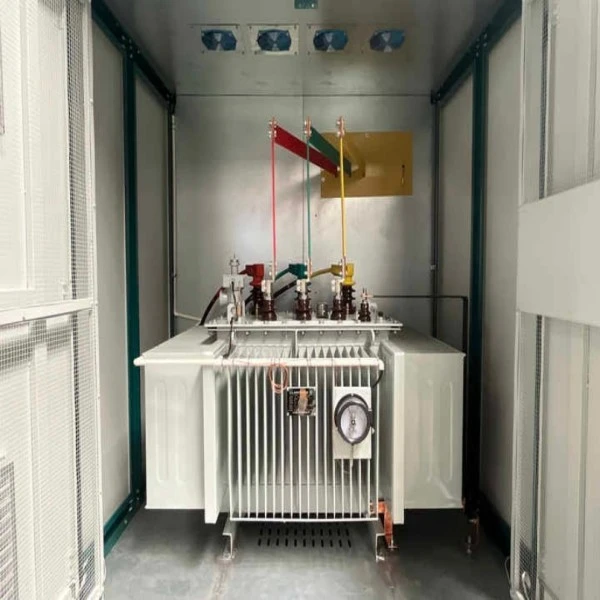

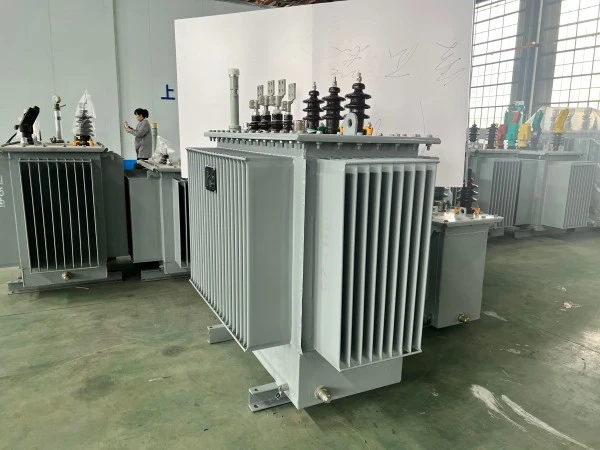

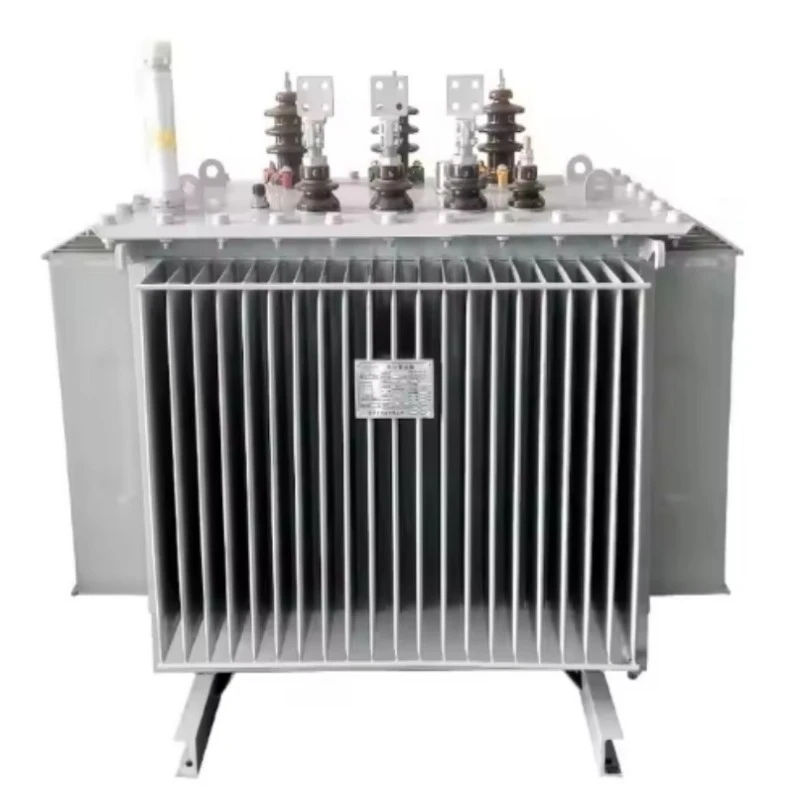

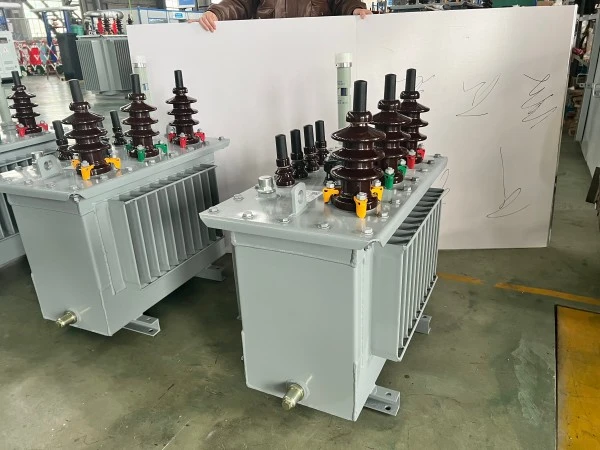

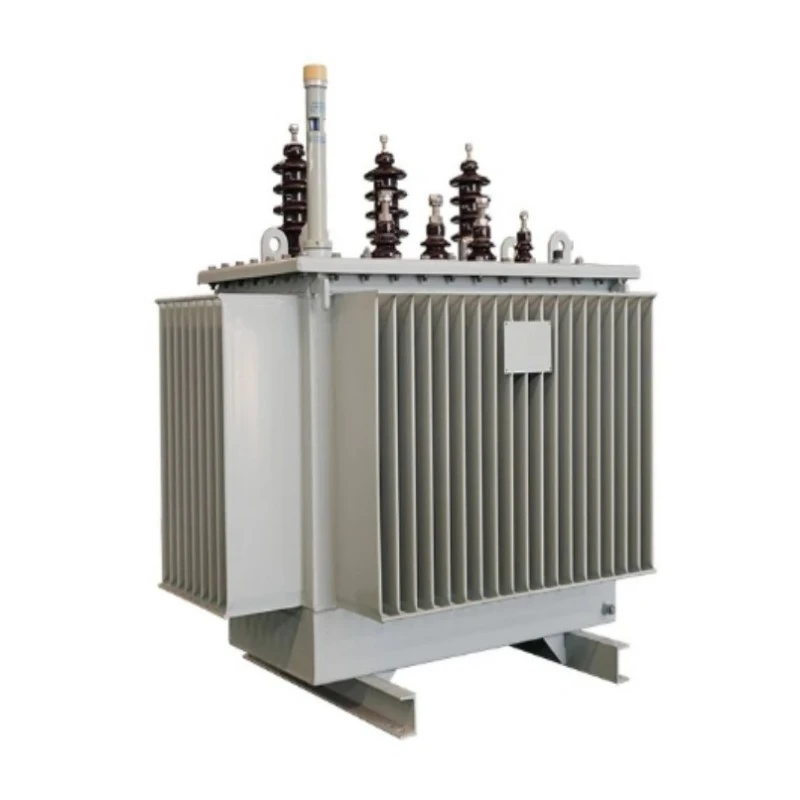

Електричен трансформатор S13 Еднофазен потопено со масло

Електричниот трансформатор потопен со масло S13 е специјално дизајниран за еднофазни апликации за напојување, како што се рурална електрификација, станбена дистрибуција монтирана на столбови и лесна комерцијална употреба. Купувањето на овој производ ви обезбедува високо ефикасен трансформатор со ниски загуби, кој значително ги намалува загубите без оптоварување во споредба со конвенционалнитеS9иСерија S11, обезбедувајќи мерливи заштеди на енергија во текот на својот животен век.

Овој трансформатор се одликува со високопропустливо јадро од силиконски челик ориентирано кон зрно, со дизајн на скалесто спојување или опционално јадро од аморфна легура за уште помали загуби. Системот за ладење потопен во масло обезбедува одлично термичко управување, додека целосно запечатената брановидна структура на резервоарот спречува оксидација на маслото и навлегување на влага, драматично намалувајќи ги барањата за одржување. Неговиот компактен, лесен дизајн го олеснува лесното монтирање на столбови и транспортот.

Карактеристики и апликација на производот

Карактеристики

Ги исполнува или надминува стандардите IEC, ANSI, GB и SANS

Ултра мала загуба без оптоварување, до 30% помала од серијата S11

Дизајн на целосно запечатен брановиден резервоар без конзерватор

Висок капацитет за преоптоварување и супериорна термичка стабилност

Работа со низок шум, идеална за станбени области

Одлична способност да издржи краток спој

Компактен и лесен за инсталации на столб или на платформа

Широк опсег на прислушување на напон за флексибилност на мрежата

Достапни се еколошки изолациони опции за масло

Работење без одржување при нормални услови за сервисирање

Прашања и одговори: Клучни информации за производот

П: Што е еднофазен трансформатор потопен со масло?

О: Аеднофазен трансформатор потопен со масло е вид на дистрибутивен трансформатор кој користи изолационо масло за ладење и изолација, а е дизајниран да работи на еднофазни електрични системи. Најчесто се користи во станбени области, рурална дистрибуција на електрична енергија и лесни комерцијални апликации каде што не е потребно трифазно напојување. Потопувањето на маслото обезбедува супериорна дисипација на топлина и ги штити внатрешните компоненти од фактори на животната средина.

П: Како серијата S13 постигнува поголема енергетска ефикасност од претходните модели?

О: Серијата S13 постигнува поголема ефикасност преку два клучни достигнувања: прво, употребата на високо-пропустлив ладно валан ориентиран кон зрнести силициум челик со структура на јадрото на спојката со скалесто скут значително ги намалува загубите на хистерезата и вртложните струи. Второ, опционалните јадра од аморфна легура дополнително ги намалуваат загубите без оптоварување до 50% во споредба со конвенционалниот силиконски челик. Овие подобрувања резултираат со вредности на загуби без оптоварување кои се 30% пониски од серијата S11 и далеку под националните енергетски стандарди.

П: Зошто целосно запечатената структура е важна за еднофазните трансформатори?

О: Еднофазни трансформатори често се инсталираат на отворено во области со различни временски услови. Целосно запечатениот брановиден резервоар ја елиминира потребата од конзерватор и спречува директен контакт помеѓу изолационото масло и атмосферскиот воздух. Ова ја запира апсорпцијата на влага и оксидацијата на маслото, кои се основните причини за деградација на изолацијата. Како резултат на тоа, трансформаторот не бара замена или одржување на маслото за време на неговиот работен век, што значително ги намалува оперативните трошоци.

П: Дали овој трансформатор може да се користи во апликации за обновлива енергија?

О: Да. Еднофазниот трансформатор потопен со масло S13 е добро прилагоден за мали системи за обновлива енергија, како што се соларни инсталации на покривот, микро-хидро проекти и системи за складирање на енергија во станбени простории. Неговата висока ефикасност и способност да се справува со флуктуации на напон го прават идеален за зголемување или намалување на моќноста во поставките за дистрибуирано производство.

Главни сценарија за апликација

Рурална електрификација:Обезбедува сигурно еднофазно напојување за оддалечените села, фарми и земјоделски операции со минимални загуби.

Станбена дистрибуција монтирана на столб:Идеален за станбени заедници каде еднофазното снабдување е стандардно, кое нуди компактна големина и низок шум.

Лесни комерцијални објекти:Се користи во мали продавници, канцеларии и рурални комерцијални центри кои бараат ефикасна дистрибуција на електрична енергија.

Интеграција на обновлива енергија:Погоден за зголемување на напонот од станбени соларни PV системи или за напуштање од мини-мрежи.

Привремена градежна моќност:Лесниот дизајн овозможува лесно распоредување за привремени потреби за енергија на градилиштата.

Параметар на производот (спецификација)

Табела: S13 еднофазен трансформатор со потопено масло – Типични спецификации (11kV / 0,23kV или 0,4kV)*

Детали за производство

Основен материјал и процес

Електрично-трансформаторското јадро со еднофазно масло потопено со масло S13 е конструирано со употреба на силициумски челик ориентиран кон зрно ориентиран кон ладно валани со висока пропустливост, со дизајн на спој на скут од 45°. За апликации кои бараат најголема ефикасност, достапно е јадро од аморфна легура, што ги намалува загубите без оптоварување до 50% во споредба со конвенционалниот силициум челик. Јадрото е прецизно стрижено и наредено со полусуво стаклена лента за врзување за да се минимизираат вибрациите и бучавата.

Структура за намотување

И високонапонските и нисконапонските намотки се намотани од бакарни спроводници без кислород, со што се обезбедува висока спроводливост и минимални загуби на отпор. Нисконапонската ликвидација прифаќа фолија или спирална структура со надолжни канали за масло, што значително ја подобрува механичката сила и способноста да издржат краток спој.

Систем за изолација и ладење

Висококвалитетното минерално изолационо масло се користи како стандарден медиум за ладење и диелектрик. На барање се достапни еколошки изолациски течности со висока огнот. Системот за изолација од маслена хартија е подложен на строги процеси на сушење и полнење масло во вакуум, елиминирајќи ја преостанатата влага и воздушни меури, обезбедувајќи почетни напон на делумно празнење многу над стандардните барања.

Резервоар и запечатување

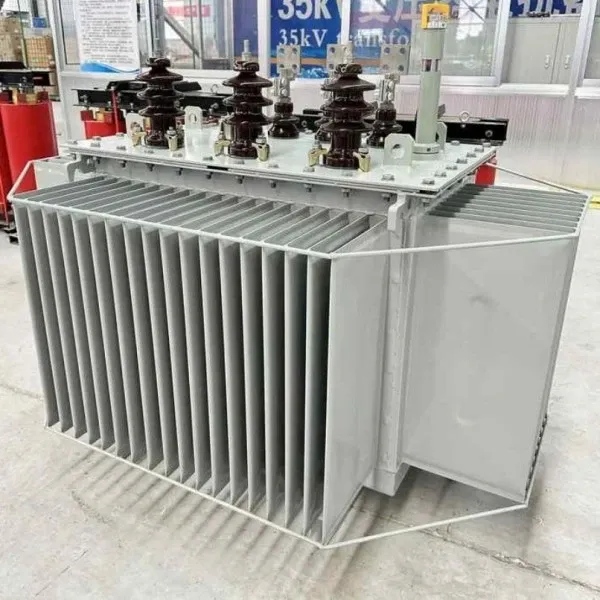

Резервоарот има дизајн на брановидни панели кој обезбедува дисипација на топлина и компензација на термичко проширување, елиминирајќи ја потребата од надворешен конзерватор. Целосно запечатената структура спречува оксидација на маслото и навлегување на влага, обезбедувајќи работа без одржување за работниот век на трансформаторот. Како стандардни безбедносни карактеристики се обезбедени вентил за ослободување на притисокот и манометар за нивото на маслото.

Q&A: Производство и квалитет

П: Какви тестови за квалитет се вршат на секој трансформатор?

О: Секој еднофазен трансформатор S13 се подложува на сеопфатен пакет рутински и типски тестови пред испораката, вклучувајќи мерења на загуба без оптоварување и загуба на оптоварување, тестови на импеданса на краток спој, тестови за отпорност на индуциран пренапон, тестови за делумно празнење и тестови на импулси на гром. Сите резултати од тестот се документирани и може да се следат.

П: Како дизајнот на брановидни резервоари придонесува за сигурност?

О: Дизајнот на брановидни резервоари служи три критични функции: ја зголемува површината за ефикасна дисипација на топлина, обезбедува флексибилен капацитет за проширување за да се приспособат на промените на волуменот на маслото со температурата и создава целосно запечатена средина што го изолира маслото од надворешни загадувачи. Ова ја елиминира потребата за заштитник на масло и систем за дишење, намалувајќи ги потенцијалните точки на дефект и поедноставувајќи го одржувањето.

П: Кој е очекуваниот работен век на овој трансформатор?

О: Во нормални работни услови, еднофазниот електричен трансформатор потопен со масло S13 е дизајниран за работен век не помал од 30 години. Целосно запечатената конструкција и висококвалитетните материјали обезбедуваат долгорочна сигурност без потреба од замена на маслото или одржување на јадрото.

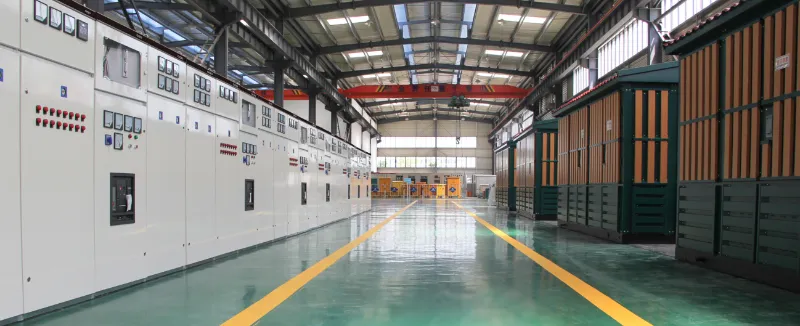

Производствена способност

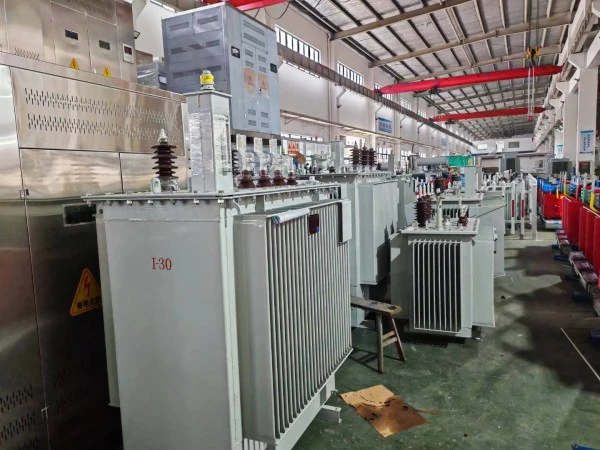

Лугао Пауер работи со модерни линии за производство на трансформатори опремени со напредна опрема за намотување, сечење на јадрото, сушење во вакуум и опрема за тестирање. Ние го поддржуваме производството OEM и ODM и обезбедуваме приспособени решенија за напон, капацитет, фреквенција и меѓународни стандарди, обезбедувајќи стабилен квалитет и сигурна испорака.

Услуга по продажбата на производот

Откако трансформаторот е инсталиран и пуштен во употреба, гарантирано е дека нема протекување, а бојата се гарантира дека нема да се лупи или избледе. Обезбедена е 5-годишна гаранција и доживотна техничка поддршка; ќе бидат покриени сите проблеми со квалитетот што се појавуваат при нормална употреба во рамките на гарантниот период.

Сите еднофазни трансформатори S13 се покриени со доживотна сервисна поддршка, обезбедувајќи долгорочна достапност на резервни делови и техничка помош.

Работен век не е помал од 30 години под одредени работни услови.

Во случај на дефект на опремата, добавувачот ќе одговори во рок од еден час по добивањето на известувањето од купувачот и ќе испрати технички персонал на локацијата во рок од 24 часа во земјата.

Обврска за услуги

Електричниот трансформатор со потопено масло S13 еднофазен е произведен во строга согласност со барањата за системот за управување со квалитет ISO 9001:2015/2018, осигурувајќи дека производот ги исполнува 100% стандардите за квалитет пред да ја напушти фабриката.

Нашата компанија обезбедува сеопфатна претпродажба, услуга во продажба и после продажба за да обезбеди задоволство на клиентите.

Нашата компанија нуди 5-годишна гаранција и доживотна техничка поддршка. Во случај на какви било проблеми со квалитетот, ние ќе го поправиме или замениме производот бесплатно, обезбедувајќи 100% задоволство на клиентите.

Фабричка јачина

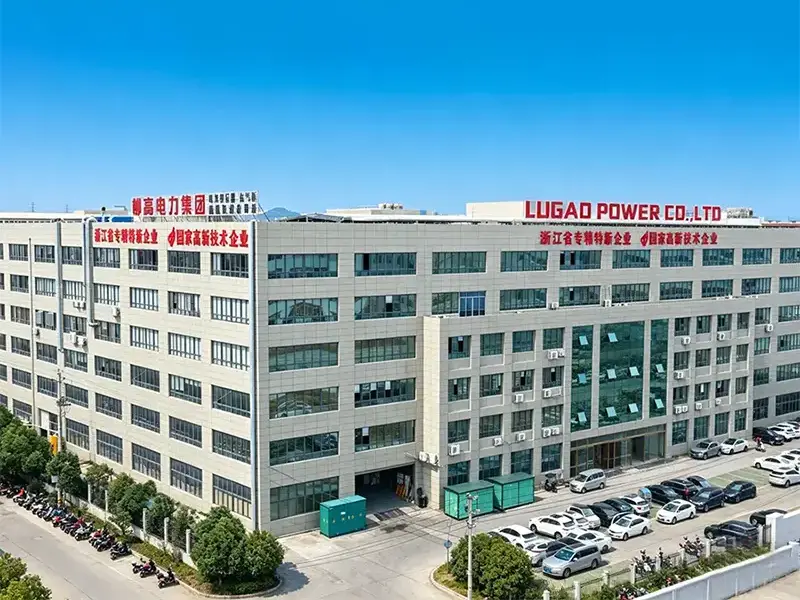

Со долгогодишно искуство во производство на опрема за пренос и дистрибуција на енергија,Лугао Пауерима воспоставено професионална производствена база посветена на испорака на сигурни трансформаторски решенија за глобалните комунални компании, изведувачите на EPC, индустриските капацитети и проектите за обновлива енергија.

Зошто глобалните клиенти го избираат Лугао

✔ Професионален производител на трансформатори

✔ Современи производствени работилници

✔ Искусен тим за инженерство и истражување и развој

✔ Строг систем за управување со квалитет ISO 9001

✔ Целосни способности за рутинско и тестирање на типот

✔ Усогласеност со стандардните IEC, ANSI, IEEE и GB

✔ Достапно е прилагодување на OEM и ODM

✔ Стабилен синџир на снабдување и брза испорака

✔ Извозно искуство на повеќе меѓународни пазари

✔ Професионална техничка поддршка пред и по продажбата
