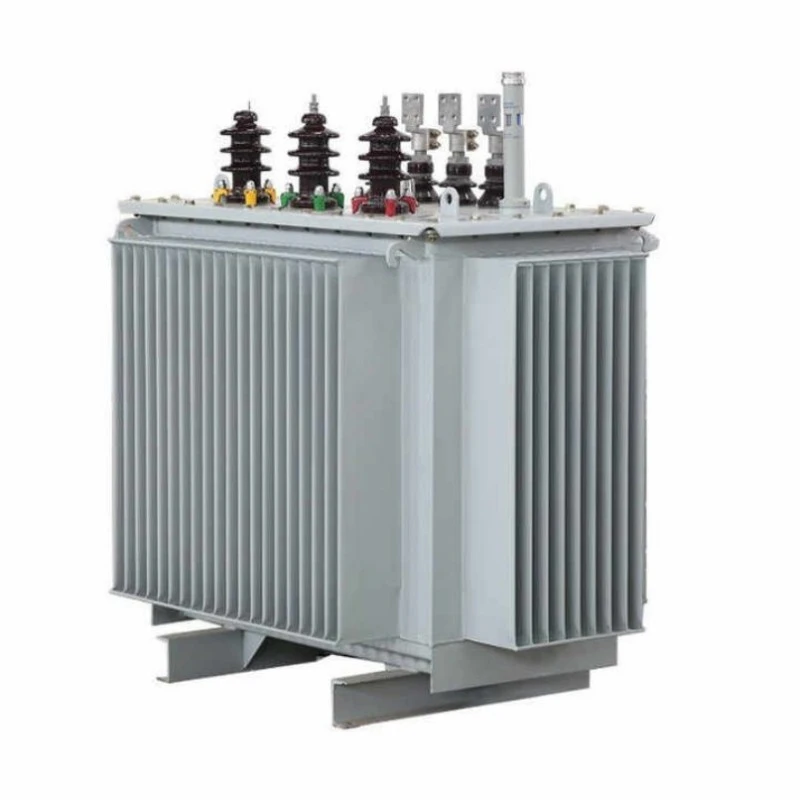

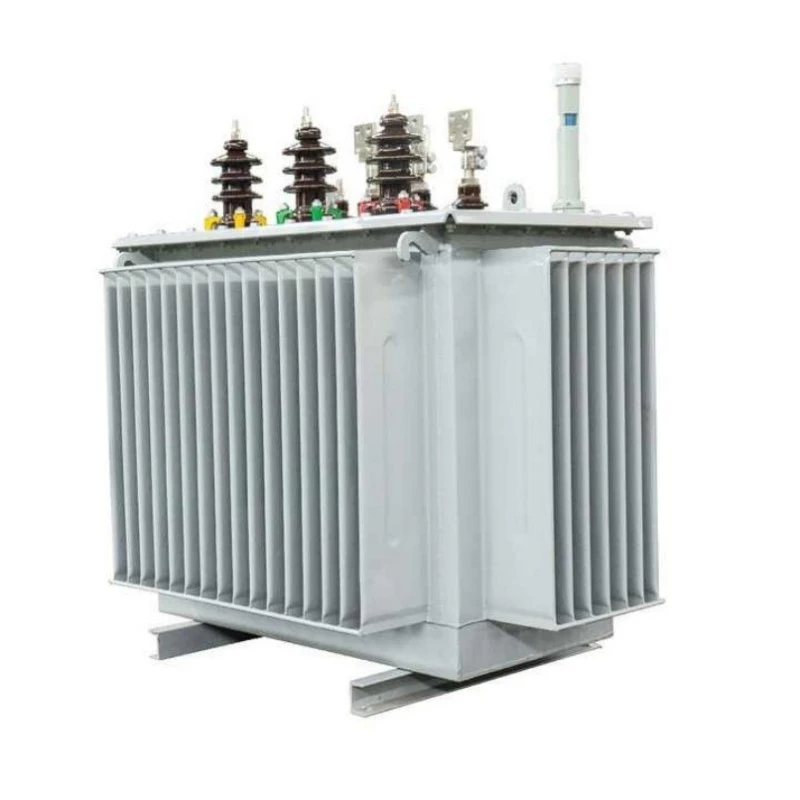

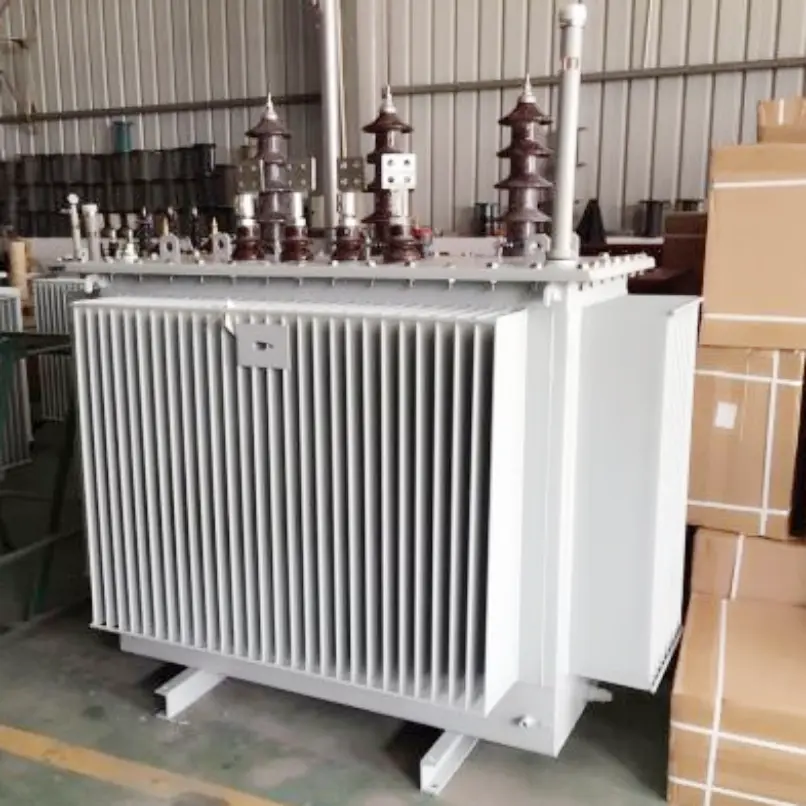

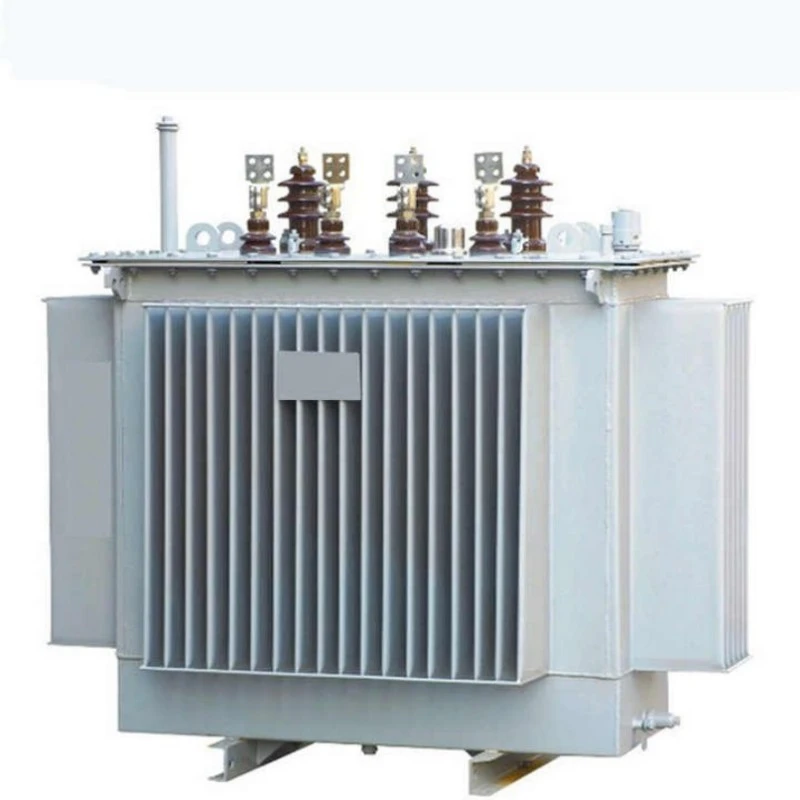

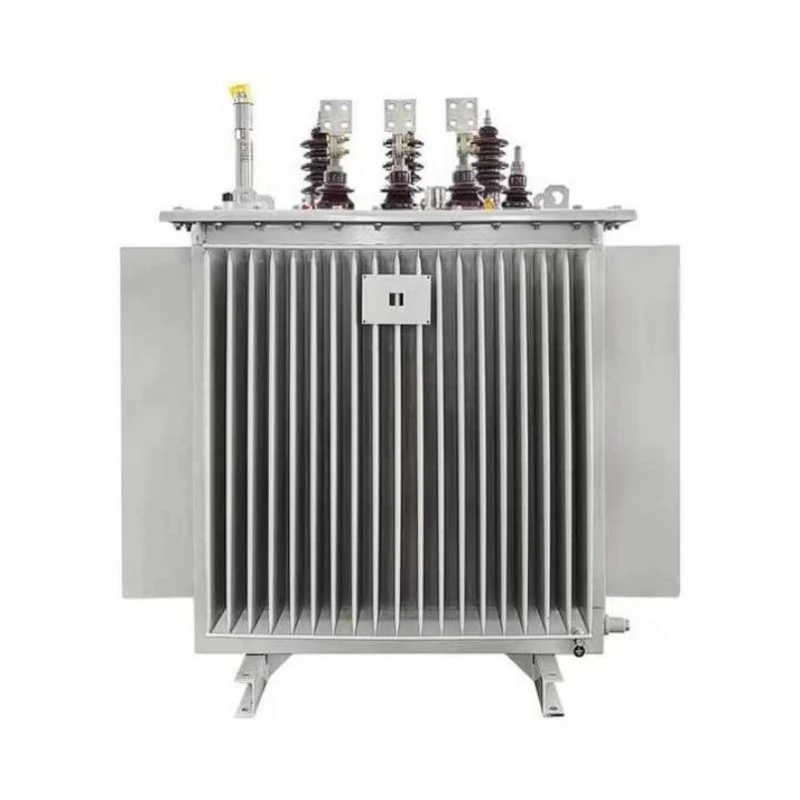

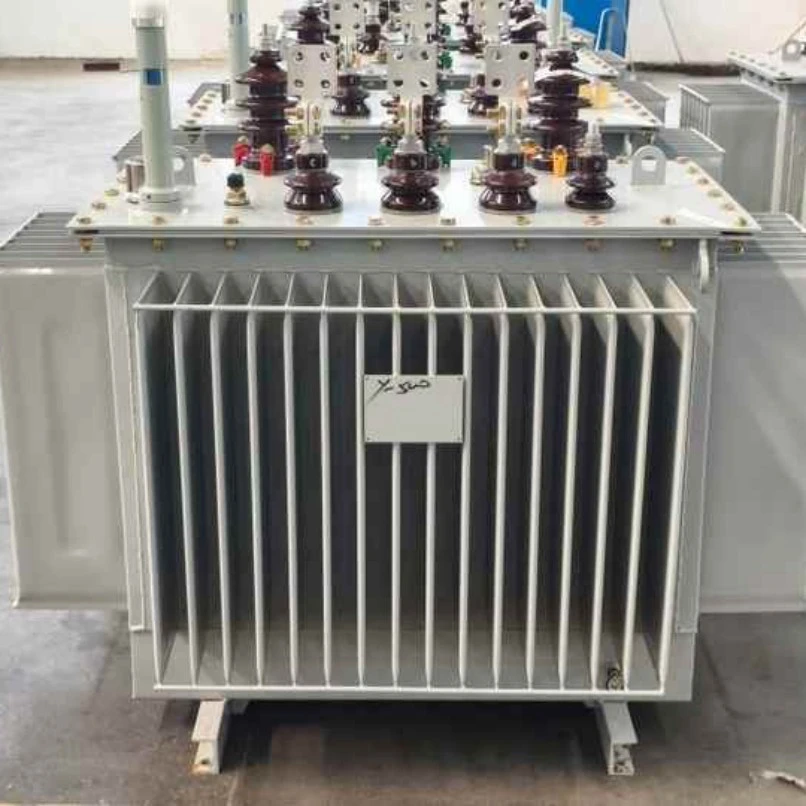

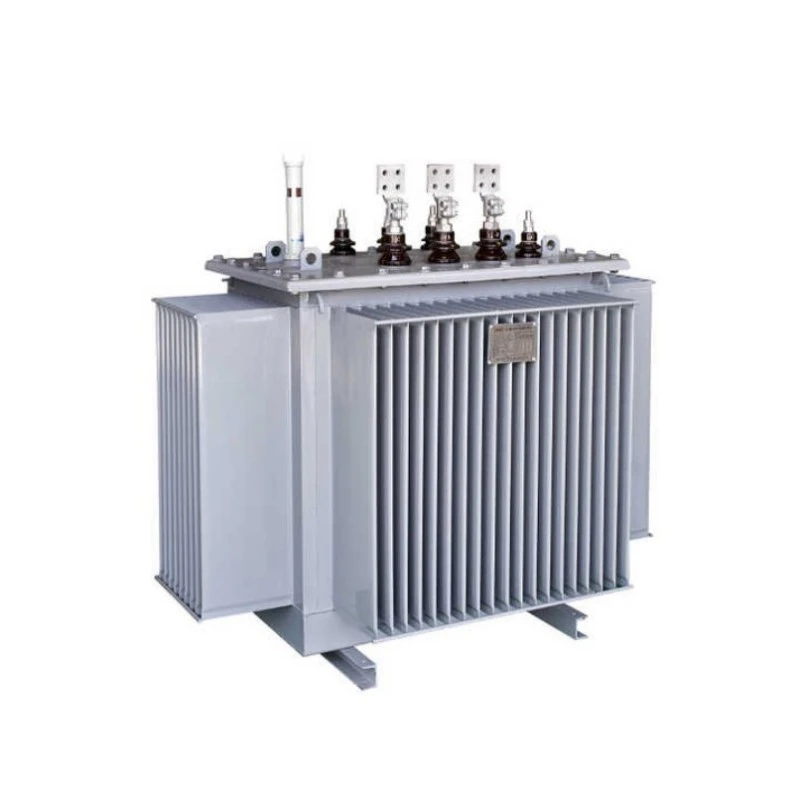

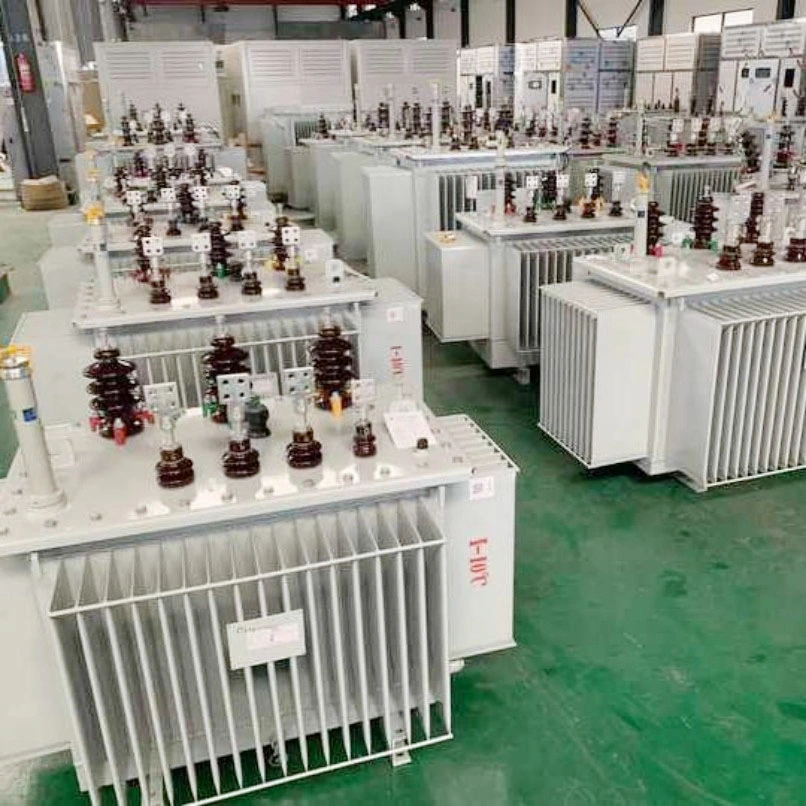

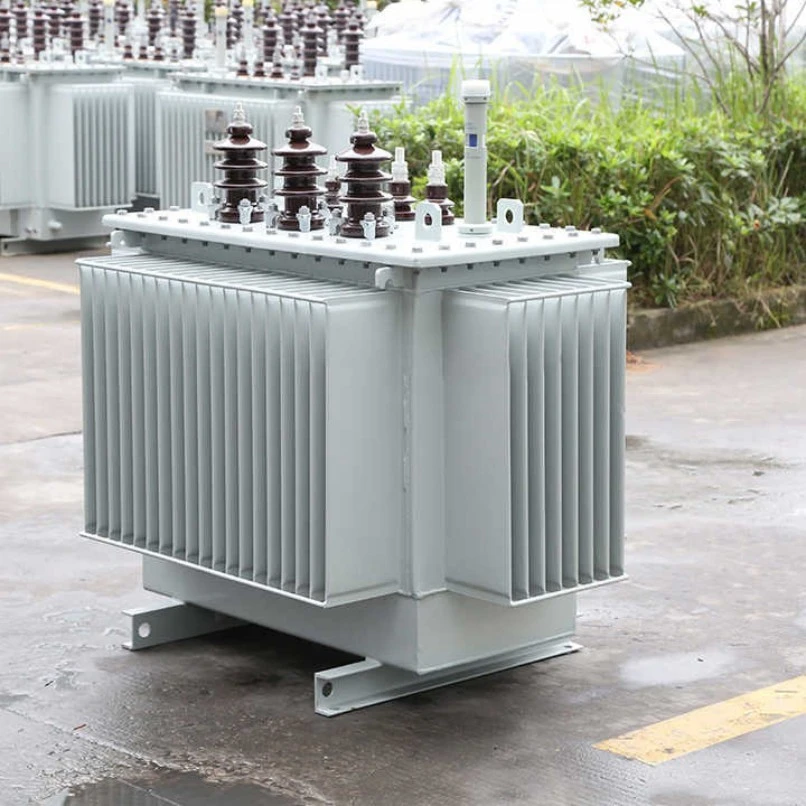

Трансформатор потопено со електрично масло на компактна трафостаница S11

Трансформаторот со потопено електрично масло на компактна трафостаница S11 на нашата компанија е високо ефикасно и штедливо решение дизајнирано специјално за модерни мрежи за дистрибуција на електрична енергија. Купувањето на овој производ ви обезбедува интегрирана единица која комбинира трансформатор,високонапонска разводна опрема, и нисконапонска дистрибутивна опрема, со што значително се заштедува простор за инсталација и трошоци за изградба.

Овој производ користи јадро од силиконски челик со мала загуба и бакарни намотки со висока спроводливост, што резултира со значително помали загуби без оптоварување од националните стандарди, што доведува до значително намалување на потрошувачката на енергија во текот на долготрајното работење. Системот за ладење потопен во масло обезбедува одлична дисипација на топлина, одржувајќи стабилна работа дури и при услови на висока температура и високо оптоварување. Неговата компактна модуларна структура го олеснува транспортот и инсталирањето и ја подобрува безбедноста на одржувањето на лице место.

Карактеристики и апликација на производот

Карактеристики

1. Ги исполнува или надминува ANSI.IEC.GB.SANS.Standards

2. Безбедно ракување, инсталација и ракување.

3. Атрактивен, модерен изглед

4. Разумна структура

5. Целосно запечатен

6. Поголема доверливост на системот

7. Висока безбедност и сигурност во работењето

8. Висок капацитет на преоптоварување и ефикасност

9. Цврста конструкција со одлични способности за краток спој и топлинска отпорност

10. Трансформаторите се поефикасни со намалени загуби без оптоварување и намалени загуби на оптоварување

Компактниот трансформатор со електрично масло во трафостаница S11 има четири основни предности:

Висока ефикасност и заштеда на енергија:Користејќи силиконски челик со ниска загуба и оптимизирана структура на јадрото, и загубите без оптоварување и загубите на оптоварување се значително пониски од оние на традиционалните производи, усогласувајќи се со националните упатства за заштеда на енергија и значително ги намалуваат оперативните трошоци во однос на долгорочното работење.

Супериорен капацитет за дисипација на топлина и преоптоварување:како анТрансформатор потопен со масло, користи изолационо масло со високи перформанси како медиум за ладење и изолација, нудејќи висока ефикасност на дисипација на топлина и одржувајќи стабилна работа дури и при висока температура, тежок товар или сурови услови, ефикасно продолжувајќи го работниот век на опремата.

Дизајн на компактна структура:Трансформаторите со потопено електрично масло на компактната трафостаница S11 се дизајнирани по нарачка за компактни трафостаници, со мала површина и компактна структура што ја олеснува лесната инсталација и одржување. Тие се особено добро прилагодени за внатрешни или надворешни места за дистрибуција на електрична енергија каде што просторот е највисок.

Висока сигурност и безбедност:целосно запечатената структура ефикасно ја спречува оксидацијата на маслото и навлегувањето на влага, обезбедувајќи одлични перформанси на изолација и способност да издржат при краток спој, обезбедувајќи долгорочно безбедно и стабилно работење под сложени услови на мрежата.

Апликација

Трансформатор нормални услови за сервисирање

1. Висината над морското ниво е под 1000м;

2. Амбиентална температура;

3. Највисока температура на воздухот +40°C;

4. Највисока дневна просечна температура на воздухот+30°C;

5. Највисока годишна просечна температура на воздухот +20°C;

6. Најниска надворешна температура на воздухот -25°C;

Главни сценарија за апликација

Урбани мрежи за дистрибуција на електрична енергија:Погоден за компактни трафостаници во станбени области, комерцијални области и индустриски паркови, задоволувајќи ја побарувачката за електрична енергија со висока густина.

Нови енергетски проекти:Трансформаторите со потопено електрично масло на компактна трафостаница S11 широко се користат во фазите на засилување или дистрибуција на системите за производство на фотоволтаична и ветерна енергија, способни да издржат сурови надворешни средини.

Изградба на инфраструктура:Погоден за локации со високи барања за доверливост на напојувањето, како што се аеродроми, метро, ​​болници и центри за податоци.

Привремено и итно напојување:Компактна структура, лесна за транспорт, погодна за привремени трафостаници или сценарија за итни поправки.

Параметар на производот (спецификација)

Споредба на трансформаторот S11 VS S13

Изборот на вистинскиот дистрибутивен трансформатор зависи од целите за енергетска ефикасност на вашиот проект, буџетот и долгорочните оперативни трошоци. И S11 и S13 трансформаторите потопени во масло се широко користени во системите за дистрибуција на електрична енергија, но тие се дизајнирани за различни приоритети за изведба.

Детали за производство

Основен материјал и процес

Јадрото на трансформаторите со потопено електрично масло на компактна трафостаница S11 е конструирано со употреба на силициумски челик со висока пропустливост на ладно валани зрна. Ламинацијата на јадрото е прецизно стрижена и автоматски наредена за да се обезбедат тесни споеви и униформни магнетни патеки, фундаментално минимизирајќи ги струјата без оптоварување и загубите за скитници.

Структура за намотување

И високонапонските и нисконапонските намотки користат бакарни спроводници без кислород за висока електрична спроводливост и мали загуби на отпор. Покрај тоа, нисконапонските намотки прифаќаат конфигурација на намотување со фолија со униформа меѓуслојна изолација, што значително ја подобрува способноста за издржување на краток спој.

Систем за изолација

Висококвалитетно минерално изолационо масло или опционално, еколошки изолационен флуид со висока огнот, се користи за да обезбеди одлична диелектрична цврстина и хемиска стабилност. Системот за изолација од маслена хартија се подложува на ригорозни процеси на сушење и полнење масло во вакуум за да се осигура дека нема да останат преостанати воздушни меури, со што се постигнува почетен напон на делумно празнење многу над стандардните барања, со што се обезбедува долгорочна оперативна сигурност.

Детали за структурен дизајн

Резервоар и заптивна структура

Резервоарот вклучува брановидни панели или интегриран дизајн на радијатор од типот на перки, кој ги исполнува барањата за ладење додека обезбедува еластична флексибилност за автоматски да се приспособат на флуктуациите на волуменот на маслото. Целосно запечатената структура е опремена со вентил за ослободување на притисокот и индикатор за нивото на маслото, спречувајќи контакт помеѓу маслото и амбиенталниот воздух, со што се избегнува оксидација и апсорпција на влага и продолжување на интервалите за замена на маслото.

Компактен интегриран дизајн

Оптимизиран за апликации во компактна трафостаница, трансформаторите со потопено масло со електрично масло на компактната трафостаница S11 овозможуваат претходно инсталирана интеграција со високонапонски разводни и нисконапонски дистрибутивни панели. Надворешните димензии се прецизно пресметани за да се минимизира отпечатокот додека се задоволуваат барањата за електричното растојание и изолацијата. Навртките за подигнување, дупките за монтирање на основата и методите за влез на кабли се стандардизирани за да се олесни брзата инсталација и поврзување на лице место.

Конфигурација за заштита и контрола

Следење и заштита на температурата

Мерачот за температура на маслото и индикаторот за температура на намотување се обезбедени како стандард, што овозможува следење на температурата во реално време и нуди конфигурабилни контакти за аларм и патување. За трансформаторите со висок капацитет, опционалниот систем за мерење на температурата со оптички влакна овозможува прецизно следење на температурите на жариштата на намотување, обезбедувајќи поддршка за податоци за динамичко управување со оптоварувањето.

Заштита од притисок и ниво на масло

Инсталиран е вентил за ослободување на притисокот за автоматско ослободување на притисокот во случај на ненормален внатрешен притисок во резервоарот, спречувајќи деформација или кинење. Мерачот на нивото на масло има функција за аларм за ниско ниво на масло, што овозможува навремена интервенција за одржување или откривање истекување.

Обезбедување квалитет и тестирање

Секој трансформатор е подложен на сеопфатни типови тестови и рутински тестови пред испораката, вклучувајќи тестови за губење без оптоварување и загуба на оптоварување, тестови за импеданса на краток спој, тестови за издржување на индуциран пренапон, тестови за делумно празнење и тестови на импулси на гром. Сите клучни индикатори за изведба ги надминуваат барањата и на националните стандарди и на спецификациите на IEC, обезбедувајќи долгорочна стабилна работа под сложени теренски услови.

Зошто да изберете Lugao Power?

Со напредни производствени способности и ригорозен систем за управување со квалитетот, Lugao Power обезбедува сигурни решенија за опрема за дистрибуција на енергија за клиентите ширум светот.

Специјализиран производител— Лугао има над 10 години искуство во секторот за опрема за пренос и дистрибуција на електрична енергија, специјализиран за дизајн и производство на трансформатори потопени во масло,трансформатори од сув тип, монтажни трафостаници и среден и високонапонски разводни уреди.

Строга контрола на квалитетот— Секој трансформатор потопен во масло од серијата S11 е подложен на сеопфатно рутинско тестирање пред да замине од фабриката, вклучувајќи тестови без оптоварување и загуба на оптоварување, тестови на отпор на изолација, мерења на отпорот на намотување, тестови за отпорност на диелектрик и фабрички проверки за прифаќање, за да се обезбеди сигурност при работа на лице место.

Прилагодени инженерски решенија— Нудиме услуги за приспособување за напонски рејтинзи, капацитет, групи за поврзување, методи за ладење, дизајни на куќишта и конфигурации за инсталација за да ги задоволиме потребите на различни сектори, вклучително и комунални услуги, индустрија, обновливи извори на енергија и инфраструктурни проекти.

Енергетски ефикасен дизајн— Нашите трансформатори се произведени со употреба на висококвалитетни ладно валани лимови од силициум челик ориентирани кон зрно и бакарни намотки со висока спроводливост, дизајнирани да ја намалат потрошувачката на енергија, да ја подобрат оперативната ефикасност и да ги намалат вкупните трошоци на сопственост во текот на целиот животен циклус.

Усогласеност со меѓународните стандарди—— Нашите производи се произведуваат според ISO-сертификуван систем за управување со квалитет и се во согласност со IEC, GB и други релевантни меѓународни стандарди. Извештаите за тестирање од типот и техничката документација се достапни на барање.

Сигурно глобално снабдување—— Поддржан од искусен инженерски и извозен тим, Лугао им нуди на глобалните клиенти технички консултации, брзи понуди, флексибилни OEM/ODM услуги, безбедно пакување и одговорна поддршка по продажбата.

Услуга по продажбата на производот

1. Откако трансформаторот е инсталиран и пуштен во употреба на лице место, гарантирано е дека нема протекување, а бојата се гарантира дека нема да се лупи или избледи. Обезбедена е гаранција од 5 години; сите проблеми со квалитетот што се појавуваат при нормална употреба во рамките на гарантниот период ќе бидат покриени со гаранцијата.

2. Сите трансформатори со потопено електрично масло на компактна трафостаница S11 се покриени со доживотна услуга, со што се обезбедува комплетноста на додатоците на производот.

3. Работен век не е помал од 30 години.

4. Во случај на дефект на опремата, добавувачот ќе одговори во рок од еден час по добивањето на известувањето од купувачот и ќе испрати технички персонал на локацијата во рок од 24 часа во земјата.

Обврска за услуги

1. Трансформаторот со потопено електрично масло на компактната трафостаница S11 е произведен во строга согласност со барањата на системот за управување со квалитет ISO 9001-2008, осигурувајќи дека производот ги исполнува 100% стандардите за квалитет пред да ја напушти фабриката.

2. Нашата компанија обезбедува сеопфатна претпродажба, продажба и услуга по продажбата за да обезбеди задоволство на клиентите.

2. Нашата компанија нуди гаранција од 60 месеци. Во случај на какви било проблеми со квалитетот, ние ќе го поправиме или замениме производот бесплатно, обезбедувајќи 100% задоволство на клиентите.

Дизајнот и тестирањето на трансформаторите треба да се усогласат со следниве стандарди:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Енергетски трансформатори》

GB/T6451-2015 《Спецификација и технички барања за енергетски трансформатори потопени во масло》

JB/T3837-2010 《Метод на составување типови ознаки за трансформаторски производи》

GB/T311.1-3.11-97 《Техники за координација на изолација и тестирање на висок напон за опрема за пренос и трансформација со висок напон》

GB10237-88 《Изолациони нивоа и диелектрични тестови за енергетски трансформатори-надворешна изолација Простори за воздух》

GB7595-87 《Стандард за квалитет за трансформаторско масло во сервис》

GB7328-87 《Мерење на нивото на звук за трансформатори》

GB7534-87 《Мерење на делумно празнење》

GB/T15164-94 《Водич за вчитување на енергетски трансформатори потопени во масло》

DL/T586-95 《Технички водич за производствен надзор на корисници на енергетска опрема》

GB/T311.1-3.11-97 《Техники за координација на изолација и тестирање на висок напон за опрема за пренос и трансформација со висок напон》

GB2536-1990 《Трансформаторско масло》

JB/T56011-92 《Класификација на квалитетот на производот за енергетски трансформатори потопени во масло》

ZBK41005-89 《Ниво на звук од 6-220KV трансформатори》
