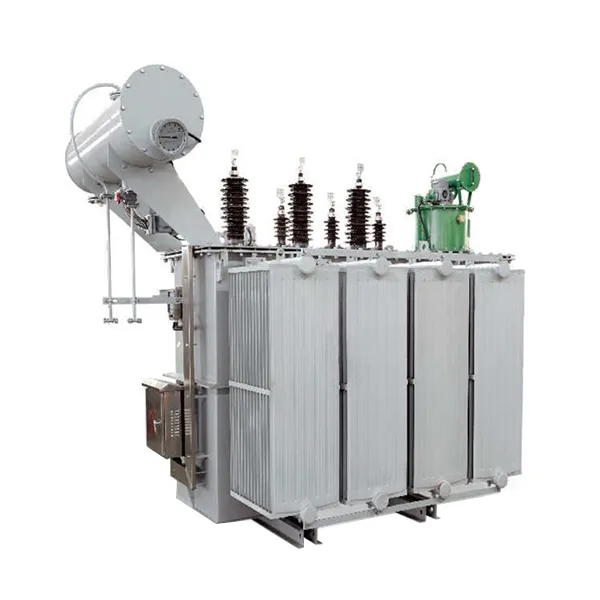

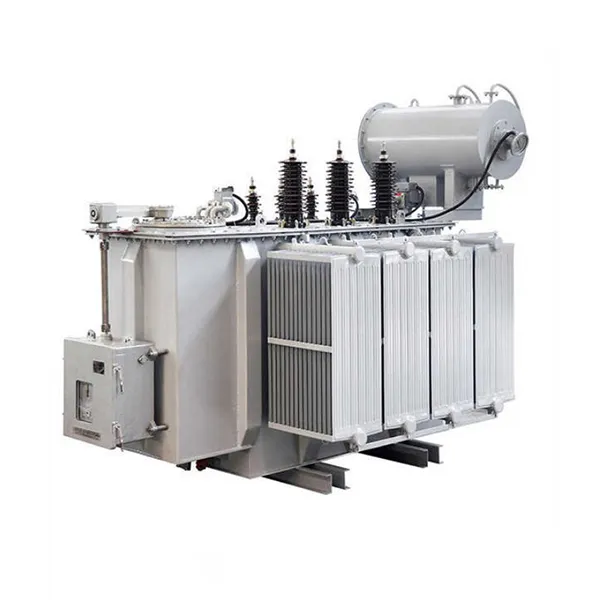

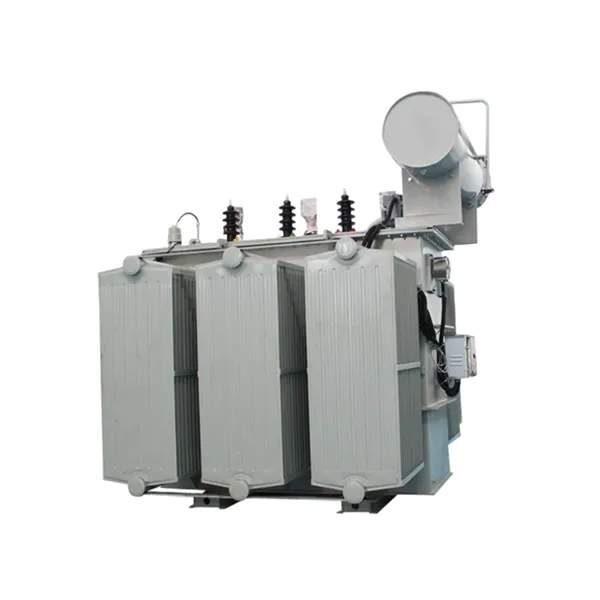

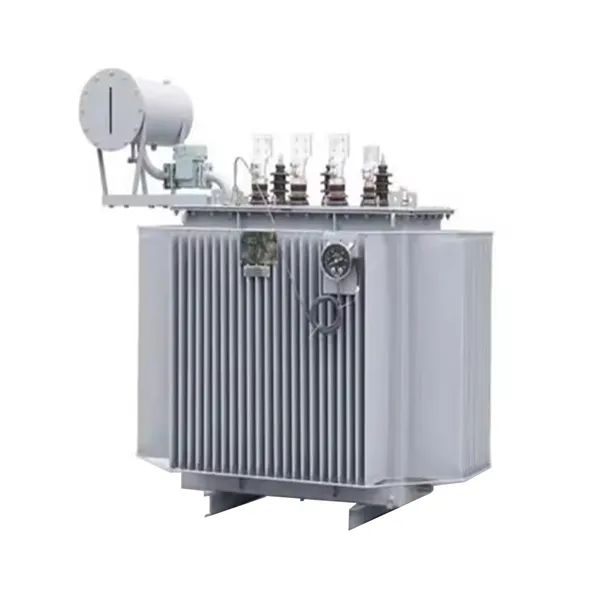

Надворешен високонапонски трансформатор со потопено масло од 500 kva

Овој трифазен надворешен високонапонски трансформатор потопен во масло, оценет на 500 kVA, е дизајниран да ги намалува високите напони како 10 kV или 35 kV на ниски напонски нивоа како 0,4 kV, што го прави идеален за терминални дистрибутивни системи. Трансформаторот се одликува со јадро конструирано од високопропустлив ладно валан ориентиран кон зрнести силициум челик со дизајн на спој со скалесто скут, што ефикасно ја намалува хистерезата и загубите на вртложни струи. Вредностите на загуба без оптоварување значително ги надминуваат националните стандарди.

И високонапонските и нисконапонските намотки се направени од бакарни спроводници без кислород. Нисконапонската намотка прифаќа конфигурација со намотана фолија со надолжни канали за масло, што значително ја подобрува механичката сила и способноста да се издржат при краток спој. Дизајнот на целосно запечатен брановиден резервоар обезбедува одлична дисипација на топлина додека автоматски ги компензира промените во волуменот на маслото. Овој дизајн го спречува контактот помеѓу изолационото масло и амбиенталниот воздух, елиминирајќи ја оксидацијата на маслото и навлегувањето на влага, а со тоа го продолжува работниот век.

Трансформаторот потопен во масло поддржува повеќе опсези на прислушување (±5%, ±2×2,5%) за да се приспособат на флуктуациите на напонот на мрежата. Нејзината компактна, робусна конструкција одговара на надворешни инсталации монтирани на столб, платформа или на ниво на земја, обезбедувајќи сигурна изведба во различни климатски услови.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Клучни карактеристики

Висока енергетска ефикасност: користи силициумски челик со висока пропустливост и оптимизирана структура на јадрото, намалувајќи ја загубата без оптоварување за над 15% во споредба со конвенционалните производи, обезбедувајќи мерлива заштеда на енергија во текот на животниот век на опремата.

Целосно запечатена конструкција: Дизајнот на брановидни резервоари ја елиминира потребата од конзерватор, спречувајќи оксидација на маслото и апсорпција на влага, овозможувајќи работа без одржување.

Супериорна атмосферска отпорност: Работи сигурно при амбиентални температури кои се движат од -25°C до +40°C и на надморска височина до 1000 метри. Заштитата IP54 обезбедува отпорност на прашина и дожд.

Способност да издржи висока краток спој: намотките се механички засилени со робустен систем за стегање, откако поминале тестови за удар при краток спој за да се обезбеди безбедност при дефекти на мрежата.

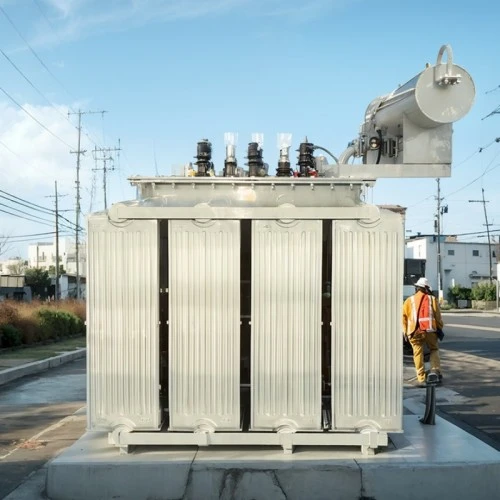

Флексибилна инсталација: Компактните димензии поддржуваат инсталација на столб, платформа или на ниво на земја, приспособувајќи се и на градските и на руралните ограничувања на локацијата.

Главни сценарија за апликација

Урбани мрежи за дистрибуција на електрична енергија: Погодни за станбени области, комерцијални области и индустриски паркови каде што е потребна сигурна терминална дистрибуција.

Индустриски капацитети: Обезбедува стабилна нисконапонска моќност за производствени погони, линии за преработка и тешки машини, лесно ракувајќи со флуктуирачки товари.

Проекти за обновливи извори на енергија: Широко се користат во системи за производство на фотонапонска и ветерна енергија за интензивни или дистрибутивни апликации, со силна приспособливост на надворешни средини.

Изградба на инфраструктура: Распоредено на аеродроми, системи на подземна железница, болници и центри за податоци каде што високата доверливост на напојувањето е критична.

Привремено и итно напојување: Компактен и пренослив дизајн го прави идеален за привремени трафостаници или сценарија за итни поправки.

Детали за производство

Основен материјал и производствен процес

Јадрото е произведено со употреба на силициумски челик ориентиран кон зрно ориентиран кон ладно валани со висока пропустливост со дизајн на спој на скут од 45°. Основните ламинации се прецизно стрижени и автоматски се наредени за да се обезбедат тесни споеви и униформни магнетни патеки. Јадрото е безбедно врзано со полусуво стаклена лента, минимизирајќи ги вибрациите и бучавата додека ги намалува загубите без оптоварување.

Структура за намотување

И високонапонските и нисконапонските намотки се намотани со помош на бакарни спроводници без кислород, нудејќи висока електрична спроводливост и мали загуби на отпор. Нисконапонската намотка прифаќа конфигурација со намотана фолија со униформа меѓуслојна изолација и надолжни канали за масло, што значително ја подобрува механичката сила и способноста да се издржат при краток спој.

Систем за изолација и ладење

Висококвалитетното минерално изолационо масло служи и како диелектричен медиум и течност за ладење, обезбедувајќи одлична хемиска стабилност и диелектрична цврстина. Системот за изолација од маслена хартија е подложен на строги процеси на сушење и полнење масло во вакуум за да се елиминира преостанатата влага и воздушни меури, обезбедувајќи почетни напон на делумно празнење многу над стандардните барања.

Резервоар и заптивна структура

Резервоарот има дизајн на брановидни панели кој обезбедува дисипација на топлина и компензација на термичко проширување, елиминирајќи ја потребата од надворешен конзерватор. Целосно запечатената структура спречува оксидација на маслото и навлегување на влага, обезбедувајќи работа без одржување во текот на работниот век на трансформаторот. Како стандардни безбедносни карактеристики се обезбедени вентил за ослободување на притисокот и манометар за нивото на маслото.

Обезбедување квалитет и тестирање

Секој надворешен високонапонски трансформатор потопен со масло се подложува на сеопфатни рутински и типски тестови пред испораката, вклучувајќи мерења на загуба без оптоварување и загуба на оптоварување, тестови на импеданса на краток спој, тестови за издржување на индуциран пренапон, тестови за делумно празнење и тестови на импулси на гром. Сите клучни индикатори за изведба ги надминуваат барањата и на националните стандарди и на спецификациите на IEC, обезбедувајќи долгорочна стабилна работа под сложени теренски услови.

Прашања и одговори: Клучни информации за производот

П1: Што е надворешен високонапонски трансформатор потопен со масло од 500 kVA и каде се користи?

О: Овој трансформатор ги намалува високите напони како 10kV или 35kV на ниски напонски нивоа како 0,4kV, со капацитет од 500kVA. Широко се користи во урбани дистрибутивни мрежи, индустриски паркови, проекти за обновлива енергија и инфраструктурни апликации каде што надворешната инсталација и долгорочната доверливост се неопходни.

П2: Што го прави овој трансформатор енергетски ефикасен?

О: Енергетската ефикасност се постигнува преку употреба на силициум челик ориентиран кон зрно со висока пропустливост и оптимизиран дизајн на јадрото на зглобот. Овие карактеристики ја намалуваат загубата без оптоварување за повеќе од 15% во споредба со конвенционалните производи, што доведува до значителни заштеди на електрична енергија во текот на работниот век на трансформаторот.

П3: Кои се придобивките од целосно запечатената конструкција?

О: Целосно запечатениот брановиден резервоар ја елиминира потребата од конзерватор и систем за дишење. Го спречува изолационото масло да дојде во контакт со атмосферскиот воздух, избегнувајќи оксидација и апсорпција на влага. Ова ги намалува барањата за одржување и го продолжува работниот век и на маслото и на трансформаторот.

П4: Како функционира овој трансформатор при услови на краток спој?

О: Надворешниот високонапонски трансформатор потопен со масло од 500 kVA е дизајниран со механички засилена структура на намотување и робустен систем за стегање. Успешно ги помина тестовите за удар на краток спој во национално признати лаборатории за тестирање, обезбедувајќи сигурни перформанси и безбедност при дефекти на мрежата.

П5: Каква гаранција и поддршка по продажбата се обезбедени?

О: Ние нудиме 5-годишна гаранција која ги покрива производните дефекти при нормална употреба. Обезбедени се доживотна техничка поддршка и достапност на резервни делови. Во случај на неуспех, ние одговараме во рок од еден час по известувањето и испраќаме технички персонал во рок од 24 часа дома. Трансформаторот е дизајниран за работен век не помал од 30 години.

Зошто да изберете Lugao Power?

Сертификација и обезбедување квалитет

Сертифициран за систем за управување со квалитет ISO 9001:2008

CE означено

Внесете тест извештаи од Националниот центар за надзор и тестирање на квалитетот на трансформаторите

100% рутинско тестирање пред испорака: загуба без оптоварување, загуба на оптоварување, импеданса на краток спој, индуциран пренапон, делумно празнење, импулс на гром и многу повеќе

Пакување и испорака

Пакување: Дрвена гајба или завиткана амбалажа отпорна на временски услови погодна за морски, копнен или железнички транспорт

Состојба на испорака: наполнето со масло, запечатено, придружено со извештаи за фабрички тестови, прирачници со упатства и цртежи за инсталација

Стандардна дополнителна опрема: манометар за ниво на масло, вентил за ослободување притисок, термометар, чаури, завртки за заземјување и комплетен хардверски сет

Посветеност на услугата по продажбата

5-годишна гаранција: Бесплатна поправка или замена за проблеми со квалитетот што се појавуваат при нормална употреба по пуштањето во работа.

Поддршка за доживотна услуга: техничка помош и достапност на резервни делови во текот на животниот циклус на производот.

30-годишен животен век на дизајнот: Изграден со висококвалитетни материјали за да се обезбеди долгорочна доверливост.

Одговор за итни случаи: Одговор во рок од еден час по известувањето за дефект; домашна услуга на лице место во рок од 24 часа.
