Флуктуациите на напонот, молњите и континуираните услови на преоптоварување често предизвикуваат деформација на намотката и предвремено откажување на изолацијата во мрежите за дистрибуција на електрична енергија. Работејќи како специјализирана фабрика за енергетски трансформатори со седиште во Кина, Lugao Power Co., Ltd. ги елиминира овие ранливости во преносот преку нашите бакарни намотки со прецизно намотување, напредната технологија за жарење на јадрото и тешките изолациски системи потопени во масло. Од 2016 година, нашиот производствен погон со сертификат ISO9001 и SGS испорачува робусни единици за покачување и спуштање кои апсорбираат екстремни пречки во мрежата, обезбедувајќи им на комуналните трафостаници и индустриските постројки стабилна регулација на напонот и долгорочна електрична доверливост.
Кои електрични и механички сили управуваат со перформансите на високонапонскиот енергетски трансформатор?
За разлика од стандардните дистрибутивни трансформатори кои се справуваат само со конверзија на среден напон, решенијата на Power Transformer мора да се соочат со две спротивставени барања: тие мора да го намалат излезниот напон на генераторот до нивоата на пренос - или да ја намалат моќноста со висок напон со висок капацитет до нивоата на дистрибуција - додека истовремено ќе ги издржат огромните кратки електромагнетни сили од мрежна струја.
Конвенционалните структури за намотување се склони кон деформација или дури и колапс под постојани радијални електромагнетни сили, потенцијално предизвикувајќи ненадејни кратки споеви и катастрофални дефекти. Нашите специјално дизајнирани единици имаат оптимизиран систем за стегање на јадрото, изолациона плоча со висока јачина и цврста структура на резервоарот. Овој дизајн постигнува целосно раздвојување на аксијалните и радијалните електромагнетни сили, ефикасно спречувајќи го поместувањето на намотката и прекумерното зголемување на температурата на жариштето. Благодарение на овој оптимизиран механички дизајн,Енергетски трансформатори Лугаонудат продолжување на работниот век до 28% при долгорочни, континуирани услови на пренос со тешки товари.
Како основните металургии и техниките на намотување го спречуваат стареењето на жариштата и изолацијата?
При ревизија на квалификувани добавувачи на Power Transformer, тимовите за инженерство за комунални услуги треба да се фокусираат на изборот на основни материјали, техниката на намотување и интегралната координација на изолацијата. Цикличните варијации на оптоварувањето при долготрајниот пренос лесно предизвикуваат локализирано прегревање на јадрото на спојниците и спроводниците за намотување, дополнително забрзување на деградацијата на маслото, кршливост на изолацијата на хартијата и неповратен дефект на диелектрикот.
|
Внатрешна компонента
|
Избор на основни материјали
|
Третман со јадро/намотување
|
Индикатор за изведба
|
Примарна превенција на неуспех
|
|
Јадрени ламинации со висока пропустливост
|
Силиконски челик со висок степен на ладно валани зрна (27QG120)
|
Степен-скут зглоб и жарење за ослободување од стрес
|
Загуба без оптоварување ≤ Стандард IEC 60076
|
Спречува заситеност на јадрото и жариштата за истекување на флукс
|
|
ВН/НН намотки со прецизни рани
|
Бакарни спроводници без кислород + врвна изолација од крафт хартија
|
Континуирано спирално намотување и вакуумско сушење
|
Динамичко издржување на краток спој ≥ 2,5% отстапување на реактансата
|
Го елиминира свиткувањето на намотувањето при ненадејни струи на дефект
|
|
Тешка структура на резервоарот
|
Конструктивен челик со висока цврстина (Q345R)
|
Тестирање за роботско заварување и притисок (0,3 MPa)
|
Стапка на истекување нулта (24-часовен тест за потопување)
|
Спречува истекување на маслото и кинење на резервоарот под притисок на внатрешен лак
|
|
Напреден систем за изолација на масло
|
Високо квалитетно минерално масло или биоразградлив природен естер течност
|
Вакуумско полнење масло и сушење со циркулација на врело масло
|
Пробиен напон ≥ 60 kV (IEC 60156)
|
Спречува делумно празнење и го забрзува дисипацијата на топлина
|
Кои приспособени напон, капацитет и стилови на ладење може да ги испорача Лугао?
Lugao Power Co., Ltd. поседува производствена работилница со сертификат ISO9001 и SGS, опремена со професионални линии за сечење јадра, машини за намотување, печки за сушење во вакуум и полиња за тестирање со целосна моќност. Сите производи се произведени во строга согласност со меѓународните стандарди IEC, GB, CE и CCC, поддржувајќи директна замена со приклучување и играње без да се менуваат оригиналните распореди на трафостаницата.
Класи на напон и опсег на капацитет
Лугао развива повеќе класи на напон на енергетски трансформатор за да одговара на различните нивоа на пренос и барањата на дистрибутивната мрежа:
· 132 kV / 110 kV напојувачки трансформатор за покачување/намалување:Дизајниран за големи комунални трафостаници, системи за поврзување на електричната централа и тешки индустриски зони за кои е потребен пренос на електрична енергија на големо. Усвојувајќи ја робусната структура на резервоарот потопена во масло со ONAN или ONAF ладење, се одликува со исклучителна способност за издржување на краток спој и екстремно ниски нивоа на делумно празнење (≤ 5 pC), додека го олеснува прегледувањето и одржувањето на чаурите и менувачите на чешмата.
· Енергетски трансформатор 33 kV / 35 kV:Погоден за индустриски постројки со средна големина, трафостаници за собирање на ветерни електрани и дистрибутивни мрежи во кампусот. Ја балансира високата ефикасност со компактен отпечаток, нудејќи флексибилни опции за ладење и приспособливи славини на напон за да се приспособат на флуктуациите на напонот на мрежата.
· Трансформатор за дистрибуција на енергија од 11 kV:Идеален за комерцијални комплекси, станбени заедници и проекти за рурална електрификација. Се одликува со дизајн на брановиден резервоар за масло што ја елиминира потребата од конзерватор за масло, а со тоа ја намалува фреквенцијата на одржување и обезбедува сигурна работа во сурови надворешни средини.
Опции за методот на ладење
Сите единици за трансформатор на Лугао нудат флексибилни конфигурации за ладење за да се оптимизираат топлинските перформанси врз основа на условите на локацијата:
· ONAN (масло природен воздух природен):Се потпира на природна конвекција за ладење - идеален за апликации со умерено оптоварување каде што условите на околината се поволни.
· ONAF (Oil Natural Air Forced):Ја зголемува природната циркулација на маслото со вентилаторите за присилно ладење на воздухот, зголемувајќи го капацитетот на континуирано преоптоварување за приближно 30%.
· OFAF (Oil Forced Air Forced):Распоредува присилна циркулација на маслото со присилен воздушен разменувач на топлина, овозможувајќи максимална дисипација на топлина за инсталации на трансформатори со висок капацитет во тешки средини.
Како да се избере идеална конфигурација на трансформатор за моќност за трафостаници со ограничен простор?
Моќен трансформаторизборот треба сеопфатно да ги земе предвид ограничувањата на просторот на локацијата, проекциите за раст на оптоварувањето и барањата за ниво на грешка во мрежата. За традиционалните големи трафостаници со изобилен под, најпосакуваното решение се конвенционалните трифазни единици потопени во масло со надворешни радијатори. Тие се справуваат со рамномерна дистрибуција на електромагнетниот стрес, а екипите за одржување можат лесно да ги проверат чаурите и менувачите на чешмата без да ја исклучат соседната опрема.
За урбани подземни трафостаници и компактни GIS (гас-изолирани трафостаници), поприменливи се дизајни со понизок профил со интегрирани панели на радијаторите. Лугао нуди приспособена оптимизација на отпечатокот, намалувајќи ги вкупните барања за простор на подот до 15%, додека одржува постојан капацитет за ракување со електрична енергија и ефикасност на ладење за да ги задоволи современите барања за проширување на урбаната мрежа.
Како да се решат високите температури на маслото и делумното празнење бранови при долгорочна работа?
Компонентите што се користат во трансформаторите на Лугао ефикасно се справуваат со две вообичаени оперативни проблеми: прекумерно зголемување на температурата на маслото и неконтролирано делумно празнење (ПД). Долготрајната изложеност на високонапонски стрес и континуирани струи на оптоварување генерира значителни загуби на бакар и железо, што доведува до опаѓање на диелектричната јачина на изолационото масло и влошување на изолацијата со меѓунамотување; тоа, за возврат, предизвикува делумно празнење и акумулација на гас, што потенцијално ќе резултира со катастрофални инциденти со превртување.
Нашиот ексклузивен вграден процес на циркулација на врело масло и сушење во вакуум, во комбинација со високо-ефикасна радијаторска банка, континуирано циркулира и лади изолационо масло. Стабилно ја контролира температурата на горното масло под 75°C за време на 24-часовна континуирана работа со полно оптоварување (температура на околината ≤ 40°C), одржува целосна диелектрична заштита за изолација од хартија за намотување, ја стабилизира внатрешната рамнотежа на гасот и избегнува локализирано празнење и распаѓање на маслото предизвикано од акумулација на жариштето.
Гледајте ја нашата производна линијаВидео
Искусете ја извонредноста на производството на Power Transformer на Lugao од прва рака:[Кликнете овде за да ја погледнете нашата целосна продукциска турнеја на YouTube]
Истражете ги поврзаните производи
· [Трансформатор од сув тип од аморфна легура од 10 KV] — Идеален за енергетски ефикасни апликации за дистрибуција во затворени простории.
· [33kV 35kV потопен во масло трансформатор] — Цврсто решение со среден напон за индустриски и обновливи проекти.
· [132kV 110kV 50MVA 125MVA трансформатор со потопување во масло] — Рбет со висок капацитет за комунални преносни мрежи.

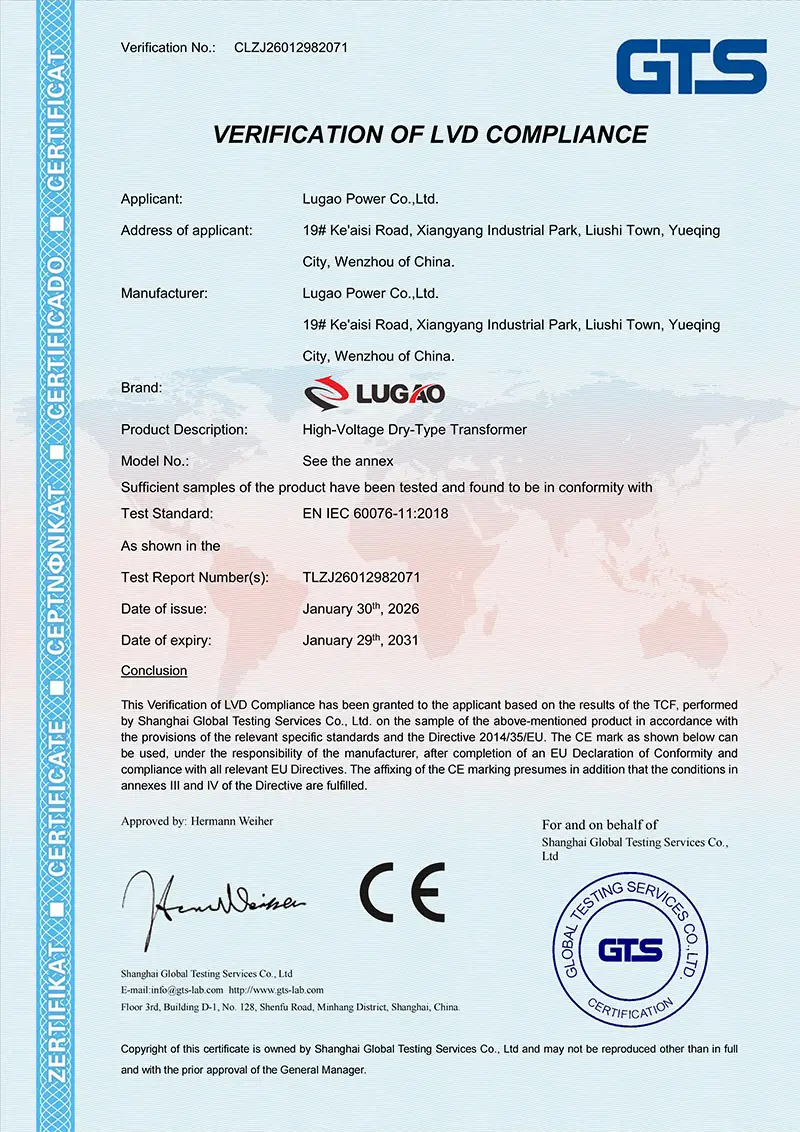

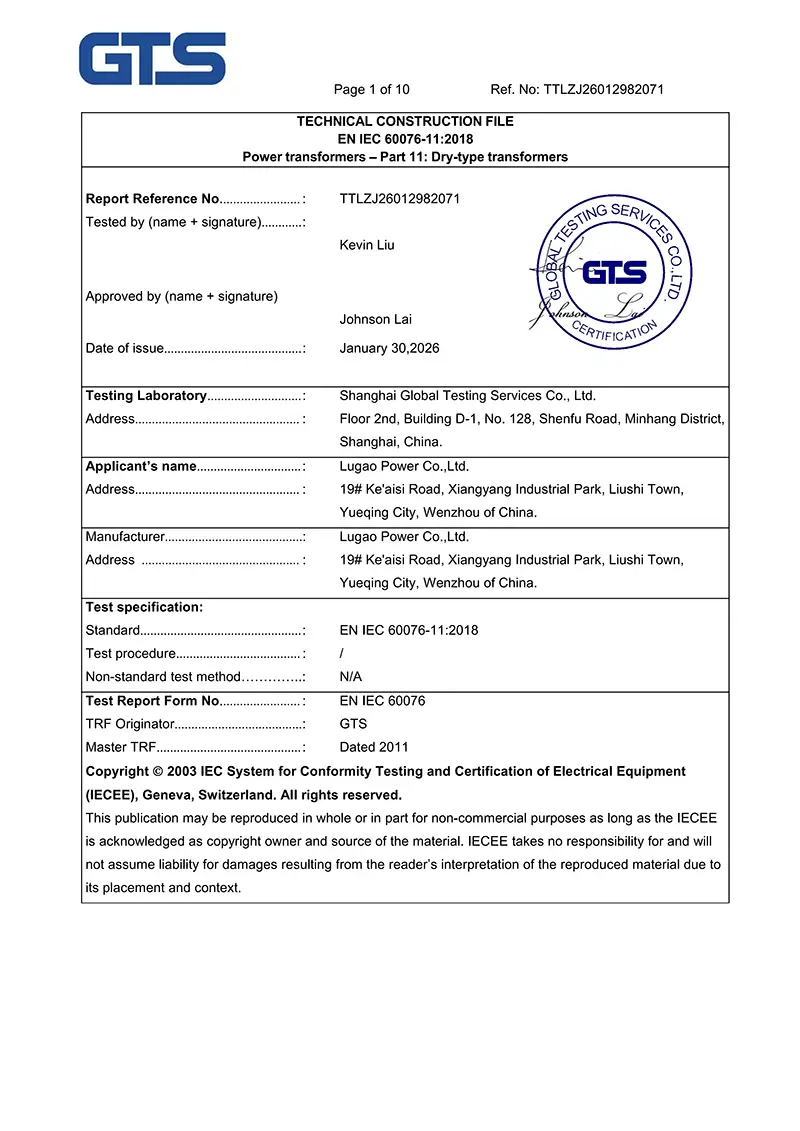

Извори: Lugao Power Co., Ltd. официјална техничка документација и сертифицирани извештаи за тестирање според IEC стандардите.
