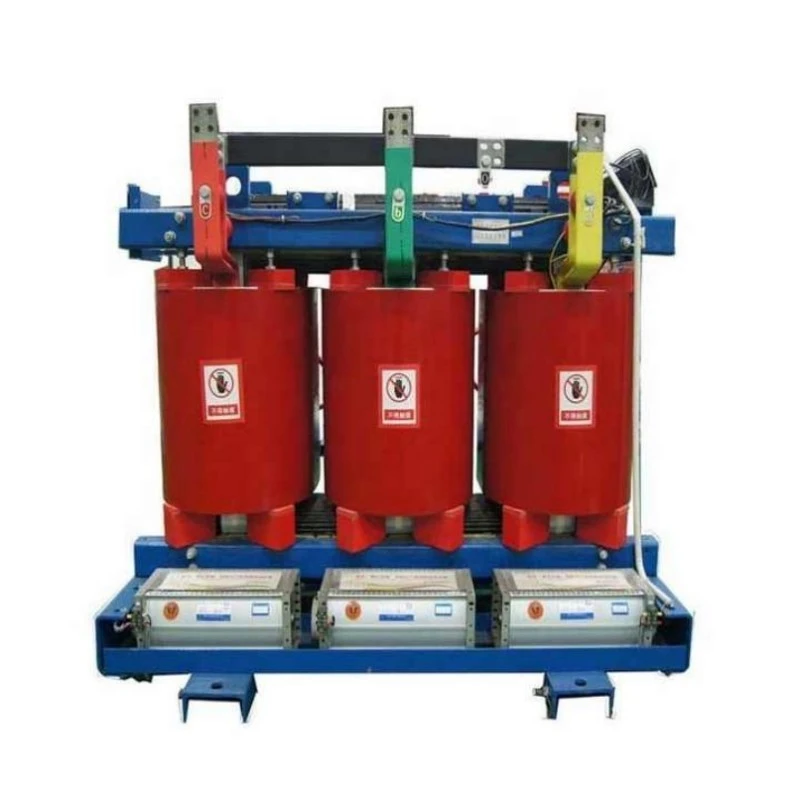

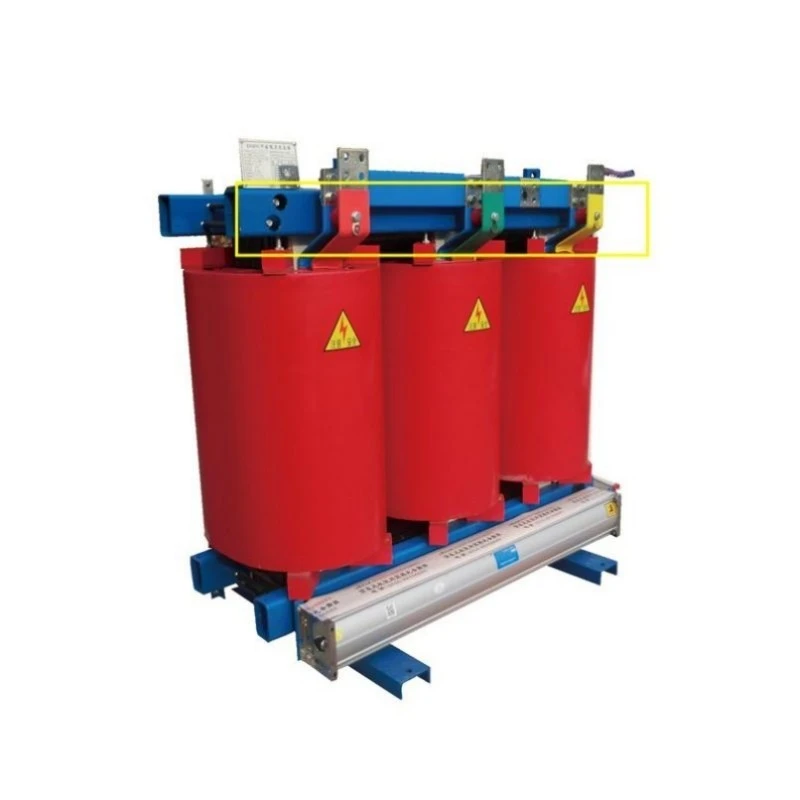

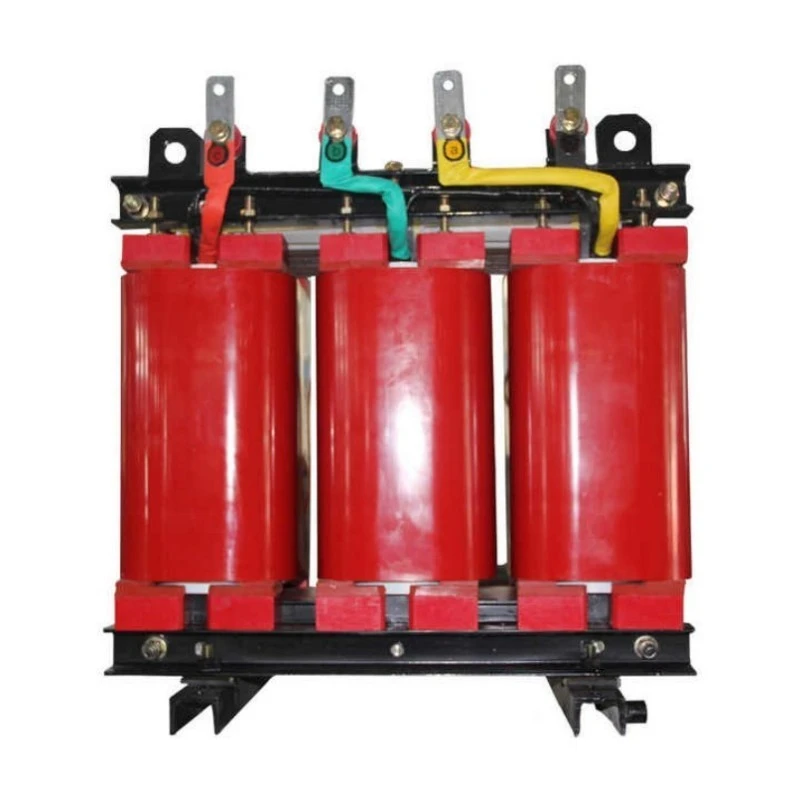

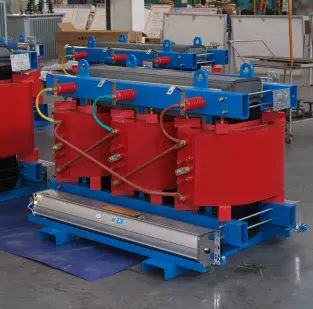

Трансформатор од сув тип на епоксидна смола со воздушно ладење

Што е тоа?

Трансформаторот со сув тип на епоксидна смола за воздушно ладење е уред за конверзија на енергија целосно без масло каде што сите намотки со висок и низок напон се целосно затворени во лиена епоксидна смола под вакуумски притисок. За разлика од конвенционалните трансформатори кои се потпираат на минерално масло или синтетички течности за изолација и ладење, овој уред користи само воздух како медиум за ладење - или природна конвекција (AN) или опционален принуден воздух (AF). Епоксидната смола служи тројно: примарна електрична изолација, механичка заштита од влага и загадувачи и цврста структура која издржува сили на краток спој.

Што прави тоа?

Трансформација на напон: го намалува средниот напон (6kV, 10kV, 20kV, 35kV) до искористените напони (208V, 400V, 480V, 690V) за индустриски, комерцијални и станбени оптоварувања. Алтернативно, го зголемува напонот за интерконекција на мрежата за обновлива енергија.

Пожарна дистрибуција на енергија: Доставува електрична енергија во згради, подземни гаражи за паркирање, болници и центри за податоци каде трансформаторите наполнети со масло се забранети со шифри за пожар. Самогасливиот епоксид (оценет со UL 94 V-0) нема да пропагира пламен.

Чиста моќност за чувствителни оптоварувања: Обезбедува изолација помеѓу примарните и секундарните кола, филтрирање на хармониците, потиснување на пренапоните и елиминирање на заземјувачките јамки што ја нарушуваат опремата за медицинска слика, CNC машините и лабораториските инструменти.

Работење на отворено и сурово опкружување: со опционални куќишта IP54 или IP65, трансформаторот издржува дожд, снег, бури од прашина, прскање со сол и екстремни температури од -30°C до +55°C без влошување на перформансите.

Во суштина, трансформаторот со сув тип на епоксидна смола со воздушно ладење е претпочитан избор секогаш кога безбедноста, усогласеноста со животната средина и долгорочната доверливост не се преговараат.

Параметар на производот (спецификација)

Карактеристики на производот и апликација (формат за прашања и одговори)

П1: Што ја прави изолацијата од епоксидна смола супериорна во однос на дизајните со отворени рани?

О: Три клучни предности. Прво, имунитетот на влага - епоксидот е нехигроскопски. Трансформаторот со сув тип со епоксидна смола за ладење на воздухот се рестартира веднаш по неколку недели исклучување при 100% влажност, додека единиците со отворени рани бараат претходно загревање. Второ, заштита од контаминација - спроводливата прашина не може да навлезе во цврстите епоксидни површини, со што се елиминираат ризиците од следење и превртување. Трето, механичка цврстина — инкапсулираните намотки издржуваат сили на краток спој до 25× номинална струја без деформација.

Апликација: Центрите за податоци — нулта опасност од акумулација на прашина, тивкото работење под 55 dB и самогасливата епоксидна боја ги исполнуваат барањата NFPA 75 за простории со ИТ опрема.

П2: Како функционира на отворено без масло?

О: Со куќишта IP54/IP65 (нерѓосувачки челик, наведнат покрив за дожд, вентилатори од лавиринт), трансформаторот се спротивставува на дожд, прашина и прскање со сол. Епоксидните намотки подобро се спротивставуваат на корозија од радијаторите наполнети со масло. За крајбрежни локации, достапни се 316 куќишта од нерѓосувачки челик.

Примена: Соларни фарми и паркови на ветер - Оддалечените локации без персонал имаат корист од нула земање примероци од масло, инспекции за нула истекување и нема системи за гасење пожар. Единиците работат без надзор со години при екстремни температури од -30°C до +55°C.

П3: Дали може да се справи со пренапоните и преоптоварувањата за стартување на моторот?

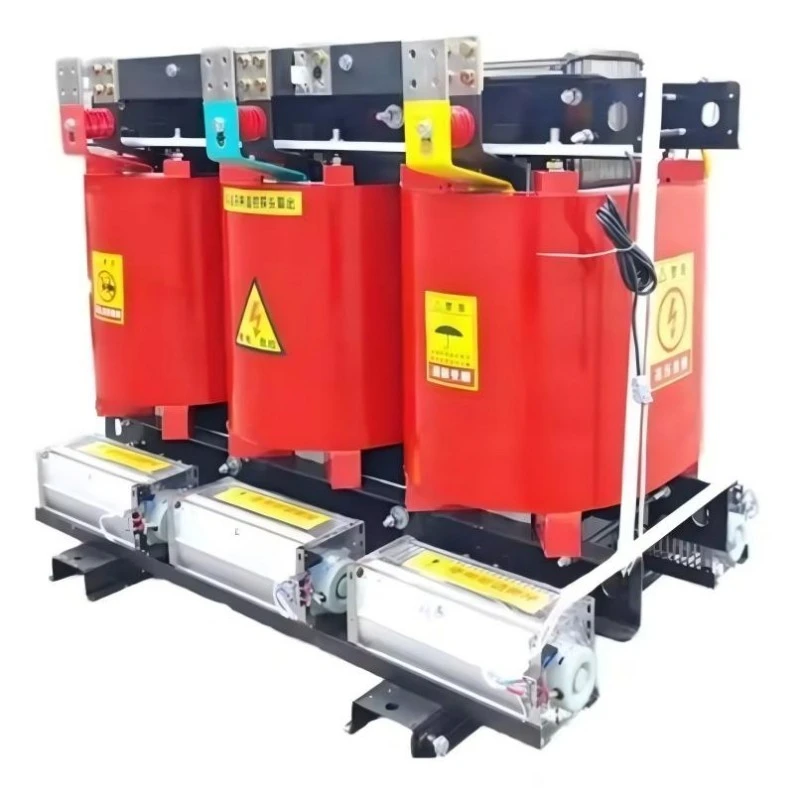

О: Да. Изолацијата од класа H (180°C) овозможува 110% континуирано преоптоварување при природно ладење (AN) и 130% за 30 минути. Со опцијата за принуден воздух (AF), капацитетот се зголемува за 20-25% — вентилаторите автоматски стартуваат на 80°C. За тешки циклични преоптоварувања кои надминуваат 150%, консултирајте се со нашите инженери.

Примена: Индустриско производство - Автомобилските монтажни линии и погоните за штанцување доживуваат сериозни промени на оптоварувањето. Ниската импеданса (4-6%) ја одржува регулацијата на напонот во рамките на ±3%, додека епоксидните намотки издржуваат вибрации што би ги пукнале заварите на радијаторите наполнети со масло.

П4: Дали е навистина без одржување?

О: Јадрото на трансформаторот не бара промени на маслото, нема диелектрично тестирање, нема филтрација, нема замена на дихтунзи. Само три едноставни проверки на секои 12-24 месеци: исчистете ги решетките/вентилаторите со компримиран воздух, терминалите за проверка на вртежниот момент и проверете го куќиштето. Вкупен годишен напор: помалку од два часа од квалификуван електричар.

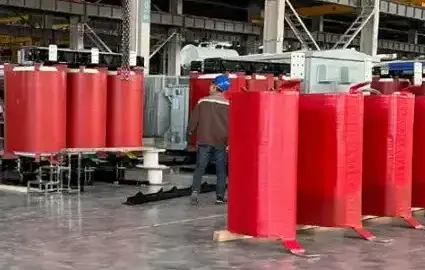

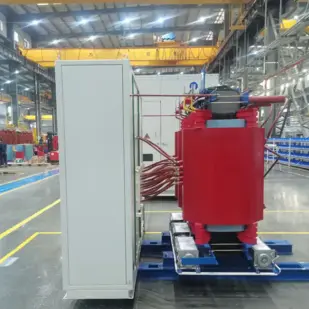

Детали за производство - Што го прави Лугао супериорен во однос на конкурентите

Најчесто поставувани прашања (Q&A)

П1: Која е вистинската ефикасност на трансформаторот од сув тип на епоксидна смола за воздушно ладење и дали се деградира со текот на времето?

О: Ефикасноста при оптоварување од 75% (типична работна точка) е 98,7% за единица од 1000 kVA, што се зголемува на 99,1% за единица од 2500 kVA. Ефикасноста се определува со загубата на јадрото (константна, зависи од квалитетот на силициумскиот челик) и загубата на бакар (варира со квадрат на оптоварувањето). Клучната предност на трансформаторот со сув тип на епоксидна смола со воздушно ладење е што ефикасноста не се намалува со текот на времето бидејќи епоксидната капсулација спречува навлегување на влага што би ја зголемило загубата. Трансформаторите наполнети со масло често забележуваат опаѓање на ефикасноста по 10-15 години бидејќи маслото се разградува и се зголемува содржината на влага во изолацијата на хартијата. Нашите епоксидни единици ја одржуваат фабричката ефикасност во текот на целиот работен век од 30+ години. Ние обезбедуваме загарантирани вредности на загуби со секоја единица и ќе ја надоместиме разликата доколку теренското тестирање покаже поголеми загуби во гарантен рок.

П2: Како да го изберам точниот капацитет за мојата апликација?

О: Пресметајте го вкупното поврзано оптоварување во kVA, а потоа применете ги факторите на разновидност. За континуирани оптоварувања (осветлување, HVAC, сервери), користете 100% од табличката со име. За повремени оптоварувања (мотори, заварувачи, лифтови), користете 50-70% во зависност од работниот циклус. Потоа додадете 20-25% идната маржа за проширување. Пример: Фабрика со 800kVA континуирано оптоварување + 400kVA оптоварување на моторот (фактор на разновидност 0,6 → 240kVA) + 20% проширување = (800+240)×1,2 = 1248kVA → изберете 1250kVA или 1500kVA. Преголемата големина ги зголемува почетните трошоци и загубата без оптоварување; недоволната големина предизвикува прегревање и предвремено откажување. Нашите инженери обезбедуваат бесплатна помош за димензионирање - едноставно испратете ја вашата листа на товари и работни циклуси. За апликации тешки за мотори, препорачуваме принудно воздушно ладење (AF) да се справи со напоните на стартување без да ги надмине ограничувањата за зголемување на температурата.

П3: Дали трансформаторот може да се инсталира во затворен простор како тунел или свод?

О: Апсолутно. НаТрансформатор од сув тип на епоксидна смола со воздушно ладењее идеален за затворени простори бидејќи не бара сеф за складирање на масло (заштеда на 2-3 метри од сите страни). Минималниот простор за вентилација е 300 mm од сите страни и 600 mm одозгора. За инсталации во тунели, нудиме верзија со низок профил каде што висината на куќиштето е намалена за 200 mm (локалите за ладење се преместени на страните наместо на врвот). Сепак, температурата на околината во тунелите може да се зголеми поради друга опрема - ќе извршиме термичка анализа за да потврдиме соодветно ладење. Ако природната конвекција е недоволна, опцијата AF (присилен воздух) со вентилатори монтирани директно на рамката на јадрото обезбедува дополнително ладење без зголемување на отпечатокот.

Зошто да изберете Lugao Power?

Напредно производство: Поддржано со напредна опрема за производство и методи за тестирање.

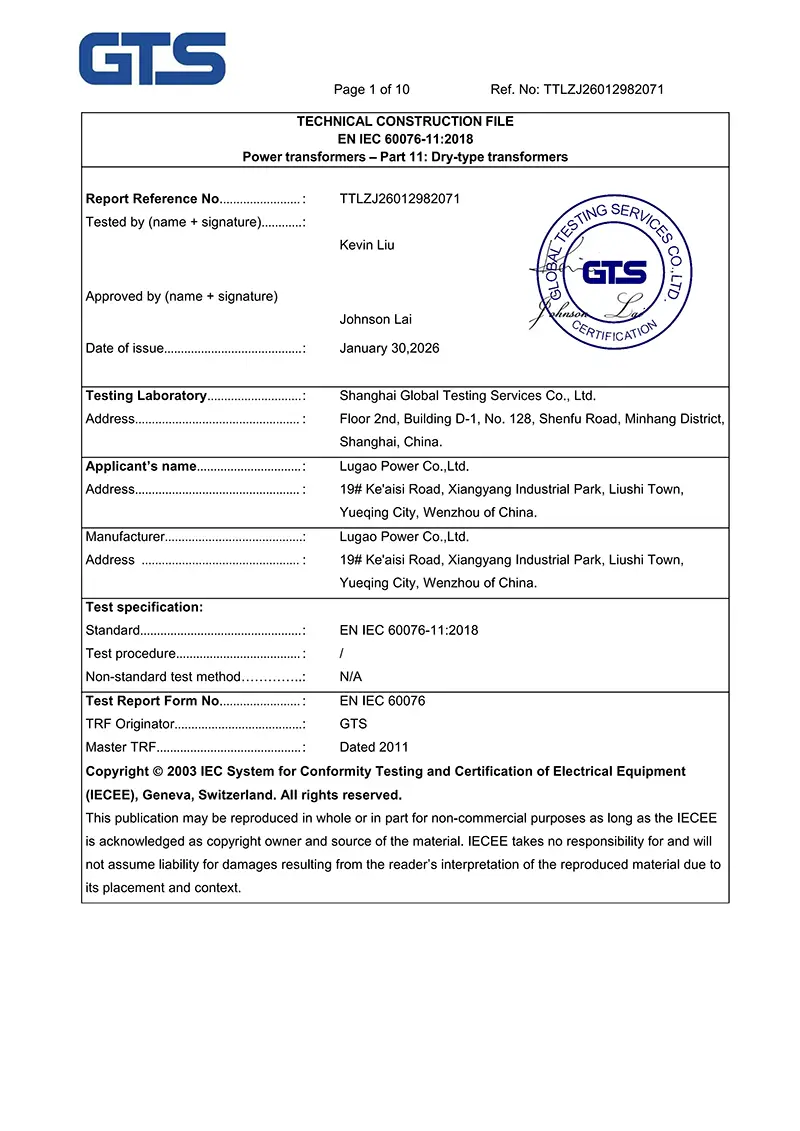

Сертифициран квалитет: ISO 9001 и SGS сертифициран; клучните производи имаат CCC и CE сертификати.

Фабричко тестирање: Производите се подложени на проверка и тестирање на квалитетот пред пратката.

Проектно искуство: Опремата се користи во електрични мрежи, индустриски капацитети, рударство, железници, градежништво и проекти за електрична енергија во заедницата.

Техничка поддршка: Професионална поддршка од избор на производи и прилагодување до испорака.
