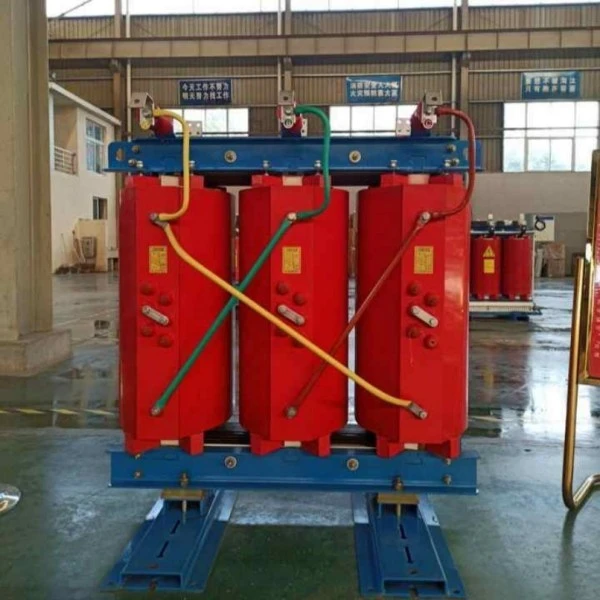

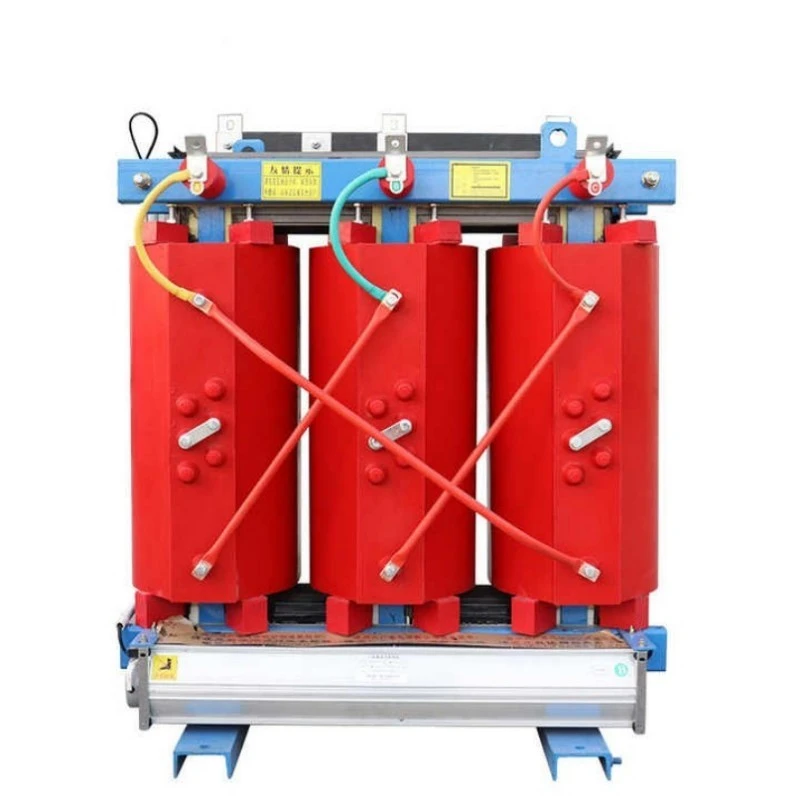

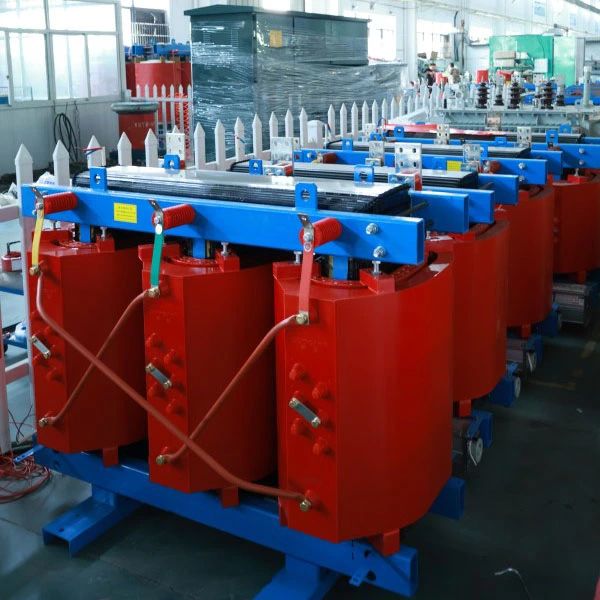

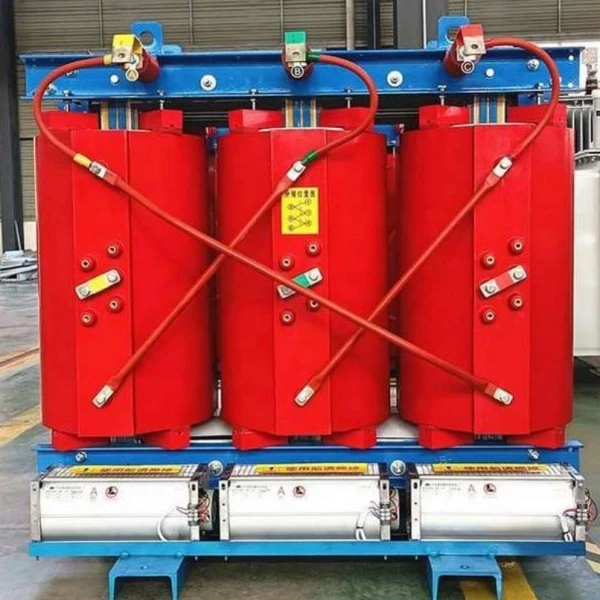

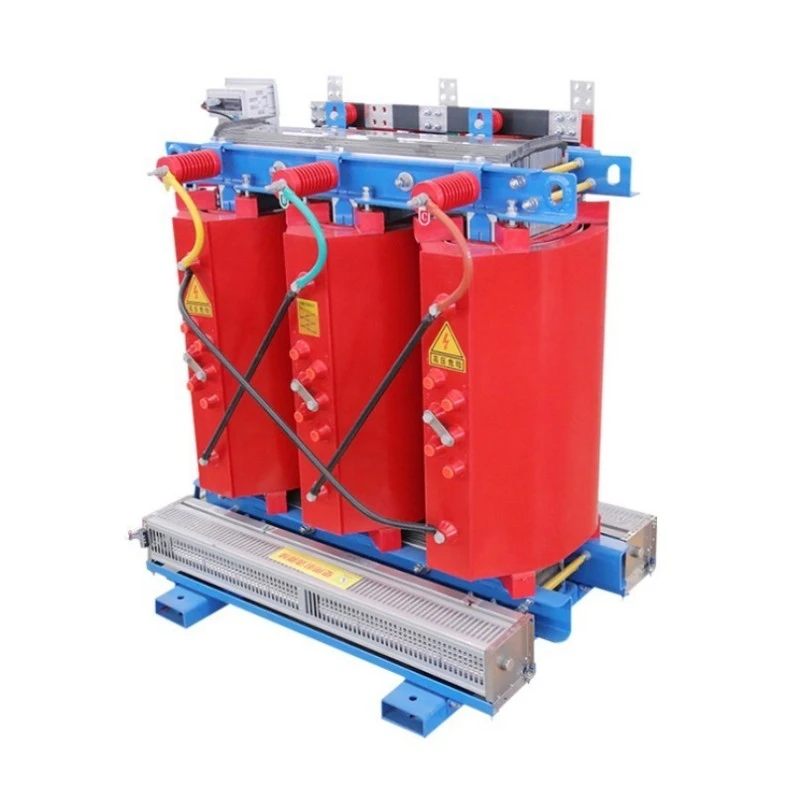

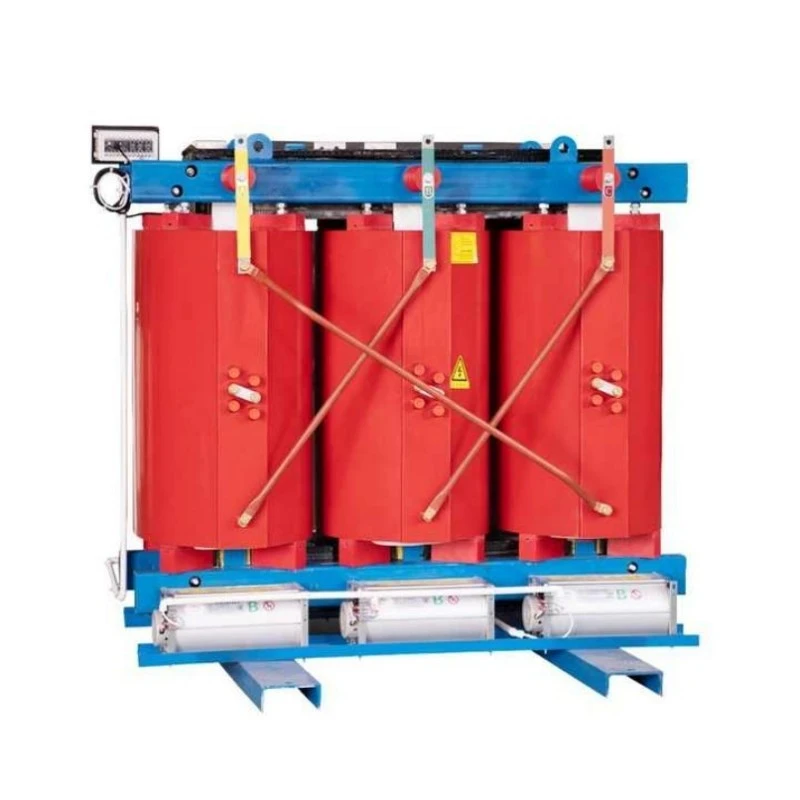

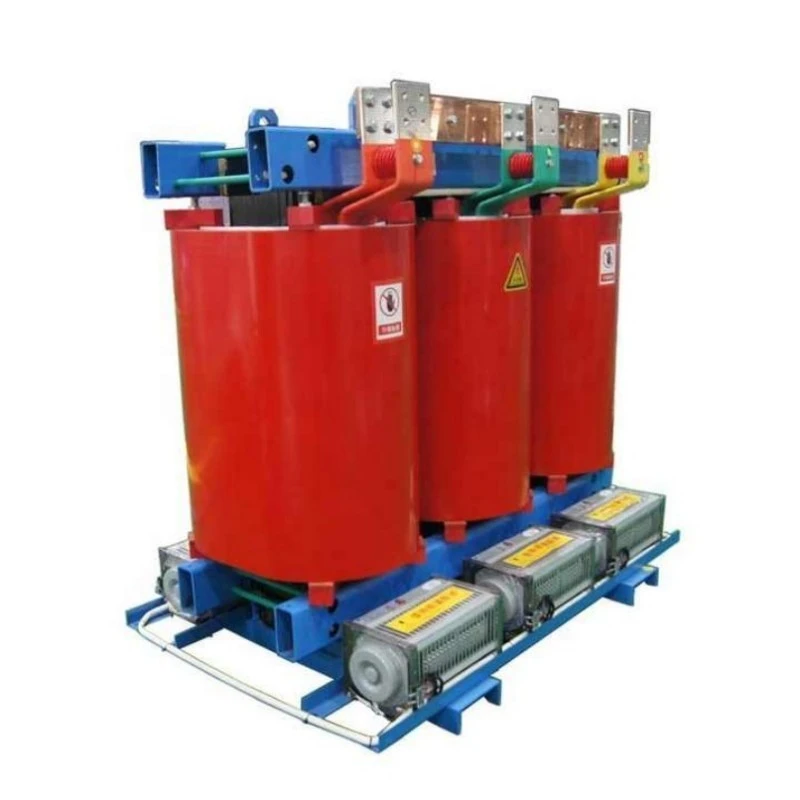

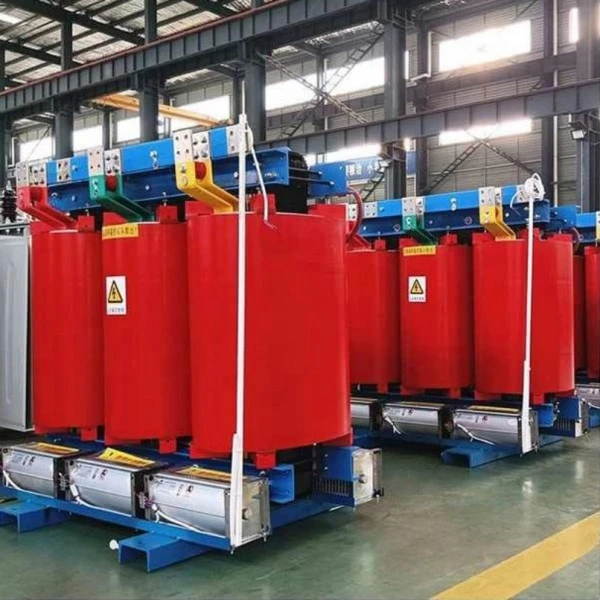

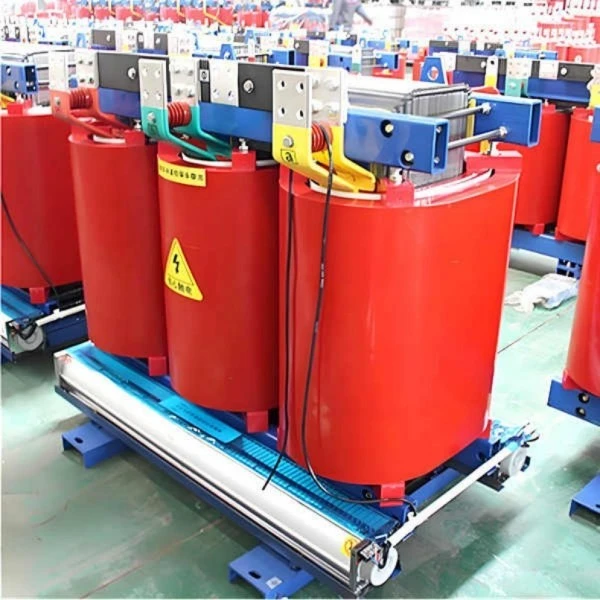

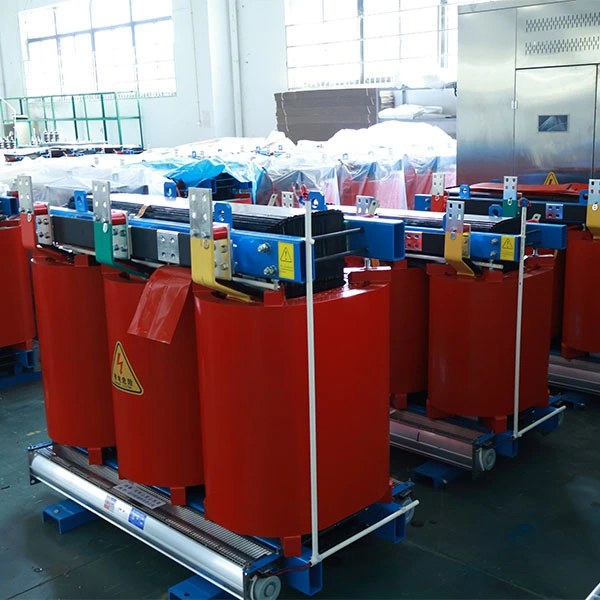

Трансформатор од сув тип монтиран со бакарна подлога за намотување

Што е оваа опрема?

Трансформаторот за сув тип монтиран на бакарна подлога за намотување е трифазен трансформатор од сув тип од лиена смола специјално дизајниран за надворешни инсталации монтирани на подлога. Го намалува средниот напон (обично 10kV–35kV) на низок напон (400V/380V) за безбедна дистрибуција во станбени заедници, комерцијални центри, индустриски паркови и проекти за обновлива енергија.

За разлика од традиционалнитетрансформатори потопени во масло, овој производ не користи изолационо масло. Наместо тоа, користи цврста изолација од епоксидна смола во комбинација со природно или принудно воздушно ладење. Намотките се целосно изработени од бакар со висока спроводливост, што обезбедува помали загуби на отпор, подобар капацитет за преоптоварување и подолг работен век. Куќиштето монтирано на подлога овозможува директна инсталација на ниво на земја без потреба од посебна зграда на трафостаница, со што значително се заштедуваат трошоците за цивилна изградба и простор.

Опис на производот

Трансформаторот на сув тип монтиран со бакарна подлога за намотување Лугао е дизајниран за доверливост, ефикасност и безбедност во надворешните дистрибутивни мрежи. Оценет од 50kVA до 2500kVA, со стандардни напони од 10kV/0,4kV (приспособливи на 6kV, 20kV или 35kV), овој трансформатор ги исполнува стандардите за енергетска ефикасност од GB 20052-2020 Ниво 2, при што некои модели се приближуваат до нивото.

Клучните електрични перформанси вклучуваат загуби без оптоварување до 37% пониски од конвенционалните трансформатори со сув тип, загуби на оптоварување намалени до 30%, делумно празнење ≤5pC и нивоа на бучава ≤55dB на 1 метар. Бакарните намотки обезбедуваат одлична топлинска спроводливост и механичка цврстина, што значително ја подобрува способноста за издржување на краток спој.

Единицата е сместена во куќиште кое е отпорно на временски услови, кое може да се заклучува со оцена IP23 или повисоко, кое штити од дожд, прашина и вандализам. Стандардно е вклучен интелигентен систем за контрола на температурата со сензори PT100, вентилатори за автоматско стартување, аларм за прегревање и комуникација RS485.

Со 30-годишен животен век на дизајнот и минимални барања за одржување, овој трансформатор за сув тип монтиран на бакарна подлога е идеален избор за комунални претпријатија, EPC изведувачи и менаџери на објекти кои бараат безбедно, долготрајно и штедливо решение за дистрибуција.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Клучни карактеристики

Целосно бакарни намотки – Помали загуби на отпор, поголем капацитет за преоптоварување и подобра отпорност на краток спој во споредба со алуминиумот.

Огноотпорен и отпорен на експлозија – Лиење со епоксидна смола, самогаснење, без ризик од истекување на масло.

Дизајн поставен на подлога – Инсталација на ниво на земја, не е потребна изградба на трафостаница, заштедува 40–60% трошоци за градежни работи.

Ултра ниски загуби – Задоволува енергетска ефикасност на GB ниво 2, значително ги намалува годишните сметки за електрична енергија.

Паметен мониторинг – сензори PT100, автоматско стартување на вентилаторот, аларм/патување за прегревање, RS485 до BAS.

Низок шум – ≤55dB, погоден за станбени и деловни области.

Без одржување – Без тестирање на маслото, без сушење, без подвижни делови.

Прашања и одговори: Објаснета карактеристика на производот

П1: Зошто да изберете трансформатор од сув тип монтиран со бакарна подлога за намотување наместо тип потопен во масло за надворешна употреба?

О: Трансформаторите потопени во масло претставуваат ризик од пожар и истекување, особено во станбени или еколошки чувствителни области. Трансформаторот за сув тип монтиран на бакарна подлога за намотување не користи масло, така што нема нула ризик од ширење на пожар или загадување на земјата. Дополнително, бакарните намотки обезбедуваат подобра топлинска спроводливост и механичка сила, обезбедувајќи сигурна работа дури и при најголеми летни оптоварувања. Многу општини сега наложуваат трансформатори од сув тип за нови инсталации на отворено поради построгите кодови за пожар.

П2: Дали бакарното намотување навистина вреди дополнителни трошоци во споредба со алуминиумот?

О: Апсолутно. Додека почетната цена на трансформаторот од сув тип монтиран со бакарна подлога е за 15–20% повисока од единицата со намотана алуминиум, вкупниот животен циклус е значително помал. Бакарот има 40% поголема спроводливост, што значи помали загуби на оптоварување и намалени сметки за електрична енергија. Бакарот има и поголема цврстина на истегнување, така што трансформаторот подобро ги издржува силите на краток спој. Во текот на 30-годишниот животен век на дизајнот, само заштедата на енергија лесно ја оправдува инвестицијата.

П3: Дали овој трансформатор може да се справи со висока влажност и сезони на дождови, особено во јужните региони?

О: Да. Нашиот трансформатор од сув тип монтиран на бакарна подлога за намотување користи процес на вакуумско лиење каде епоксидната смола целосно ги обложува бакарните намотки, формирајќи запечатен изолациски слој. Јадрото и стегите се подложени на антикорозивен третман. Со IP23 куќиште, трансформаторот работи нормално при 100% релативна влажност. Не е потребно сушење пред рестартирање по продолжено исклучување.

П4: Што се случува ако трансформаторот се преоптоварува за време на летните врвови?

О: Под природно ладење (AN), работи постојано при 100% оптоварување. Со принудно воздушно ладење (AF), капацитетот се зголемува за 40-50%. Бакарните намотки можат да издржат 150% номинално оптоварување 2 часа. Оваа способност за преоптоварување обезбедува континуитет на струја за време на критични настани.

П5: Колку долго е гаранцијата и што покрива?

О: Стандардна гаранција е 12 месеци од пратката, покривајќи ги сите производствени дефекти. Договорот за платена услуга може да ја продолжи гаранцијата на 36 или 60 месеци. Техничката поддршка е бесплатна доживотно.

Детали за производство

Основен материјал и производствен процес

Јадрото на секој сув тип трансформатор монтиран на бакарна подлога е конструиран со употреба на високопропустлив ладно валани челик ориентиран кон зрната, со спојници во чекор за да се минимизираат струјните без оптоварување и загубите за скитници. Јадрото е прецизно стрижено и автоматски наредено за да се обезбедат униформни магнетни патеки.

Структура за намотување - цел бакар

И високонапонските и нисконапонските намотки користат бакарни проводници без кислород. Нисконапонските намотки прифаќаат конфигурација на намотување со фолија со униформа меѓуслојна изолација, што значително ја подобрува способноста за издржување на краток спој. Супериорната топлинска спроводливост на бакарот, исто така, помага поефикасно да се троши топлината, намалувајќи ги температурите на жешките точки.

Систем за изолација - вакуумско лиење со епоксидна смола

Намотките се фрлаат под вакуум со висококвалитетна епоксидна смола, елиминирајќи ги празнините и обезбедувајќи делумно празнење ≤5pC. Овој цврсти изолациски систем е отпорен на пламен, отпорен на влага и хемиски стабилен. Не се користи изолационо масло, што го прави трансформаторот безбеден за внатрешни и надворешни инсталации монтирани на подлоги.

Дизајн на комплет и подлога

Натрансформаторе сместен во челично куќиште кое може да се заклучува со тешка тежина, со прашкаст слој отпорен на временски услови. Стандардна заштита е IP23 (отпорна на дожд и прашина), со IP34 или IP54 опционални за сурови средини. Основата е дизајнирана за директно монтирање на бетонска подлога, со влез на кабел одоздола. Стандардни се приклучоците за подигање и приклучоците за заземјување.

Обезбедување квалитет и тестирање

Секој трансформатор од сув тип монтиран на бакарна подлога подлежи на сеопфатни типови тестови и рутински тестови пред испораката, вклучувајќи:

1. Тестови за губење без оптоварување и губење на оптоварување

2. Тест за импеданса на краток спој

3. Тест за издржување на индуциран пренапон

4. Мерење на делумно празнење (≤5 pC)

5. Тест за импулси на молња

6. Тест за зголемување на температурата

7. Сите клучни индикатори за изведба ги надминуваат барањата за GB и IEC.

Сертификати

1. ISO 9001:2015 Систем за управување со квалитет

2. CE сертифициран

3. Напишете тест извештаи од независни лаборатории
