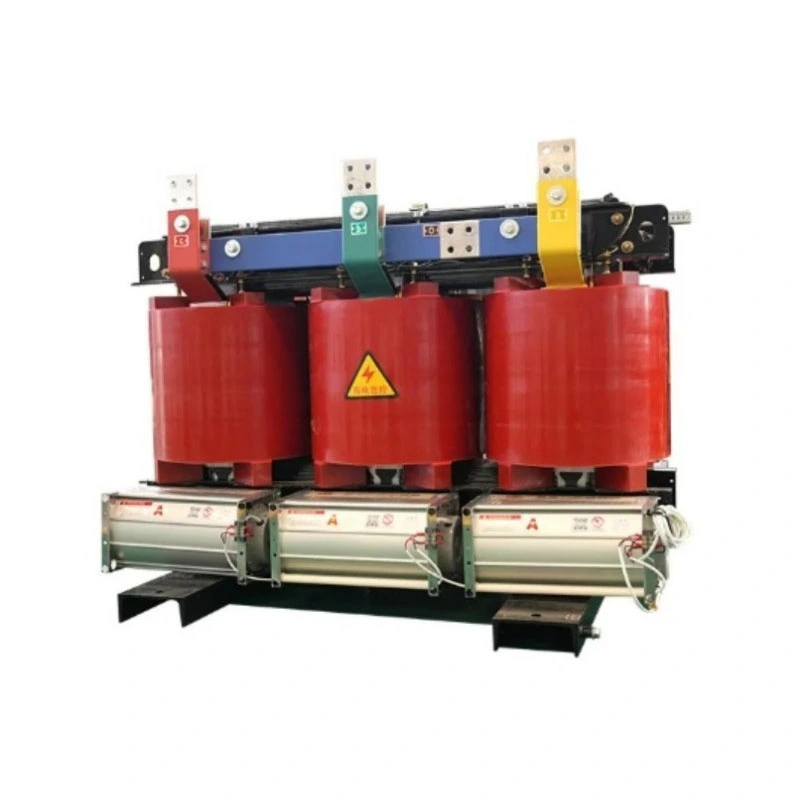

Трансформатор од сув тип на надворешна изолација со воздушно ладење

Овој производ е од типот на отворено, од типот на изолација,трансформатор од сув типкористење на воздушно ладење (ANAN). Не се потпира на ниту еден течен медиум за изолација или дисипација на топлина, туку користи природна конвекција или принудно воздушно ладење за да го контролира порастот на температурата.

Што прави тоа?

1. Електрична изолација : Создава физичка електрична бариера помеѓу примарните и секундарните намотки, ефикасно ги прекинува јамките за заземјување, ги потиснува хармониците и ги филтрира пречки и пренапоните на висока фреквенција од мрежата, обезбедувајќи „чиста“ моќност за чувствителните оптоварувања.

2. Трансформација на напон: Го зголемува или намалува AC напонот според барањата, прилагодувајќи се на потребите за напојување на различна опрема.

3. Безбедносна заштита: Преку дизајнот на изолација, спречува директен контакт на персоналот со високонапонската страна, значително намалувајќи го ризикот од електричен удар.

4. Адаптација на отворено: Цврстото куќиште дизајнирано за IP54 или повисоки оценки за заштита му овозможува да издржи ветер, дожд, прашина, прскање со сол и долгорочна изложеност на УВ.

Накратко, кога ви треба безбедно, чисто, без одржување решение за изолација и конверзија во сурови надворешни средини, овој трансформатор од сув тип на надворешна изолација со воздушно ладење е главното решение.

Предности на производот

Во споредба со традиционалните трансформатори потопени во масло или стандардни внатрешни трансформатори од сув тип, овој производ нуди пет основни предности:

1. Нулта загадување, без одржување: Дизајнот без масло целосно го елиминира ризикот од контаминација на почвата или водата од истекување, како и трошоците за одржување и прекини поврзани со годишното тестирање и замена на маслото. За проекти на отворено според строги еколошки прописи, ова е одлучувачка предност.

2. Супериорна надворешна толеранција на животната средина: Користи процес на импрегнација со вакуум притисок (VPI) и систем за изолација од класа H (180°C), во комбинација со целосно запечатено заварено надворешно куќиште направено од нерѓосувачки челик или челик Алуцин. Работи стабилно на амбиентални температури од -25°C до 50°C и релативна влажност до 95%. Отпорен на прскање со сол, габи и корозија.

3. Крајна безбедност со електрична изолација: Засилената изолација помеѓу примарните и секундарните намотки постигнува диелектричен отпорен напон од 3kV до 5kV (во зависност од моделот). Ефикасно ги изолира DC компонентите, третите хармоници и различните удари на бранови од мрежата, заштитувајќи ги прецизните инструменти низводно.

4. Природно воздушно ладење, тивко и доверливо: Се потпира на воздушната конвекција за дисипација на топлина без вентилатори (опционално). Работниот шум е значително помал од трансформаторите потопени во масло. Без ротирачки механички делови во основните компоненти, Средното време помеѓу дефекти (MTBF) е значително подобрено.

5. Висок капацитет за преоптоварување, употреблив во итни случаи: Капацитет за итни случаи на преоптоварување до 120% за континуирано работење, 150% за краткорочно работење. За време на неочекувани врвови на оптоварување на отворено (на пр., повеќе мотори кои стартуваат истовремено), не е потребно итно зголемување на капацитетот, со што се купува драгоцено време за корисникот.

Карактеристики на производот

Јадро : Ладно валани силиконски челик со висока пропустливост, процес на спој во чекор, значително намалени загуби без оптоварување и возбудлива струја.

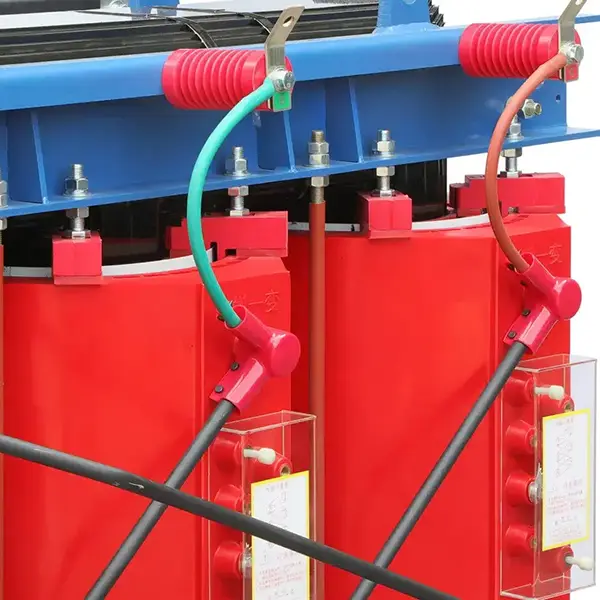

Намотки : И високонапонските намотки користат целосно бакарни (опционално алуминиумски) проводници, обвиткани со Nomex® или слична арамидна изолациона хартија, обработени преку VPI вакуумска импрегнација со лак без растворувач, формирајќи цврста, отпорна на влага, цврста изолација толерантна структура на високи температури.

Структура на изолација : Примарните и секундарните намотки се намотани на посебни машинки или независни јадра, со опционален електростатски штит меѓу нив, минимизирајќи ја капацитивноста на спојката и обезбедувајќи одлично потиснување на пречки на висока фреквенција.

Заштитно куќиште: Стандардна заштита IP54 (отпорна од прашина, отпорна на прскање), IP65 опционална. Куќиште направено од нерѓосувачки челик со дебелина од 2,0 мм или челик Galvalume, со покрив отпорен на дожд, вентилирани решетки од не'рѓосувачки челик и брави против притискање.

Систем за контрола на температурата: Вградени PTC или PT100 RTD сензори за температура, кои можат да се поврзат со паметен контролер за температура за аларм за прекумерна температура, заштита од патување и автоматско активирање на вентилаторот (ако се инсталирани опционални вентилатори).

Терминали : Надворешна високонапонска разводна кутија со силиконски гумени заптивки и влезови за кабелски жлезди. Нисконапонската страна користи калај обложени бакарни собирници или водоотпорни конектори.

Апликација за производ

Овој трансформатор од сув тип на надворешна изолација за воздушно ладење е широко користен во следниве сценарија:

Производство на обновливи извори на енергија: Изолација на нисконапонската страна на PV електрани и трафостаници монтирани на ветропарк, изолирање на излезниот напон на инвертерот пред поврзување со мрежата или локално напојување.

Надворешна индустриска опрема: Изолација за напојување за платформи за дупчење нафта, дробилки со отворен коп, енергетски системи на пристанишниот брег, машини за дупчење тунели (машини за штит), спречување на напоните на мрежата од оштетување на опремата.

Привремено и итно напојување: Изолација на излезниот генератор за настани на отворено, спортски натпревари и места за помош при катастрофи, обезбедувајќи чиста енергија за аудио, видео и контролна опрема.

Инфраструктура за полнење: Влезен изолациски трансформатор за надворешни брзи полначи со еднонасочна струја, спречувајќи хармониски повратни информации во мрежата додека ги штити модулите за полнење.

Паметна мрежа и дистрибуција: Сервисни станици или трансформатори за изолација во главни единици на надворешни прстен и компактни трафостаници, обезбедувајќи сигурна, сигурна моќност за терминалите за автоматизација (DTU/FTU).

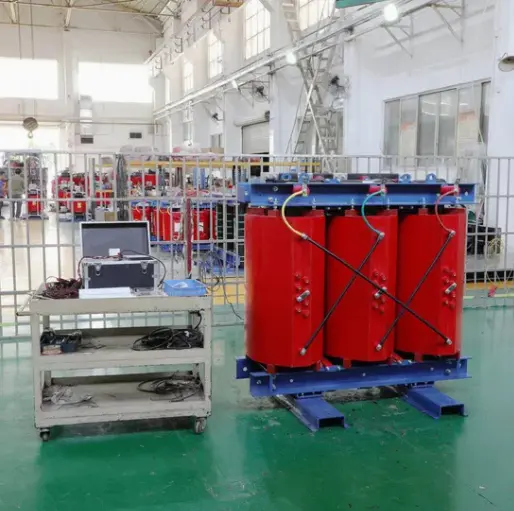

Детали за производство

Процес на импрегнација на вакуумски притисок VPI

Сите намотки се импрегнирани со изолациски лак без растворувач под вакуум, отстранувајќи го внатрешниот воздух и дозволувајќи му на лакот целосно да навлезе помеѓу свиоците, слоевите и до земјата. По стврднувањето, формира монолитна „цврста“ структура со топлинска спроводливост, механичка сила и отпорност на влага што ги надминува стандардните процеси на импрегнација.

Разводна кутија специфична за отворено

Нисконапонската излезна кутија располага со изолационен потпорен панел отпорен на пламен, со големо електрично растојание (> 20 mm) помеѓу бакарните собирници. Каблите користат дихтунзи и кабелски жлезди со повеќе заптивки, компатибилни со различни оклопни или гумени кабли, спречувајќи навлегување на влага долж кабелот во кутијата.

Тешко куќиште од нерѓосувачки челик

Куќиштето е произведено со ласерско сечење, CNC свиткување и роботско заварување, при што сите шевови се постојано запечатени. Вратите имаат рачки за заклучување со три точки и дихтунзи за запечатување отпорни на временски услови. Горниот капак е дизајниран како аголен штитник за дожд и вклучува завртки за подигнување за лесно подигнување на отворено.

Пакување, испорака и пост-продажба

Метод на пакување

1. Тело на трансформаторот обвиткано со PE филм отпорен на влага, десикант поставен внатре.

2. Спакувани во тешки дрвени гајби или кутии од иверица без дезинсекција (ги исполнуваат стандардите за извоз), опкружени со пена со висока густина или вреќи исполнети со воздух за амортизирање.

3. Етикети како што се „Доказ за влага“, „Кревка“ и „Оваа нагоре“ залепени на надворешната страна од кутијата.

Начин на испорака

1. Домашни: Наменски камион за логистика (мали капацитети може да се испорачаат преку тешки стоки Deppon/SF Express).

2. Извоз: Аранжмани за поморски, железнички или воздушен товар, вклучително и царинска документација.

Служба по продажбата

1. Гарантен период: 12 месеци од датумот на прием.

2. Бесплатна поправка или замена за производствени дефекти за време на гарантниот период.

Најчесто поставувани прашања (Q&A)

П1: Дали овој трансформатор од сув тип на надворешна изолација за воздушно ладење не е повеќе склон кон прегревање и изгорување во споредба со обичен трансформатор потопен во масло?

О: Сосема спротивно. Иако воздухот има пониска топлинска спроводливост од маслото, нашиот производ користи изолација од класа H (оценета за 180°C) и процес на импрегнација со вакуум VPI. Топлината од намотките ефикасно се пренесува и се троши низ куќиштето. За истиот капацитет, нашиот дизајн има поголема маргина на пораст на температурата, што ја прави помала веројатноста да претрпи дефекти на изгорување предизвикани од истекување на масло и последователно ниско ниво на масло во традиционалните единици. НашиотТрансформатор од сув тип на надворешна изолација со воздушно ладењеработи со температури на жешки точки далеку под границата на изолација дури и при целосно оптоварување во надворешни услови од 40°C.

П2: Во дождливите денови на отворено, нема ли дождовницата да навлезе низ ладилниците и да предизвика краток спој внатре?

О: Не. Нашиот рејтинг за заштита на куќиштето е IP54. Решетките имаат внатрешен канал во стил на лавиринт и метален мрежен екран. Тестовите покажуваат дека дури и со директно прскање од напред со интензитет на врнежи од 10 mm во минута, внатрешноста останува целосно сува. Сите порти за влез на кабли користат запечатени жлезди со степен на експлозија, што целосно го блокира секој пат за навлегување на влага.

Табела со технички спецификации
