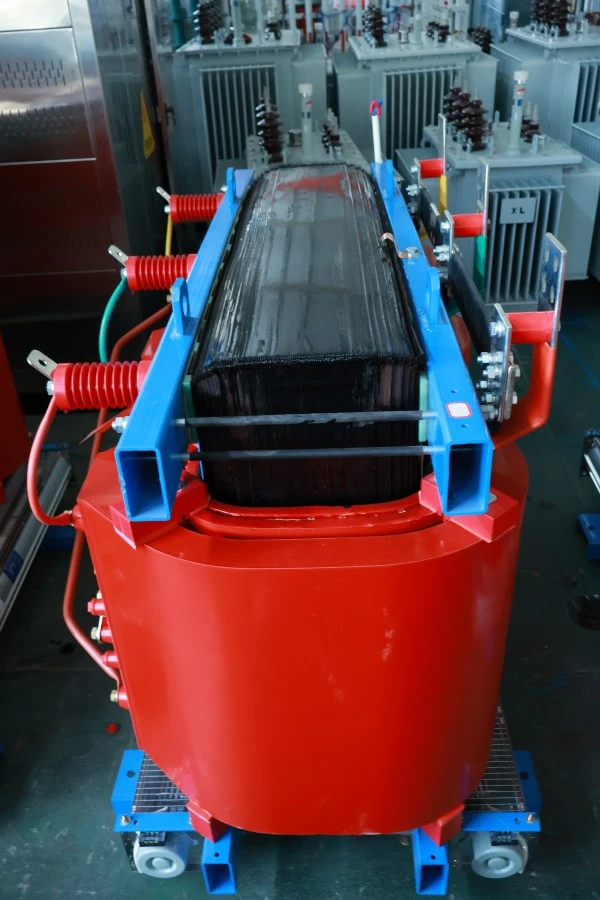

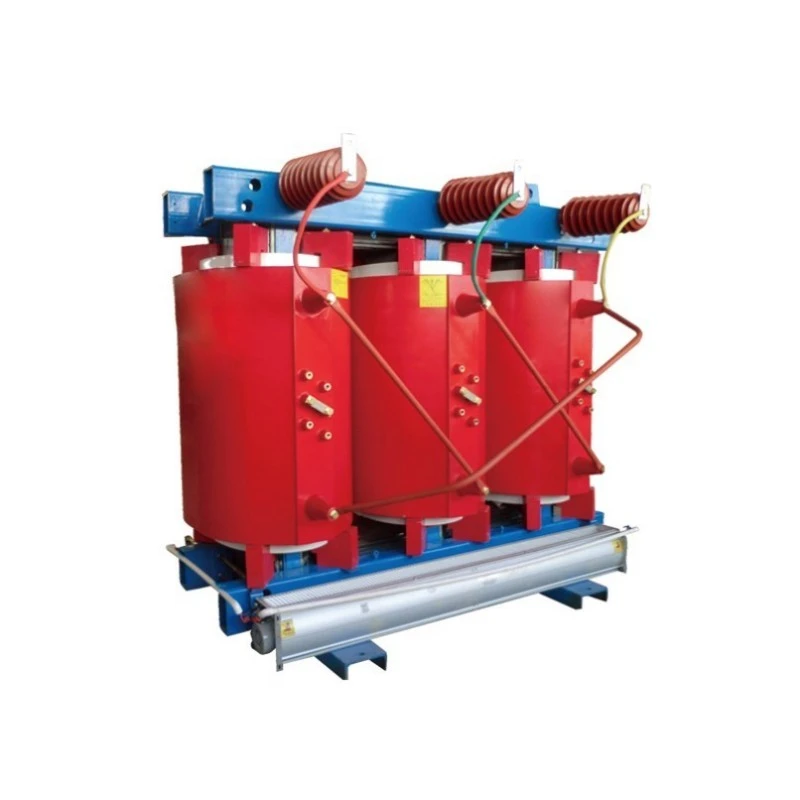

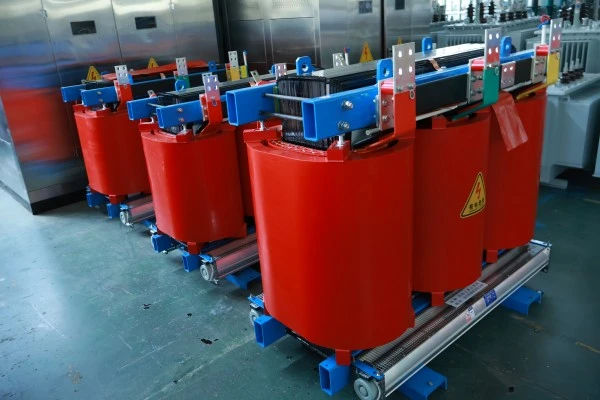

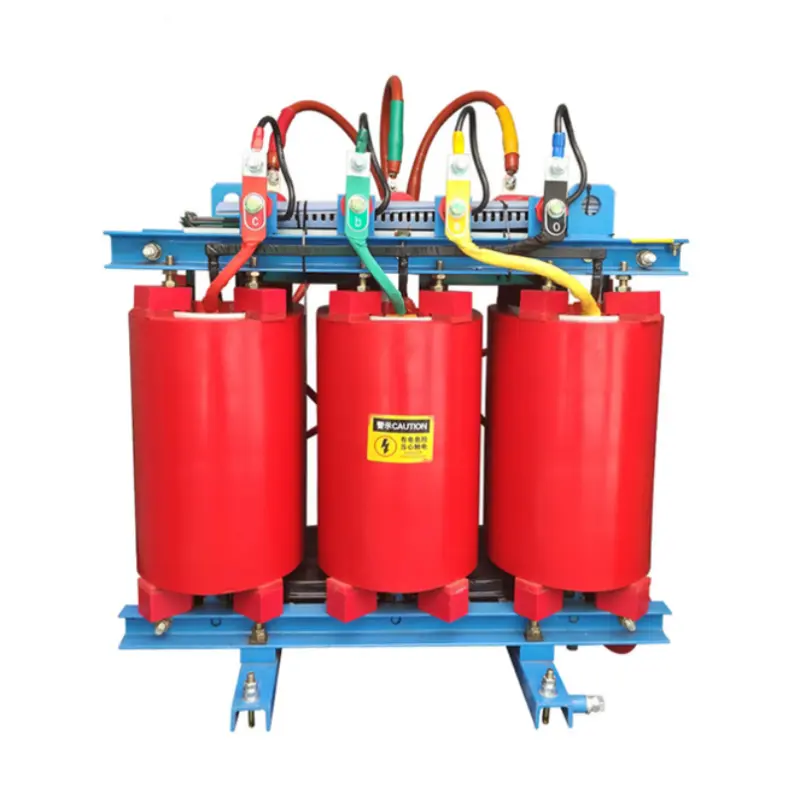

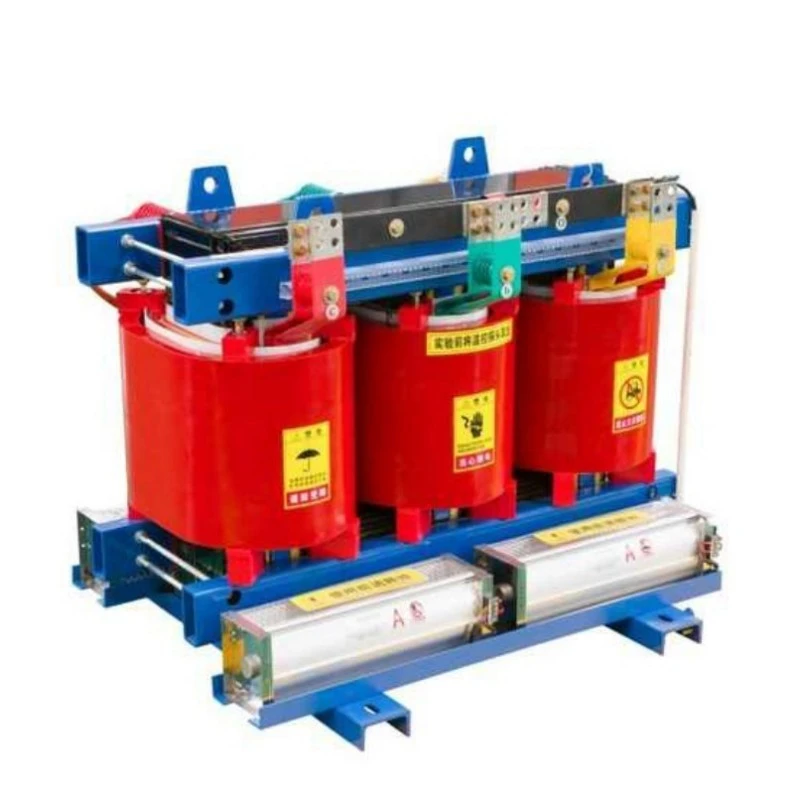

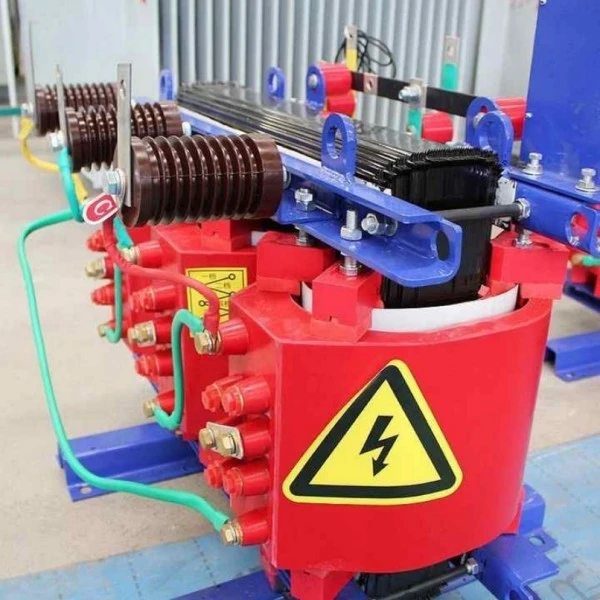

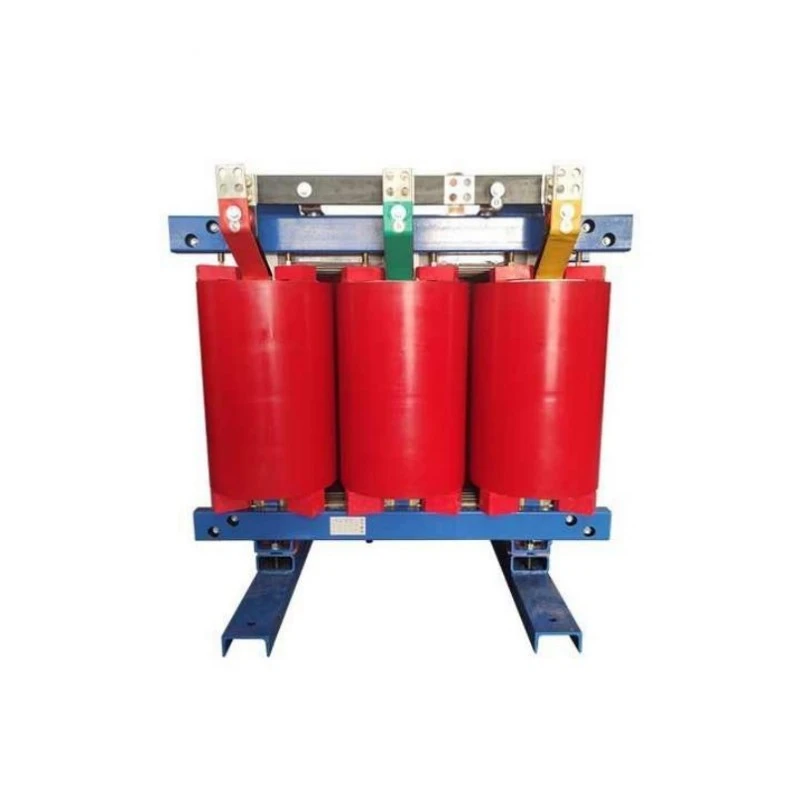

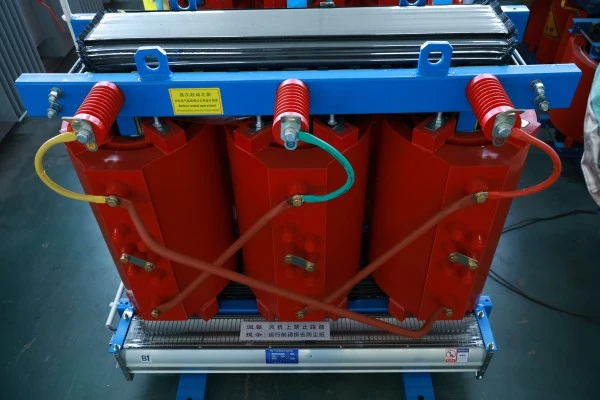

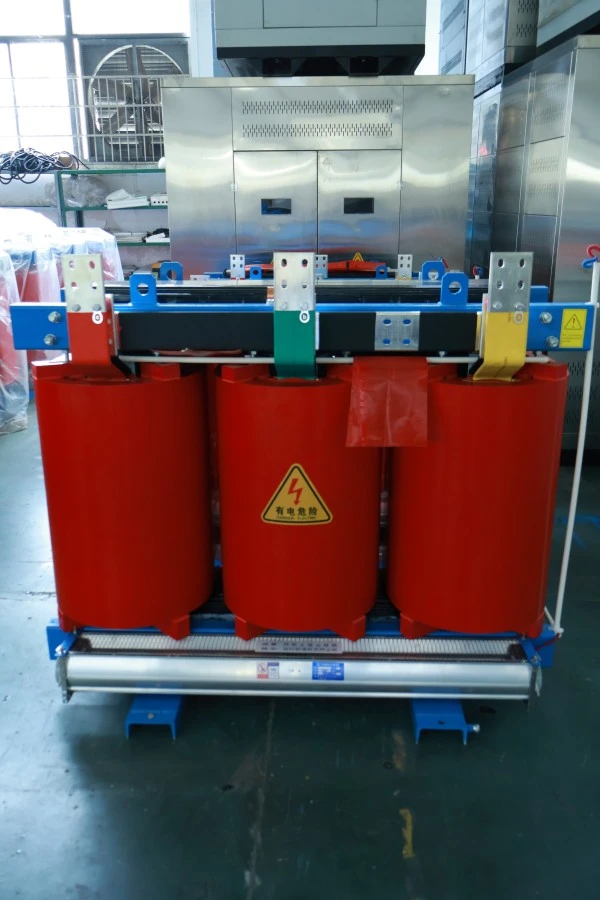

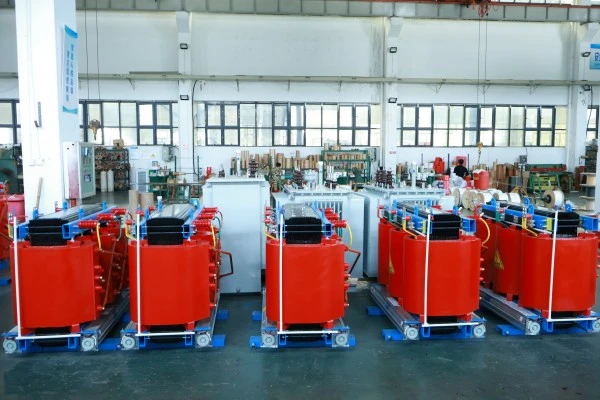

SCB13 Енергетски трансформатор со сув тип на бакарна намотка

Што е тоа?

Серијата SCB13 е трифазна, изолирана со смола, намотана со бакаренергетски трансформатор од сув тип. Во ознаката, „SC“ е кратенка за лиена смола (епоксидна смола вакуум), „B“ означува намотки од фолија, а „13“ го претставува нивото на изведба, што значи дека неговите вредности за загуби ги задоволуваат барањата за енергетска ефикасност Ниво 1 од националниот стандард GB 20052-2020. Основниот спроводлив материјал е бакар со висока чистота без кислород, а не алуминиум или алуминиум обложен со бакар.

Што прави тоа?

1. Конверзија на напон: Го претвора високиот напон (10kV, 35kV) во низок напон (400V, 690V) или се зголемува по потреба, исполнувајќи ги барањата за напон на различна опрема.

2. Дистрибуција на енергија: Како основен уред на дистрибутивниот систем, тој безбедно испорачува енергија на повеќе товари како што се индустриски постројки, комерцијални комплекси, високи згради и фарми со ветерници.

3. Безбедно напојување: Поради неговата незапалива цврста изолација од епоксидна смола, нема да прска масло или да се запали дури и во случај на внатрешни дефекти, што го прави особено погоден за внатрешни инсталации или локации со строги барања за заштита од пожари.

4. Тивко ракување: Работниот шум е значително помал од традиционалните трансформатори потопени во масло, што го прави погоден за станбени области, болници, деловни згради и други средини чувствителни на бучава.

Накратко, SCB13 бакарниот ликвидација сув тип на моќен трансформатор е модерен јадро за дистрибуција на енергија кој интегрира висока енергетска ефикасност, целосно бакарно јадро, низок шум и заштита од пламен.

Предности на производот

Во споредба со обичните трансформатори од сув тип, овој производ нуди пет основни предности:

Целосно бакарни намотки, одлична спроводливост:Сите намотки со висок и низок напон се намотани со користење на бакарна прачка без кислород, емајлирана правоаголна бакарна жица или бакарна фолија. Отпорноста на бакар (приближно 0,0172 Ω·mm²/m) е многу помала од отпорноста на алуминиумот (приближно 0,0283 Ω·mm²/m). Затоа, бакарните намотки со ист пресек имаат помал отпор, помало производство на топлина и поголема ефикасност на конверзија на моќноста. Трошоците за електрична енергија заштедени при долгорочно работење далеку ја надминуваат почетната инвестициска разлика.

Енергетска ефикасност на ниво 1, во согласност со Националната стратегија за двоен јаглерод:Нивото на загуба SCB13 е строго дизајнирано да ги исполни националните стандарди за енергетска ефикасност Ниво 1. Загубите без оптоварување се околу 10% помали од SCB12, а загубите на оптоварување се над 5% помали. За трансформатор од 1000 kVA што работи 8.000 часа годишно, ова заштедува над 10.000 јуани годишно во трошоците за електрична енергија, враќајќи ја разликата во цената во споредба со стандардните трансформатори во рок од 3-5 години.

Вакуумско лиење од епоксидна смола, сигурна изолација:Намотките се леат и се стврднуваат со увезена епоксидна смола Huntsman (или со еквивалентен квалитет) под вакуум, целосно елиминирајќи ги воздушните меури. Зацврстениот изолациски слој има висока механичка сила, отпорност на термички удар, отпорност на пукнатини и заштита од влага/нечистотија. Делумното празнење е контролирано под 5 pC, што е многу посупериорно од националните стандарди.

Силен капацитет за преоптоварување, се прилагодува на флуктуирачки оптоварувања:Под природно ладење, може да работи долгорочно со преоптоварување од 10%; со принудно воздушно ладење (инсталирани вентилатори), излезниот капацитет може да се зголеми до над 120% од номиналната вредност. За сезонски врвови на оптоварување (на пр., летна употреба на клима уред), не е потребно итно зголемување на капацитетот.

Отпорен на влага и контаминација, силна приспособливост кон животната средина:Површината на намотување од лиена епоксидна смола е мазна, густа и нехигроскопна. Дури и по исклучување во средини со 100% релативна влажност, може да започне директно при целосно оптоварување без претходно загревање. Особено погоден за влажни или корозивни средини, како што се подземни простории за дистрибуција, крајбрежни области со висока содржина на сол и хемиски постројки.

Карактеристики на производот

Структура на јадрото: Користи технологија за ламиниране со 45° целосно митриран чекор-преклоп, со основни екстремитети и јареми затегнати со ремени или плочи со висока цврстина. Примената на силиконски челик ориентиран кон зрно со висока пропустливост (B30R090 или повисок степен) ги минимизира загубите на хистерезата и на вртложните струи.

Нисконапонски намотки: намотани со бакарна фолија, фиксирани на краевите со смолести крајни прстени. Ширината на бакарната фолија е еднаква на висината на намотувањето, обезбедувајќи рамномерна аксијална амперска распределба на вртење и исклучително висока отпорност на електромагнетни сили на краток спој. Изолацијата на слоеви користи претходно импрегниран DMD материјал.

Високонапонски намотки: Намотани во слоевити сегменти со користење на емајлирана правоаголна бакарна жица од класа H, со излеана смола помеѓу секој слој, формирајќи цврста композитна изолација од епоксидна смола засилена со стаклени влакна. Крановите се извлекуваат од средината на ликвидацијата за да се подобри дистрибуцијата на импулсниот напон.

Систем за контрола и заштита на температурата: Секоја фазна намотка има претходно вградени PT100 платина RTD за следење на температурата на жешките точки во реално време. Придружниот интелигентен регулатор за температура има: дигитален приказ на температурата на серпентина, аларм за прекумерна температура (прилагодлива зададена точка), излез на патување со прекумерна температура и автоматско стартување/запирање на вентилаторот (ако е опционално инсталирано принудно воздушно ладење).

Опции за куќиште: опционални IP20 (цврсти предмети), IP23 (вертикална вода што капе) или IP40 (мали честички) заштитни куќишта, изработени од нерѓосувачки челик, легура на алуминиум или ладно валани челик обложен со прав. Куќиштата имаат отвори за вентилација и заклучени брави на вратите.

Поврзување и монтажа: Високонапонската страна користи силиконска гума целосно заштитени/целосни изолациски кабелски терминали или конвенционални терминали; нисконапонската страна користи калај обложени бакарни собирници. Дното на трансформаторот е опремено со канална челична основа и ролери за лесно позиционирање и движење.

Апликација за производ

Моќен трансформатор со сув тип на бакарна намотка SCB13 е идеален за следните сценарија:

Високи згради и комерцијални центри: Инсталирани во подрумски или во простории за дистрибуција на подот на опремата, напојување на лифтови, HVAC, осветлување и системи за заштита од пожари. Неговата незапалива карактеристика ги исполнува шифрите за пожар во зградите, а слабиот шум не ги вознемирува жителите на катот.

Индустриски и рударски претпријатија: Системи за дистрибуција на енергија во погони за производство на автомобили, фабрики за електронски компоненти и работилници за прецизна обработка. Целосно бакарните намотки издржуваат струјни бранови од честите стартувања/запирања на моторот, обезбедувајќи добра стабилност на напонот.

Обновливи извори на енергија : Засилено поврзување на мрежата за дистрибуирани PV електрани, помошни енергетски трансформатори за ветерни електрани, изолациски трансформатори за системи за складирање енергија. Високата енергетска ефикасност ги намалува загубите при конверзија на моќноста.

Транспортна инфраструктура : сервисни трансформатори на станици за станици на метрото, напојувања за згради со сигнали за брзи железници, центри за дистрибуција на електрична енергија на аеродромски терминал, енергетски системи на пристанишниот брег. Отпорноста на влага и способноста за издржување на краток спој ги задоволуваат барањата за висока доверливост на железничкиот транзит.

Центри за податоци и базни станици за комуникација: Обезбедување чиста, стабилна енергија за сервери, прекинувачи и UPS-системи. Тивкото работење (обично под 55 dB) не го вознемирува персоналот на центарот за податоци.

Детали за производство

Процес на намотување на бакарна фолија со низок напон

Нисконапонските намотки се намотани со употреба на бакарна фолија со целосна ширина на специјализирани машини за намотување на фолија. Рабовите на бакарната фолија се заоблени за да се спречи испуштање на корона. Со секое вртење, претходно импрегнирана DMD изолациона хартија автоматски се поставува помеѓу слоевите, а онлајн контролата на затегнатоста обезбедува цврсто намотување на бакарната фолија. По завршувањето на намотувањето, целиот склоп се става во калап за вакуумско леење на епоксидна смола, формирајќи монолитна структура без празнини. Овој процес ја подобрува способноста за издржување на краток спој на нисконапонски намотки за над 30% во споредба со конструкциите со намотани жица.

Високонапонски сегментиран слој намотување

Високонапонските намотки се поделени на 4-6 сегменти (палачинки), при што секој сегмент понатаму е поделен на 2-4 слоја. Каналите (или воздушните канали) помеѓу сегментите ја подобруваат дисипацијата на топлината, додека слоевитоста го намалува напонот меѓу слоевите. Крановите се земаат од специфични вртења на одредени сегменти и се означени со кабли со различна боја. Сите приклучоци користат лачно заварување со аргон или заварување со ладен притисок за да се обезбеди минимална отпорност на контакт.

Основен третман за намалување на бучавата

По завршувањето на ламинирањето на јадрото, целото јадро е вакумиран притисок импрегниран со специјално формулиран изолациски лак за намалување на бучавата, амортизирајќи ги микро-вибрациите помеѓу лимовите од силициум челик и помеѓу листовите и деловите за стегање. Силиконски гумени перничиња со висока температура се поставени помеѓу јадрото и намотките и помеѓу намотките и деловите за стегање. Со овие третмани, бучавата без оптоварување може да се задржи под 55dB (за 315kVA и подолу), споредлива со брмчењето на фрижидерот за домаќинство.

Сеопфатно фабричко тестирање

Секој SCB13 енергетски трансформатор со сув тип на бакарна намотка ги поминува следните тестови пред да ја напушти фабриката: мерење на отпорот на намотување; мерење на односот на напонот и верификација на векторска група; мерење на импеданса на краток спој и загуба на оптоварување; мерење на струја без оптоварување и загуба без оптоварување; отпор на изолација и мерење на диелектричниот фактор на дисипација; тест за издржување на применет напон; тест за издржување на индуциран напон; мерење на парцијално празнење. Податоците од тестот автоматски се снимаат и со пратката се доставува извештај за фабрички тест.

Параметар на производот (спецификација)

Пакување и постпродажба

Метод на пакување

1. Тело на трансформаторот обвиткано со водоотпорен PE филм, критичните области покриени со мека заштитна подлога.

2. Спакувани во цврсти гајби од иверица за извозна класа со дно со палети за ракување со виљушкар.

3. Внатрешност на гајби исполнети со експандиран полиуретан или саќе картонска амортизација за да се спречи оштетување од вибрации при транспорт.

4. Јасни ознаки однадвор: центар на гравитација, точки за подигање, отпорни на влага, не превртувајте.

Служба по продажбата

1. Бесплатен гарантен период: 12 месеци од датумот на испорака.

2. Секој дефект предизвикан од дефекти во дизајнот, материјалот или производството за време на гарантниот период ќе биде поправен или заменет бесплатно од нашата компанија (вклучувајќи разумни транспортни трошоци).
