Трансформаторска трафостаница од типот на кутија со високи перформанси за сигурна дистрибуција на енергија

Недостигот на урбано земјиште, долгите циклуси на градба на самото место и зголемената побарувачка за дистрибуирани енергетски мрежи често го комплицираат традиционалното распоредување на трафостаниците. Работејќи како специјализиран, кинески производител на трансформаторска трафостаница од типот кутија, Lugao Power Co., Ltd. ги елиминира овие тесни грла на проектот преку нашите фабрички составени, целосно интегрирани трафостаници кои комбинираат среден напонски разводни уреди, енергетски трансформатори и нисконапонска дистрибуција во единствен, компактен простор. Од 2016 година, нашиот капацитет со сертификат ISO9001 и SGS испорачува робусни американски и европски типови на трафостаници кои го намалуваат времето на инсталација до 60%, обезбедувајќи комунални услуги, EPC изведувачи и индустриски капацитети со сигурно решение за дистрибуција на електрична енергија со приклучување и репродукција, подготвено за итна услуга.

Како да изберете помеѓу американски и европски типски трафостаници за вашиот проект?

Кога ги оценуваат квалификуваните добавувачи на трансформаторска трафостаница од типот кутија, тимовите за инженерски набавки честопати прашуваат: Дали треба да специфицираме американски или европски стандарди за дизајн за нашата дистрибутивна мрежа? Одговорот зависи од контекстот на апликацијата и регионалните параметри на мрежата.

Трафостаниците од американски тип имаат специфичен дизајн со три прегради - трансформаторски, високонапонски и нисконапонски делови - при што преградата на трансформаторот обично користи целосно запечатена единица потопена во масло. Овој дизајн го нагласува компактниот отпечаток, нудејќи приближно една третина до една петтина од обемот на единици од европски тип со еквивалентен капацитет, што го прави особено погоден за надворешни инсталации во станбени заедници и урбани дистрибутивни мрежи со ограничена достапност на земјиште.

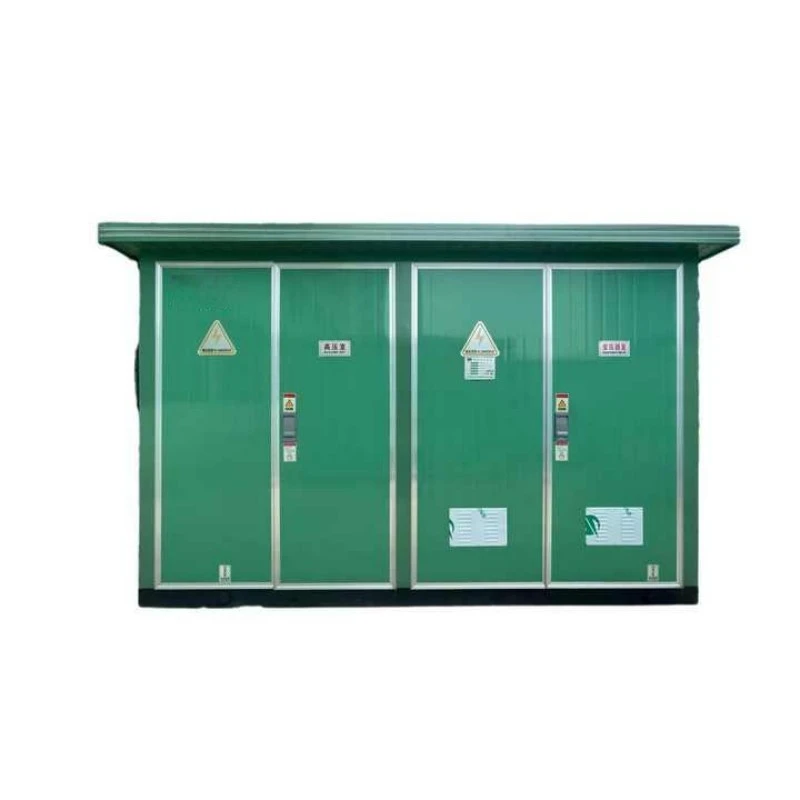

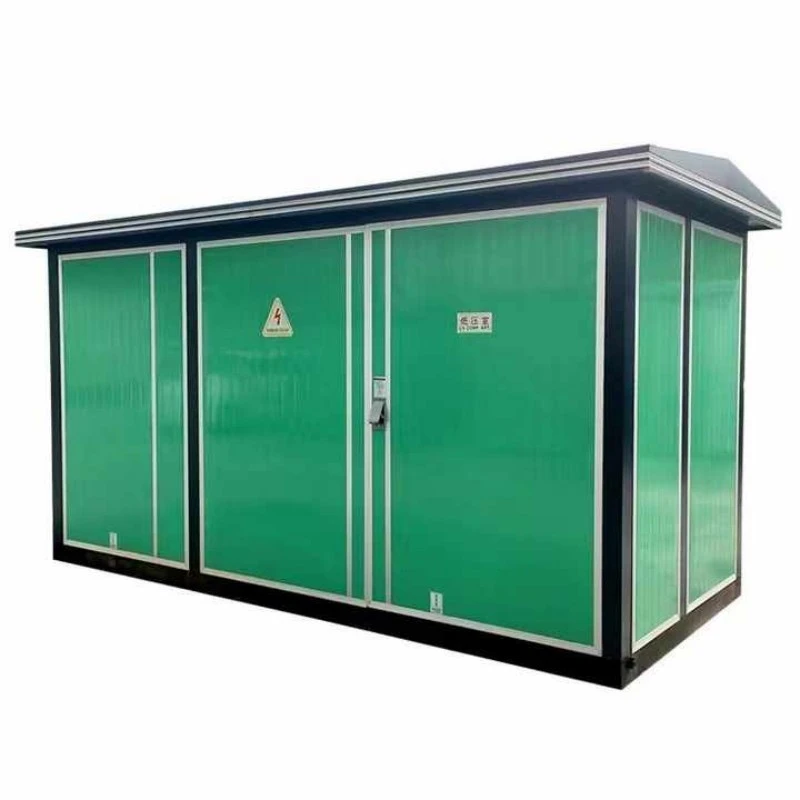

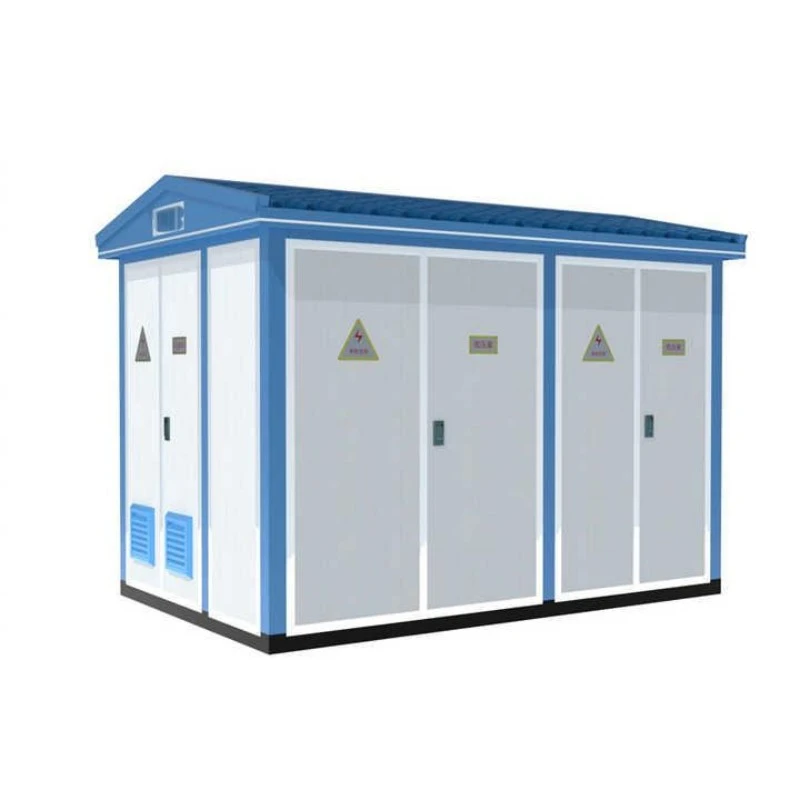

Спротивно на тоа, трафостаниците од европски тип усвојуваат помодуларна конфигурација заснована на просторија со одделни високонапонски разводни уреди, трансформатори и нисконапонски прегради во едно куќиште. Овој дизајн дава приоритет на услужливоста и флексибилноста, сместувајќи ги и трансформаторите потопени во масло и суви трансформатори и е широко прифатен во индустриски паркови, комерцијални комплекси и општински инфраструктурни проекти низ регионите со стандард на IEC.

Двата дизајни ги делат основните предности - пред-фабричко тестирање, минимални градежни работи и брзо распоредување - но изборот на крајот се усогласува со вашите локални стандарди за мрежа, достапната област на локацијата и преференциите за одржување.Лугаоги нуди двете конфигурации со целосно прилагодување, обезбедувајќи беспрекорна интеграција без оглед на регионалните барања.

Како Лугао обезбедува диелектричен интегритет и топлинска долговечност?

Трафостаниците од типот на кутија мора да издржат громови, пренапони на префрлување и континуиран термички стрес предизвикан од оптоварување. Трансформаторските трафостаници од типот на Lugao Box се конструирани со високо-диелектрични основи, потврдени преку ригорозни тестирања: отпорност на фреквенција на електрична енергија на 42 kV за една минута и отпорност на удари на гром на 75 kV на страната со висок напон. Овие прагови ги задоволуваат или надминуваат барањата за американски и европски типови на трафостаници, заштитувајќи ги внатрешните намотки на трансформаторот и компонентите на разводната опрема од пречки во мрежата.

Термичкото управување директно влијае на животниот век на изолацијата на трансформаторот. Нашата температура при целосно оптоварување се зголемува - приближно 45,1 K на високонапонски намотки и 52,9 K на нисконапонски намотки - постојано останува во рамките на пропишаните граници на IEC и IEEE. Дизајнот на куќиштето вклучува оптимизирани патеки за вентилација и површини за дисипација на топлина кои активно ја канализираат топлината од критичните компоненти, спречувајќи локализирани жаришта кои ја деградираат изолацијата на хартијата и го забрзуваат стареењето на маслото. Оваа термичка отпорност се претвора во пониски трошоци за животниот циклус и намалена фреквенција на одржување за вашата инвестиција во Power Transformer.

Кои структурни и еколошки заштити се интегрирани?

Изложена на временски услови, прашина и случајни влијанија, оградата на трафостаницата служи како прва одбрана од деградација на животната средина. Трафостаниците Лугао постигнуваат рејтинзи за заштита IP44, обезбедувајќи ефективна отпорност од навлегување на цврсти честички и прскање на вода, погодни и за инсталации од американски тип на отворен двор и за конфигурации од европски тип интегрирани во згради. Изградено од челик отпорен на корозија со антикорозивни површински третмани, куќиштето издржува екстремни температури на околината, висока влажност и корозивни крајбрежни атмосфери, обезбедувајќи структурен интегритет со децении на услуга.

Како Лугао ја потврдува способноста за краток спој?

Дистрибутивните мрежи неизбежно доживуваат струи на дефекти. Способноста на трафостаницата да ги преживее овие настани без внатрешна деформација или оштетување на собирницата не може да се преговара. Трансформаторските трафостаници од типот на Lugao Box се тестираат за отпорност на краток спој - на пример оценките вклучуваат 20 kA RMS на високонапонската страна - со пост-тест инспекции кои го потврдуваат интегритетот на спојката на собирницата и нула структурна деформација. Оваа потврдена механичка цврстина ги уверува проектните инженери дека нашите трафостаници ја одржуваат стабилноста на системот под најсложените услови на дефекти.

Каков капацитет, напон и конфигурации за ладење може да обезбеди Лугао?

Работилницата за производство ISO9001 и SGS сертифицирана во Лугао, опремена со професионални линии за склопување и полиња за тестирање со целосна моќност, произведува трансформаторски трафостаници од типот кутија во строга согласност со меѓународните стандарди IEC, GB, CE и CCC, поддржувајќи директно вклучување и играње без скапи модификации на локацијата.

Класи на напон и опсег на капацитет

30kV / 35kV Американски и европски тип трафостаници:Дизајниран за комунални дистрибутивни трафостаници, колекторски системи на ветерни електрани и тешки индустриски зони кои бараат среднонапонска трансформација со издржливост на краток спој и ниски нивоа на делумно празнење.

24kV (20kV) Smart/Compact Box Трафостаница:Опремен со интелигентни модули од двете страни на HV и LV, што овозможува далечинско управување, сензори, сигнализација и регулација за апликации за автоматизација на државната мрежа. Погоден за урбани високи згради, станбени куќи и општинска инфраструктура.

11kV / 10kV Дистрибутивна трафостаница:Идеален за комерцијални комплекси, станбени заедници и проекти за рурална електрификација. Се одликува со дизајн на брановиден резервоар или опции за трансформатор од сув тип, со што се елиминираат барањата за одржување на конзерваторот и се обезбедува сигурна работа во сурови надворешни средини.

Опции за трансформатор и прекинувач

Лугао нуди флексибилни внатрешни конфигурации за да одговараат на специфичните барања на проектот:

Тип на трансформатор: Целосно затворено потопено во масло(S9, S11, S13, SH15) или опции за сув тип (SCB10, SCB11, SCBH15), кои одговараат на преференциите за безбедност од пожар и животна средина.

Високонапонска преклопна опрема:Шкафови XGN15, HXGN17 или KYN28A со конфигурации на прекинувач за оптоварување или вакуумски прекинувач, потпорна прстенести мрежа, терминал или двојни режими на напојување.

Нисконапонска дистрибуција:GGD, GCS илиMNS разводна опремасо дојдовни, појдовни и реактивни компензациони функции, потпорни структури од типот на панели или монтирани во кабинет.

Како да изберете идеална трафостаница од типот кутија за урбани локации со ограничен простор?

За традиционалните трафостаници со изобилство подна површина, конвенционалните инсталации од типот на зграда остануваат изводливи. Сепак, урбаните подземни трафостаници, компактните ГИС инсталации и пренатрупани комерцијални области бараат решенија оптимизирани за просторот. Лугао нуди приспособена оптимизација на отпечатокот, намалувајќи ги севкупните барања за површината на земјата со користење на разводни уреди со висока густина и интегрирани дизајни на трансформатори. Трафостаниците од американски тип, со нивниот компактен волумен, се особено прилагодени за дистрибуција во станбена заедница каде што трошоците за земјиште се огромни. Единиците од европски тип, иако се поголеми, нудат супериорен сервисен пристап за индустриски апликации каде фреквенцијата на одржување е поголема.
