Трансформаторско масло за изолација на кутијата од типот на компактна трафостаница од американски тип

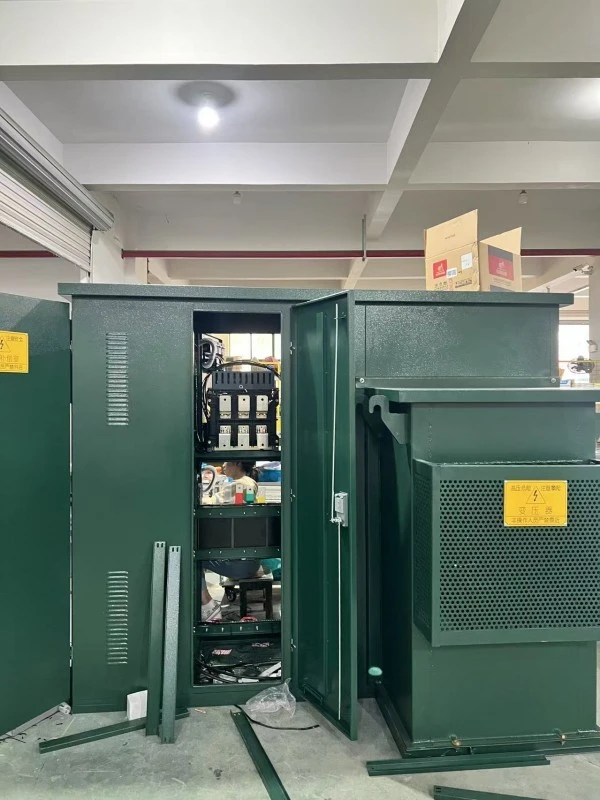

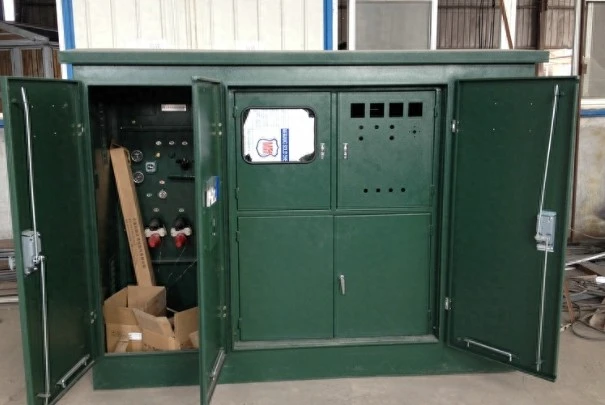

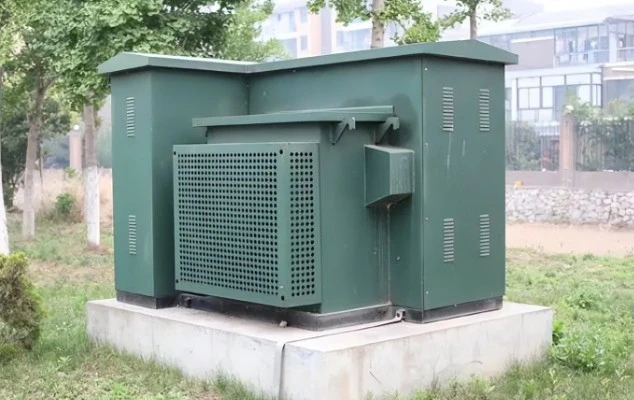

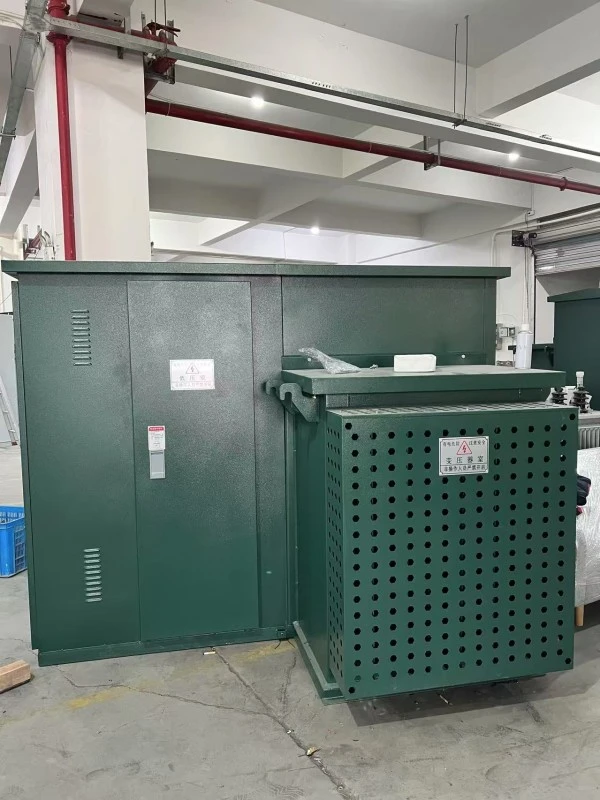

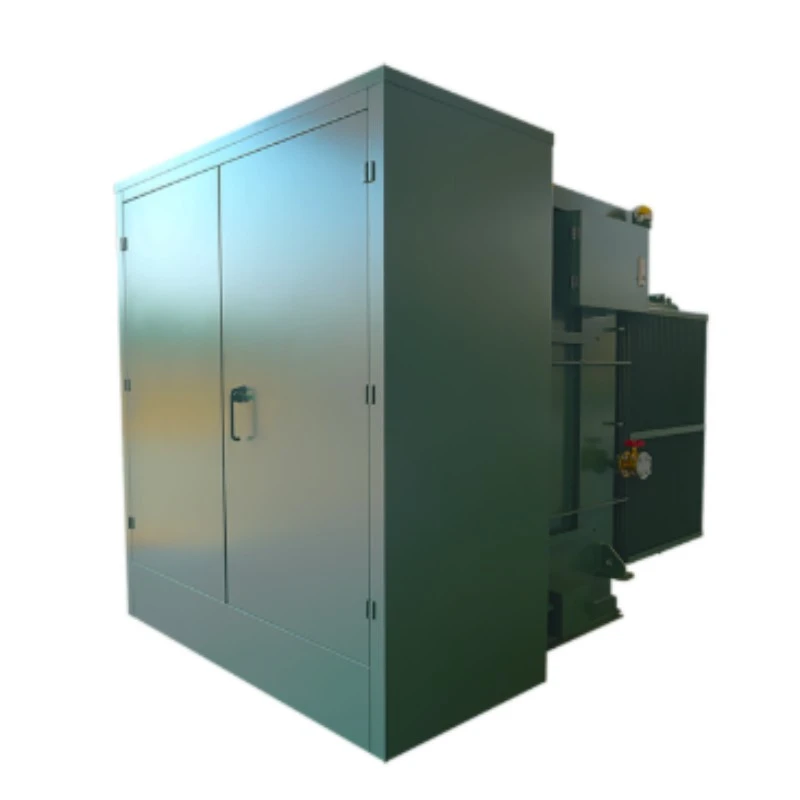

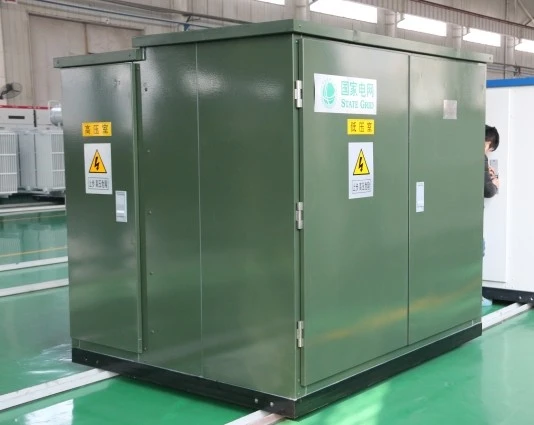

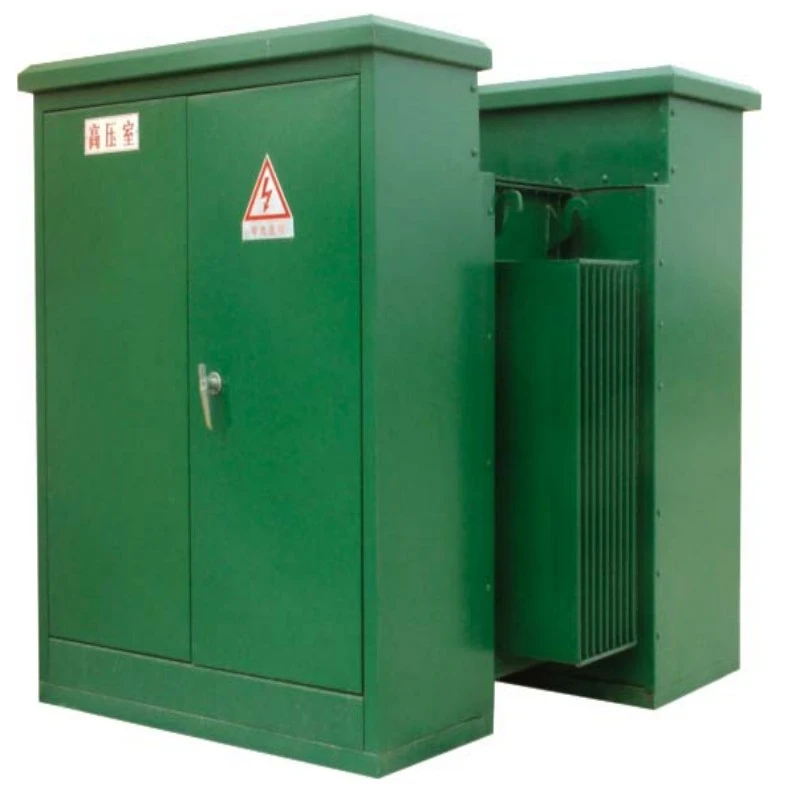

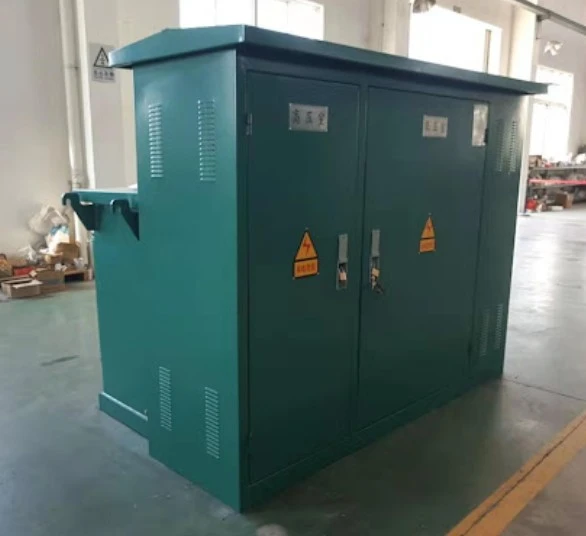

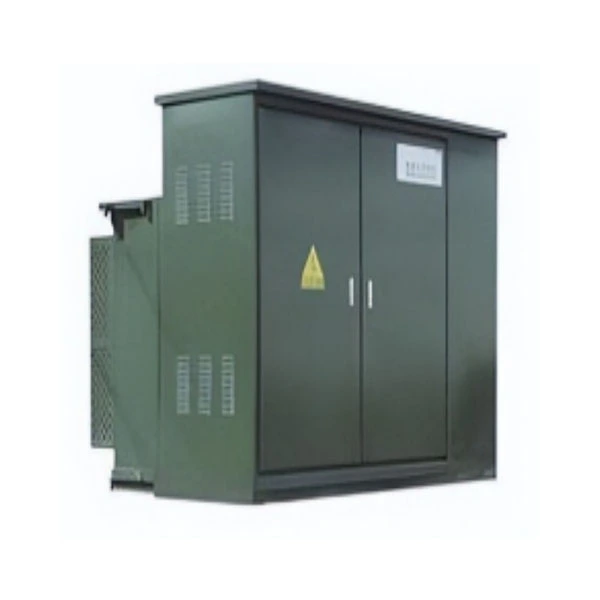

Трансформаторската изолација на маслото, Box-Type Compact American Type Trafstation е целосно интегрирано, префабрикувано решение за дистрибуција на електрична енергија. По дефиниција, тоа е компактен, монтиран на лизгачки склоп кој комбинира aвисоконапонска разводна опрема, енергетски трансформатор потопен во масло и нисконапонски дистрибутивни панели во едно, запечатено метално куќиште.

Што е тоа:

За разлика од традиционалните трафостаници во европски стил кои одвојуваат компоненти, оваЕдиница од американски типго користи трансформаторското масло и како електричен изолатор и како медиум за ладење. Резервоарот на трансформаторот е структурно интегриран со куќиштето, создавајќи унифициран образец од типот „кутија“.

Што прави:

Оваа трафостаница е дизајнирана да ја трансформира високонапонската примарна електрична енергија (обично од 12 kV до 36 kV) во нисконапонска корисна моќност (208V до 480V). Врши три критични функции:

1. Спуштање на напонот: Го намалува средниот напон до искористените напони.

2. Заштита: Куќи со осигурувачи и прекинувачи за заштита на низводните мрежи од дефекти.

3. Дистрибуција: Управува и дистрибуира енергија до станбени заедници, комерцијални центри или индустриски капацитети.

Трафостаницата со компактна американска типка за изолација од трансформаторско масло се истакнува во средини каде што просторот е највисок, но доверливоста не може да се загрози. Ја елиминира потребата од посебен ограден двор или бетонски свод, бидејќи сите живи делови се целосно затворени.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

П1: Што ја прави трафостаницата со компактен американски тип Кутија со изолација од масло од трансформатор различна од стандардниот трансформатор монтиран на подлога?

А1: Разликата лежи во интеграцијата. Стандарден трансформатор монтиран на подлога е само трансформатор. Нашата трафостаница од компактен американски тип Box-Type вклучува високонапонска преграда со прекинувачи и осигурувачи за прекин на оптоварувањето, плус панел за прекинувач со низок напон. Тоа е „трафостаница во кутија“, додека стандардната единица е едноставно трансформатор. Изолацијата на маслото исто така обезбедува супериорна способност за гаснење на лакот при дефекти.

П2: Како изолацијата на маслото има корист за моето работење во екстремни климатски услови?

А2: Маслото за трансформатор има поголема диелектрична сила од воздухот и значително подобра топлинска спроводливост. Во топла клима (до 50°C), маслото ја апсорбира топлината од јадрото и намотките, фрлајќи ја низ брановидните ѕидови на резервоарот. Во ладна клима, маслото одржува стабилен вискозитет, спречувајќи внатрешен лак. Ова ја прави трафостаницата со компактен американски тип на трансформаторска изолација од типот кутија идеална за пустини, крајбрежни региони и снежни планински премини.

П4: Може ли да ја прилагодам излезната конфигурација на низок напон?

А4: Да. Нудиме конфигурабилни нисконапонски панели со 2 до 8 начини, вклучувајќи ги и излезите MCCB (Molded Case Circuit Breaker). Може да додадете и прегради за мерење, громобрани и кондензатори за автоматска корекција на факторот на моќност.

Апликативни сценарија

1. Станбени поделби: Напојува подземни фидер мрежи за станбени комплекси.

2. Ветерни и соларни фарми: го зголемува напонот на генераторот или го намалува напонот на мрежата за помошна енергија.

3. Станици за полнење EV: Обезбедува посветена 480V-3фазна енергија за брзи DC полначи.

4. Индустриски паркови: Служи како привремена или постојана компактна трафостаница за градежна моќност.

5. Проекти за урбана обнова: Ги заменува старите трансформатори од типот на свод каде што поплавите претставуваат ризик.

Детали за производство и конкурентни предности

Детални компоненти:

● Конструкција на резервоарот: Нашиот резервоар користи ладно валани челик од 2,5 mm – 3,0 mm (конкурентите често користат 1,5 mm). Брановидните перки се роботски заварени за 100% спречување на истекување на масло.

● Јадро и намотки: Ние користиме силициумски челик ориентиран кон зрно со висока пропустливост (одделение М4). Бакарните намотки (не алуминиумски) се целосно заковани за да се намали загубата на хистереза.

● Квалитет на масло: Пополнуваме со инхибирано трансформаторско масло (стандард IEC 60296) со пробивен напон >60 kV. Изборно: Природен естер (растително масло) за биоразградливи барања.

l Прекинувач за HV: Вклучува прекинувач за прекин на оптоварување во 4 позиции (Затворен/Отворен/Заземјен/Поврзан) со видливи индикатори за прекин.

● Систем за боја: 5-чекор предтретман + епоксиден прајмер богат со цинк + полиестерски горен слој. Спреј со сол тестиран повеќе од 500 часа.

Предности на производството наспроти конкурентите:

Најчесто поставувани прашања

П1: Трафостаницата со компактна американска типка од типот на кутија за изолација на трансформатор пристигна со низок притисок на маслото. Дали протекува?

О: Не. Ние испраќаме единици со мало азотно ќебе за да спречиме оксидација. Манометарот може да биде нула. Откако ќе се наполни со свежо масло до индикаторот за нивото (приближно 5-10 см над јадрото), оставете го да отстои 6 часа. Ако нивото повторно падне во рок од 24 часа, контактирајте не за проверка на пломбите.

П4: Дали обезбедувате резервни делови за трафостаницата за изолација на маслото на трансформаторот Box-Type Compact American Type?

О: Да. Ние располагаме со високонапонски осигурувачи (стил на bay-o-net), нисконапонски прекинувачи, мерачи на нивото на масло, вентили за ослободување на притисокот и комплети за дихтунзи повеќе од 10 години. Нарачајте кој било резервен дел преку нашиот веб-портал за 48-часовна испорака.

П5: Како да го тестирам квалитетот на маслото по 2 години работа?

О: Користете тестер за јачина на диелектрична нафта (ASTM D877). Земете примерок од долниот вентил за одвод. Јачината на диелектрикот треба да биде >30 kV. Ако падне под 20 kV, филтрирајте го маслото или заменете го. Препорачуваме годишна анализа на растворен гас (DGA) за единици над 1000 kVA.

П6: Дали трафостаницата со компактна американска типка на кутија за изолација од трансформатор е компатибилна со системи за паметна мрежа?

О: Апсолутно. Изборните додатоци вклучуваат: 4G/5G единици за далечинско следење (температура на маслото, притисок, струја на оптоварување) и порти RS485/Modbus RTU. Можете да го интегрирате директно во вашиот SCADA систем.

Служба по продажбата

Гарантен период: 12 месеци од датумот на пуштање во работа или 14 месеци од датумот на испорака (што и да е прво).

Покриеност: Сите производни дефекти, вклучително и дефект на јадрото, кратки кола на намотување, истекување масло од заварување иразводна опремамеханички дефект.
