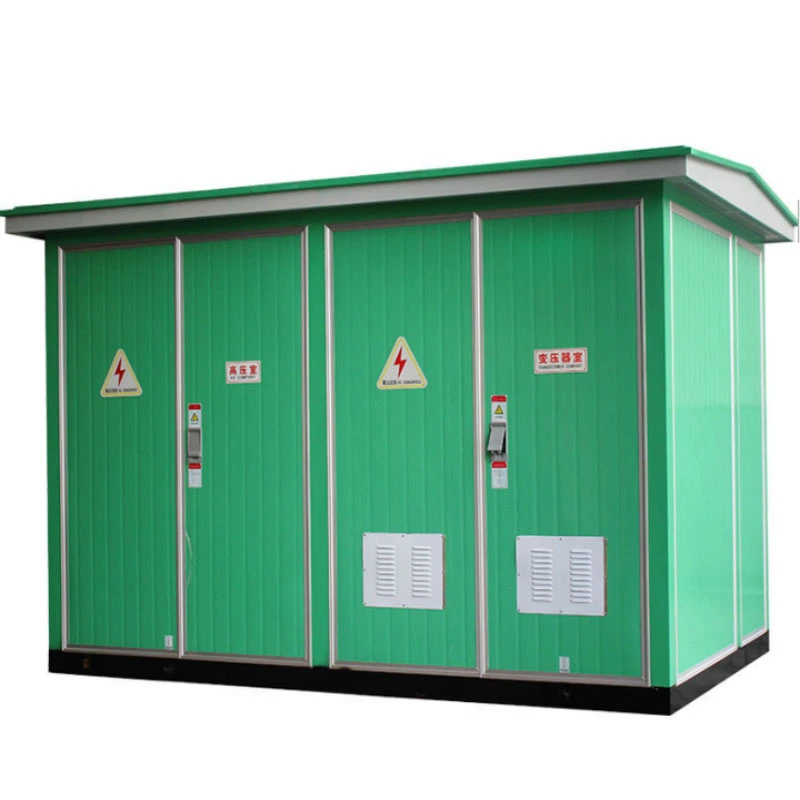

Интелигентна префабрикувана надворешна трафостаница од типот кутија

Што е оваа опрема?

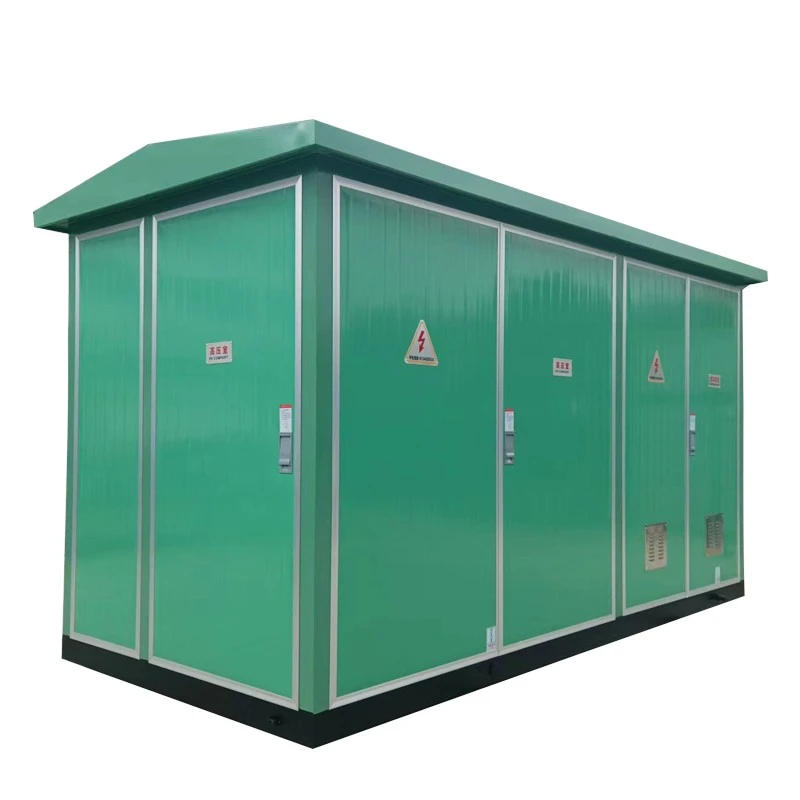

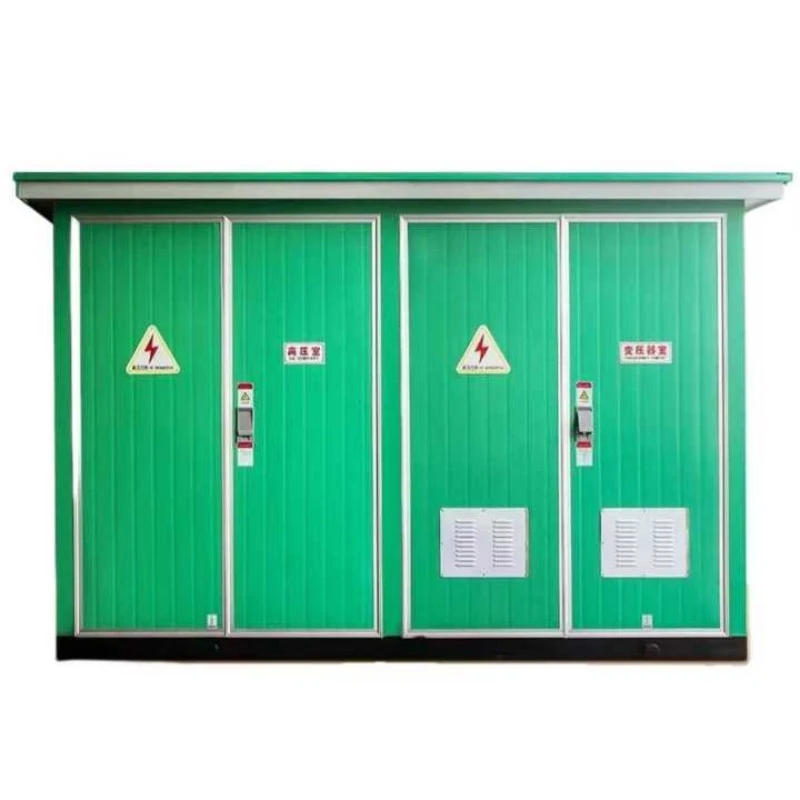

YB-24 Интелигентната монтажна надворешна трафостаница од типот кутија е фабрички составена, компактна единица за дистрибуција на енергија која интегрирависоконапонска разводна опрема, енергетски трансформатор и нисконапонска дистрибутивна опрема во единствено атмосферско куќиште. Припаѓа на семејството на префабрикувани трафостаници, познати и како „компактни трафостаници“ или „спакувани трафостаници“.

Распределба на кодот на моделот:

YB — Префабрикувана трафостаница од типот кутија

24 — Дизајнерски сериски код, кој претставува интелигентна контрола и модуларна конфигурација

Што прави тоа?

Основната функција на оваа опрема е да прима електрична енергија со висок напон (обично 10kV или 35kV), да ја сведе на низок напон (400V/380V) преку интегриран трансформатор и безбедно да ја дистрибуира до оптоварувањата на крајните корисници како што се станбени заедници, комерцијални плоштади, фабрики за полнење или EV.

За разлика од традиционалните цивилни трафостаници, YB-24 не бара монтажа на поединечни компоненти на лице место. Тој е целосно претходно поврзан, претходно тестиран и испорачан како единечна единица. Користи сув тип или биоразградлив трансформатор наполнет со масло без масло (опционално) и се потпира на природно или присилно воздушно ладење. Интелигентниот систем за контрола овозможува далечинско стекнување податоци, аларм за дефекти и автоматско префрлување, што го прави идеален за апликации за паметна мрежа.

Предности на производот

YB-24 Интелигентната префабрикувана надворешна трафостаница од типот кутија нуди јасни предности во однос на традиционалните трафостаници:

1. Заштеда на простор и брза инсталација

Зазема само 40% од отпечатокот на конвенционалната цивилна трафостаница

Може да се инсталира на едноставна бетонска подлога во рок од 2-3 дена

Нема потреба од посебни простории за опрема или шахти за вентилација

2. Висока интелигенција

Стандардно опремено со RTU (далечинска терминална единица)

Поддржува 4G/5G или комуникација со влакна

Следење во реално време на напонот, струјата, факторот на моќност, температурата и статусот на вратата

Далечинско патување/затворање и прилагодување на параметрите

3. Безбедност и заштита на животната средина

Изборен дизајн без масло (трансформатор од сув тип)

Високонапонска преграда отпорна на лак

Оценка за заштита IP54 спречува навлегување прашина и вода

Влез на кабел од дното, елиминирајќи ги изложените делови под напон

4. Ефективен животен циклус

30–40% помала почетна инвестиција од цивилните трафостаници

60% намалување на трошоците за нискоградба

Пониски трошоци за одржување поради замена на модуларна компонента

5. Прилагодливост на суровата средина

Работен температурен опсег: -25°C до +55°C

Антикорозивен слој за крајбрежни или индустриски области

Внатрешен систем за греење опционален за ладни региони

Карактеристика на производот

Апликација за производ

YB-24 Интелигентната монтажна надворешна трафостаница од типот на кутија е погодна за широк опсег на сценарија каде што е потребно брзо распоредување, мал отпечаток и интелигентно работење.

Детали за производство

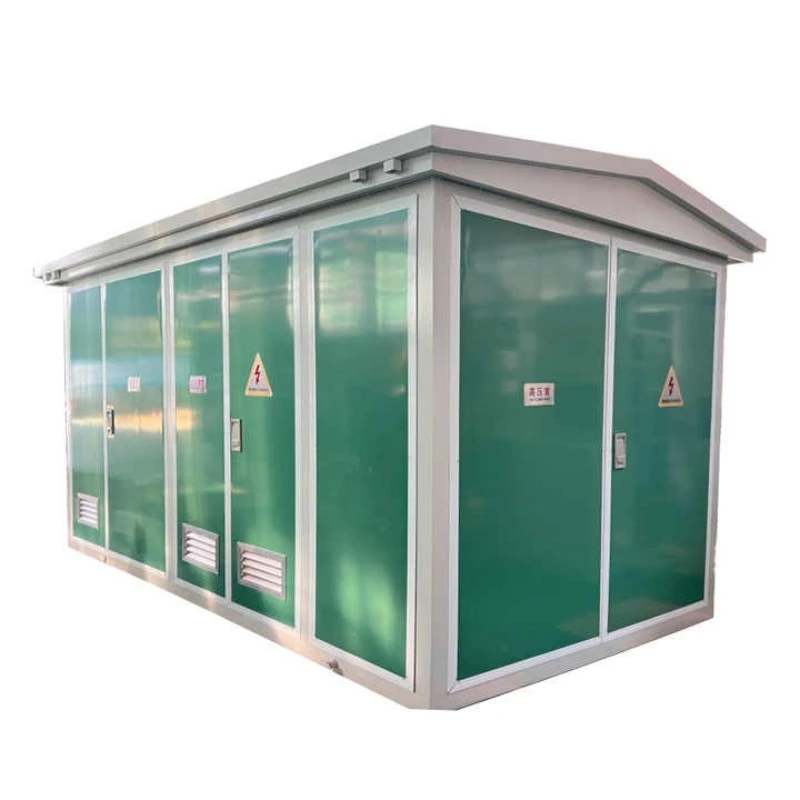

1. Производство на куќиште

ЦПУ удирање, виткање и заварување за висока прецизност

Двослоен прашок (прајмер богат со цинк + полиестер врвен слој) ≥80μm

Тест со прскање со сол ≥500 часа

Покрив со наклон од 5° за да се спречи собирање на водата

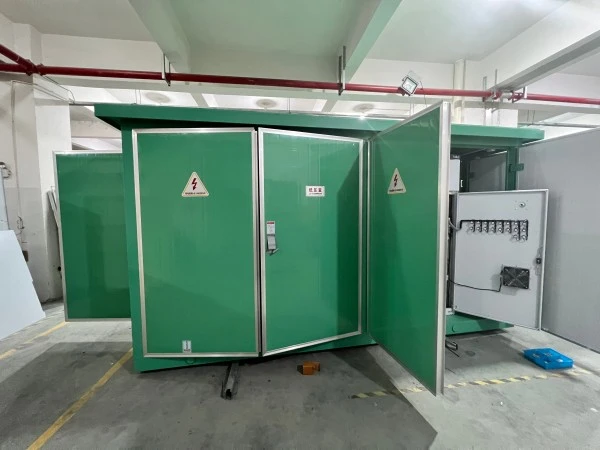

2. Внатрешен распоред

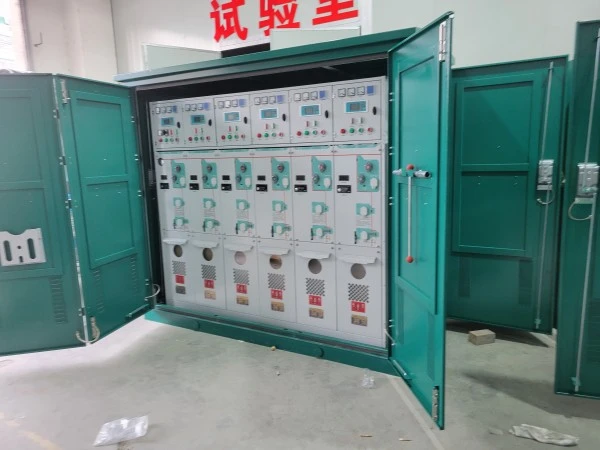

Преграда за HV: главна единица на прстенот SF6 или прекинувач за прекин на товарот, громобран, високонапонски осигурувач

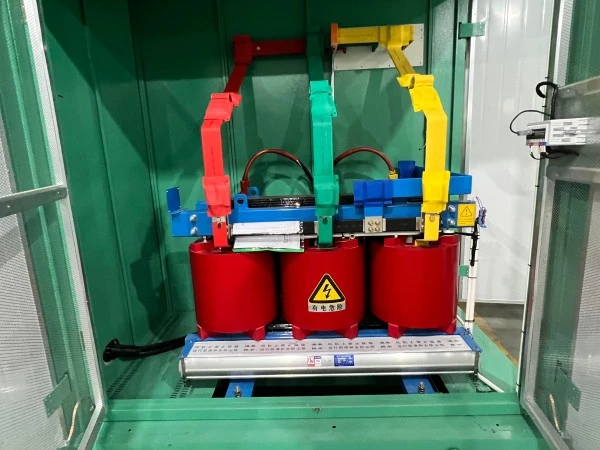

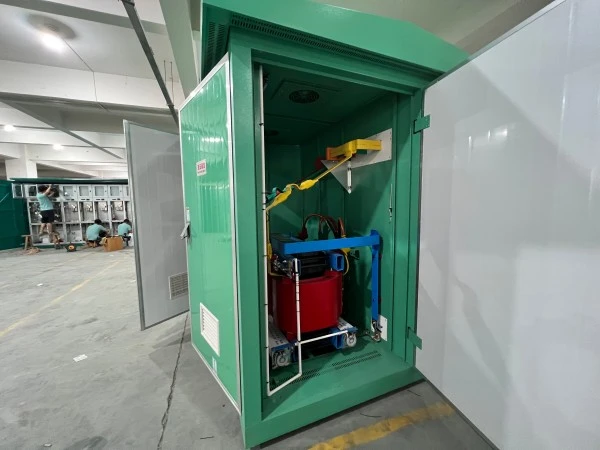

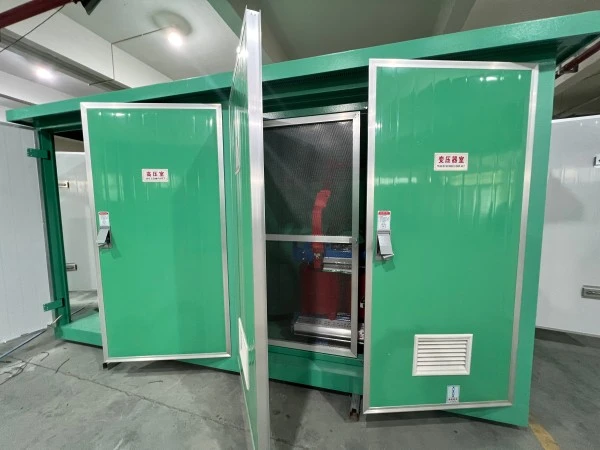

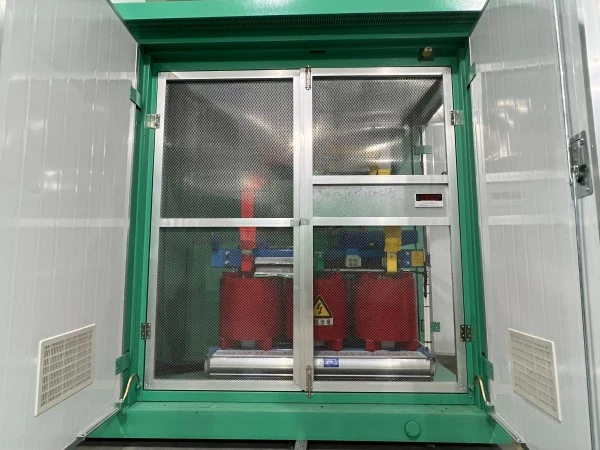

Преграда за трансформатор: Трансформатор монтиран на ролери, преден панел што се отстранува за лесно одржување

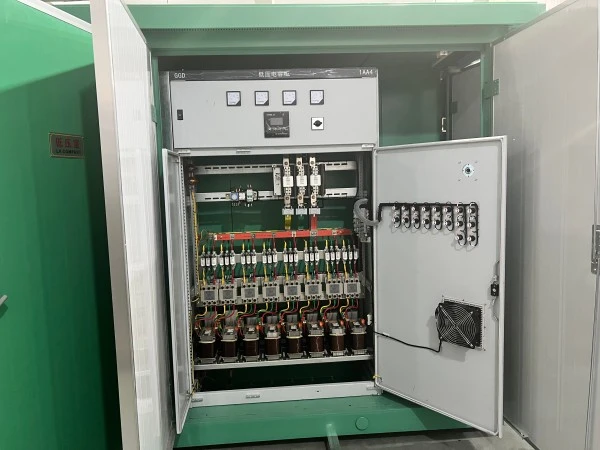

Преграда за НН: главен прекинувач, прекинувачи на гранки, автоматска банка со кондензатори, интелигентен терминал за следење

Сите прегради одделени со огноотпорни метални прегради (класа А)

3. Детали за интелигентен систем

Следење на температурата: PT100 сензори на намотките на трансформаторот и внатрешноста на куќиштето

Статус на вратата: Магнетен контакт прекинувач со аларм во облак

Мерење енергија: Класа 1 или 0,5S двонасочен метар

Далечински управувач: Поддржува IEC 60870-5-101/104, DNP3.0

Локална контрола: HMI заштитена со лозинка со евиденција на настани

4. Влез и заземјување на кабел

Влез на долен кабел со гумени шипки (одржување на рејтингот IP54)

Посебна бакарна заземјувачка шина (40×4mm) низ сите прегради

Отпорност на заземјување ≤4Ω

5. Тестирање на квалитет пред испорака

Тест за издржување на напонот на фреквенција на напојување (35 kV за страната HV, 2,5 kV за страната LV)

Тест за сооднос на вртежи на трансформаторот и губење без оптоварување

Тест за комуникација на интелигентен систем (30 мин континуирано пинг)

Тест за дожд (симулиран 10 mm/min за 1 час)

Пакување и услуга по продажбата

Пакување

Целата единица завиткана во стреч филм + агли од брановидни картони

Дрвена основа за палети со отвори за виљушкар

Кеси за сушење внатре во куќиштето за да се спречи влага за време на испораката

Сите надворешни отвори запечатени со водоотпорна лента

Посветеност на услугата по продажбата

Гарантен период: 12 месеци од датумот на испорака (може да се продолжи на 24 или 36 месеци со платен договор за услуга)

Најчесто поставувани прашања (ЧПП)

П1: Дали YB-24 Интелигентната монтажна надворешна трафостаница е погодна за крајбрежни области со висока соленост?

О: Да. Стандардното куќиште користи антикорозивен прашок со дебелина ≥80μm и поминува тест со прскање со сол од 500 часа. За високо корозивни средини (на пр., пристаништа, хемиски постројки), нудиме куќишта од нерѓосувачки челик 304/316 и дополнителна облога на внатрешните собирници.

П2: Дали трансформаторот може да се замени без да се замени целата трафостаница?

О: Да. Преградата на трансформаторот е дизајнирана со отстранливи странични панели и ролери. Трансформаторот може да се извлече од предната или од страната и може да се вметне единица за замена без да се нарушат преградите HV или LV. Оваа модуларност е клучна карактеристика на дизајнот YB-24.

П3: Дали интелигентниот систем поддржува поврзување со SCADA систем од трета страна?

О: Да. Стандардниот контролер поддржува Modbus RTU преку RS485 и Modbus TCP преку етернет. Може да се конфигурира и за протоколи IEC 60870-5-101/104 или DNP3.0. Обезбедуваме комплетна мапа на регистар за системска интеграција.

П4: Дали е дозволено YB-24 да се поставува во близина на станбени згради во однос на ограничувањата за бучава?

О: Да. Со трансформатор од сув тип, нивото на бучава е ≤55dB на 1 метар, што ги исполнува станбените граници. За трансформаторите потопени во масло, додаваме подлоги за амортизација на вибрациите и акустична обвивка во преградата на трансформаторот, намалувајќи ја бучавата на ≤48dB.

П5: Кое е стандардното време за испорака?

О: За стандардни конфигурации (800kVA или подолу, IP54, челично куќиште, со главна единица на прстенот), испораката е 15---20 работни дена по потврдата на нарачката. Прилагодените проекти (нерѓосувачки челик, специјална боја, дополнителна висина за влез на надземни линии) бараат 25---30 работни дена.
