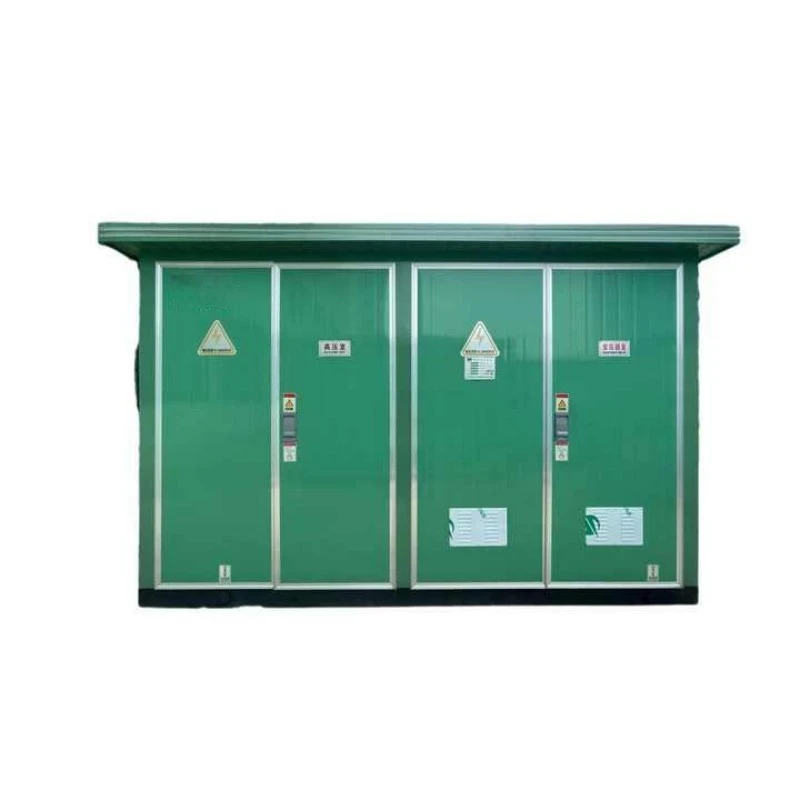

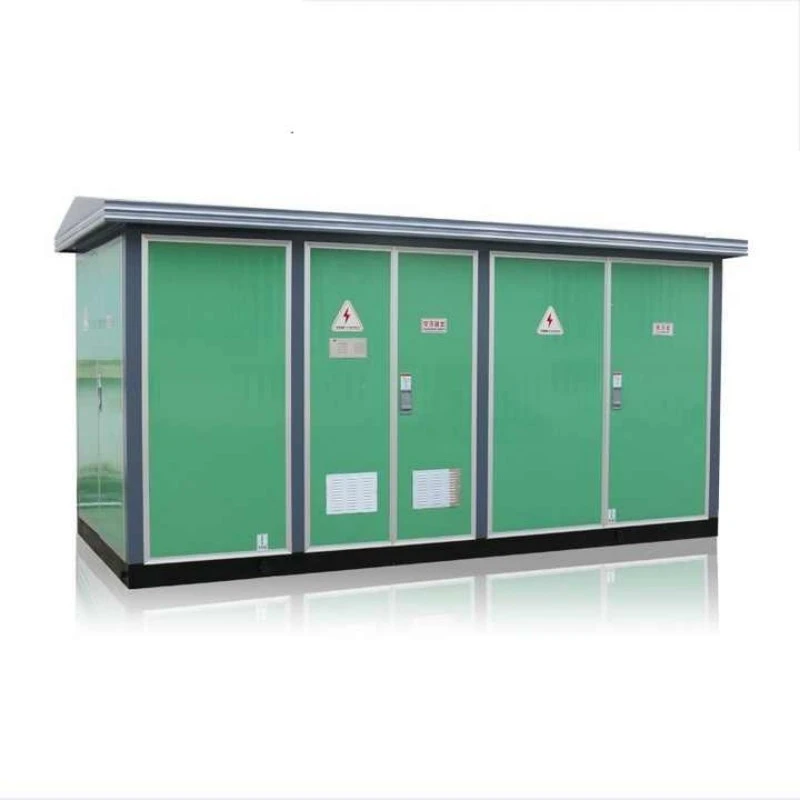

Префабрикувана компактна трафостаница од европски тип

Префабрикувана компактна европска трафостаница е фабрички составена единица за дистрибуција на енергија со три комори, дизајнирана да прима, трансформира и дистрибуира среднонапонска електрична енергија до нисконапонски оптоварувања. За разлика од традиционалните бетонски трафостаници за кои е потребна неколкунеделна градба на лице место, овој агрегат пристигнува подготвен за приклучување.

Што е тоа?

Префабрикувана компактна трафостаница од европски тип (позната и како аЕвропска кутија трафостаница) се состои од три различни, одвоени прегради:

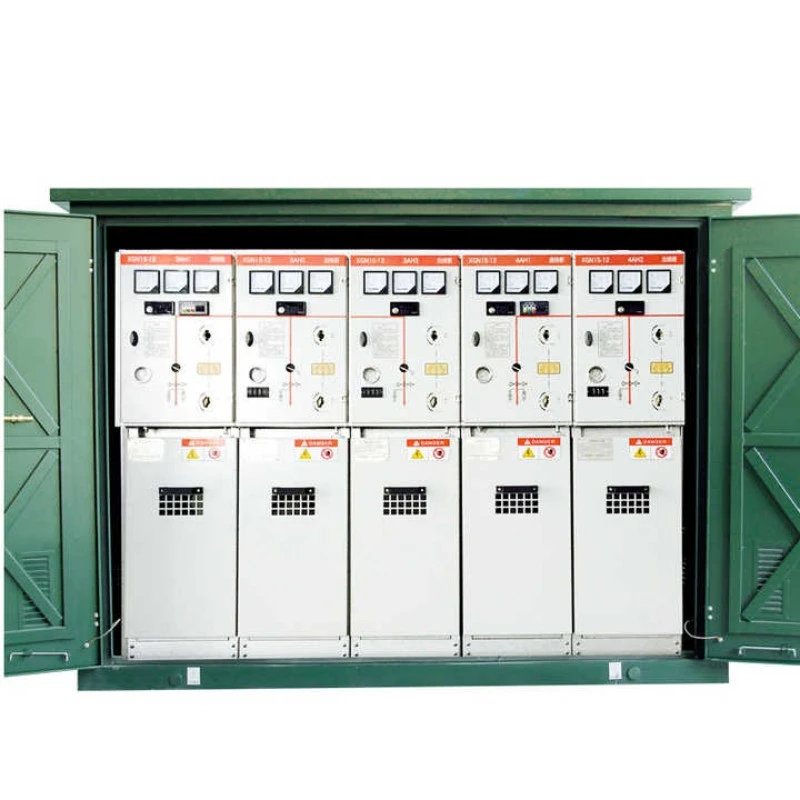

1. Преграда за висок напон (ВН): Расклопни уреди за куќи, заштитни релеи и мерни уреди.

2. Преграда за трансформатор: Содржи трансформатор потопен во масло или сув тип.

3. Преграда за низок напон (LV): Содржи дистрибутивни панели, прекинувачи и појдовни фидери.

Овие три комори се наредени во форма „I“ или „II“ во единечна, атмосферска челична или композитна кутија. Секоја преграда е физички одделена со метални прегради за да се спречи ширење на дефектот.

Што може да направи?

Оваа опрема извршува три основни функции:

1. Намалена конверзија на напонот: Го претвора дојдовниот среден напон (6kV, 10kV, 20kV, 35kV) во употреблив низок напон (400V, 230V).

2. Заштита и изолација: Автоматски ги изолира неисправните кола преку осигурувачи или прекинувачи, заштитувајќи ги средствата низводно.

3. Управување со оптоварување: Дистрибуира енергија на повеќе излезни кола, овозможувајќи селективно префрлување, мерење и следење.

Бидејќи префабрикуваната компактна трафостаница од европски тип е претходно поврзана со жици и тестирана во фабриката, таа ги елиминира сложените грешки во поврзувањето на теренот. Служи како нервен центар за конечна дистрибуција на енергија во станбени блокови, фабрики, соларни фарми и станици за полнење ЕВ.

Предности на производот

Кога ќе ја изберете префабрикуваната компактна европска трафостаница од Lugao Power, добивате пет различни конкурентни предности во однос на конвенционалните трафостаници и алтернативите од американски тип.

Предност 1: Безбедност на супериорен персонал

Дизајнот со три прегради „преграден“ е белег на секоја вистинска монтажна компактна трафостаница од европски тип. Секој дел е целосно испреплетен со механички и електрични брави. На пример, вратата LV не може да се отвори освен ако главниот прекинувач не е ИСКЛУЧЕН; вратата HV не може да се отвори освен ако прекинувачот за заземјување не е ЗАТВОРЕН. Оваа секвенцијална безбедносна логика го спречува директното изложување на предниот дел, драстично намалувајќи ги ризиците од трепкање на лакот за операторите. За разлика од нив, трафостаниците од американски тип често имаат изложени делови под напон за време на замена на осигурувачите.

Предност 2: Способност за непрекинато напојување

За разлика од единиците од американски тип каде што заменувањето на осигурувачот бара исклучување на енергијата на целиот трансформатор, нашата Префабрикувана компактна европска трафостаница овозможува независно одржување. Можете да ја отворите преградата LV за отчитување на мерачот додека страната HV останува во живо. Понапредните верзии можат да сместат RMU (Ring Main Unit) со префрлување на јамка, овозможувајќи конфигурација „два-влегува-два-излез“ што ја одржува струјата до корисниците низводно дури и за време на дефекти нагоре. Ова го прави незаменлив за болниците и центрите за податоци.

Предност 3: Одлично термичко управување

Секоја трансформаторска преграда има присилна вентилација (автоматски термостатски контролирани вентилатори) плус природни конвекциски решетки. Физичкото одвојување значи дека топлината генерирана од трансформаторот не влијае на чувствителните електронски релеи во преградата за ВН. Нашите тестови покажуваат дека внатрешната температура останува за 15-20°C пониска од несегментираните дизајни за време на летните врвни оптоварувања, што директно го продолжува животниот век на изолацијата.

Предност 4: Екстремна приспособливост кон животната средина

Изграден на минимум IP54 (неправилен и заштитен од млаз вода), куќиштето издржува прскање со сол, песочни бури и силен дожд. Воздушниот јаз од 40 mm плус грејачите против кондензација ја спречуваат внатрешната влага. Опсег на работа: -40°C до +55°C. Оваа робусност е причината зошто Префабрикуваната компактна Европска трафостаница е стандардниот избор за крајбрежни фарми со ветерници и пустински соларни проекти.

Предност 5: Пониски вкупни трошоци на сопственост (TCO)

Почетната куповна цена може да биде 15-20% повисока од споредливата единица од американски тип, но TCO над 20 години е 30% пониска. Зошто? Единиците од европски тип имаат заменливи, модуларни компоненти (менувате само неисправен осигурувач, а не целата собирница). Кампите за складирање на нафта ги спречуваат казни за контаминација на земјата. Минималните градежни работи (само рамна бетонска подлога) наспроти изградбата на бетонска просторија заштедуваат 5.000–10.000 УСД по единица во работната инсталација.

Карактеристики на производот

Подолу се дадени специфичните инженерски карактеристики на нашата префабрикувана компактна европска трафостаница:

Детали за производство

Лугао Пауер ја произведува секоја префабрикувана компактна трафостаница од европски тип во нашата фабрика од 25.000 m² сертифицирана со ISO 9001. Подолу се клучните детали за производството што го разликуваат нашиот квалитет.

Избор на материјал

Челик: Увезен галванизиран челик DX51D+Z275, стрижен и свиткан на CNC купола (толеранција ±0,2 mm).

GRP (Полиестер засилен со стакло): Понуден за крајбрежни нарачки – нула корозија, но повисока цена. Огноотпорна класа VO (UL94).

Јадро на трансформаторот: аморфен метал или силикон челик CRGO (одделение M5, дебелина од 0,23 мм). Загубата без оптоварување е намалена за 70% во споредба со стандардниот челик.

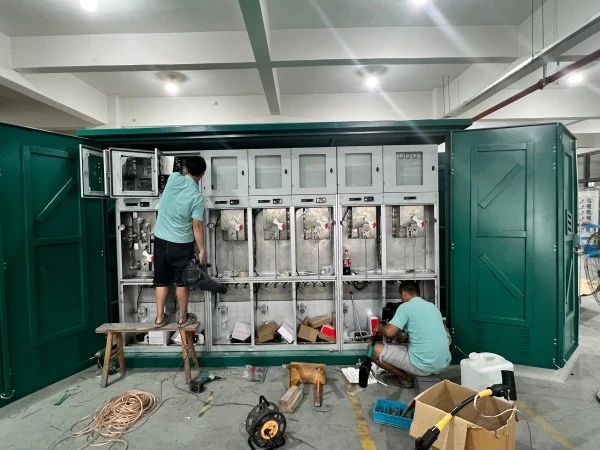

Процес на склопување

Изработка на прегради: Одделни жици за заварување за HV, трансформатор и LV делови. Секоја преграда се тестира за истекување со раствор од сапун (за задржување масло).

Боење: Предтретман (одмастување, фосфатирање) → Епоксиден прајмер (80μm) → Полиестерски горен слој (70μm). Тест со прскање со сол: 720 часа без лази.

Внатрешни жици: бакарни кабли без халогени, оценети 90°C, набиени со шестоаголни матрици (тест за извлекување >200N). Сите терминали се означени со маркери за смалување на топлина.

Инсталација на трансформатор: Трансформаторите наполнети со масло се подложени на вакуумско сушење (остаток на влага <0,5%). Трансформаторите од сув тип се импрегнирани под вакуумски притисок (VPI) двапати.

Проверки за контрола на квалитет

1. Диелектричен тест: 28kV/1min за HV страна; 3kV/1min за НН страна.

2. Топлина: Целосно оптоварување на 40°C амбиентална за 8 часа; порастот на температурата го следат 12 сензори PT100.

3. IP тест: Комора за прав 8 часа, проследено со тест со воден млаз (млазница од 12,5 мм на 100 литри/мин).

4. Тест за функционално блокирање: 50 циклуси на отворено-затворање на секој прекинувач.

Опции за приспособување

1. Боја: RAL 7035 (светло сива) стандард; кој било RAL код на барање (+15 дена рок на доставување).

2. Влез на кабел: долен (преку столбната плоча) или страничен (плочки со жлезда).

3. Паметни карактеристики: далечинско следење со овозможено IoT (струја, напон, температура, статус на врата) преку 4G/WiFi.

Пакување, Испорака, Гаранција

Пакување и испорака

Секоја монтажна компактна трафостаница од европски тип се подигнува со помош на четири вградени навртки за подигнување (тестирани на 2× бруто тежина). Постапка за пакување:

● Внатрешност: пакувања за сушење со силика гел (2 кг) сместени во секоја преграда за да ја апсорбираат транзитната влага.

l Влезови во кабли: Запечатени со пластични капачиња и самовулканизирачка лента.

● Надворешна страна: Завиткана за растегнување со VCI (Инхибитор на корозија на пареа), а потоа покриена со тешка водоотпорна церада.

l Каси: забравена на челична влечна лента (1200 mm висина за џебовите на виљушкарот). Аголни заштитници и ленти за ремени.

Време на испорака: 25 работни дена за стандардна единица од 630 kVA; 35 дена за прилагодени нарачки (вклучувајќи паметно мерење).

Гаранција и пост-продажба

Гарантен рок: 12 месеци од датумот на пуштање во работа или 14 месеци од испораката (што и да е прво).

Покриеност: Сите производствени дефекти во материјалите или изработката. Не покрива штета од гром, поплави, преоптоварување надвор од табличката со имиња или неовластени модификации.
