Трафостаница од европски тип спакувана од ветер

Европска трафостаница со спакувана енергија од ветер е фабрички составена, компактна единица за конверзија на моќност, специјално дизајнирана да собира среднонапонска електрична енергија од една или повеќе турбини на ветер, да ја спушти (или нагоре) до нивоа компатибилни со мрежата и да ги заштити и турбината и комуналната мрежа од електрични дефекти.

За разлика од генеричките кутиски трафостаници, оваа единица е наменски изградена за уникатните барања за производство на ветер:

● Висока толеранција на вибрации: засилени внатрешни собирници и хардвер против олабавување.

● Сместување за нишање со широк напон: Се справува со флуктуации на излезот од 400V (терминал на турбината) до 35 kV (собирна мрежа).

● Подготвен далечински мониторинг: Интегрирани SCADA порти за контролни простории на турбината.

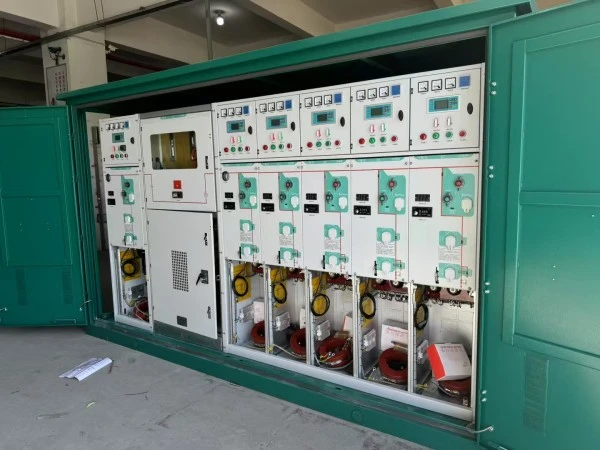

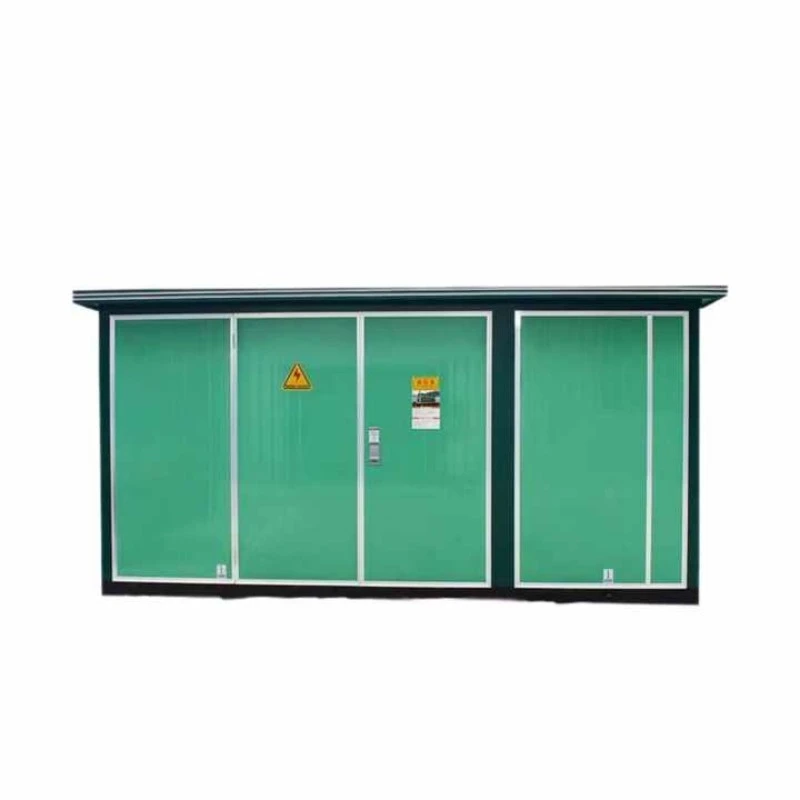

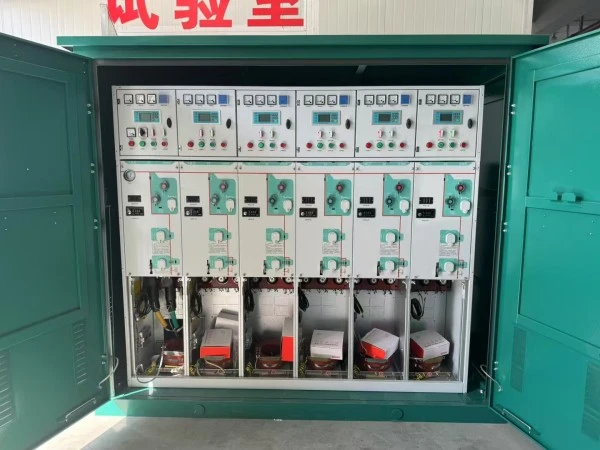

Физички, трафостаницата од европски тип спакувана со енергија од ветер ја одржува класичната европска архитектура со три прегради (страна на ВН, трансформатор, НН страна), но додава карактеристики специфични за ветерот: наменски заштитно реле за интерфејс, терминали за филтрирање на хармониите и атмосферско куќиште оценето за прскање на крајбрежна сол.

Што може да направи?

Примарна функција: Делува како електричен интерфејс помеѓу генератор на турбина на ветер и среднонапонска собирна мрежа.

Четири основни работни места:

1. Трансформација на напон:Го конвертира излезниот напон на турбината (обично 690V) во напон на собирната мрежа (10kV–35kV) со помош на трансформатор за зголемување сместен внатре во единицата.

2. Изолација на дефект:Автоматски ја исклучува турбината ако параметрите на мрежата (напон, фреквенција) се оддалечат надвор од дозволените граници, заштитувајќи ги двата средства.

3. Уредување за квалитет на енергија:Обезбедува заземјување, одводници на пренапони и точки за филтрирање за да се ублажат хармониците генерирани од погоните со променлива фреквенција во турбината.

4. Мерење и мониторинг на енергија:Се сместени CT и PT од комунални услуги за мерење на повластените тарифи и далечинско следење на перформансите.

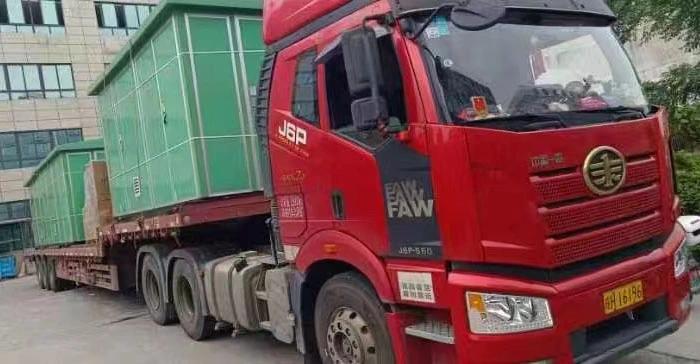

Бидејќи трафостаницата од европски тип со спакувана енергија од ветер пристигнува целосно претходно поврзана и тестирана, програмерите на ветерни електрани избегнуваат повеќемесечно електрично склопување на лице место. Една единица служи или една голема турбина (2MW–6MW) или мал кластер на помали турбини во конфигурација на „маргаритка синџир“.

Параметар на производот

Подолу се стандардните технички спецификации за Пакуваната трафостаница од европски тип на енергија од ветер од Lugao Power. Прилагодени оценки достапни на барање.

Карактеристики и апликација на производот

П1: Што ја прави различно Пакуваната европска трафостаница со енергија од ветер од стандардна европска трафостаница?

О: Три карактеристики специфични за ветерот. Прво, трансформаторот во трафостаница од европски тип со спакувана енергија од ветер е дизајниран за двонасочен проток на моќност и чести флуктуации на напонот - турбините постојано се зголемуваат и надолу. Второ, одделот за НН вклучува посебно заштитно реле за мрежниот интерфејс што се активира во рок од 100 ms ако напонот или фреквенцијата на мрежата се поместуваат, како што се бара од стандардите за интерконекција на комуналните услуги (на пр., IEEE 1547, IEC 61727). Трето, целото куќиште користи држачи против вибрации на сите електрични контакти; Стандардните единици ќе видат олабавување на завртката по шест месеци во близина на турбина.

П2: Како оваа единица се справува со удари од гром вообичаени во отворените фарми со ветерници?

О: Секоја спакувана трафостаница од европски тип моќ на ветер е опремена со одводници од тип 1+2 на двете страни на ВН и НН (капацитет на празнење 25 kA по столб). Дополнително, резервоарот за трансформатор има директно заземјување со големина за бакарен кабел од 120 mm². Во нашиот фабрички тест, ние симулираме молскавични импулси од 10/350μs до 100kA без внатрешен блиц.

П3: Дали оваа трафостаница може да се користи и за копно и за офшор ветер?

О: На брегот - апсолутно. За офшор, ние нудиме надградена верзија наречена „Пакет за офшор“. Стандардната трафостаница од европски тип со спакувана енергија од ветер има рејтинг IP54, погодна за крајбрежни зони на брегот. За офшор (на платформа на турбина или основа за обвивка), го надградуваме до IP66, користиме слој од морска класа C5-M (дебелина преку 400 μm) и ги заменуваме сите стандардни челични завртки со нерѓосувачки челик 316L. Маслото на трансформаторот се заменува со природен естер (биоразградлив) за да се задоволат еколошките прописи.

П4: Кои се најчестите сценарија за апликација за оваа единица?

О: Четири основни апликации:

Детали за производство

Како Lugao Power гради подобра трафостаница од европски тип спакувана од ветер

Детал 1: Инженерство против вибрации

Повеќето дефекти на трафостаниците во ветерните електрани се навраќаат на олабавените врски од постојаните осцилации на турбината (0,5-2 Hz). Нашето решение: секое поврзување на собирницата користи пружини на дискот Belleville под главата на завртката, одржувајќи ја силата на стегање дури и кога компонентите вибрираат. Терминалните блокови се од типот на стегач за кафез (не завртка-стегач). Внатрешните врски за кабли се заменуваат со ремени за заклучување од нерѓосувачки челик. Резултат: по 5.000 часа симулирани вибрации (2 g, 5–200 Hz бришење), задржувањето на вртежниот момент останува >90% од почетната вредност.

Детал 2: Дизајн на трансформатор за циклус на ветар

Стандардните дистрибутивни трансформатори гледаат стабилни оптоварувања. Ветерните трансформатори гледаат брзи замавнувања од 0% до 110% за помалку од 10 секунди. НашиотВетерна енергија Пакувана трафостаница од европски типкористи јадро со висока јачина на краток спој со аксијален притисок на стегање од 4,5 MPa (наспроти индустрискиот стандард 2,5 MPa). Намотките се континуирано транспонирани проводници (CTC) наместо повеќе паралелни нишки, со што се елиминираат загубите на циркулирачката струја за време на небалансирани оптоварувања. Додаваме и температурни сензори со оптички влакна вградени директно во намотката LV-не само горните термометри за масло-што му дава податоци на жариштето во реално време на контролерот на турбината.

Детал 3: Заштита од корозија надвор од бојата

Ветерните електрани се наоѓаат во средини од класа C3 (внатрешна) до C5-M (офшор). Стандардна прашкаста облога не успева на исечените рабови. Нашиот процес:

1. Запечатување на рабовите: Секој ласерски исечен раб добива зрно од епоксидна заптивка на рабовите пред бојадисувањето.

2. Прајмер богат со цинк: 80μm епоксиден прајмер од 95% цинк прашина (жртвена заштита).

3. Среден слој: 100μm епоксидна материја со висока градба.

4. Горен слој: 80μm полиуретан (RAL 7035 светло сива, или прилагодено).

Вкупен DFT (дебелина на сув филм) = минимум 260μm. Спреј со сол тестиран до 1.500 часа без лази (ASTM B117).

Нашата предност наспроти конкурентите

Зошто да изберете Lugao Power за трафостаници со електрична енергија од ветер?

10+ години производство на електрична опрема

Посветен инженерски тим за трансформатори и приклучна опрема за приклучување на MV

Решенија на трафостаници со електрична енергија од ветер од 1MVA до 8MVA

Фабричко тестирање пред испорака

Прилагодени дизајни за проекти за копно и крајбрежни ветрови

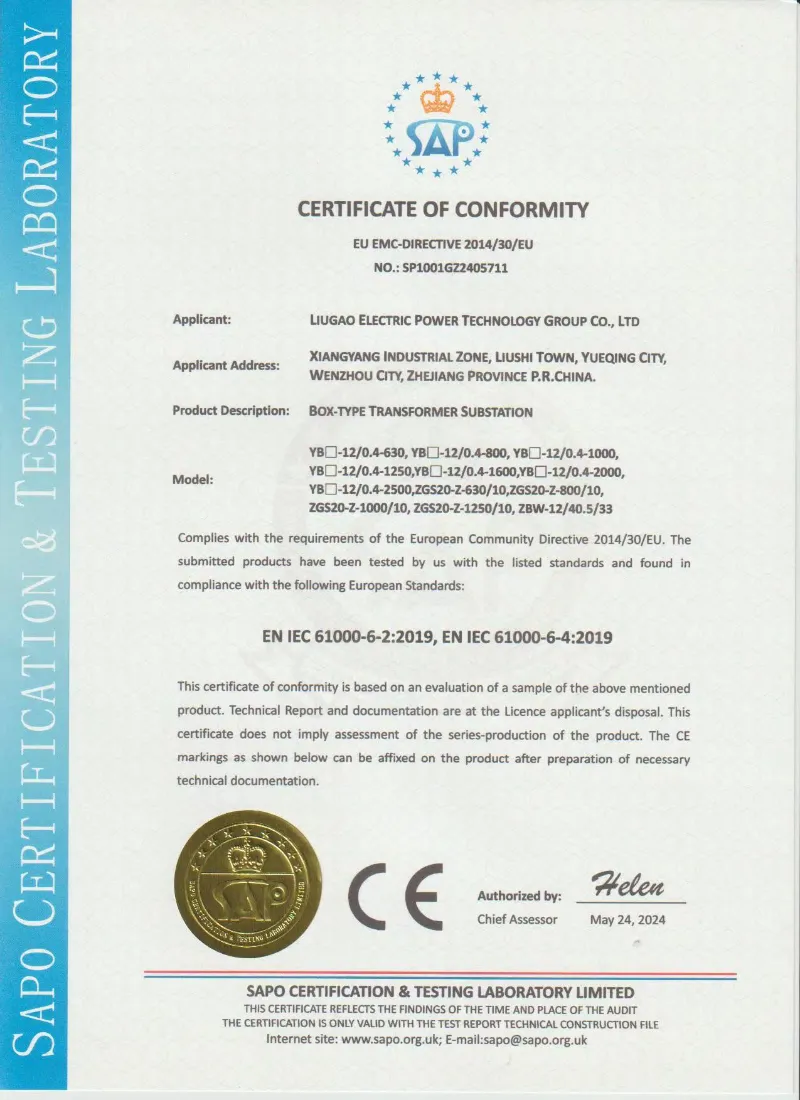

Производство и тестирање во согласност со IEC
