Паметна прединсталирана трансформаторска трафостаница од европски тип

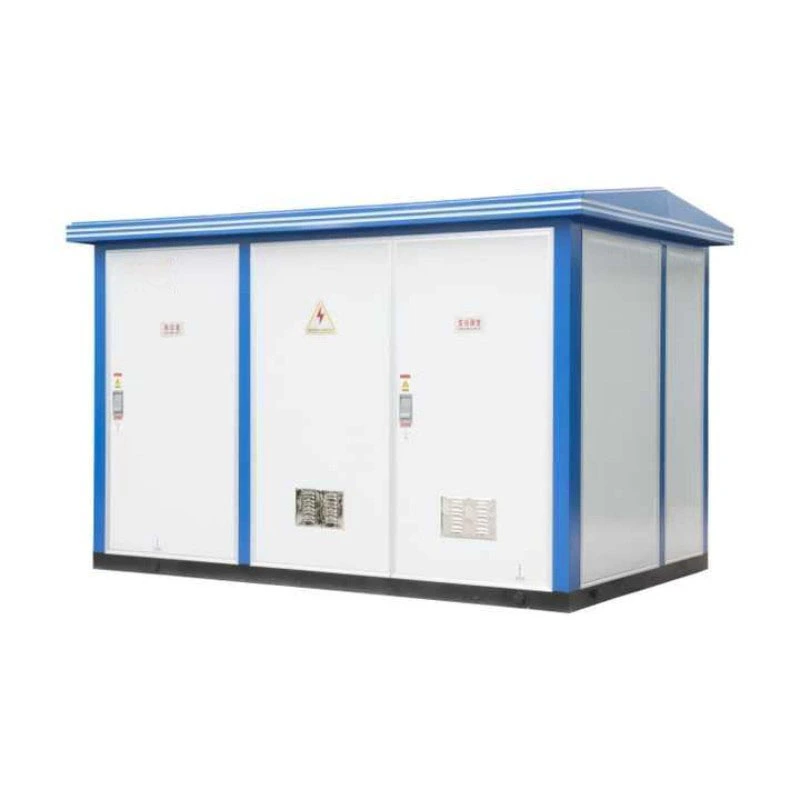

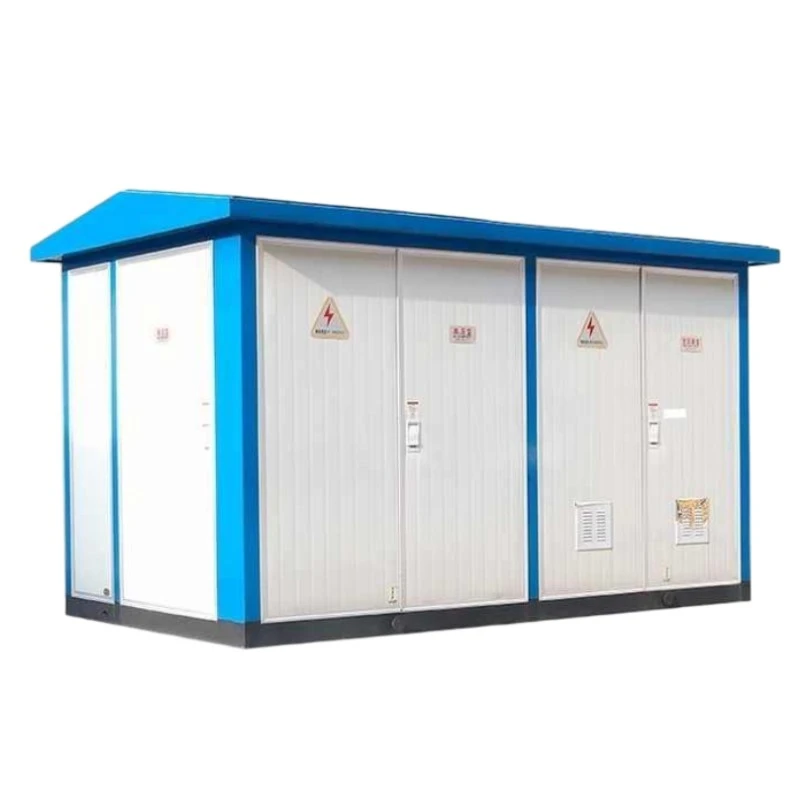

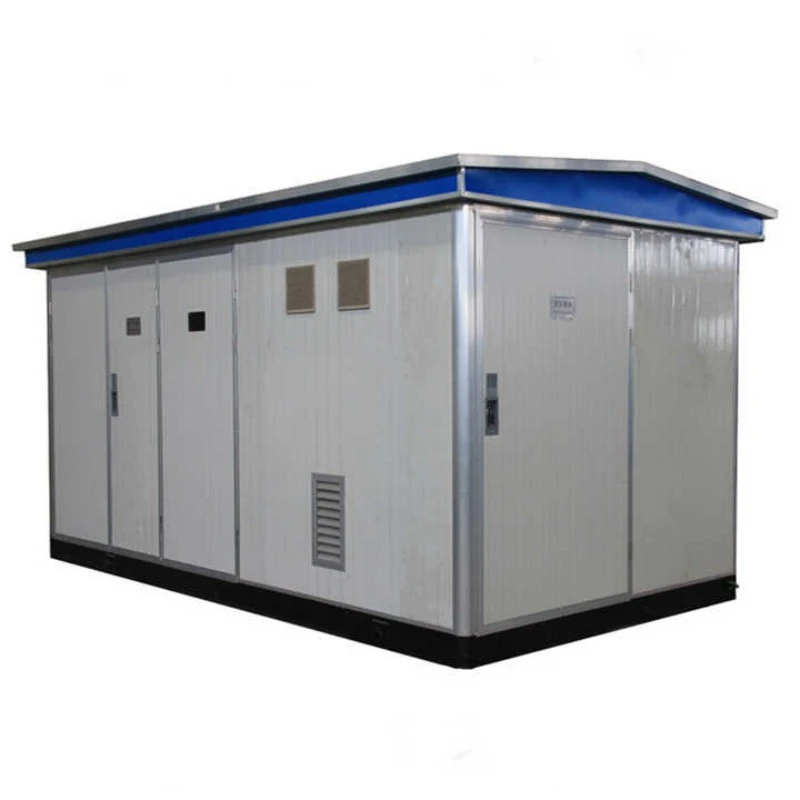

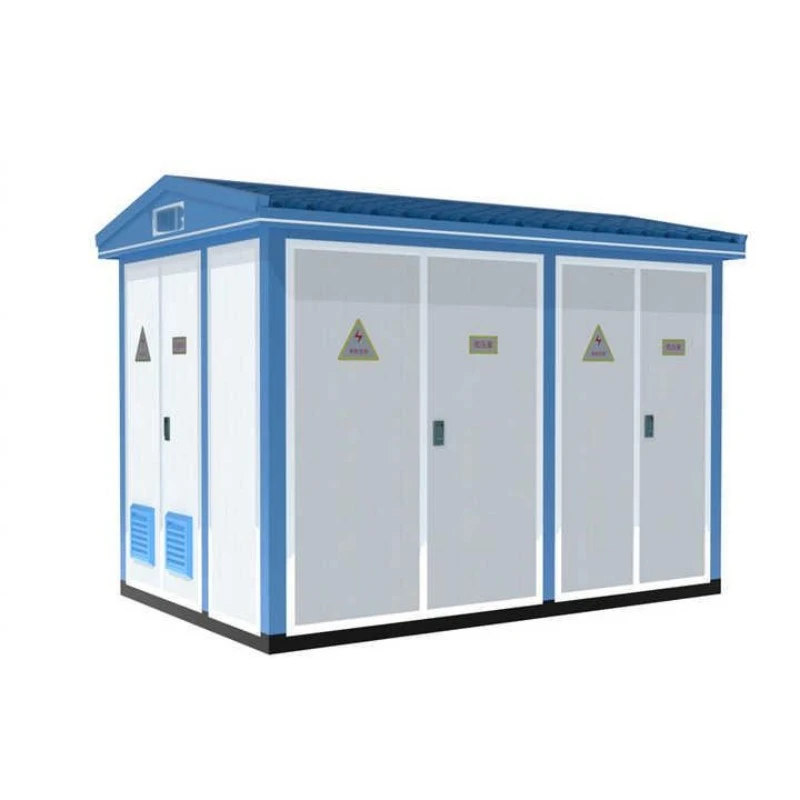

Преинсталираната трансформаторска трафостаница од европски тип Smart е фабрички составена, компактна единица за дистрибуција на енергија која интегрирасреднонапонски разводни уреди, нисконапонски дистрибутивен панел и трансформатор потопен во масло или сув тип во едно, затворено куќиште. За разлика од традиционалните трафостаници за нискоградба, оваа единица во европски стил е префабрикувана, тестирана и испорачана како систем подготвен за инсталација.

Што прави тоа?

Ја намалува електричната енергија од среден напон (обично 6kV–35kV) на нисконапонски нивоа (400V–690V) за безбедна дистрибуција во станбени заедници, комерцијални згради, фабрики и постројки за обновлива енергија. Претходно инсталираната трансформаторска трафостаница од европски тип Smart поддржува и интелигентно следење на оптоварувањето, температурата и квалитетот на моќноста, овозможувајќи далечинско дијагностицирање на дефекти и функции за автоматско алармирање. Ова го прави идеален избор за паметни мрежи и трафостаници без надзор.

Предности на производот

1. Паметно следење и далечински управувач

Претходно инсталираната трансформаторска трафостаница од европски тип Smart доаѓа со опционална интелигентна терминална единица (ITU) која собира податоци во реално време за напонот, струјата, факторот на моќност и температурата на маслото. Податоците може да се пренесат преку 4G, етернет или оптички влакна до централната контролна соба, со што се намалуваат трошоците за проверка на лице место.

2. Компактен отпечаток и брзо распоредување

Бидејќи е однапред склопена во фабриката, за претходно инсталираната трансформаторска трафостаница од европски тип Smart потребна е само едноставна основа на лице место. Инсталирањето трае 1-2 дена наместо недели, заштедувајќи до 60% во градежните работи и окупацијата на земјиштето.

3. Висока доверливост под тешки услови

Со оцена за заштита од IP54 (или повисока) за куќиштето и трансформаторите потопени во масло или со епоксидна смола внатре, оваа трафостаница се спротивставува на прашина, дожд, солена магла и екстремни температури од -25°C до +40°C, обезбедувајќи континуирана работа во пустини, крајбрежни области или региони на висока надморска височина.

4. Енергетска ефикасност и мала загуба

Опремена со трансформатори со ниски загуби од серијата S11 или S13, претходно инсталираната трансформаторска трафостаница од европски тип Smart ги намалува загубите без оптоварување до 30% во споредба со конвенционалните единици, директно намалувајќи ги сметките за електрична енергија и емисиите на јаглерод во текот на 20-годишниот животен век.

5. Целосно приспособлив

Нудиме флексибилни конфигурации: бакарни или алуминиумски намотки, менувачи на чешмата при оптоварување, автоматска корекција на факторот на моќност (APFC) и одводници на пренапони. Без разлика дали ви треба единица од 200 kVA за област на вила или единица од 2500 kVA за индустриски парк, ние можеме да го прилагодиме решението.

Карактеристика на производот

Целосно затворено и отпорно на атмосферски влијанија --- Изработено од галванизиран челик или алуминиумска легура, обложена со антикорозивна боја, погодна за надворешна инсталација.

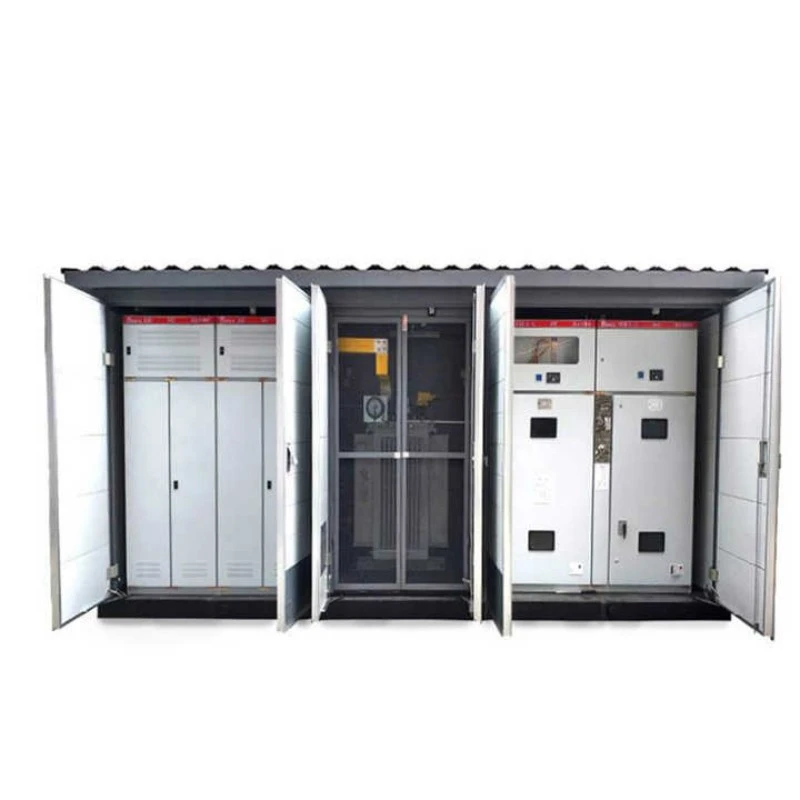

Модуларен внатрешен распоред---Посебни прегради за HV разводна опрема, трансформатор и LV дистрибуција, со механички заклучувања за да се обезбеди безбедност на операторот.

Интелигентен систем за ладење --- Вентилатори со контролирана температура за трансформатори од сув тип или брановидни панели на радијатори за единици потопени во масло, автоматски се активираат кога температурата ја надминува поставената точка.

Заштита од блиц и преоптоварување со лак---Опремен со SF6 или вакуумски прекинувачи, споени прекинувачи и уреди за заштита од пренапони (SPD) за исполнување на стандардите IEC 62271-202.

Кориснички интерфејс --- Локален екран на допир (опционално) прикажува податоци во реално време и записи за грешки, додека далечинскиот пристап преку апликацијата за паметни телефони е достапен за персоналот за одржување.

Работа со низок шум --- Ниво на звук ≤55dB(A) за станбени апликации, постигнато со држачи за амортизирање на вибрации и панели за звучна изолација.

Дизајн за заштита од кражба и безбедност --- Тешки брави, сензори за врати и опционална интеграција за видео надзор ја прават претходно инсталираната трансформаторска трафостаница од европски тип Smart за далечински места без надзор.

Апликација за производ

Преинсталираната трансформаторска трафостаница од европски тип Smart широко се користи во:

Урбана електродистрибуција

Станбени комплекси, трговски центри, хотели и болници каде просторот е ограничен и безбедноста од пожари е критична.

Подземните паркиралишта или инсталациите на покриви имаат корист од неговиот компактен дизајн што не содржи масло.

Проекти за обновлива енергија

Соларните фарми и парковите со ветерници на брегот бараат брзо распоредување и отпорност на временските услови. Оваа трафостаница беспрекорно се интегрира со PV инвертори и конвертори на ветерни турбини.

Инфраструктура и јавни објекти

Аеродромите, метро станиците, тунелите и мостовите се потпираат на неговата висока доверливост и далечинско следење за да се обезбеди непречено осветлување и вентилација.

Индустриски и рударски локации

Фабриките, хемиските погони и рудниците ја користат претходно инсталираната трансформаторска трафостаница од европски тип Smart за да ги изолираат грешките во мрежата и да ги заштитат чувствителните машини.

Привремено и итно напојување

Градиштата, зоните за помош при катастрофи и настаните на отворено имаат корист од неговата приклучок-и-плеј природа и лесното преместување.

Детали за производство

Домување и механички дизајн

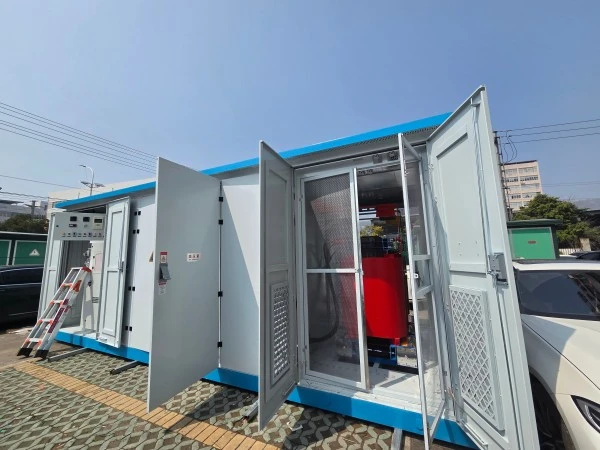

Надворешното куќиште на прединсталираната трансформаторска трафостаница од европски тип Smart е произведен со ласерски исечени, свиткани и заварени челични плочи. По заварувањето, целото куќиште се подложува на пукање за да се отстрани бигорот, проследено со електростатско премачкување во прав со минимална дебелина од 80 µm. Ова обезбедува C5-M отпорност на корозија (ISO 12944) за крајбрежни или индустриски средини.

Вратите се опремени со полиуретански дихтунзи, брави за компресија и отстранливи шарки. Косиниот покрив го спречува здружувањето на водата, а основните канали вклучуваат џебови за виљушкар и навртки за кревање за лесен транспорт.

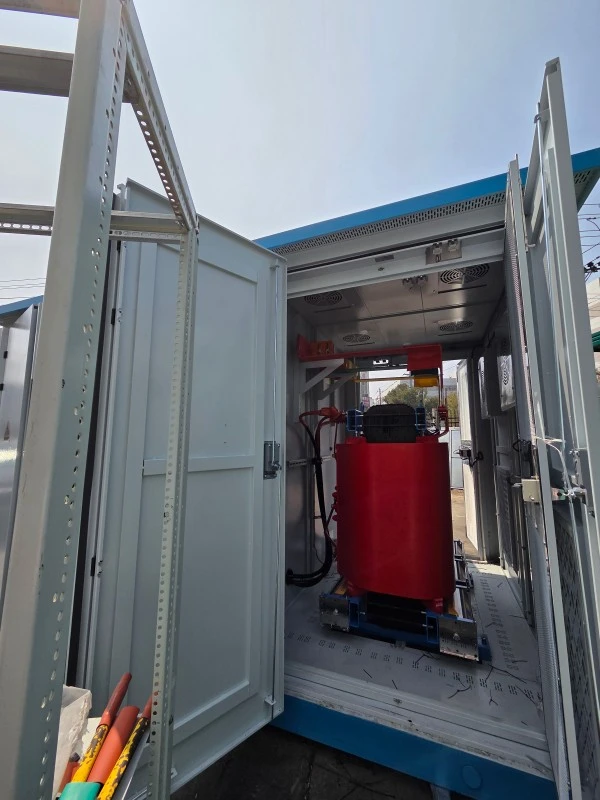

Јадро и намотки на трансформаторот

Ние користиме ладно валани силициумски челик ориентиран кон зрно со висока пропустливост (0,23 mm или 0,27 mm) со спојници во чекор за да ја намалиме струјата без оптоварување. Намотките се направени од бакарна или алуминиумска фолија без кислород (за низок напон) и тркалезна бакарна жица (за висок напон). За верзии од сув тип, епоксидната смола од класа H се излева со вакуум за да се елиминираат празнините и да се постигне делумно празнење <10 pC. За верзии потопени во масло, ние користиме минерално масло или течност од природен естер со брановиден резервоар за да го апсорбира ширењето на маслото.

Разводни уреди и собирници

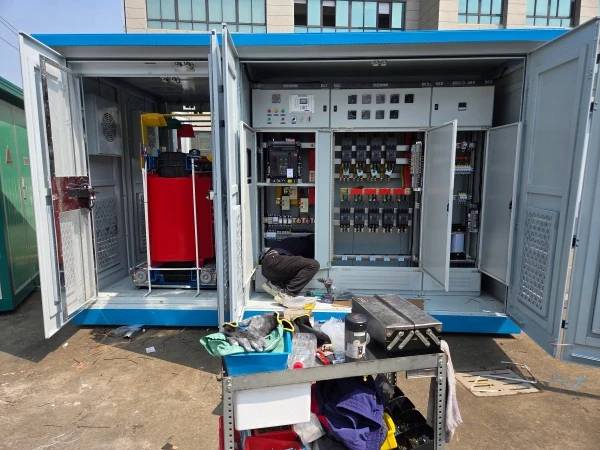

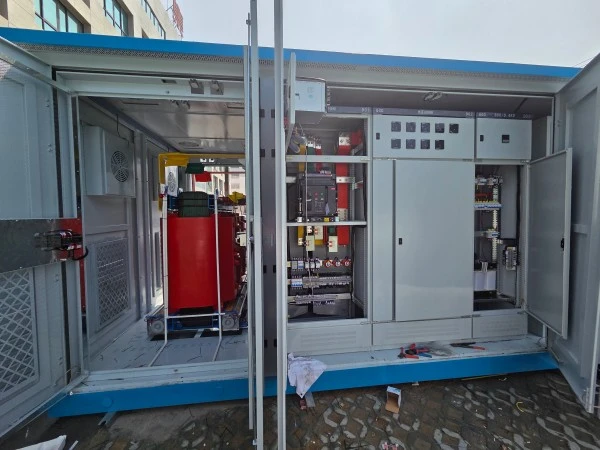

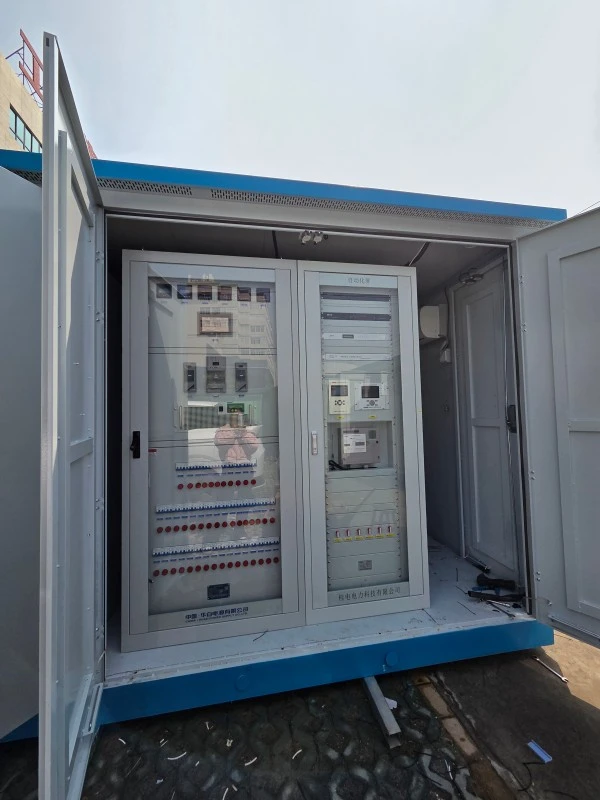

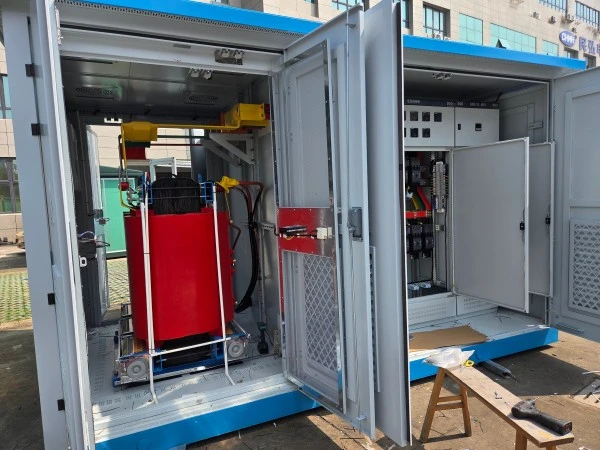

Внатре во прединсталираната трансформаторска трафостаница од европски тип Smart, во преградата HV се наоѓа прекинувач за оптоварување или прекинувач (SF6 или вакуумски тип) со видливи контакти за прекин. Преградата за НН вклучува главен прекинувач за обликување на куќиште (MCCB), прекинувачи на фидер и систем на собирници оценет до 4000 А. Сите собирници се обложени со калај бакар со топлинско собирање изолација.

Интелигентен систем за следење (опционално)

Ние интегрираме паметна RTU (далечинска терминална единица) која мери трифазни напони, струи, активна/реактивна моќност и хармоници до 31-виот ред. Податоците се запишуваат на секои 5 минути и се складираат 90 дена. Алармите за пренапон, недоволно напон, преголема температура и отворање на вратите се испраќаат преку СМС или е-пошта.

Тестирање на квалитет

Секоја прединсталирана трансформаторска трафостаница Smart од европски тип е подложена на 100% фабричко тестирање:

1. Тест за издржување на диелектрик (2,5 kV за 1 минута)

2. Тест за динамички краток спој (симулиран)

3. IP54 тест за влез на вода

4. Тест за зголемување на температурата (8 часа при целосно оптоварување)

5. Мерење на делумно празнење (≤10pC за сув тип)

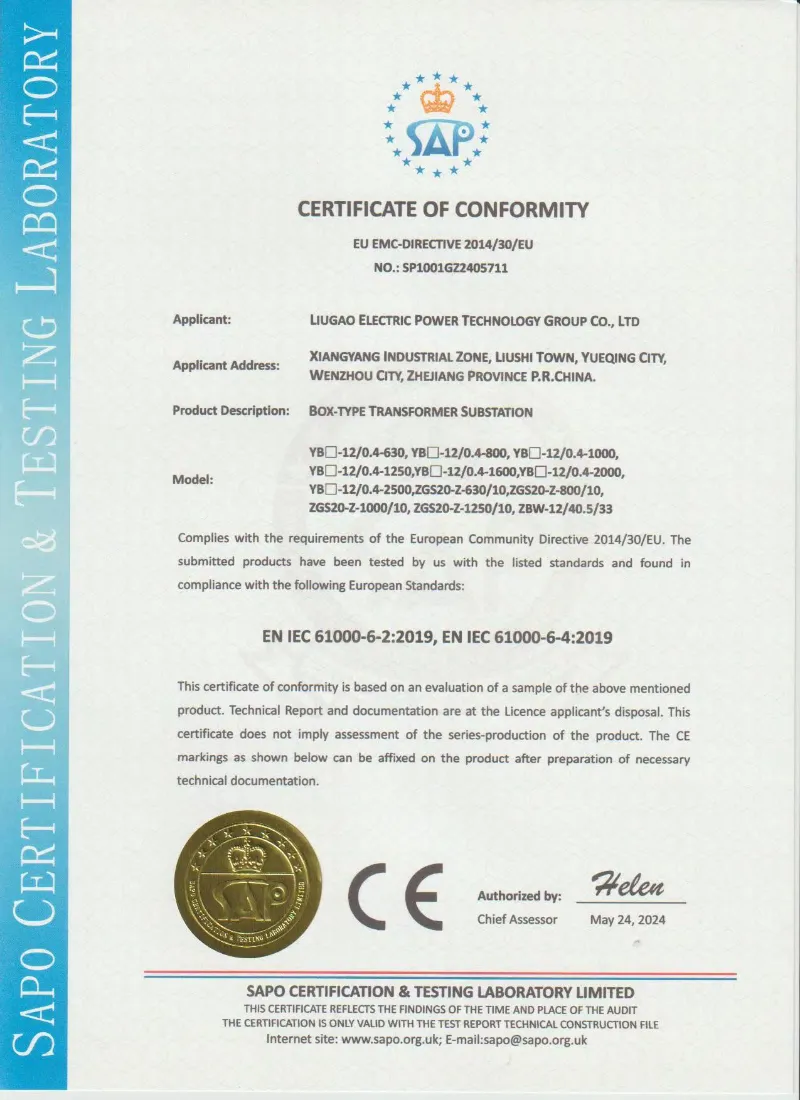

6. Извештаите за тестирање се обезбедени со секоја пратка, во согласност со стандардите IEC 62271-202, GB/T 17467 и EN 61330.
