Што откриваат пост-тестните инспекции за цврстината на трансформаторската трафостаница од типот кутија?

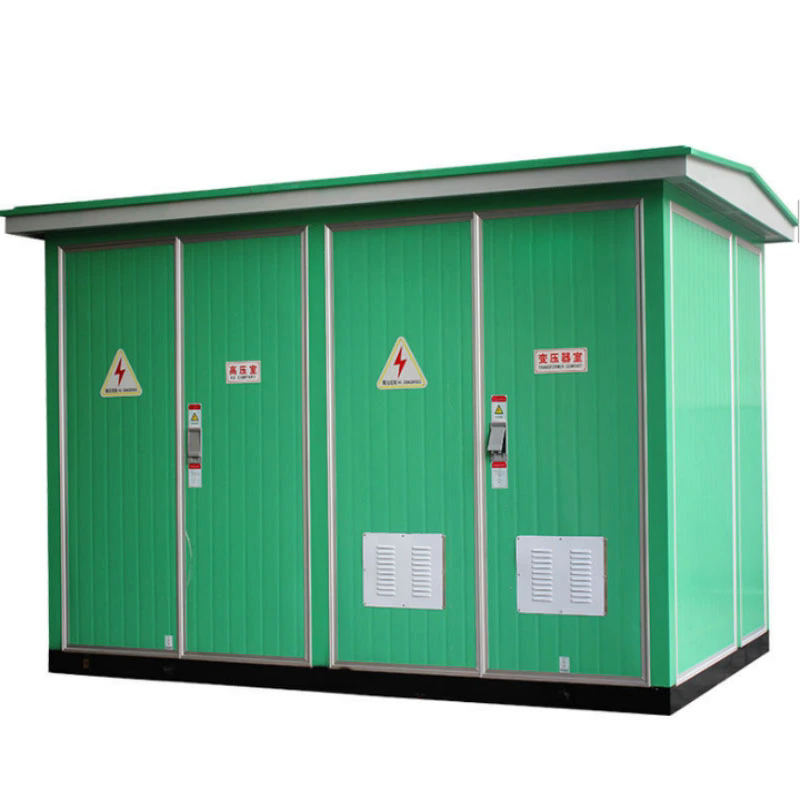

Трансформаторска трафостаница од типот на кутија е компактна, претходно составена единица за дистрибуција на енергија во која се сместени трансформатор, разводна опрема и заштитни уреди во куќиште отпорно на атмосферски влијанија. Тој е дизајниран за инсталација во средини со ограничен простор: урбани улици, индустриски паркови, локации за обновлива енергија и оддалечени локации. За разлика од традиционалната трафостаница, која е изградена на лице место и тестирана на место, трафостаницата од типот на кутија е фабрички составена и фабрички тестирана пред да биде испорачана. Тестовите што се вршат во фабриката - диелектрични тестови, тестови за термички циклус, тестови за механичка издржливост - се дизајнирани да симулираат децении услуга за неколку недели. Но, што всушност откриваат овие тестови за грубоста на единицата? Одговорот не лежи само во тоа дали единицата ги положила тестовите, туку и во тоа што откриваат инспекциите по тестот за нејзината состојба по завршувањето на тестовите.

Пост-тестната инспекција е последната и најоткривачката фаза од процесот на обезбедување квалитет за трансформаторска трафостаница од типот Box. Откако единицата ќе биде подложена на најекстремните услови на кои најверојатно ќе се сретне при сервисирање, тој се расклопува и детално се прегледува. Инспекцијата бара знаци на стрес, деформација, абење или деградација кои можеби не предизвикале дефект за време на тестот, но може да доведат до дефект на теренот. Токму оваа пост-тест инспекција ја одвојува вистинската солидна трафостаница од онаа што само ги исполнува минималните барања. Оваа статија ќе испита што откриваат инспекциите по тестот за грубоста на аТрансформаторска трафостаница од типот на кутија, опфаќајќи ги видовите на извршени тестови, критериумите за проверка и наодите што укажуваат на високо ниво на грубост. Ние, исто така, ќе обезбедиме детални спецификации и податоци за тестирање за нашите производи за трансформаторска трафостаница од типот кутија од нашата фабрика наLugao Power Co., Ltd.

Содржина

• 1. Какви видови тестови се изведуваат на трансформаторска трафостаница од типот Box?
• 2. Што открива пост-тестната инспекција на диелектричниот систем?
• 3. Што открива пост-тестната инспекција на термичкиот систем?
• 4. Што открива пост-тестната инспекција на механичкиот систем?
• 5. Што открива пост-тестната инспекција на куќиштето?
• 6. Кои се клучните спецификации и податоците од тестот?
• 7. Често поставувани прашања (ЧПП)
• 8. Заклучок

1. Какви видови тестови се изведуваат на трансформаторска трафостаница од типот Box?

Програмата за тестирање за трансформаторска трафостаница од типот Box е дизајнирана да потврди дали единицата може да ги издржи електричните, топлинските и механичките напрегања со кои ќе се сретне во текот на целиот работен век. Тестовите се спроведуваат во согласност со меѓународните стандарди, вклучувајќи ги IEC 62271, IEC 60076 и IEEE C57.12.00. Тестовите спаѓаат во три главни категории: диелектрични тестови, термички тестови и механички тестови. Секоја категорија е дизајнирана да нагласи различен аспект од дизајнот и конструкцијата на трафостаницата. Диелектричните тестови ја потврдуваат способноста на системот за изолација да издржи високи напони. Термичките тестови ја потврдуваат способноста на системот за ладење да управува со топлината што се создава од трансформаторот и разводната опрема. Механичките тестови го потврдуваат структурниот интегритет на куќиштето и оперативната сигурност на прекинувачките уреди.

Редоследот на тестирање обично започнува со диелектрични тестови, проследени со термички тестови и завршува со механички тестови. По секој тест, единицата се проверува за знаци на оштетување или деградација. Инспекцијата по тестот е исто толку важна како и самиот тест, бидејќи ги обезбедува податоците потребни за да се процени грубоста на дизајнот. Табелата подолу ги сумира клучните тестови извршени на трансформаторска трафостаница од типот Box и аспектите на цврстината што тие ги оценуваат.

Во Lugao Power Co., Ltd, нашата фабрика ги врши сите овие тестови на секоја трансформаторска трафостаница од типот Box пред да биде испорачана. Инспекцијата по тестот ја спроведува нашиот тим за обезбедување квалитет, а резултатите се документирани во сеопфатен извештај од тестот. Овој извештај е доставен до клиентот како доказ за цврстината и доверливоста на трафостаницата.

2. Што открива пост-тестната инспекција на диелектричниот систем?

Диелектричниот систем е срцето на трансформаторската трафостаница од типот Box. Ги вклучува намотките на трансформаторот, изолацијата на разводната опрема, чаурите и завршетоците на каблите. Диелектричните тестови се дизајнирани да ја напрегаат изолацијата до нејзините граници и да ги откријат сите слабости што би можеле да доведат до дефект во сервисот. Пост-тестната инспекција на диелектричниот систем се фокусира на три главни области: намотките на трансформаторот, изолацијата на разводната опрема и чаурите. Инспекцијата бара знаци на оштетување на изолацијата, како што се следење, пукање или обезбојување. Исто така, бара знаци на делумно празнење, што може да укаже на присуство на празнини или загадувачи во изолацијата.

Пост-тестната проверка на намотките на трансформаторот обично вклучува визуелна проверка на намотките и изолационите бариери, како и мерење на отпорот на изолација и факторот на дисипација. Значителна промена на овие параметри по диелектричниот тест би укажала дека изолацијата е деградирана. Инспекцијата на изолацијата на разводната опрема се фокусира на шините, изолаторите и површините за контакт. Инспекцијата на чаурите се фокусира на куќиштето од порцелан или полимер и на системот за запечатување. Табелата подолу ги сумира клучните критериуми за проверка за диелектричниот систем.

Во нашата фабрика, пост-тестната инспекција на диелектричниот систем ја вршат искусни инженери со помош на напредна дијагностичка опрема. Резултатите се споредуваат со мерењата пред тестот за да се идентификуваат какви било промени. Се смета дека трафостаницата која не покажува значителни промени по диелектричните тестови има цврст диелектричен систем. Нашите трансформаторски трафостаници од типот на кутија се дизајнирани да ги поминат овие тестови со маргина, обезбедувајќи сигурна работа во најсложените електрични средини.

3. Што открива пост-тестната инспекција на термичкиот систем?

Термичкиот систем на трансформаторска трафостаница од типот Box вклучува трансформаторски систем за ладење, систем за вентилација за куќиштето и термичко управување со разводната опрема. Термичките тестови се дизајнирани да потврдат дека системот за ладење може да ја потроши топлината создадена од трансформаторот и разводната опрема под најсложените услови на оптоварување. Пост-тестната инспекција на термичкиот систем се фокусира на состојбата на компонентите за ладење, распределбата на температурата низ трансформаторот и состојбата на изолацијата по изложување на високи температури. Инспекцијата бара знаци на прегревање, како што се промена на бојата, деформација или деградација на изолационите материјали.

Пост-тестната проверка на системот за ладење на трансформаторот вклучува визуелна проверка на радијаторите, вентилаторите за ладење и пумпите за масло. Инспекцијата бара протекување, корозија или оштетување на перките за ладење. Распределбата на температурата низ трансформаторот се мери со помош на термичка слика за да се идентификуваат сите жаришта што може да укажат на проблем со системот за ладење. Состојбата на изолацијата се проценува со мерење на степенот на полимеризација (DP) на хартиената изолација, што укажува на степенот на термичко стареење. Табелата подолу ги сумира клучните критериуми за инспекција за топлинскиот систем.

Во Lugao Power Co., Ltd, нашите трансформаторски трафостаници од типот Box се дизајнирани со преголеми системи за ладење за да обезбедат топлинска маржа. Пост-тестната инспекција на нашите трафостаници постојано покажува рамномерна распределба на температурата и минимално стареење на изолацијата, потврдувајќи ја цврстината на нашиот термички дизајн. Нашата фабрика користи само висококвалитетни материјали за изолација и компоненти за ладење за да се осигура дека нашите трафостаници можат да ги издржат најсложените термички услови.

4. Што открива пост-тестната инспекција на механичкиот систем?

Механичкиот систем на трансформаторска трафостаница од типот Box ја вклучува структурата на куќиштето, механизмите за работа на разводната опрема и системите за монтирање и поддршка. Механичките тестови се дизајнирани да потврдат дека трафостаницата може да ги издржи механичките напрегања при транспорт, инсталација и работа. Пост-тестната инспекција на механичкиот систем се фокусира на состојбата на куќиштето, работата на разводната опрема и интегритетот на системите за монтирање и поддршка. Инспекцијата бара знаци на деформација, пукање или олабавување на компонентите.

Пост-тестната проверка на куќиштето вклучува визуелна проверка на ѕидовите, покривот и вратите, како и проверка на системот за заптивање. Инспекцијата бара вдлабнатини, корозија или оштетување на бојата или облогата. Работата на разводната опрема се тестира со користење на секој прекинувач повеќе пати и мерење на работниот вртежен момент и отпорот на контактот. Инспекцијата на системите за монтирање и поддршка вклучува проверка на завртките, држачите и темелите. Табелата подолу ги сумира клучните критериуми за инспекција за механичкиот систем.

Во нашата фабрика, пост-тестната проверка на механичкиот систем ја вршат искусни техничари со помош на калибрирани инструменти. Резултатите се споредуваат со мерењата пред тестот за да се идентификуваат какви било промени. Се смета дека трафостаницата која не покажува значителни промени по механичките тестови има цврст механички систем. Нашите трансформаторски трафостаници од типот на кутија се дизајнирани да ги поминат овие тестови со маргина, обезбедувајќи сигурна работа во најсложените механички средини.

5. Што открива пост-тестната инспекција на куќиштето?

Заградата на трансформаторска трафостаница од типот Box е првата линија на одбрана од околината. Мора да ги заштити внатрешните компоненти од дожд, снег, прашина и корозивни атмосфери. Исто така, мора да обезбеди физичка сигурност и да ги издржи механичките напрегања при транспорт и инсталација. Пост-тестната инспекција на куќиштето се фокусира на состојбата на бојата или облогата, интегритетот на системот за заптивање и работата на вратите и системите за вентилација. Инспекцијата бара знаци на корозија, навлегување вода или оштетување на структурата на куќиштето.

Пост-тестната проверка на куќиштето вклучува визуелна проверка на надворешните и внатрешните површини, проверка на заптивките на вратите и тест на системот за вентилација. Инспекцијата бара 'рѓа, пликови или лупење на бојата. Исто така, бара знаци на навлегување вода, како што се дамки од вода или влага во внатрешноста на куќиштето. Заптивките на вратата се проверуваат за флексибилност и компресија. Системот за вентилација се проверува за правилен проток на воздух и состојбата на филтрите. Табелата подолу ги сумира клучните критериуми за инспекција за куќиштето.

Во Lugao Power Co., Ltd, нашите трансформаторски трафостаници од типот Box се дизајнирани со висококвалитетен систем за затворање кој е тестиран да ги издржи најсложените еколошки услови. Пост-тестната инспекција на нашите трафостаници постојано не покажува знаци на корозија или навлегување вода, што ја потврдува цврстината на нашиот дизајн на куќиштето. Нашата фабрика користи само висококвалитетни материјали и премази за да се осигура дека нашите трафостаници можат да ги издржат најсложените еколошки услови.

6. Кои се клучните спецификации и податоците од тестот?

Следната табела ги дава клучните спецификации и податоците за тестирање за нашите производи на трансформаторска трафостаница од типот кутија. Овие спецификации се засноваат на резултатите од инспекцијата по тестот од нашата фабрика и ги претставуваат типичните перформанси на нашите трафостаници.

Во нашата фабрика, секоја трансформаторска трафостаница од типот Box се тестира и проверува пред пратката. Извештајот од тестот ги вклучува резултатите од сите пред-тест и пост-тест инспекции, обезбедувајќи му на клиентот комплетна евиденција за перформансите и цврстината на трафостаницата. Нашата посветеност на квалитетот и тестирањето осигурува дека нашите клиенти добиваат производ кој сигурно ќе функционира со децении.

7. Често поставувани прашања (ЧПП)

Прашање 1: Кој е најважниот тест за трансформаторска трафостаница од типот Box?

Одговор: Сите тестови се важни, но диелектричните тестови често се сметаат за најкритични бидејќи го потврдуваат интегритетот на системот за изолација, што е најчеста причина за дефект на трансформаторите. Пост-тестната инспекција на диелектричниот систем дава најдиректен доказ за цврстината на трафостаницата. Во Lugao Power Co., Ltd, ги извршуваме сите диелектрични тестови во согласност со IEC 60076 и обезбедуваме детални извештаи за тестирање.

Прашање 2: Како инспекциите по тестот се разликуваат од рутинските тестови?

Одговор: Се вршат рутински тестови на секоја единица за да се потврди дали ги исполнува основните барања на стандардот. Пост-тестните инспекции се вршат откако единицата ќе биде подложена на најекстремните услови на кои веројатно ќе се сретне при работа. Инспекциите по тестот бараат знаци на стрес, деформација или деградација што можеби не предизвикале неуспех за време на тестот, но може да доведат до дефект на теренот. Пост-тест инспекциите обезбедуваат посеопфатна проценка на грубоста.

Прашање 3: Кое е типичното време на довод за трансформаторска трафостаница од типот Box?

Одговор: Времето на довод зависи од големината и сложеноста на трафостаницата. За стандардните единици, времето на носење е обично 6-8 недели. За сопствени единици со посебни барања, времето на носење може да биде подолго. Во Lugao Power Co., Ltd, на нашите клиенти им обезбедуваме реална временска рамка и ги информираме за напредокот во текот на процесот на производство и тестирање.

Прашање 4: Може ли трансформаторска трафостаница од типот Box да се користи во екстремни средини?

Одговор: Да, трансформаторските трафостаници од типот на кутија се дизајнирани за употреба во широк опсег на средини, вклучувајќи екстремни температури, висока влажност и корозивни атмосфери. Куќиштето може да се специфицира со дополнителна заштита, како што е повисок рејтинг IP, слој отпорен на корозија или систем за ладење за средини со висока температура. Во нашата фабрика, можеме да ја прилагодиме трафостаницата за да ги исполни специфичните еколошки барања на вашиот проект.

Прашање 5: Кој е очекуваниот работен век на трансформаторска трафостаница од типот Box?

Одговор: Очекуваниот работен век на трансформаторска трафостаница од типот Box е 25-30 години, во зависност од работните услови и квалитетот на одржување. Резултатите од инспекцијата по тестот покажуваат дека нашите трафостаници се дизајнирани да обезбедат сигурна услуга во овој период. Со соодветно одржување, вклучувајќи периодични инспекции и тестирања, работниот век може да се продолжи.

8. Заклучок

Пост-тест инспекциите откриваат многу за цврстината на трансформаторската трафостаница од типот Box. Тие покажуваат дали системот за изолација може да ги издржи напрегањата на дефект без да се деградира. Тие покажуваат дали системот за ладење може да управува со топлината што се создава од трансформаторот и разводната опрема. Тие покажуваат дали механичкиот систем може да ги издржи напрегањата при транспорт, инсталација и работа. Тие покажуваат дали куќиштето може да ги заштити внатрешните компоненти од околината. Во Lugao Power Co., Ltd, нашата фабрика врши сеопфатни пост-тест инспекции на секоја трансформаторска трафостаница од типот Box што ја произведуваме. Резултатите од овие инспекции ја потврдуваат грубоста на нашиот дизајн и им даваат на нашите клиенти доверба дека нивната трафостаница ќе работи сигурно со децении. Користиме висококвалитетни материјали, прецизни производни процеси и ригорозни тестирања за да се осигураме дека секоја трафостаница што ја произведуваме ги исполнува највисоките стандарди за квалитет и доверливост.

Без разлика дали дизајнирате нов дистрибутивен систем или надградувате постоечки, ве покануваме да го контактирате нашиот технички тим за да разговарате за вашите барања. Можеме да обезбедиме детални спецификации на производот, податоци за тестирање и поддршка за апликации. Нашата посветеност на квалитетот и задоволството на клиентите не направи доверлив партнер за енергетски проекти ширум светот.

Контактирајте со Lugao Power Co., Ltd денесда разговарате за вашите барања за трансформаторска трафостаница од типот Box и да откриете како нашите трафостаници можат да ги задоволат барањата на вашиот електроенергетски систем.
