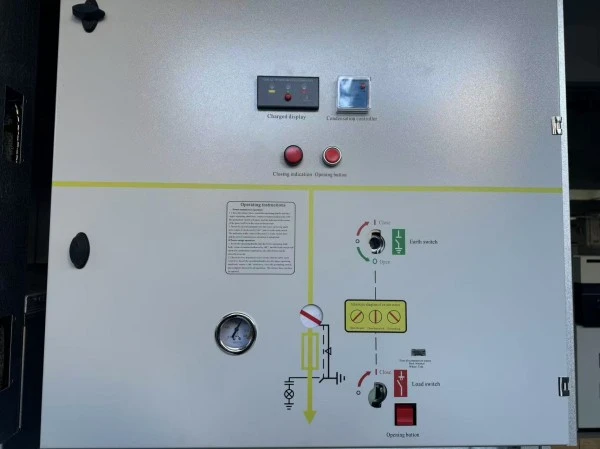

Еколошка изолација на гас RMU

Еколошката гасна изолација RMU (Прстен главна единица) е фабрички склопена, затворена, затворена со метална среден напонска разводна опрема (до 24 kV) која користи еколошка гасна смеса како примарна изолациона средина и медиум за гаснење на лакот --- наместо чист SF6. За разлика од традиционалните SF6 RMU кои имаат висок потенцијал за глобално затоплување (GWP = 23.500), SF₆ има GWP од приближно 24.300 според сегашните референтни податоци на ЕУ. Eco-RMU на Lugao Power користи или синтетички воздух, мешавина N2/SF6 (со помалку од 10% SF6) или гас базиран на флуорокетон (C5-FK). Овие гасови се нетоксични, незапаливи и имаат GWP под 1 (за синтетички воздух) или под 600 (за C5-FK), во споредба со 23.500 за чист SF6.

Предности на производот

Зошто да изберетеЛугао ПауерДали еко-гас RMU има алтернативи за SF6?

Карактеристики на производот

Список на карактеристики со технички објаснувања

Детали за производство

Како Lugao Power го произведува Eco-Gas RMU

Секоја еколошка гасна изолација RMU е произведена во нашиот потврден објект ISO 9001:2021 и ISO 14001 во Венжу, Кина. Процесот на производство е специјално прилагоден за ракување со еко-гас – различен од производствените линии SF6.

Процес на производство чекор-по-чекор

1. Изработка на резервоари

● 3mm нерѓосувачки челик (AISI 304) – ласерско сечење, роботизирано свиткано, заварено со автоматизиран процес MIG.

● 100% откривање на истекување на хелиум: Резервоарот потопен во вакуумска комора; Тест со прскање со хелиум – стапка на истекување <1×10-6 mbar·L/s (20x построго од барањето IEC).

2. Склопување на компоненти

● Механизам со прекинувач со три положби склопен во чиста соба (Класа 100.000).

● Бакарни контакти обложени со сребро (15μm дебелина) – обезбедува низок отпор на контакт (<30μΩ).

● Механизам на блендата – не'рѓосувачки челик, управуван со камери.

3. Вакуумска обработка

● Резервоарот загреан на 80°C под вакуум (<10 Pa) 8 часа – ја отстранува влагата (цел <10 ppm).

● Спречува внатрешна кондензација и дефект на диелектрикот.

4. Еко-гас полнење

● Гасна смеса подготвена во наменска станица за мешање (точност ±1%).

● За смесата C5-FK: C5-FK (флуорокетон) + CO2 + O2 (трага).

● Притисок на полнење: 0,04 MPa во однос на 20°C.

● Секој резервоар со сериски број со ознака за составот на гасот.

5. Конечно електрично тестирање

● Издржување на фреквенција на енергија: 42kV/1min (12kV единици).

● Молњачки импулс: врв од 75 kV (1,2/50μs).

● Делумно празнење: <5pC на 1,2Ur (12kV = 14,4kV тест напон).

● Мерење на отпорност на контакт: снимено на тест сертификат.

● Тест за механичко работење: 50 циклуси на отворање/затворање – без промена на притисокот на гасот.

6. Потврда за блокирање

● Сите механички брави тестирани со иглички за мерач – евидентирано е мерење на силата.

7. Пакување

● Единицата наполнета со гас запечатена со транспортно капаче на вентилот.

● Манометар заштитен со капак од пена

Пресвртници за контрола на квалитет

По-продажна услуга и гаранција

Гарантен период:

12 месеци од датумот на пуштање во работа или 18 месеци од датумот на испорака (што и да се случи прво).

Покриено со гаранција:

1. Сите механички делови (механизам на прекинувачи, заклучување, заземјувач, индикатори)

2. Интегритет на резервоарот за гас (истекување поради производствен дефект)

3. Примарни и секундарни контакти

4. Состав на еко-гас (ако фабричкото полнење отстапува од сертификатот)

5. Манометар и монитор за густина

Не е опфатено:

1. Оштетување од несоодветно складирање или инсталација (на пр., испуштање на единицата)

2. Надворешна корозија поради агресивна средина (на пример, хемиска фабрика)

3. Дела на природата (земјотрес, поплава, молња)

4. Потрошен материјал (осигурувачи, индикаторски светилки, батерии)

Најчесто поставувани прашања

П1: Кој гас точно се користи во еколошката гасна изолација RMU?

О: Lugao Power нуди две опции:

● Опција А (економија): N₂ + 10% SF₆ мешавина – GWP ≈ 2.350 (сеуште 90% пониска од чистата SF6).

● Опција Б (зелена премија): C5-FK (флуорокетон) + CO₂ + O2 – GWP < 600, без PFAS, погодна за проекти кои бараат да се намали зависноста од изолациони гасови со висока GWP SF₆.

И двете се нетоксични, незапаливи и одобрени со IEC 62271-200.

П2: Дали перформансите на гасот се идентични со SF6?

О: Да, при ист работен притисок (0,04-0,05 MPa), диелектричната јачина и способноста за гаснење на лакот се еквивалентни. Нашиот еколошки RMU ги поминува истите типови на тестови како и единиците SF6: отпорност на 42 kV, правење краток спој 20 kA и 50 механички операции.

П3: Што се случува ако гасот истече? Дали е опасно за работниците?

О: Еко-гасот е нетоксичен (за разлика од SF6 кој може да произведе токсични нуспроизводи под лак). Сепак, големите протекувања во затворени простори може да го поместат кислородот. RMU на Lugao Power вклучува аларм за низок притисок. Ако се активира, проветрете ја просторијата пред да влезете. Самиот гас е безбеден за дишење во мали количини (слично на испуштањето на апаратот за гаснење пожар CO2).

П4: Може ли да го наполнам гасот локално ако е потребно?

О: Резервоарот е запечатен доживотно --- никогаш не треба да се полни во нормални услови (стапка на истекување <0,1% годишно). Меѓутоа, ако некој вентил е оштетен, Lugao Power обезбедува комплети за полнење со точната мешавина на гас. Не препорачуваме користење на локален SF6 - тоа би ја поразило еколошката цел.

П5: Дали вашата еколошка гасна изолација RMU е поскапа од SF6?

О: Почетната набавна цена е приближно 8-12% повисока поради мешавината на гас и посветената производна линија. Сепак:

1. Ги избегнувате идните трошоци за наплата на SF6

2. Се квалификувате за даночни олеснувања за зелени згради (на пр. во Сингапур, ЕУ).

3. Многу комунални претпријатија сега плаќаат премија за разводни уреди без SF6 при нивното бодување за набавки.

4. Во текот на 20-годишниот животен циклус, еко-RMU на Лугао е трошковно неутрален или поевтин.

П6: Какви сертификати поседува овој RMU?

О: Целосни тестови на типот IEC 62271-200 (сертифициран KEMA). Дополнителни:

● ISO 14001 (производствено управување со животната средина)

● CE ознака

● Кинески GB/T 3906

П7: Може ли да доградам постоечки SF6 RMU панел со еко-гас?

О: Не, системот за ракување со гас, заптивките и поставките за притисок се различни. Сепак, Lugao Power’sRMU изолирана со гасги има истите надворешни димензии и растојанието на собирниците како и повеќето стандардни SF6 RMU. Ова овозможува „падна“ замена без градежни работи.

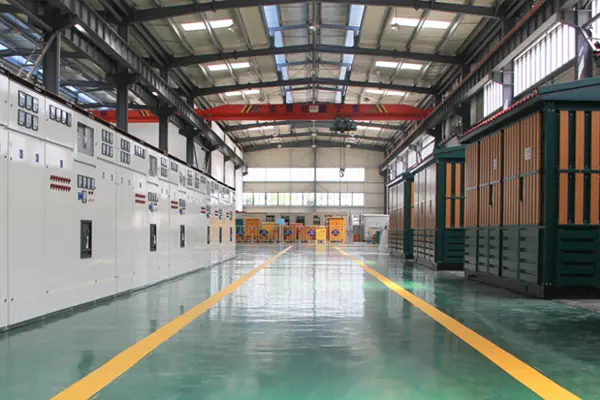

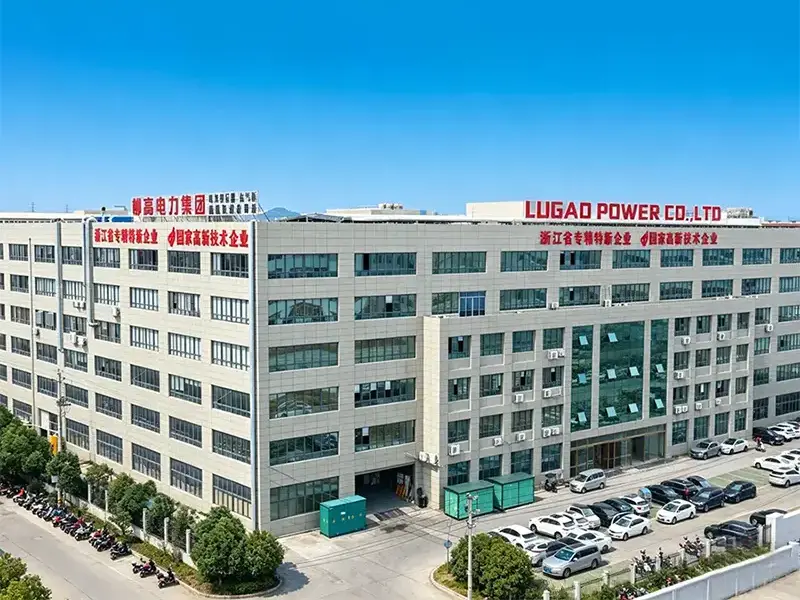

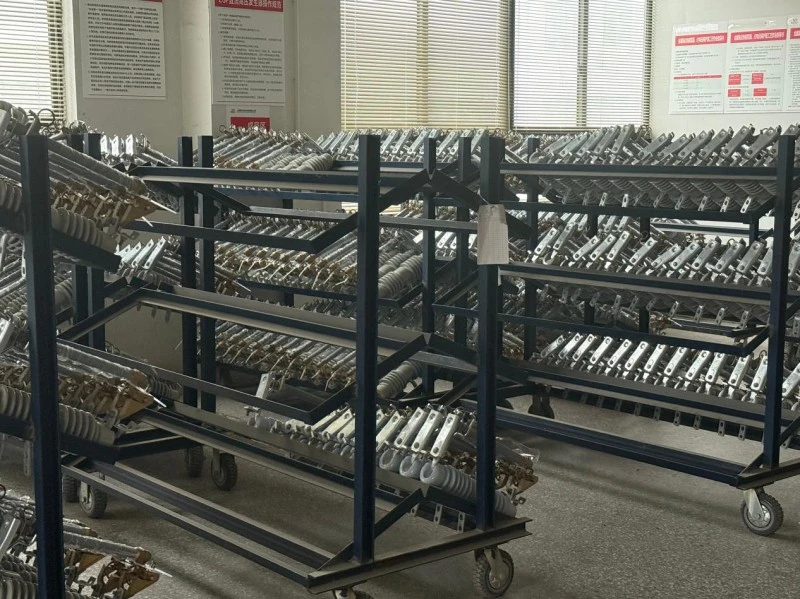

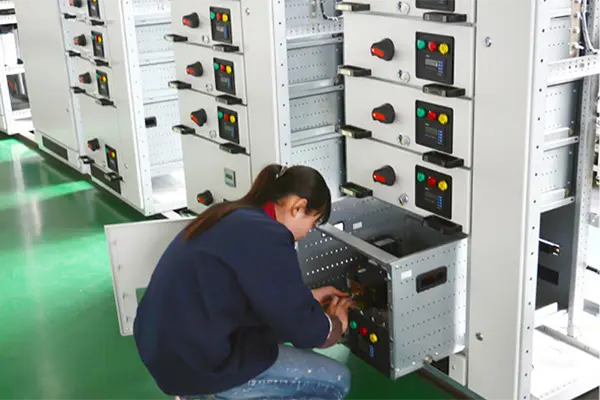

Фабрика Лугао
