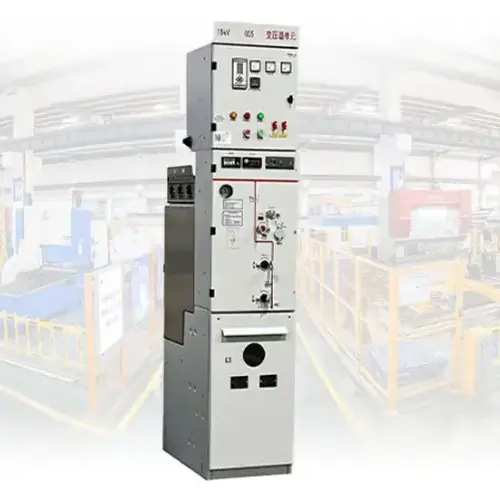

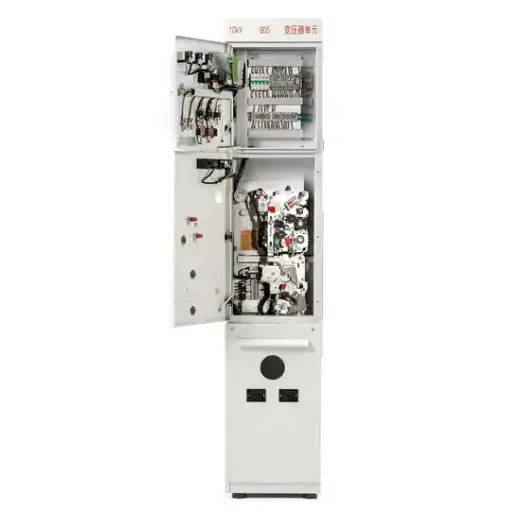

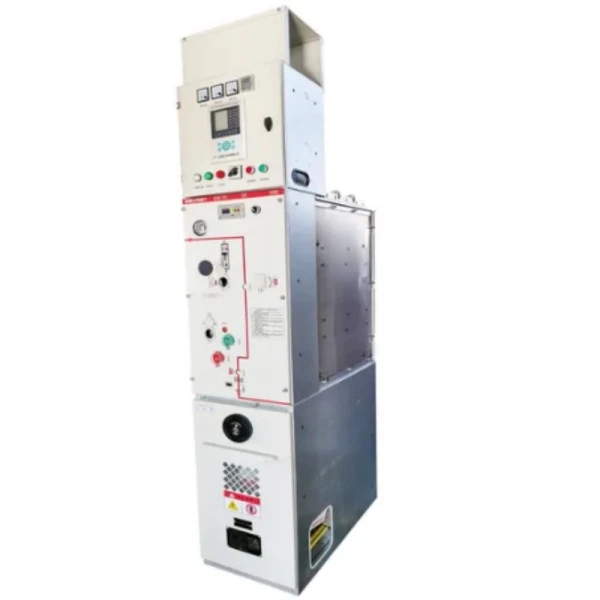

RMU MV HV изолиран прекинувачки панел со VCB

Што е тоа?

RMU MV HV изолираниот прекинувачки панел со VCB е фабрички склопен, метален електричен дистрибутивен уред кој комбинираГлавна единица на прстенот (RMU)функционалност со технологија за прекинувач на вакуумски кола (VCB). RMU овозможува конфигурација на прстенестата мрежа - напојувањето може да тече од која било насока, обезбедувајќи континуитет на снабдување. VCB, сместен во затворен вакуумски прекинувач, ги гаси лаците во рок од милисекунди кога ќе се појават дефекти.

RMU (Ring Main Unit) се однесува на компактен склоп на разводни уреди дизајнирани за електрични мрежи со јамка. За разлика од радијалните дистрибутивни системи каде што една грешка може да ја намали струјата на цели низводно оптоварувања, RMU ви овозможува да креирате конфигурација на прстен: струјата може да тече од која било насока. Кога ќе се појави дефект на еден дел, вие едноставно го изолирате тој дел додека остатокот од мрежата продолжува да добива енергија од алтернативното снабдување.

VCB (Vacuum Circuit Breaker) е срцето на системот за заштита на овој панел. Внатре во затворен вакуумски прекинувач, прекинувачот може да ги изгаси електричните лаци во рок од милисекунди кога ќе се појави дефект. Бидејќи во прекинувачот нема воздух или масло, лакот се гаси речиси веднаш, минимизирајќи го оштетувањето на опремата низводно и продолжувајќи го животниот век на контактот.

Префрлување со изолација на MV HV покажува дека овој производ работи во опсегот од среден напон до висок напон (обично од 12 kV до 40,5 kV) и користи напредна технологија за изолација - или гас SF6 или цврст диелектрик - за да ги изолира деловите под напон од околината.

Што може да направи?

1. Контрола на дистрибуција на енергија – Вклучете/исклучете ги кола рачно или преку SCADA

2. Заштита од дефекти – Прекини струи на куса врска до 31,5 kA

3. Мрежна изолација – Безбедно заземјете ги појдовните кабли за одржување

Овој панел им овозможува на комуналните претпријатија, индустриските постројки и комерцијалните згради да постигнат речиси нула прекини додека ја одржуваат апсолутната безбедност на персоналот. Секоја RMU MV HV изолирана табла со VCB е изградена да работи во најтешките средини.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Клучни карактеристики

Интегрирана VCB заштита --- За разлика од стандардните RMU со осигурувачи, нашата RMU MV HV изолирана табла со VCB обезбедува прекин на дефект со целосна оцена. Вакуумскиот прекинувач не бара одржување во текот на неговиот животен век.

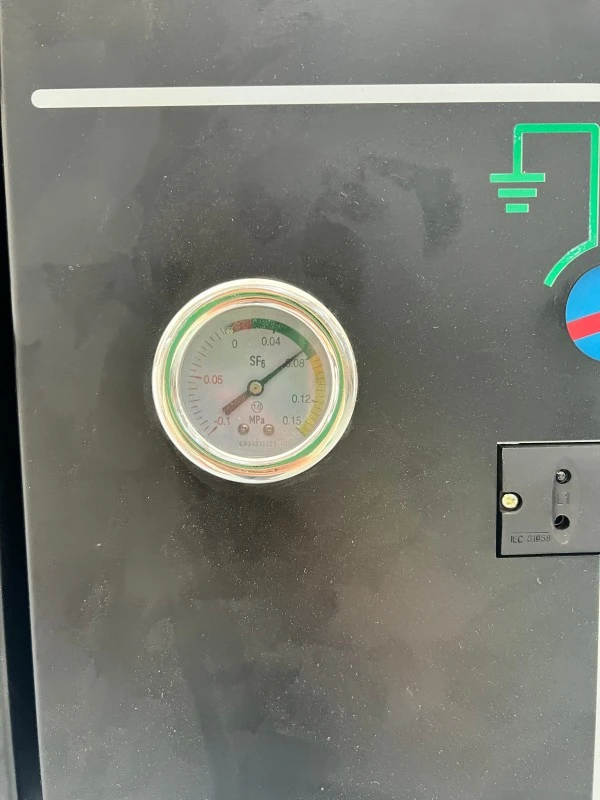

Запечатен резервоар за изолација SF6---Сите делови за струја се сместени во резервоар од нерѓосувачки челик од 3 mm со <0,1% годишно истекување. Без чистење, без тестирање на изолацијата, без изложеност на прашина или солена магла.

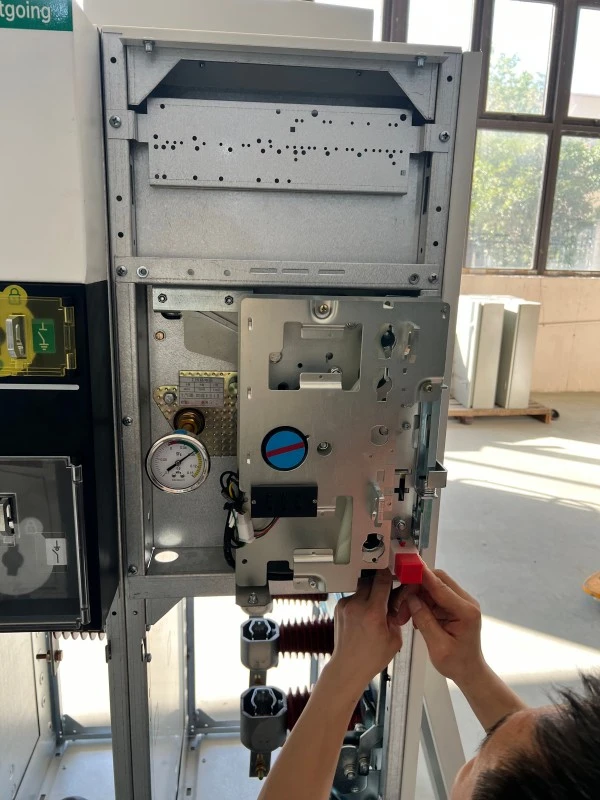

Прекинувач-отклучувач со три позиции нуди поврзани, исклучени и заземјени позиции со механичко испреплетување за да се спречат неточни секвенци.

Издржување на внатрешен лак --- Тестирано на 20 kA/1s со олеснување на притисокот што ги насочува топлите гасови подалеку од операторот.

Компактен отпечаток --- Зафаќа 30-50% помалку простор од разводната опрема со воздушна изолација, идеален за трафостаници со ограничен простор.

Далечинско следење --- Стандардни помошни контакти плус опционална комуникација Modbus или IEC 61850.

Апликации

● Урбана дистрибуција на електрична енергија (подрумски трафостаници, комерцијални комплекси)

● Ветерни и соларни фарми (издржува вибрации, екстремни температури)

● Индустриски погони (челик, цемент, петрохемиски)

● Центри за податоци (барања за време на работа на ниво III/IV)

● Железнички влечни трафостаници (25kV системи)

● Рударски операции (правливи, влажни средини)

Функција Q&A

П: Како VCB се разликува од прекинувачот за оптоварување?

О: Прекинувачот за прекин на оптоварување ги прекинува само нормалните струи на оптоварување. VCB во овој RMU MV HV изолиран разводен панел со VCB ги прекинува струите на дефектот до 31,5 kA во милисекунди, користејќи вакуумски прекинувач без медиум што може да се јонизира.

Детали за производство

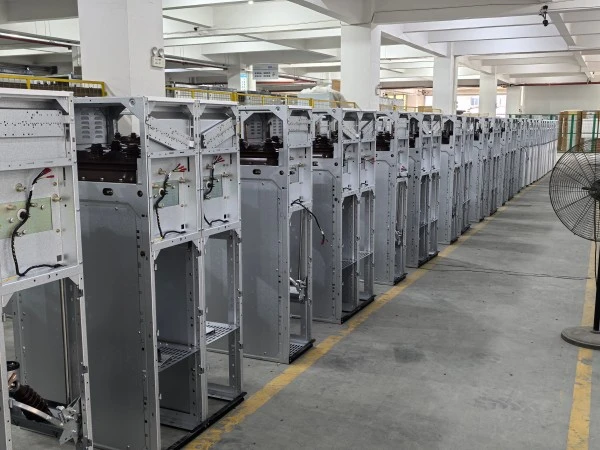

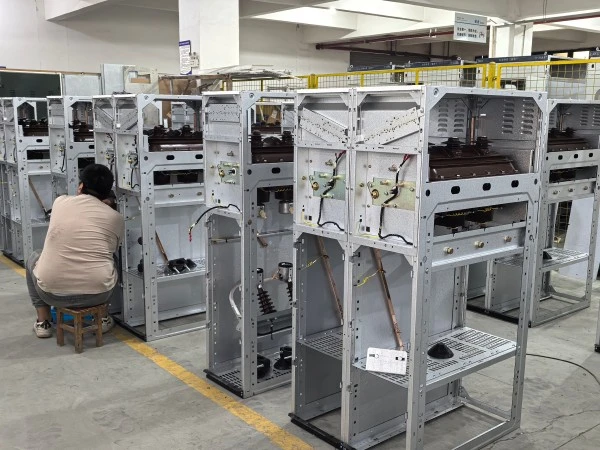

Процес на производство

● Изработка на резервоар --- Ласерски исечен нерѓосувачки челик 316L, заварен со робот, проверен со рендген, тестиран под притисок на 0,4 MPa 24 часа.

● Склоп на вакуумски прекинувач --- Секој прекинувач е подложен на 70 kV AC високонапонски тест и мерење на отпорот на контакт.

● Обработка на SF6---Резервоарот е евакуиран на <10Pa, а потоа наполнет со гас SF6 (>99,97% чистота, точка на росење <-50°C). Халоген трагач ги проверува сите заптивки.

● Тестирање --- Тестови за механичка издржливост (1.000 циклуси), диелектрични (70 kV/1 мин), делумно празнење (<5 pC) и внатрешен лак (20 kA/1s).

Обезбедување квалитет и сертификати

Зошто да изберете Lugao Power?

RMU со VCB наспроти RMU со осигурувач

Општо земено, VCB RMU се препорачуваат за системи за дистрибуција на електрична енергија со среден и голем капацитет што бараат чести операции на префрлување, напредна заштита и далечинско следење. RMU со осигурувачи се економично решение за заштита на трансформаторот и помали дистрибутивни мрежи со релативно стабилни оптоварувања.

Пакување, испорака и пост-продажба

Пакување

1. Внатрешна обвивка од VCI филм + облога од пена + гајба од иверица од 9 мм

2. Притисокот SF6 е намален на 0,05MPa за транспорт

По продажбата и гаранцијата

1. Гарантен период: 12 месеци од пуштањето во работа или 18 месеци од испораката, кое и да дојде прво.

2. Покриеност: Дефекти на материјалот/изработката, полнење SF6 за протекување >0,5%/година, загуба на VCB вакуум.

3. Исклучоци: Неправилна инсталација, виша сила, неовластена модификација, потрошен материјал.

Услуги:

1. Бесплатно далечинско решавање проблеми (24-часовен одговор)

2. Испраќање на резервни делови во рок од 48 часа (регионални магацини)

3. Достапна е продолжена гаранција (2, 3 или 5 години)

Најчесто поставувани прашања

П1: Дали можете да обезбедите извештаи за тестирање на типот и FAT?

О: Да. Достапни се тест извештаи од типот IEC. Добредојдено е тестирање за фабричко прифаќање во нашата фабрика во Жеџијанг. Инспекција од трета страна (SGS, BV) достапна по цена на купувачот.

П2: Како се постапува со барањата за гаранција на меѓународно ниво?

О: Испратете е-пошта фотографии/видеа доlugaoteam@lugaoelectric.com. Далечинско дијагностицирање во рок од 24 часа. За дефекти покриени со осигурувањето, ќе испратиме резервни делови бесплатно..

П3: Кој е очекуваниот век на траење на овој RMU MV HV изолиран прекинувачки панел со VCB?

О: Резервоар SF6 и собирници: 30 години. VCB прекинувач: 10.000 операции или 30 години. Ремонт на механизам: 15-20 години. Вкупен работен век: 25-30 години со соодветно одржување.

П4: Кои услови за плаќање ги прифаќате?

О: Прв пат клиенти: 30% T/T однапред, 70% пред пратката. Етаблирани клиенти: 20% T/T + 80% против B/L копија. Прифатено L/C на повидок.

П5: Дали може да се користи RMU MV HV изолирана табла со VCB на голема надморска височина?

О: Стандарден дизајн ≤2000m. Верзија на голема надморска височина (зголемено лазење, поголем притисок SF6) достапна до 3500m. Прилагодено инженерство за >3500м.
