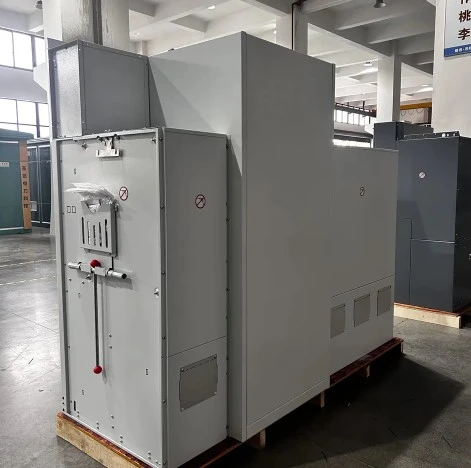

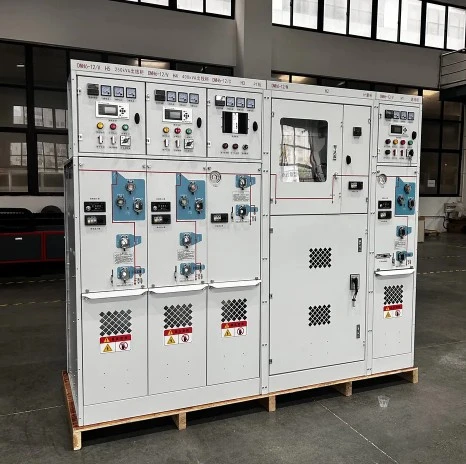

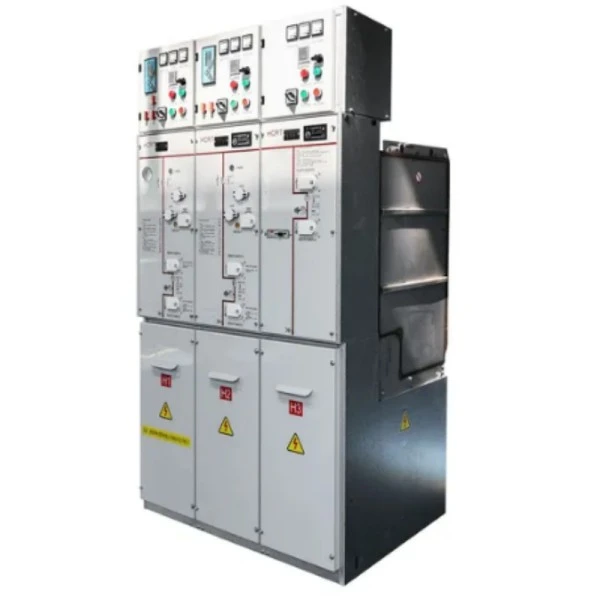

35kv среден напон Sf6 запечатен прекинувач

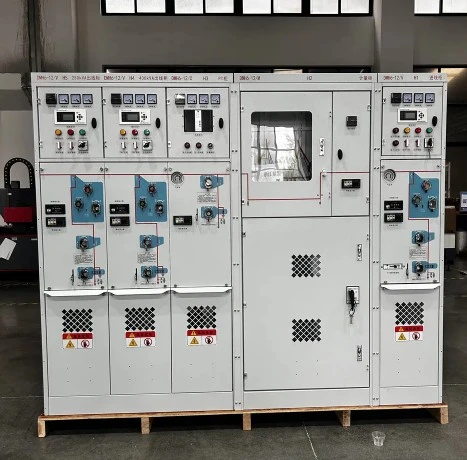

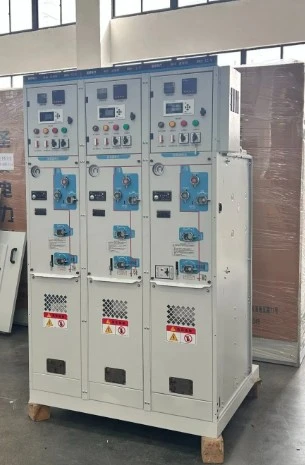

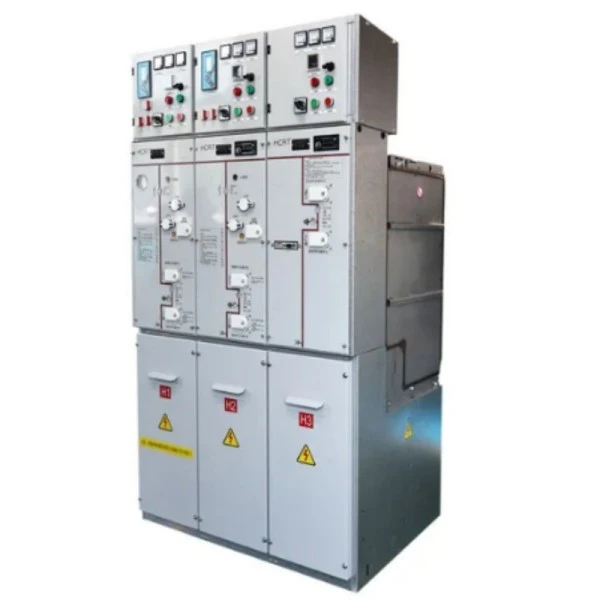

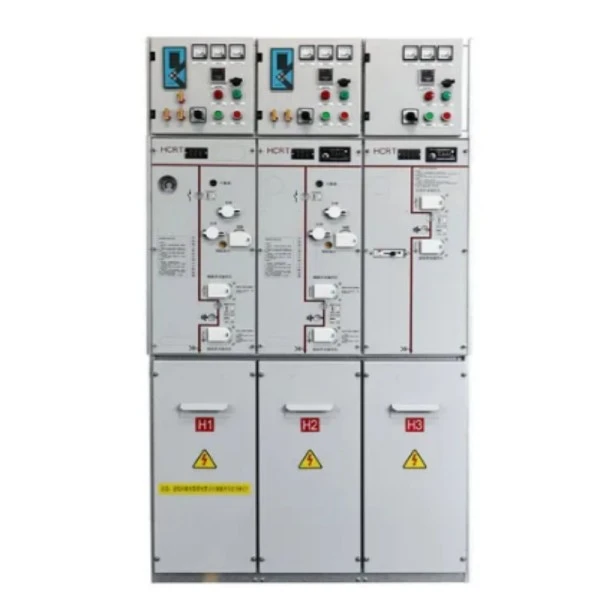

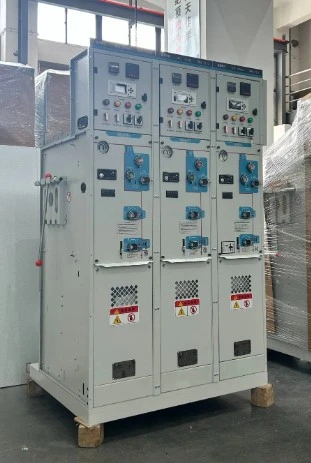

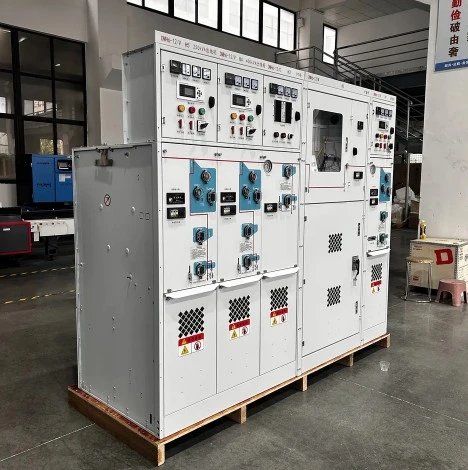

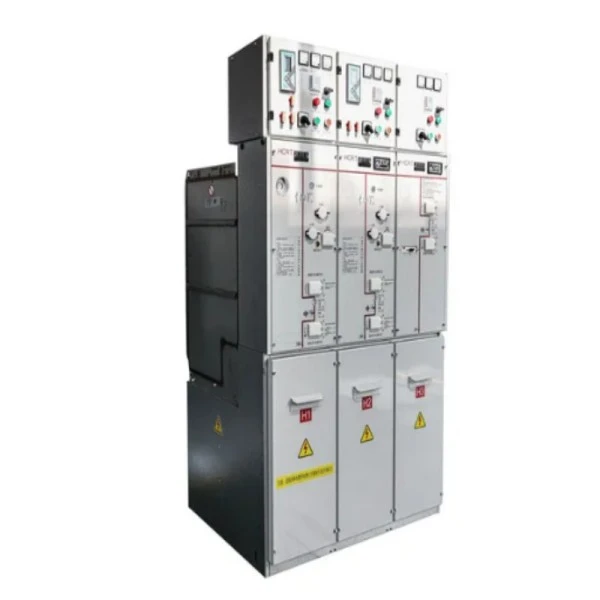

35 kV среден напонски SF6 запечатен електричен уред е фабрички склопен, метален електричен уред кој користи гас сулфур хексафлуорид (SF6) и како изолациски и како медиум за гаснење на лакот. За разлика од конвенционалните разводни уреди со отворен тип, сите делови под напон ---вклучувајќи го прекинувачот, раскинувачот и прекинувачот за заземјување --- се херметички запечатени во резервоар од не'рѓосувачки челик исполнет со гас SF6 под контролиран притисок.

Што може да направи?

Првенствено, оваа 35kV среден напонски SF6 запечатена разводна опрема е одговорна за примање, дистрибуција и контрола на електрична енергија во 35kV енергетски мрежи. Ги штити трансформаторите, моторите и фидерите од преоптоварувања, кратки споеви и минливи пренапони. Кога ќе се појави дефект, прекинувачот SF6 го гаси лакот во рок од милисекунди, обезбедувајќи минимално оштетување на опремата низводно. Дополнително, овозможува далечинско префрлување и следење на статусот во реално време, што го прави основна компонента на модерните паметни мрежи. Во суштина, тој ги заменува гломазните разводни уреди со изолација од воздух (AIS) во апликации каде што просторот е ограничен или условите на околината се тешки.

Предности на производот

При проценка на 35 kV среден напонски SF6 запечатени разводни уреди, решението на Lugao Power се издвојува преку пет главни предности:

1. Ултра-висока доверливост: Бидејќи гасот SF6 обезбедува супериорна диелектрична сила (приближно 3 пати поголема од онаа на воздухот), внатрешните компоненти се имуни на прашина, влажност, солена магла и загадување. Ова резултира со екстремно ниска стапка на неуспех - помалку од 0,1% во текот на десет години од работењето.

2. Компактен отпечаток: Запечатениот дизајн драстично ги намалува празнините од фаза до фаза и од фаза до земја. Вообичаената главна единица на прстенот SF6 на Лугао од 35 kV зафаќа само 1,2 m² по доводник, во споредба со 3,5 m² за AIS. Ова им овозможува на комуналните претпријатија и индустриските постројки да се реконструираат или да се прошират во рамките на постоечките отпечатоци на згради.

3. Работење без одржување: бидејќи сите подвижни делови работат во сува, запечатена средина SF6, нема потреба од редовно чистење, прилагодување на контактот или тестирање на отпорот на изолација. Единствената препорачана проверка е отчитување на манометарот на притисокот на гасот еднаш на секои шест месеци. Во текот на 20-годишниот работен век, ова заштедува до 70% во оперативните трошоци.

4. Зголемена безбедност за персоналот: Метално затворениот, заварен резервоар е оценет за задржување на дефекти со внатрешен лак (IAC) до 50 kA/1s. Дури и при внатрешен дефект, вентилот за ослободување на притисокот ги насочува жешките гасови кон безбеден издувен канал - никогаш кон оператор. Сите брави се во согласност со IEC 62271-200.

5. Перформанси за сите временски услови: од -40°C во алпските трафостаници до +55°C во пустинските соларни фарми, оваа запечатена централа со среден напон од 35 kV SF6 работи без намалување. Не е потребно греење или климатизација во внатрешноста на куќиштето.

Карактеристики на производот

● Запечатената централа на Lugao Power од 35 kV со среден напон SF6 ги вклучува следните специфични технички карактеристики:

1. Резервоар од заварен нерѓосувачки челик: дебел 3мм, степен од 316L, тестиран со истекување на хелиум на помалку од 0,1% годишно. Нема дихтунзи или О-прстени изложени на атмосфера.

2. Прекинувач со три позиции: Интегриран прекинувач за прекин на оптоварувањето, раскинувач и прекинувач за заземјување во еден механизам. Механичкото блокирање спречува неправилни операции со низа.

3. Мерач на притисок SF6 (компензиран со температура): Обезбедува вистинско отчитување на притисокот без оглед на температурата на околината. Зелена зона = 0,12–0,14 MPa (апсолутна). Контакти за аларм со низок притисок достапни за далечинско следење.

4. Опција за прекинувач за вакуум: за заштита на фидер, вградениот вакуумски прекинувач со надворешна изолација SF6 го комбинира високиот капацитет на кршење на вакуумот со јачината на изолацијата на SF6. Номинална струја на прекин на краток спој: 31,5 kA.

5. Преграда за кабел: Големиот, отстранлив преден капак овозможува лесен пристап за инсталирање на кабелскиот врв. Погоден за едножилни бакарни или алуминиумски кабли до 500mm².

6. Магнетен или пружински активатор: Достапен или како магнетен активирач (за 100.000 механички операции) или механизам за пружина со складирана енергија (за проекти чувствителни на трошоци).

7. Мимички автобус на предниот панел: Јасен, изгравиран еднолиниски дијаграм со LED индикатори за положбата на прекинувачот, статусот на заземјување и притисокот на SF6.

8. Помошни контакти: 6NO + 6NC, оценети за 220V DC, директно управувани од главното вратило (нема да се лизгаат камери).

Апликација за производ

Разновидноста на 35 kV среден напонски SF6 запечатен разводник го прави погоден за следните примени:

1. Ветерни паркови: Се користи во основата на секоја турбина или во колекторските прстени на морските платформи. Издржува вибрации, прскање со сол и затворени простори.

2. Сончеви PV електрани: Инсталирани на излезите на кутијата за комбинирање и примарната страна на трансформаторот што се зголемува. Запечатениот дизајн спречува навлегување прашина во пустински средини.

3. Индустриски трафостаници: Мелници за челик, цементарници и петрохемиски капацитети каде што континуираното производство бара високо време за работа. Расклопната опрема SF6 напојува големи мотори (3MW–10MW) и лачни печки.

4. Центри за податоци: Обезбедува сигурно дојдовно напојување од 35 kV на резервните генератори и UPS системи. Неговата компактна големина остава повеќе простор за ИТ полиците.

5. Железнички влечни трафостаници: За електрифицирани железници на 27,5 kV или 35 kV системи. НаSF6 разводни уредисе справува со често префрлување (до 5.000 операции/годишно) без контактно абење.

6. Подземни трафостаници: Во центрите на градовите или трговските комплекси каде земјиштето е премногу скапо. Разводната опрема може да се наредени во два реда во свод висок 2,5 метри.

7. Секундарна дистрибуција за комунални услуги: Како прстенест главна единица (RMU) за напојување на станбени блокови или мали индустриски паркови од јамка од 35 kV.

Стандарди со кои се усогласуваме

35 kV среден напонски SF6 запечатен прекинувач  на Lugao Power е дизајниран и произведен според меѓународните и индустриските стандарди за да се обезбеди безбедност, доверливост и долг работен век.

Детали за производство

Секоја единица од 35 kV среднонапонски SF6 запечатени разводни уреди на Lugao Power поминува низ ригорозни фази на производство:

● Изработка на резервоари: Ласерски исечените плочи од нерѓосувачки челик 316L се заваруваат со робот во жига. Сите завари се проверуваат со продирање на боја и рендген за дупчиња. Секој резервоар потоа се тестира под притисок на 0,3 MPa (2 * работен притисок) за 24 часа.

● Површинска обработка: Надворешноста е фосфатирана и обложена со епоксиден полиестер во прав RAL 7035 (минимум дебелина од 80 μm). Отпорност на прскање со сол: 1.000 часа.

● Обработка на гас SF6: По склопување на сите внатрешни компоненти (чаури, контакти, актуатори), резервоарот се евакуира на < 10 Pa. Потоа гасот SF6 со чистота >99,97% се полни до апсолутна 0,12 MPa. Точката на росење е потврдена на < -50°C.

● Тест за механичка издржливост: Секој оперативен механизам се циклира 500 пати (отвори/затвори/земји) на тест клупа пред конечното склопување.

● Тест за висок напон: 70 kV/1 мин.

● Мерење на делумно празнење: Помалку од 5 pC при номинален напон 1,1× (38,5 kV). Мерено со широкопојасен PD детектор.

l Откривање истекување: сонда за трагач (халоген детектор) ги скенира сите заварени шевови и прирабница на черупка. Гарантирана стапка на истекување < 0,1% годишно.

● Следливост: секоја разводна опрема добива единствен QR код. QR-кодот се поврзува со извештај за фабрички тест, вклучувајќи криви за тестирање на притисок, нивоа на PD и датум на полнење гас.

SF6 запечатен прекинувач наспроти воздушно изолиран прекинувач (AIS)

Најчесто поставувани прашања (ЧПП)

П1: Колку често треба повторно да се полни на 35kV запечатената разводна опрема со среден напон SF6?

О: Во нормални услови, стапката на истекување е под 0,1% годишно. При почетно полнење од 0,12 MPa, ќе бидат потребни повеќе од 20 години да се спушти до прагот на алармот (0,10 MPa). Препорачуваме да го проверувате манометарот на секои 6 месеци. Обично не е потребно полнење во рамките на едногодишниот гарантен период, освен ако има дефект на заптивката.

П2: Дали гасот SF6 е еколошки штетен? И дали Лугао нуди алтернативи?

О: SF6 има висок потенцијал за глобално затоплување (GWP = 23.500). Сепак, запечатената централа од 35 kV со среден напон SF6 на Лугао користи помалку од 2 кг по единица, а нашиот дизајн на запечатен резервоар практично ги елиминира емисиите. За проекти за кои е потребен зелен гас, нудиме опционално полнење „Зелен гас“ (C5-FK) со 99% помал GWP, иако со малку намалена рејтинг на изолација.

П3: Може ли оваразводна опремада се користи на отворено без дополнително куќиште?

О: Да, самата запечатена централа со среден напон SF6 од 35 kV е означена со IP67 за затворениот резервоар и IP4X за нисконапонскиот оддел. Сепак, за директна инсталација на отворено, препорачуваме да ја нарачате опцијата „хауба отпорна на временските услови“ (додава рејтинг IP54 на целата кабина). Во спротивно, инсталирајте го во основен киоск или зграда на трафостаница.

П4: Дали едногодишната гаранција го покрива самиот гас SF6?

О: Да, ако се потврди истекување (со користење на меур од сапуница или тест за детектор) за време на гарантниот период, Lugao ќе испорача замена за плинска боца и повторно ќе го запечати монтирањето без надомест. Меѓутоа, ако истекувањето е резултат на физичко оштетување (на пр., вилушкар удира во резервоарот), поправката се наплатува.

П5: Може ли да доградам далечински интерфејс SCADA на оваа разводна опрема?

О: Сите единици доаѓаат со стандардни помошни контакти 6NO+6NC подготвени за поврзување со RTU или PLC. За напредно следење, нудиме опционален приклучен модул со излези Modbus RTU (RS485) или IEC 61850 (Ethernet), обезбедувајќи SF6 притисок во реално време, позиција на прекинувачот и податоци од бројачот за работа.
