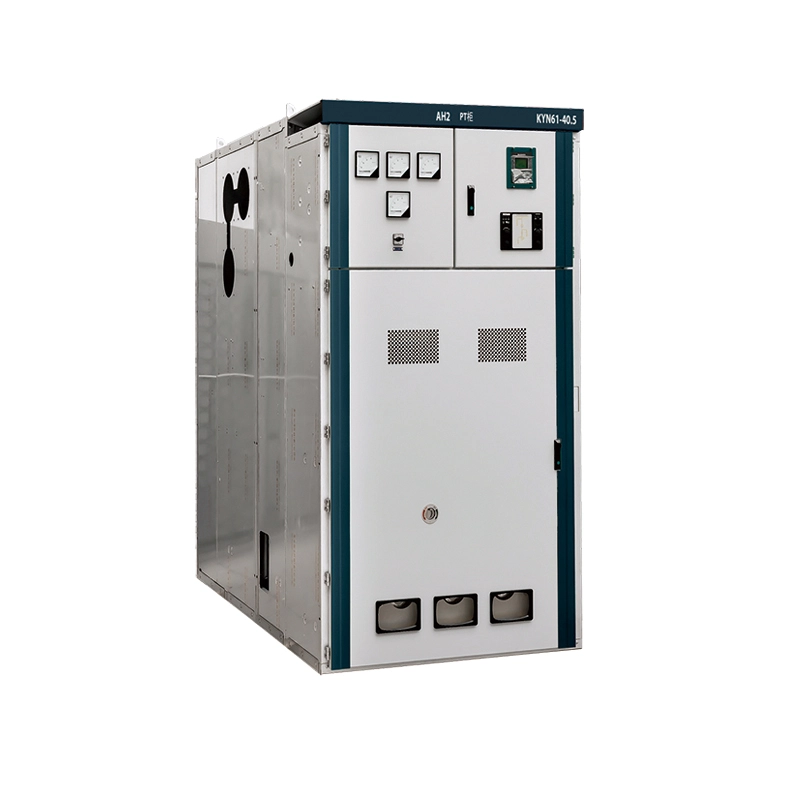

Преклопник на панели со висок напон KYN со воздушна изолација

Што е преклопна табла со висок напон KYN со воздушна изолација?

Switchgear е внатрешен склоп со среднонапонски разводни уреди обложен со метал, изолиран од воздух, дизајниран за трифазни наизменична струја системи кои работат на 3,6kV до 40,5kV, 50Hz или 60Hz.

Ознаката „KYN“ го следи именувањето на кинескиот национален стандард

К – обложена со метал

Y – тип на рачна количка

N - затворен простор

За разлика од разводната опрема со изолација на гас (GIS) која користи SF6, серијата KYN се потпира на атмосферскиот воздух како примарен диелектричен медиум помеѓу живите делови и земјата.

Што може да направи?

Овој висок напонски воздушен прекинувач на панелот KYN служи како централен центар за контролирање, заштита и изолирање на високонапонска електрична опрема. Нејзините основни функции вклучуваат:

1. Примајте и дистрибуирајте електрична енергија–Главната шина ја прима дојдовната енергија од трансформатор или генератор, а потоа ја дистрибуира до повеќе појдовни фидери. Секој фидер може да се вклучи независно.

2. Заштитете од електрични дефекти–Интегрираните вакуумски прекинувачи (сместени во рачна количка) се исклучуваат автоматски во рок од милисекунди кога откриваат преоптоварување, краток спој или услови за заземјување. Струјните трансформатори ја чувствуваат грешката; заштитните релеи ја иницираат командата за патување.

3. Изолирајте ја опремата за одржување – Рачната количка може да се намести во „исклучена“ положба, создавајќи видлив воздушен јаз помеѓу прекинувачот и фиксираните примарни контакти. Ролетните автоматски се затвораат преку фиксните контакти во живо, овозможувајќи сигурна проверка на прекинувачот без исклучување на енергијата на целата шина.

4. Обезбедете мерење и следење во реално време – Струјни трансформатори (CT) и напонски трансформатори (VTs) монтирани во кабелскиот простор за снабдување сигнали до амперметри, волтметри, анализатори за квалитет на енергија и далечински терминални единици (RTU).

5. Овозможете безбедно заземјување – Рачно управуваниот прекинувач за заземјување, механички заклучен со положбата на рачната количка, овозможува безбедно заземјување на страната на кабелот пред да започне работата за одржување.

6. Координација со заштитните релеи – Современите релеи базирани на микропроцесор (опционално) обезбедуваат насочена прекуструјна, диференцијална, ограничена грешка на заземјување и заштита од дефект на прекинувачот. Комуникацијата преку Modbus или IEC 61850 овозможува интеграција во SCADA системите.

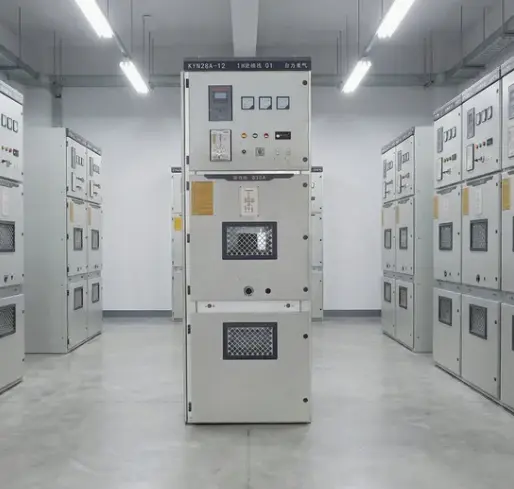

Во суштина, преклопниот панел со висок напон со воздушна изолација KYN е работа на среднонапонските мрежи - робусни, транспарентни (изолирани со воздух за да можете да видите што се случува) и економичен за внатрешни инсталации.

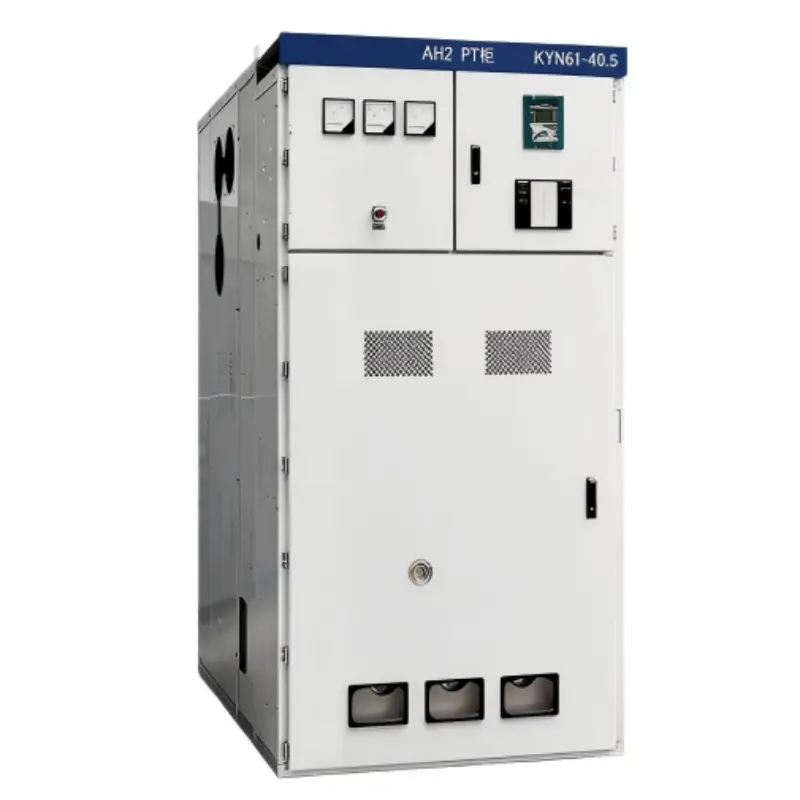

Параметри на производот

Предности на производот

1. Вистинска конструкција обложена со метал со преграда

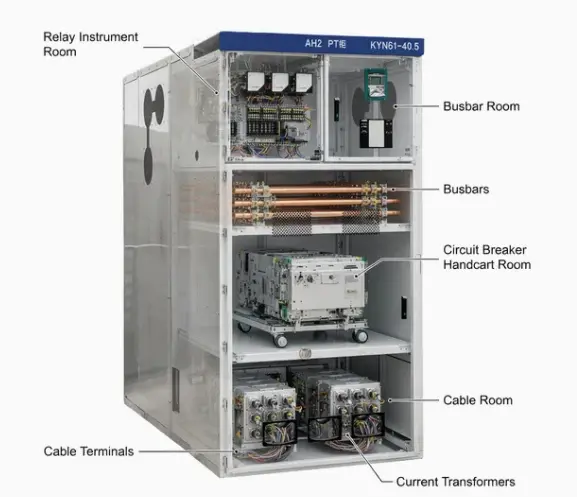

Нашиот разводен уред KYN го дели панелот на четири целосно одделени прегради:

● Преграда за автобуска (горна задна страна)

● Преграда за рачна количка за прекинувач (среден преден дел)

● Преграда за кабел (долниот заден дел)

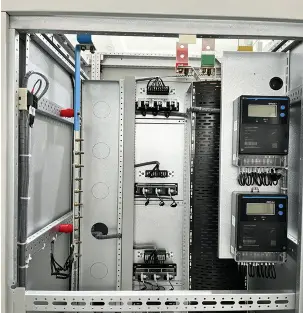

● Преграда за инструменти со низок напон (горе напред)

Секоја преграда е одвоена со галванизирани челични бариери со дебелина од 3 mm со капаци за пристап со завртки. Со оваа сегрегација се постигнува:

l Задржување на дефектот–Ако се појави внатрешен лак во една преграда, тој не може да се прошири на соседните прегради. Нашиот дизајн го помина тестирањето IAC AFLR до 40 kA за 1 секунда.

● Безбедност на персоналот–Операторите можат да ја отворат вратата од преградата за прекинувач за пристап до рачната количка додека шините остануваат живи, но целосно затворени зад фиксирани челични бариери.

l Паралелно одржување – Работата за завршување на кабелот може да продолжи додека се сервисира преградата за прекинувачи.

2. Автоматски ролетни за заштита на контакти во живо

Кога рачната количка се преместува од поврзаната на тест позиција, ролетните од не'рѓосувачки челик автоматски се лизгаат преку фиксираните примарни контакти (линија и страни на товарот). Клучни карактеристики:

● Материјал – нерѓосувачки челик со дебелина од 3 мм (не алуминиум или пластика)

● Ракување – Придвижуван од пружини, без дефект (ролетни се затвораат дури и ако се скрши пружината на механизмот – помага од гравитацијата)

l Заклучување – ролетните не може рачно да се отворат освен ако не се отстрани рачната количка и не се користи специјална алатка за отклучување (спречува неовластен пристап)

● Изолација – ролетните се обложени со 2mm изолационен епоксид на задната страна за да се спречат индуцираните напони

3. Воздушна изолација – Нема SF6 гас

За разлика од разводните уреди со изолација на гас (GIS), преклопниот панел со висок напон со воздух изолиран KYN користи само атмосферски воздух како изолационен медиум. Ова дава повеќекратни придобивки:

● Нулта емисија на стакленички гасови – SF6 има потенцијал за глобално затоплување 23.500 пати поголем од CO2. Регулаторите во ЕУ и многу американски држави ја ограничуваат употребата на SF6. Воздушно изолираниот KYN е идниот избор.

● Не е потребна опрема за ракување со гас – на GIS му требаат скапи колички за гас, мерачи на притисок, детектори за истекување и сертифицирани техничари за повторно полнење. На KYN не му треба ништо од овие.

l Визуелно проверливи воздушни празнини – Операторите можат да ги видат отворените контакти или јазот помеѓу рачната количка и фиксните контакти. Опремата SF6 крие сè зад запечатените куќишта.

● Пониска цена на животниот циклус – Без полнење на гас, без периодично тестирање на влага, без замена на заптивките. Воздухот е бесплатен.

5. Висока способност за издржување на краток спој

НашиотKYN разводни уредипостигнува:

● Оценета струја за краткотрајно издржување – до 50 kA за 3 секунди

● Номинална врвна струја за издржување – до 125 kA

● Класификација на внатрешен лак – IAC AFLR 40kA/1s (пристапен напред, страничен, заден)

Овие оценки ги надминуваат типичните барања за комунални услуги (обично 25 kA или 31,5 kA за 3 секунди). Способноста за висока издржливост доаѓа од:

● Двојно преклопени држачи за поддршка на собирницата од 2,5 мм

● Сребрени бакарни собирници со минимум 70 Nm вртежен момент на завртките

● Изолирани чаури на собирницата за да се спречат превртувања од фаза во фаза при вибрации.

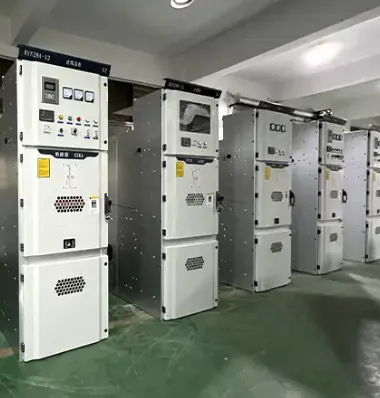

Карактеристики на производот

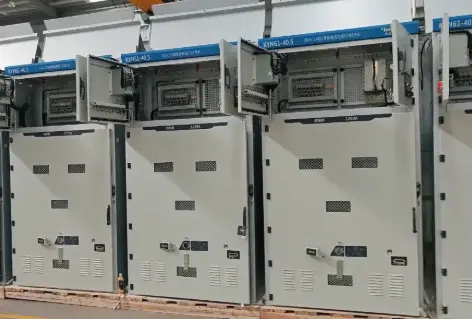

Детали за производство

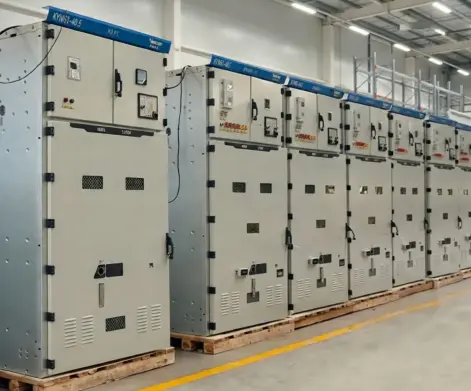

Рамка и комплет

1. Материјал: 2,5мм ладно валана челична рамка; Прегради од 3,0 мм

2. Формирање: Ласерски пресечен, CNC-дупчен, роботски MIG заварен

3. Облога: Процес во девет чекори – прајмер со E-coat + прашок од полиестер, дебелина од 100-120μm. Спреј со сол > 1000 часа

4. Боја: RAL 7035 (светло сива) стандард

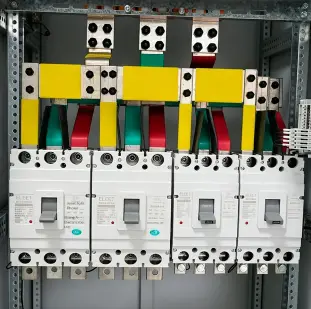

Систем на собирници

1. Бакар: 99,95% E-Cu, спроводливост ≥58 MS/m

2. Зглобови: позлатени (10μm) + подлошки Belleville, завртени до 70 Nm со ознака со црвена боја

3. Изолација: шипки отпорни на пламен што се собираат топлина, делумно празнење <5 pC на 15 kV

4. Поддржувачки изолатори: епоксидни со силика за полнење, лазење ≥20mm/kV

Производство на рачна количка

1. Шасија: црна обложена со прав; четири MoS2-најлонски ваљаци (носивост од 500 кг секој)

2. Складирање: шраф за олово, 10 вртења поврзани со тест за поврзување, вртежен момент <15 Nm

3. Монтирање на прекинувачот: директно завртка за Lugao VCB или ABB VD4/Siemens 3AH

4. Помошни контакти: 8NO+8NC, сребро-никел, 10A на 250V AC
