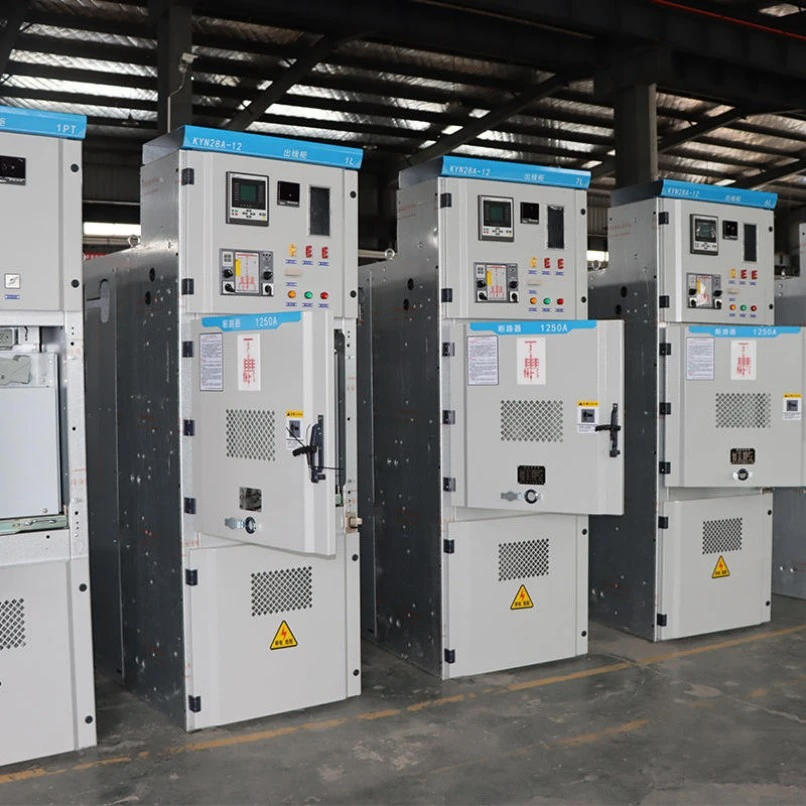

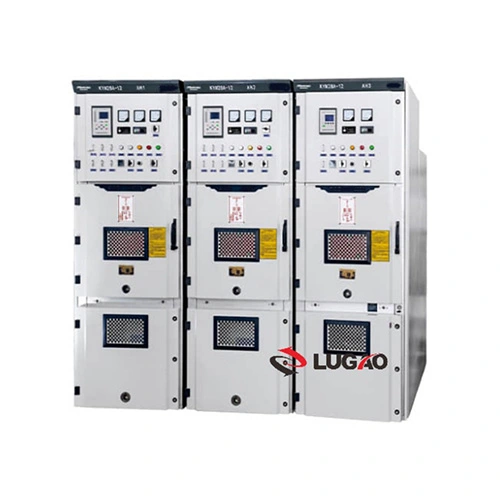

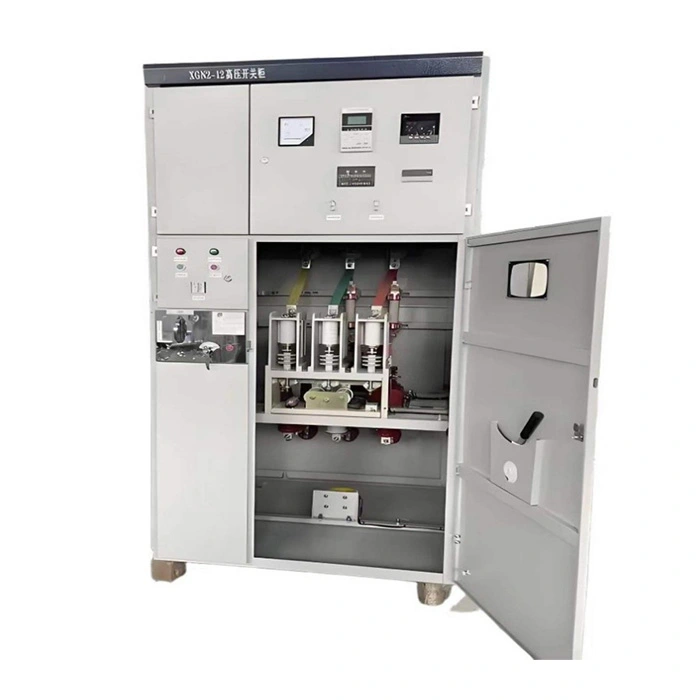

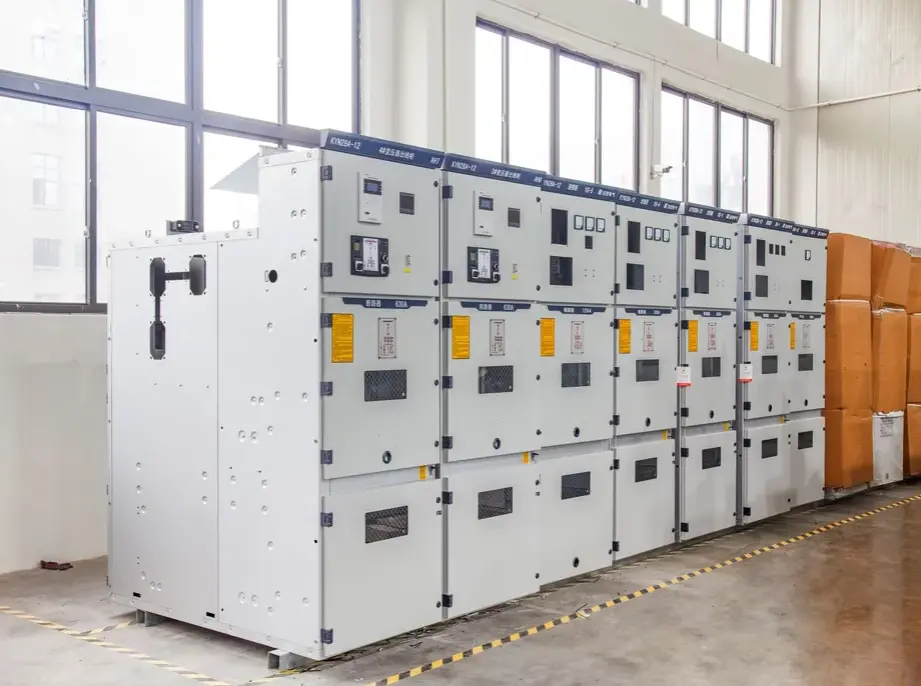

Рачна количка од типот на фиксна табла со висок напон

Преклопникот на таблата со фиксен висок напон од типот на рачна количка е затворен со метал,среднонапонска разводна опрема со воздушна изолацијасклоп дизајниран за системи со една собирница и двошина. Но, што точно е овој производ и што може да направи за вашата електрична инфраструктура?

Што е тоа:

Тоа е хибриден дизајн кој комбинира куќиште на фиксна плоча со механизам за рачна количка што може да се отстрани за примарните преклопни уреди (како што се вакуумски прекинувачи, контактори или VSD). Рачната количка може физички да се тркала во и надвор од панелот, додека шините, каблите и помошните компоненти остануваат фиксирани во куќиштето. Овој дизајн е стандардизиран според IEC 62271-200 и GB3906 за номинален напон од 3kV до 40,5kV.

Што може да направи:

l Контролирајте го протокот на енергија: безбедно поврзува или исклучува високонапонски оптоварувања како трансформатори, мотори и кондензатори.

● Обезбедете заштита од дефекти: интегрираните заштитни релеи и прекинувачите автоматски се исклучуваат при преоптоварување, кратки споеви или дефекти на заземјувањето.

l Овозможете безбедно одржување: рачната количка може да се повлече во изолирана, заземјена положба, создавајќи видлив воздушен јаз – дозволувајќи им на техничарите да работат на прекинувачот без да ја исклучат енергијата на целата собирница.

● Мерење и следење: Струјните трансформатори, напонските трансформатори и дигиталните броила поставени на панелот даваат податоци во реално време за статусот на системот.

l Безбедно блокирање: Механичките и електричните брави ги спречуваат човечките грешки како што се затворање на прекинувачот додека рачната количка е на средина или пристап до преградите под напон.

Накратко, оваа рачна количка со фиксна плоча со висок напон делува како чувар на вашата високонапонска мрежа – безбедна, флексибилна и издржлива за 20+ години услуга.

Параметри на производот (спецификација)

Подолу е детална табела со технички спецификации за нашата рачна количка со фиксна табла со висок напон. Сите вредности се однесуваат на типични модели од 12 kV; други напони достапни на барање.

Карактеристики на производот и апликација (формат за прашања и одговори)

П1: Што го прави дизајнот на рачната количка подобар од целосно фиксирана разводна опрема?

О: Дизајнот на рачната количка овозможува примарниот прекинувачки уред (вакуумски прекинувач) физички да се отстрани од панелот за одржување или замена додека шините на панелот остануваат под напон. Ова го намалува времето на застој од часови на минути. Спротивно на тоа, фиксната разводна опрема често бара исклучување на енергија на цел дел за пристап до прекинувачот. Нашата рачна количка со фиксна табла со висок напон ви го дава најдоброто од двата света: фиксни собирници за цврстина, плус прекинувачи за рачна количка за сервисирање.

П2: Како ја осигурува безбедноста на операторот за време на гребење?

О: Нашата разводна опрема вклучува пет задолжителни блокади:

1. Прекинувачот не може да се затвори освен ако рачната количка не е во „оперативна“ (поврзана) положба.

2. Рачната количка не може да се премести од „исклучена“ во „поврзана“ освен ако прекинувачот е отворен.

3. Прекинувачот за заземјување може да се затвори само кога рачната количка е во положба „тест/исклучена“.

4. Вратата на преградата за кабли може да се отвори само кога прекинувачот за заземјување е затворен.

5. Рачната количка не може да се вметне или повлече додека прекинувачот е затворен. Овие брави се и механички и електрични - безбедни од дефект по дизајн.

П3: Може ли рачна количка да се користи на отворено?

О: Стандардното куќиште е IP4X, погодно за внатрешни трафостаници. За апликации на отворено, обезбедуваме дополнителни куќишта отпорни на атмосферски влијанија или киосци со оцена IP54. Многу клиенти ја инсталираат нашата разводна опрема во контејнеризирани трафостаници или мали монтажни згради во близина на ветерници или соларни постројки.

П4: Кои се најчестите апликации за оваа разводна опрема?

О: Оваа рачна количка со фиксна табла со висок напон е широко користена во:

● Трафостаници за електрична енергија (примарна и секундарна дистрибуција).

● Индустриски погони (челичарници, фабрики за цемент, петрохемикалии) – за контрола на моторот и заштита на трансформаторите.

● Комерцијални згради (болници, центри за податоци, аеродроми) – каде што е потребна висока доверливост.

● Обновлива енергија (сончеви фарми, фарми со ветерници) – како панели за поврзување на мрежата.

● Рударски операции – доволно цврсти за правливи, влажни средини.

● Напојување со железничка влечна линија – кај системи од 27,5 kV или 2×25 kV.

Детали за производство

1. Материјал и облога за куќиште

● Материјал: висококвалитетен поцинкуван челичен лим со дебелина од 2 мм (увезен од Baosteel), преклопен со CNC машини за виткање. Двојно преклопените рабови ја зголемуваат ригидноста.

● Облога: Епоксидно-полиестерски премаз во прав (минимум 80μm дебелина) по пескарење според стандардот SA 2.5. Боја RAL 7035 (светло сива). Тест со прскање со сол >500 часа – нема корозија.

2. Механизам за рачна количка

● Материјал: Најлонски ролери со висока цврстина + шини од не'рѓосувачки челик.

● Ракување: Механизам со завртки за навртување/одвртување со дизајн против удари. Секоја рачна количка е тестирана за 2000 комплетни циклуси на гребење.

● Показатели за положбата: Црвена (поврзана), зелена (тест), жолта (исклучена), видливи од 5 метри.

3. Ролетни (автоматски безбедносни бариери)

l Кога рачната количка е повлечена, металните ролетни со пружина автоматски ги покриваат фиксираните примарни контакти. Ова го спречува случајниот контакт на прстот со деловите под напон. Нашите ролетни се изработени од 3mm алуминиумска легура со антикорозивен третман.

4. Систем на собирници

● Материјал: E-Cu бакар со висока спроводливост (99,9% чистота). Сребрена на сите зглобови.

● Пресек: Пресметано за одржување на порастот на температурата под 65K при номинална струја. За 3150A, користиме двојни собирници по фаза.

● Изолација: термособивачки изолациски чаури (портокалова боја) за идентификација на фаза и контрола на делумно празнење.

5. Прекинувач за заземјување

● Тип: Брзо изработување, неоптоварување, со видливи заземјувачки сечила.

● Ракување: Рачен механизам со помош на пружини. Може да се затвори на целосна струја на краток спој (50 kA еднаш).

● Преклопување: Ексклузивно механичко блокирање со положба на рачната количка – не може да го затвори прекинувачот за заземјување освен ако рачната количка е во тест/исклучена положба.

6. Преграда за низок напон

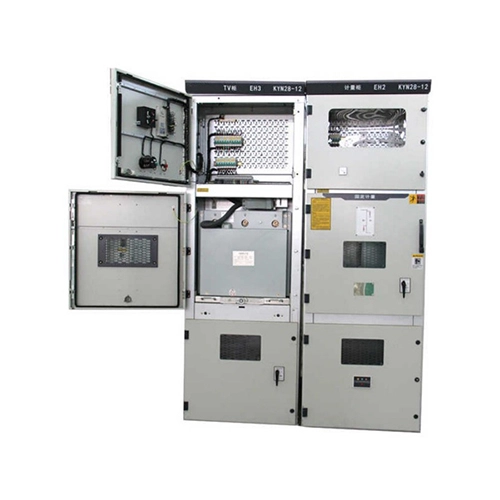

● Се наоѓа на горниот преден дел (висина 300 mm), целосно одвоен од високонапонските делови. Куќи заштитни релеи (базирани на микропроцесори), контролни прекинувачи, индикациски светилки и помошни осигурувачи.

● Поврзување: Сите секундарни кабли се нумерирани, спакувани во ПВЦ канали отпорни на пламен и се завршуваат на терминалните блокови со резервни контакти (резервирани 20% резерви).

7. Делумна контрола на празнење

● Сите високонапонски проводници се заоблени за да се елиминираат острите рабови.

● Секој панел е подложен на тест за делумно празнење (≤10pC на 1,1×Ur/√3).

8. Точност на фабричко склопување

● Секоја рачна количка со фиксна табла со висок напон е составена на ласерски подредена жига. Неусогласеноста на контактот од рачна количка до фиксна е <0,5 mm.

l Резултат: Непречено држење без мелење или сила – без заглавени рачни колички дури и по долгогодишно користење.

Зошто да го изберете Lugao за рачна количка со среден напон?

· Инженерство засновано на проекти: Распоредот на кабинетот, рејтингот на собирниците, шемата на заштитно реле, конфигурацијата CT/VT и влезот на кабелот може да се дизајнираат според дијаграмот со една линија.

· Производство засновано на стандарди: Разводната опрема може да се произведува според IEC 62271-200, GB/T 3906, DL/T 404 и техничките спецификации на проектот.

· Флексибилен избор на компоненти: Lugao VCB, ABB, Siemens, Schneider или други наведени брендови на компоненти може да се конфигурираат според барањата на проектот.

· Рутинска инспекција пред пратката: Тестовите за отпорност на механичка работа, функција за блокирање, жици, изолација и моќност-фреквенција може да се извршат пред испорака според техничкиот договор.

· Поддршка за техничка документација: Може да се обезбедат цртежи за општи распореди, дијаграми со една линија, дијаграми за секундарни жици, упатства за работа и извештаи за рутински тестови за референца на проектот.
