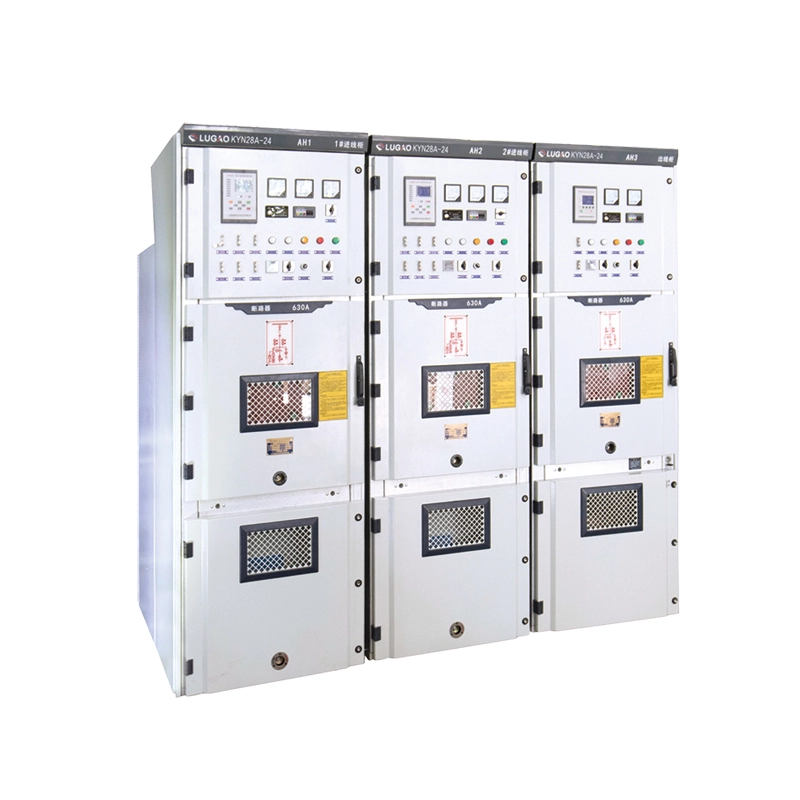

Оклопна трафостаница KYN од 35 kV што може да се повлече

Што е оваа опрема?

Оклопната трафостаница KYN од 35 kV, која може да се повлече, е фабрички составена, затворена со метал,внатрешен високонапонски разводен уреддизајниран за 40,5 kV (номинален 35 kV) трифазни системи за наизменична струја. Припаѓа на серијата KYN и се користи во комунални трафостаници, индустриски електрани, големи комерцијални комплекси и станици за собирање обновливи извори на енергија.

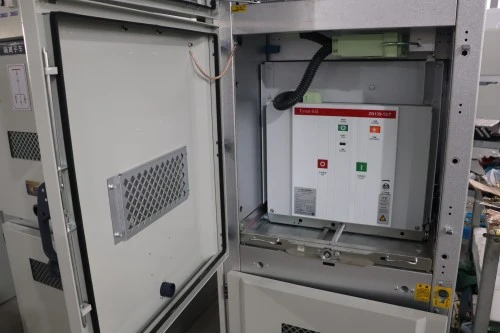

За разлика од фиксниот тип на разводни уреди каде што прекинувачите се прицврстени на своето место, овој оклопен тип што може да се повлече има движечка количка за прекинувач што може да се тркала во три различни позиции: оперативна, тестирана/изолирана и повлечена. Овој дизајн овозможува неисправниот прекинувач да се замени за неколку минути без да се исклучи целата шина - критична предност за континуирано напојување.

Што прави тоа?

Основната функција на оваа опрема е да прима 35 kV дојдовна моќност од трансформатор или надземна линија, да ја заштити низводната мрежа со прекинувачи и да ја дистрибуира електричната енергија до излезните фидери како што се моторите со среден напон, секундарните трансформатори, банките со кондензатори или големите индустриски оптоварувања. Оклопната трафостаница KYN од 35 kV што може да се повлече, исто така, обезбедува:

● Изолација – Видливо исклучување за безбедно одржување

● Заштита – прекумерна струја, заземјување и прекинување со краток спој преку релеи или IED

● Мерење – Мерење на напон и струја за трафостаница SCADA

● Преклопување – Механички систем со пет превенција за елиминирање на човечката грешка

Разбивање на кодот на моделот

Карактеристики и апликација на производот

Карактеристика на производот

Карактеристика 1: Вистинска оклопна конструкција што може да се повлече

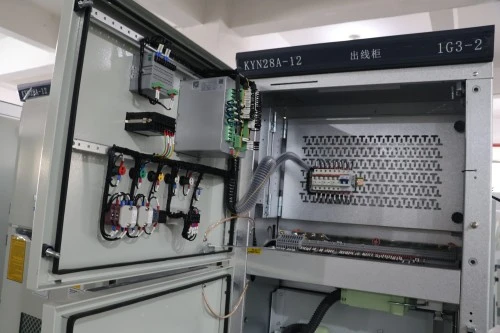

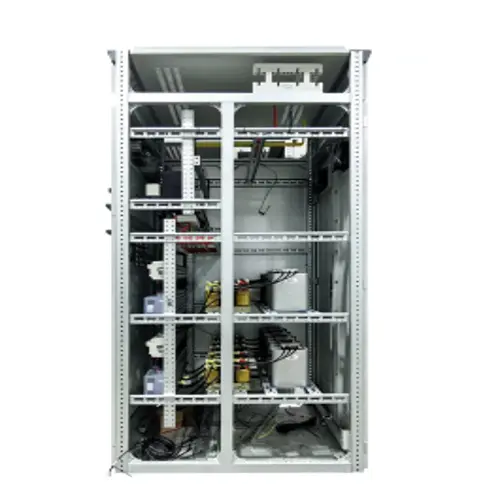

Преклопната опрема што може да се повлече со метал, има посебни прегради со челични плочи за прекинувачот, собирницата, завршетокот на кабелот и контролата на низок напон. Секој оддел е заземјен и изолиран од ширењето на блицот на лакот.

Карактеристика 2: Механичко преплетување со пет превенција

Системот со пет превенција е целосно механички, а не зависи од софтверот. Физички спречува:

1. Затворање на прекинувачот со затворен прекинувач за заземјување

2. Отворање на предниот капак со затворен прекинувач

3. Преместување на прекинувачот помеѓу позициите кога е во живо

4. Работен прекинувач за заземјување со проводници под напон

5. Прекинувач за затворање без контролна моќност

Карактеристика 3: Задржување на дефекти со висок лак

Класификација на внатрешен лак (IAC) тестирана на 31,5 kA за 1 секунда. Лачните клапи го насочуваат притисокот нагоре и подалеку од операторите.

Карактеристика 4: Доверливост на високонапонска изолација

Расчистувањата од фаза до фаза и од фаза до земја ги надминуваат минимумите од IEC 62271-200. Сите собирници се топлински изолирани или покриени со заштита од корона.

Функција 5: Интелигентно следење и далечинско работење

Стандарден IED (интелигентен електронски уред) со RS485/Modbus или IEC 61850 GOOSE пораки. Следење во реално време на положбата на прекинувачот, статусот на пролетното полнење, SF6 (ако се користи), температурата и делумното празнење.

Спецификации на производот

Зошто да изберете Lugao Power Co., Ltd. наместо конкурентите?

Зошто клиентите постојано не избираат нас:

Ние не ги сечеме аглите на просторот за изолација, материјалот на собирницата или цврстината на испреплетувањето. Секој прекинувач KYN што ја напушта нашата фабрика е подложен на целосен тест за издржување на 95 kV – а не „рутински“ тест за намален напон. Обезбедуваме и дијаграми за поврзување специфични за панели во CAD и PDF, а не генерички шаблони.

Пакување, испорака и услуга по продажбата

Пакување

Секоја 35 kV оклопна трафостаница KYN разводна плоча која може да се повлече е обвиткана во VCI хартија против 'рѓа + пластична фолија

1. Потоа затворен во гајба од иверица со сертификат за дезинсекција со облога од пена на сите агли и рабови

2. Количката за прекинувач се испраќа во повлечена положба, заклучена со транспортни држачи

3. Собирниците се расклопуваат, се завиткуваат поединечно, означени по број на фаза и панел

4. Секундарни приклучоци, рачки за багажници, клучеви за заземјување и резервни осигурувачи спакувани во кутија отпорна на атмосферски додатоци во преградата LV

5. Додадени кеси за сушење со силика гел за пратки чувствителни на влажност (морски товар)

Испорака

1. Морски товар: HC контејнер од 40 стапки има 6–8 панели (во зависност од димензиите)

2. Копнеен товар: Камион со рамно лежиште со воздушни перничиња против вибрации и ремени

3. Incoterms: EXW (фабрика), FOB ningbo

4. Документација вклучена со пратката

5. Цртеж со општ распоред (како што е изграден)

6. Еднолиниски дијаграм со нумерирање на панели

7. Шема на жици (големина А3, ламинирана)

8. Сметка за материјали (прекинувачи, CT, VT, релеи)

9. Извештај за рутински тест (потпишан од QA)

10. Упатство за употреба (англиски или локален јазик)

11. Матрица за испреплетување и распоред на клучеви (ако се користи блокирање на копчињата)

Посветеност на услугата по продажбата

1. Гарантен период: 12 месеци од датумот на испорака (можно да се продолжи на 24 или 36 месеци со платен договор за услуги)

2. Техничка поддршка: Доживотна бесплатна далечинска консултација. Нашите инженери ги прегледуваат вашите поставки за еднолиниски дијаграм и реле пред испораката.

3. Теренска услуга: Надзор на инсталација, помош при пуштање во работа, дијагноза на дефекти. Бесплатно за време на гарантниот период (патувањето и сместувањето се наплаќаат по цена). По гаранција, се наплаќа по дневна цена + делови.

4. Снабдување со резервни делови: колички за прекинувачи, примарни контакти, секундарни приклучоци, рачки за решетката, прекинувачи за заземјување, контролери за температура и компоненти за испреплетување кои се чуваат на залиха. Испорака следниот ден преку DHL/FedEx за критични резервни делови.

Најчесто поставувани прашања

П1: Дали 35kV KYN оклопна трафостаница може да се користи на отворено во компактна трафостаница?

О: Стандарден: IP4X (само во затворен простор).

Опција: IP54 надворешно куќиште со покрив отпорен на атмосферски влијанија и принудна вентилација, со повеќе панели.

Дејство: наведете „надворешно“ кога барате понуда.

П2: Како да се потврди преплетувањето со пет превенција пред да се напојува?

О: Следете чекор-по-чекор тест во рачно (основен тест: 10 мин).

Проверки на клучеви: Отворен прекинувач + затворен заземјување → треба да го блокира влезот. Прекинувачот е затворен → влезната врата треба да остане заклучена.

Препорака: Тестирајте за време на пуштање во работа и на секои 6 месеци.

П3: Животниот век на примарните контакти за исклучување и индикатор за замена?

О:Сребрени бакарни контакти: оценети за 5.000 операции.

Индикатор за абење: црвена линија видлива на контактниот прст → замени.

Вообичаена трафостаница (еднаш/годишно сталажа): трае 30+ години. Честа работа (лачни печки): годишно се мери отпорот на контакт.
