Високонапонски фиксен AC метал затворен прекинувач

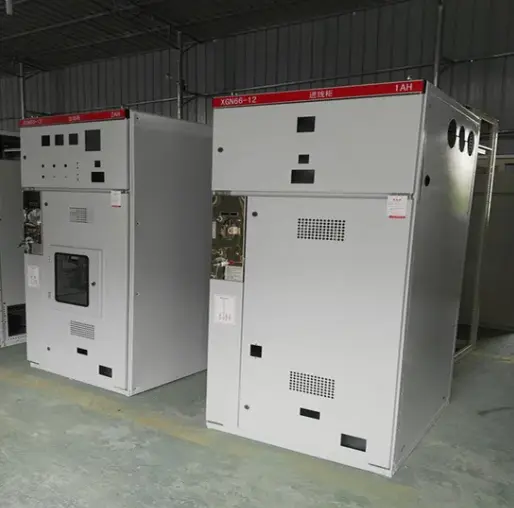

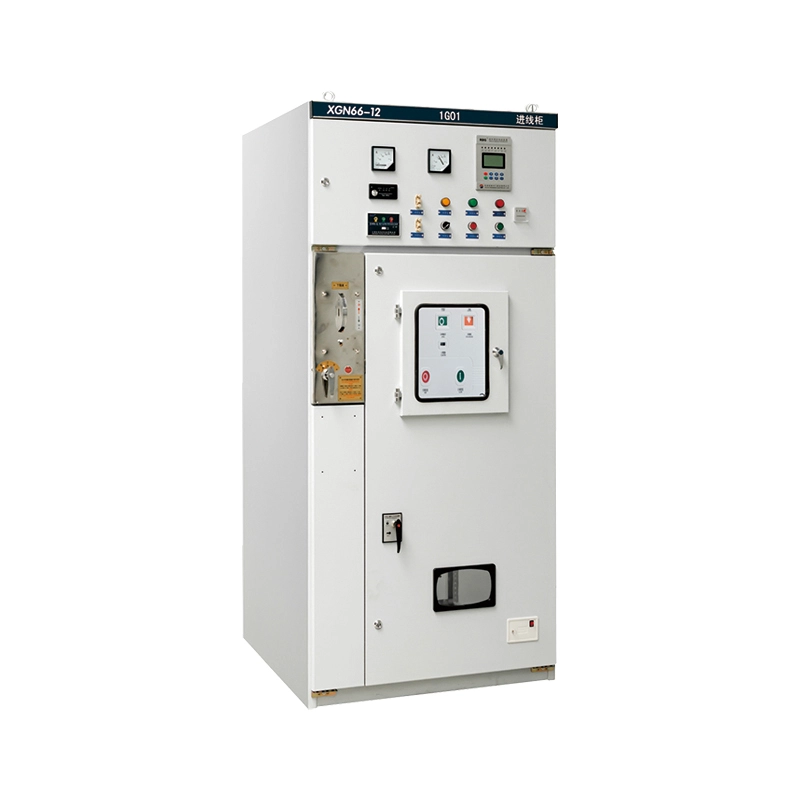

Високонапонскиот фиксен AC метал затворен прекинувач (модел: XGN66-12) е комплетен комплет на разводни уреди изолиран со воздух. Тој е дизајниран за трифазни енергетски системи со наизменична струја 50/60Hz кои работат на номинален напон од 3,6kV, 7,2kV и 12kV.

За разлика од варијантите што може да се извлечат, овој Метален прекинувач со фиксна наизменична струја користи фиксно монтиран вакуумски прекинувач и структуриран систем за изолација. Оваа дизајнерска филозофија ги поедноставува поврзувањата на главното коло, ја подобрува механичката стабилност и обезбедува економично решение без да се загрозува безбедноста. Куќиштето е изработено од ладно валани челични плочи со висока цврстина, заварени и завртки за да формираат цврста структура која се спротивставува на деформации за време на транспортот и работењето. Служи како критичен интерфејс за примање електрична енергија од мрежата и нејзино дистрибуирање до трансформаторите, моторите и другите високонапонски оптоварувања, нудејќи интегрирани функции за контрола, мерење и заштита во единствен, компактен отпечаток.

Карактеристики на производот и апликација

Клучни карактеристики (стил на прашања и одговори)

П: Што го прави „фиксниот“ дизајн на овој високонапонски фиксен AC метал затворен прекинувач подобар од типовите што се повлекуваат?

О: Едноставност и сила. Бидејќи главните компоненти се фиксирани, приклучоците на примарното коло се поцврсти и помалку склони кон проблеми со абењето на контактите поврзани со подвижните рачни колички. Овој дизајн овозможува помал волумен на кабинетот (скоро 50% помал од традиционалните дизајни), што го прави совршен за внатрешни трафостаници со ограничен простор. Тој, исто така, генерално нуди пониски првични трошоци за набавка додека одржува механизам за испреплетување „пет-доказ“ за да се спречи погрешно работење.

П: Како Lugao Power ја осигурува безбедноста на оперативниот персонал?

О: Безбедноста е вградена во механиката. Наразводна опремае опремен со задолжителен механички систем за заклучување помеѓу главниот прекинувач, прекинувачот и вратите на кабинетот. Високонапонскиот фиксен AC метал затворен прекинувач има видлива точка на прекин (изолациски прекинувач), што им овозможува на операторите визуелно да потврдат дека напојувањето е исклучено пред одржувањето, во согласност со глобалните стандарди за електрична безбедност. Понатаму, компонентите како што е исклучувачот GN30-12 се целосно затворени за да се спречи изложување на блиц на лак.

П: Во кои средини може да се користи овој производ?

О: Овој производ е дизајниран за сурови индустриски средини. Работи сигурно на температури кои се движат од -25°C до +40°C и надморска височина до 1000 m (приспособливо за повисоки надморски височини). Широко се користи во:

1. Електрани и трафостаници: Како главна влезна/појдовна единица.

2. Индустриски и рударски претпријатија: за контрола на тешки машини и трансформатори.

3. Високи згради: За простории за дистрибуција на електрична енергија во подруми или технички подови.

4. Обновливи извори на енергија: Како точка за синхронизација за ветерни или соларни фарми.

П: Дали оваа високонапонска фиксна метална преклопна опрема за наизменична струја поддржува лесно одржување?

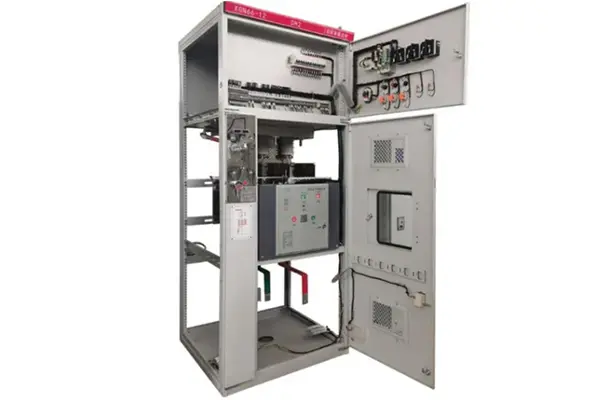

О: Апсолутно. И покрај тоа што е „поправено“, одржувањето е едноставно. Предниот панел овозможува лесен пристап до преградата на прекинувачот, а комората на собирницата е изолирана на врвот. Замената на осигурувачите (во комбинации на осигурувачи) е едноставна и безбедна.

Детали за производство и обезбедување квалитет

Техничко занаетчиство

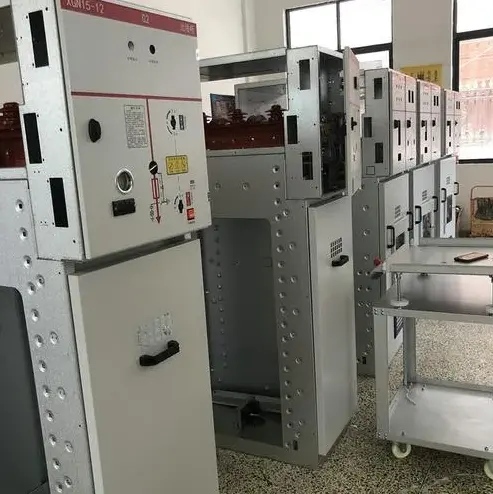

● Напредно производство: Металното куќиште се обработува со помош на CNC машини за удирање, виткање и стрижење, со што се обезбедува висока прецизност и меѓусебна заменливост. Рамката е составена со завртки со висока јачина, со што се елиминира деформацијата на заварувањето.

● Изведба на изолација: Системот користи воздух како примарен изолационен медиум. Како и да е, преку оптимизирано растојание на фазите на собирниците и употребата на изолатори со висок наплив, високонапонската фиксна метална приклучна опрема за наизменична струја лесно го поминува тестот за отпорност на фреквенција на моќност од 42 kV.

● Механизам за преплетување: Ние користиме сигурен систем за блокирање „пет-превенција“:

1. Спречува затворање на прекинувачот ако прекинувачот за заземјување е затворен.

2. Спречува затворање на прекинувачот за заземјување ако прекинувачот е затворен.

3. Спречува отворање на предните/задните панели ако прекинувачот е под напон.

Сертификати

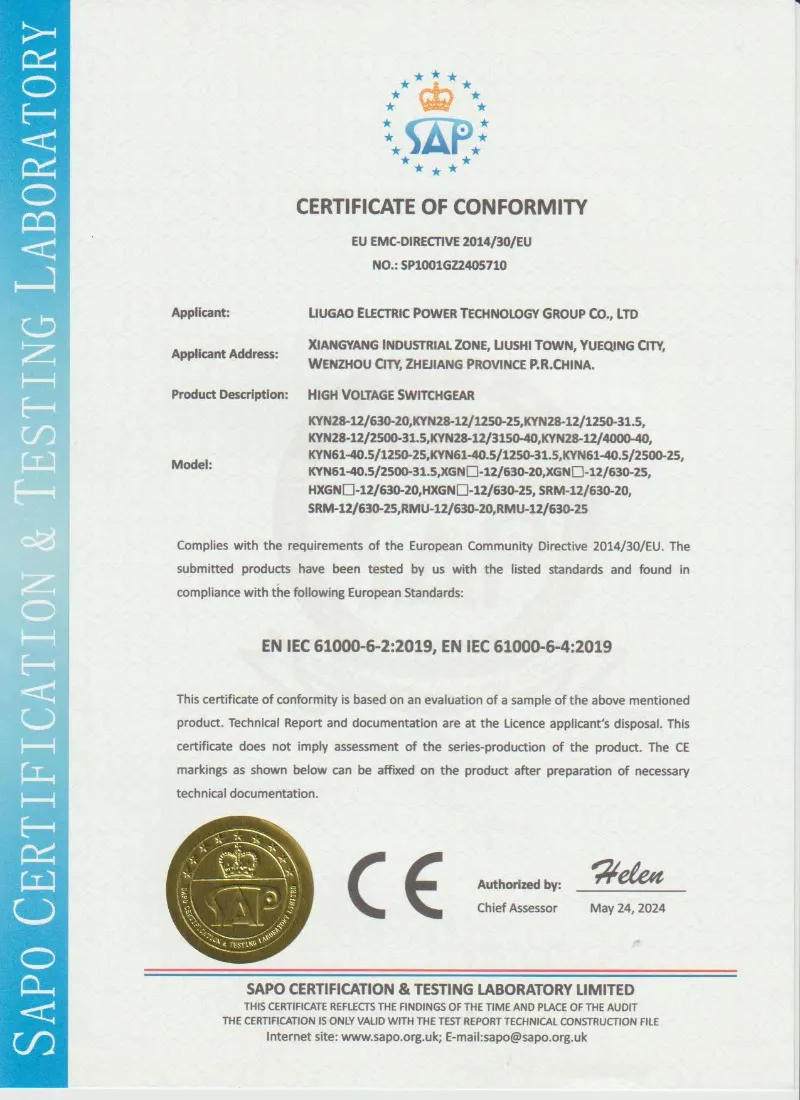

● Lugao Power Co., Ltd.се придржува до строгите меѓународни упатства. Нашата серија XGN66-12 е целосно тестирана на типот и е во согласност со IEC 62271-200 (АС со метална разводна опрема и контролна опрема). Имаме и ISO 9001 сертификати за нашиот производствен капацитет, обезбедувајќи постојан квалитет.

Параметар на производот (спецификација)

Изборот на точниот рејтинг е критичен. За трансформатор од 1000 kVA на 12 kV, препорачуваме номинална струја од 630 А со капацитет за краткотрајно издржување од 25 kA за ефикасно справување со потенцијалните струи на дефекти. Консултирајте се со нашите инженери за пресметки специфични за оптоварување.

Зошто да изберете Lugao Power Co., Ltd.?

Докажана експертиза за извоз:Со преку 500 единици успешно распоредени на Филипините, Виетнам, Саудиска Арабија и Нигерија во последните 5 години, нашите решенија за пакување (вклучувајќи армирани челични сандаци и VCI антикорозивен филм) се борбено тестирани за транспорт на долги поморски товари и складирање на влажно пристаниште.

Реално прилагодување:Надвор од RAL совпаѓањето на боите, обезбедуваме приспособени соодноси CT/VT и помошни конфигурации за контакт за да одговараат на вашите постоечки заштитни шеми на релеи (компатибилни со ABB/Siemens/Schneider).

Агилен синџир на снабдување:Искористувајќи го нашиот локален екосистем на компоненти, гарантираме рок на испорака од 15-20 дена, значително побрзо од европските колеги, без да го жртвуваме квалитетот на клучните компоненти (VS1/ZN63 вакуумски прекинувачи).

Одговор по продажбата

Жешка линија:Техничките прашања одговорени во рок од 2 часа (24/7).

Резервна логистика:Критичните резервни делови се испорачуваат преку DHL/FedEx во рок од 48 часа.

Дигитална документација:Обезбедуваме целосни англиски дијаграми за поврзување, SLD и прирачници за работа преку облак врска пред поаѓањето на бродот, овозможувајќи му на тимот на вашата локација да се подготви однапред.
