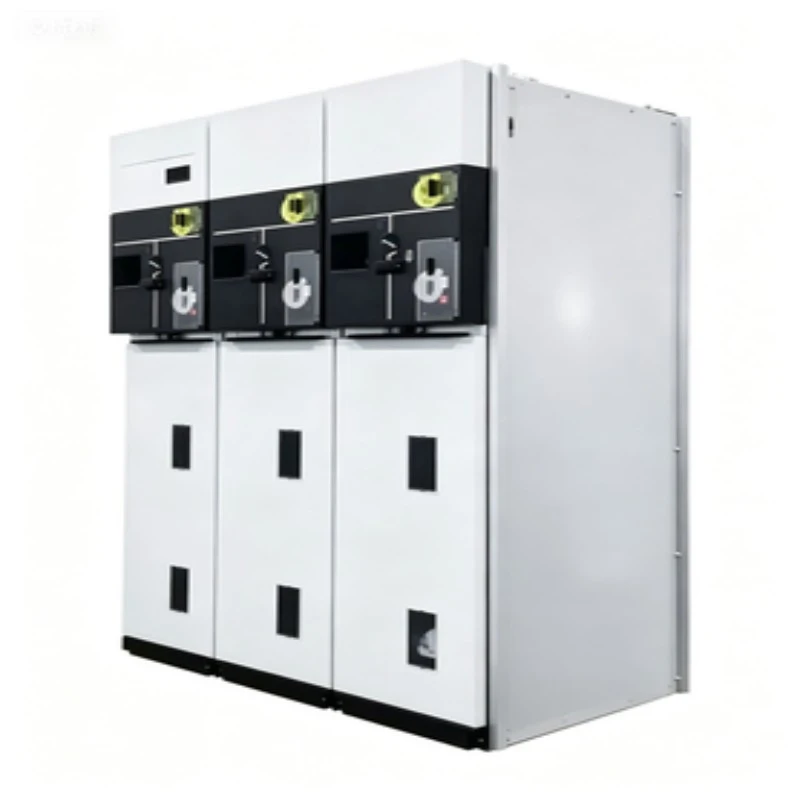

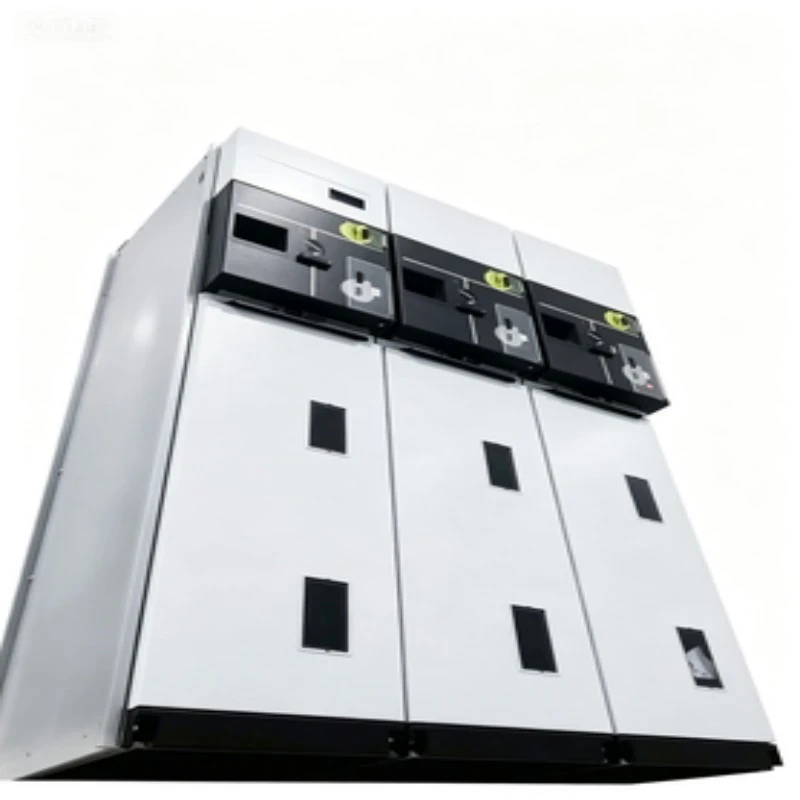

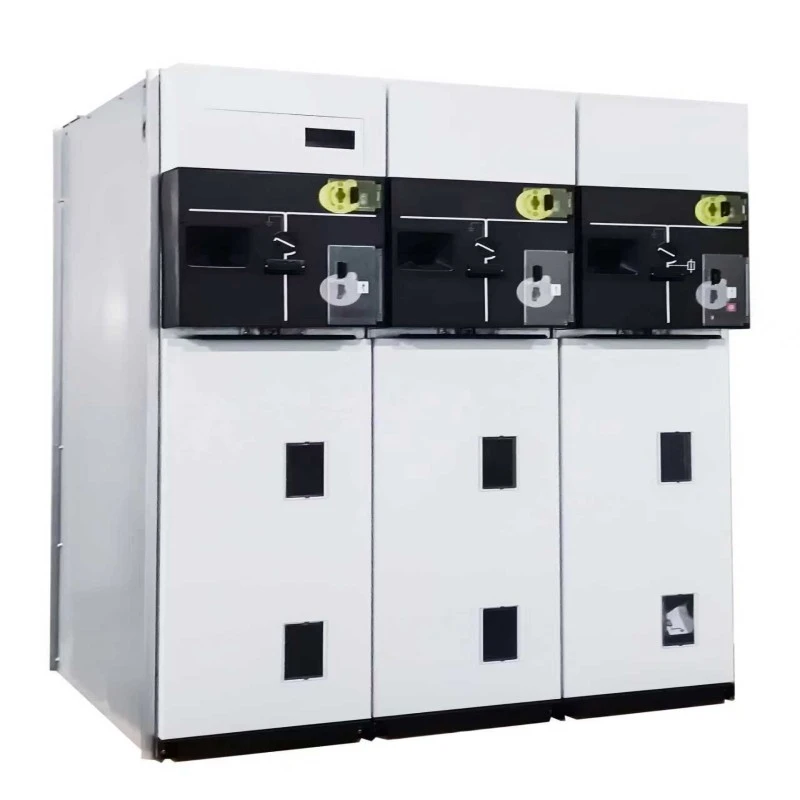

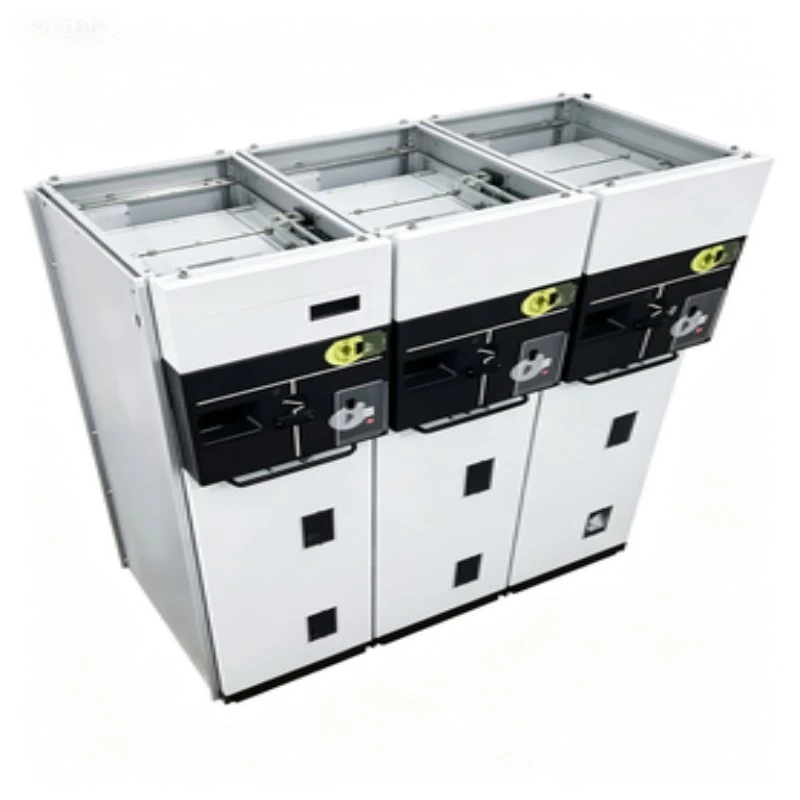

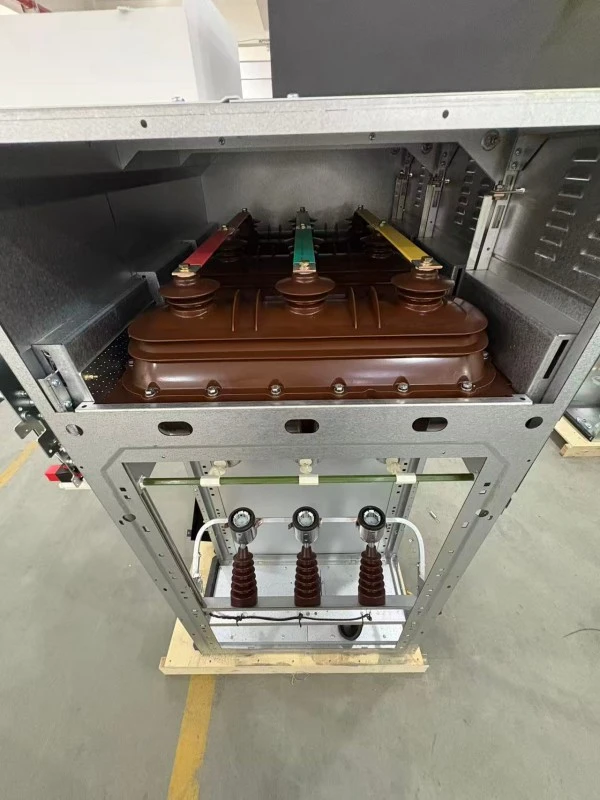

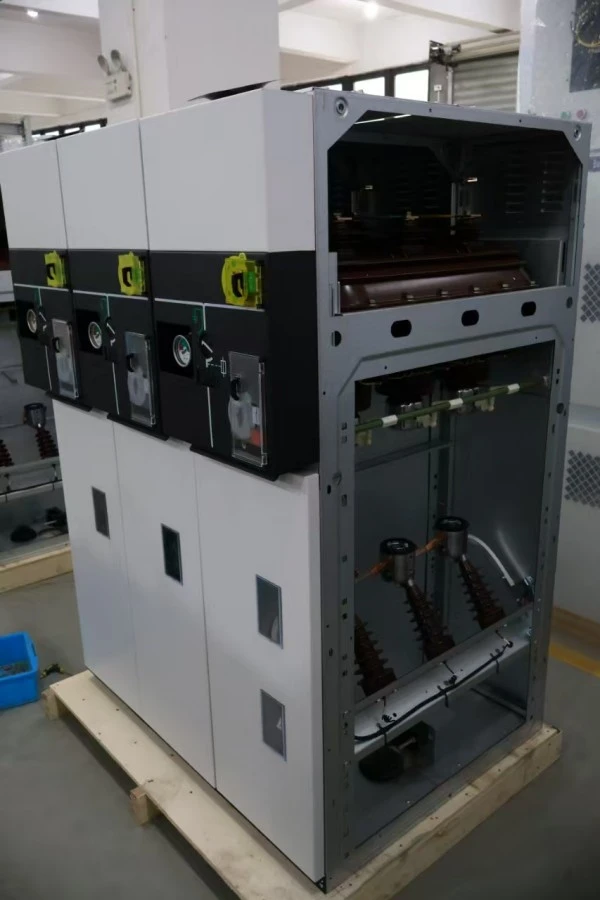

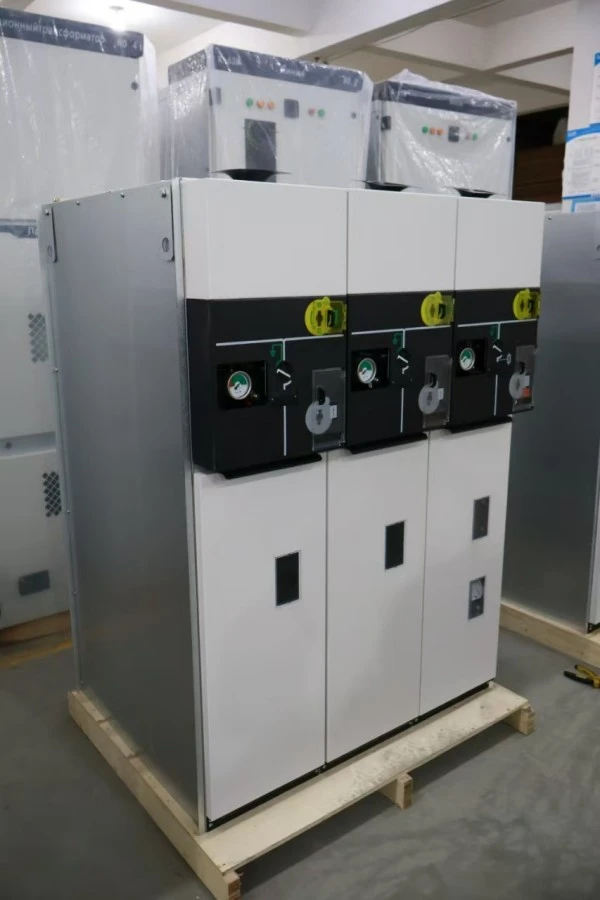

Прстен главна единица Sf6 Преклопна опрема што може да се повлече

Што е Прстен главна единица SF6 прекинувач што може да се повлече?

Наразводна опремае фабрички склопена, метално затворена, SF6 изолирана разводна опрема дизајнирана за среднонапонски прстени мрежи (до 24kV/36kV). За разлика од фиксниот типRMU, оваа верзија што може да се повлече има отстранливи уреди за префрлување монтирани на камион --- вообичаено вакуумски прекинувач или прекинувач за оптоварување SF6 што може физички да се вала од куќиштето за одржување, проверка или замена без да се исклучи целата шина.

Што може да направи?

Оваа главна единица со прстен SF6, со можност за повлекување, извршува три критични функции во дистрибуцијата на енергија:

1. Прстен мрежна врска --- Ги поврзува дојдовните фидери од две насоки, овозможувајќи вишок напојување.

2. Заштита на трансформаторот --- Ги префрла и заштитува дистрибутивните трансформатори до 2500 kVA користејќи интегрирани осигурувачи или прекинувач.

3. Изолација за одржување --- Механизмот што може да се повлече обезбедува видлив јаз на кршење, обезбедувајќи апсолутна безбедност за персоналот што работи низводно.

4. Прекин на дефект --- Прекинува струи на куса врска до 25kA.

5. Тестирање и заземјување на каблите --- Заземјувачот и портите за тестирање на кабли овозможуваат безбедна работа со кабли.

Секоја SF6 RMU разводна опрема од Lugao Power е усогласена со IEC 62271-200, нудејќи и можност за правење/прекинување на оптоварување и отпорност на струја на дефект во компактен отпечаток (ширина до 450 mm по панел).

Параметар на производот (спецификација)

Забелешка: Техничките параметри може да се разликуваат во зависност од избраната конфигурација. Ве молиме контактирајте со Lugao Power за конечниот лист со технички податоци.

Карактеристики и апликација на производот

Функција Q&A – Разбирање на предноста што може да се повлече

П1: Што го прави дизајнот што може да се повлече подобар од фиксниот RMU?

О: За фиксен RMU потребно е целосно исклучување на панелот за одржување на разводната опрема. Со прстенестата главна единица sf6 разводна опрема што може да се повлече, едноставно го превртувате модулот за префрлување во „исклучена“ или „тестна“ положба. Собирницата останува во живо, а низводните кола може безбедно да се сервисираат. Времето на прекин се намалува од часови на минути.

П2: Како да знам дека камионот што може да се повлече е во правилна положба?

О: Дизајнот на Lugao Power вклучува три различни механички позиции---Поврзани, тестирани и исклучени--- секоја со тактилни повратни информации, визуелни индикатори на камионот и помошни контакти за далечинско следење на SCADA. Заштитната бленда автоматски ги покрива фиксните контакти кога камионот е повлечен.

П3: Дали гасот SF6 не бара одржување во овој дизајн што може да се повлече?

О: Да. Резервоарот SF6 е затворен доживотно (≥30 години во нормални услови). Механизмот за повлекување се наоѓа во нисконапонскиот простор или предниот дел на камионот - не во резервоарот за гас. Затоа, повлекувањето на прекинувачот не го нарушува притисокот на SF6 или интегритетот на диелектрикот. Ова е клучна различност на главната единица на прстенот што може да се повлече SF6.

П4: Дали овој RMU поддржува далечински управувач?

О: Да. Камионите што може да се извлечат може да се вградат со моторизирани механизми и сензори за повратни информации за положбата, што овозможува целосно далечинско држење во/излез – компатибилно со IEC 61850 GOOSE пораки.

Соодветни апликации за разводни уреди со изолација од SF6

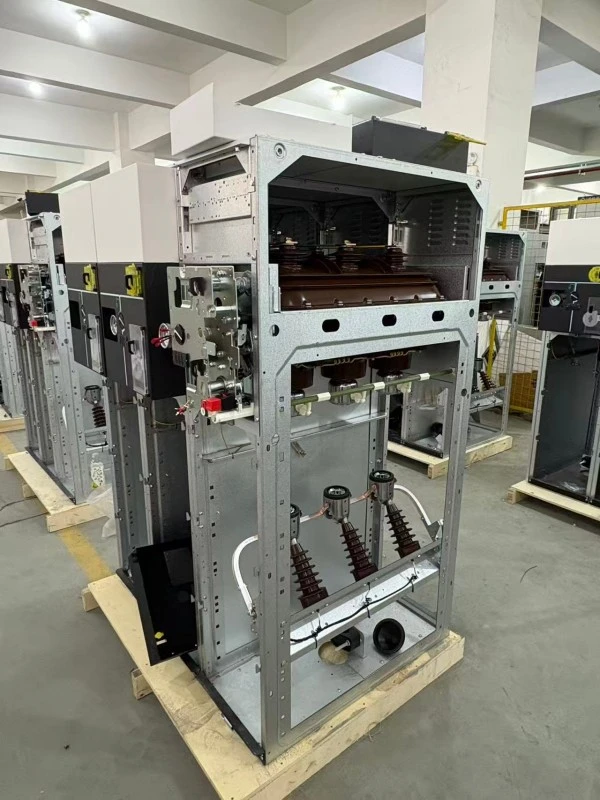

Детали за производство

Секоја Ring Main Unit sf6 Повлекување на разводни уреди се произведува во нашиот потврден по ISO 9001 објект со посебни линии за склопување за фиксни и повлекувачки варијанти.

Клучни чекори за производство:

1. Изработка на резервоар --- 3mm од нерѓосувачки челик, роботско ласерско заварување, 100% тест за истекување на хелиум (стапка на истекување <1×10-6 mbar·L/s).

2. Обработка на SF6---Вакумско полнење со точка на росење ≤ -50°C, притисок калибриран на референтна температура од 20°C.

3. Склоп на камион што може да се повлекува --- Прецизни водилни шини, ролери против триење, самопорамнувачки примарни контакти (позлатен бакар, дебелина од 12μm).

4. Подесување на блокадата --- Секоја единица поминува низ 200 циклуси на вметнување/повлекување за да се потврдат механичките заклучувања.

5. Тест за висок напон --- Издржување на фреквенција на напојување: 42kV/1min (12kV единици); делумно празнење <5pC на 1,2Ur.

6. Тест за зголемување на температурата --- На номинална струја од 1,1×, сите точки се во стандардни граници.

7. Единствен сериски број --- Изгравиран и на куќиштето и на камионот што може да се повлече за целосна следливост.

Контролни точки за контрола на квалитетот

Пакување

Секоја главна единица на прстенот sf6 таблата со разводна опрема што може да се повлече е спакувана поединечно за извоз:

Ознаки на гајба:

1. „СФ6 исполнет со гас – не испуштај“

2. „Камион што може да се повлече внатре – ракувајте со внимание“

3. Центар на гравитација, точки за подигање, кревки етикети

Камионот што може да се повлече се испорачува внатре во панелот (во положба Исклучено) за да се спречи оштетување. За нарачки со повеќе камиони, достапно е опционално посебно пакување.

По продажбата и гаранцијата

Гарантен период:

12 месеци од датумот на пуштање во работа или 18 месеци од датумот на испорака (што и да се случи прво).

Што е опфатено:

1. Сите механички делови вклучувајќи камион што може да се повлече, брави, ролетни

2. Систем за гас SF6 (освен полнење гас поради истекување на клиентот)

3. Примарни и секундарни контакти

4. Механизам на прекинувачот за заземјување

Што не е опфатено:

1. Оштетување при неправилно повлекување/вметнување

2. Модификации на надворешни жици

3. Дела на природата (поплава, молња)

4. Потрошен материјал (осигурувачи, индикаторски ламби)

Обврски за услуги:

1. Одговор на техничко истражување: во рок од 2 часа (работни денови)

2. Испорака на резервни делови: во рок од 24 часа

3. Далечинско решавање проблеми: бесплатна поддршка за видео повици

Производство и контрола на квалитет

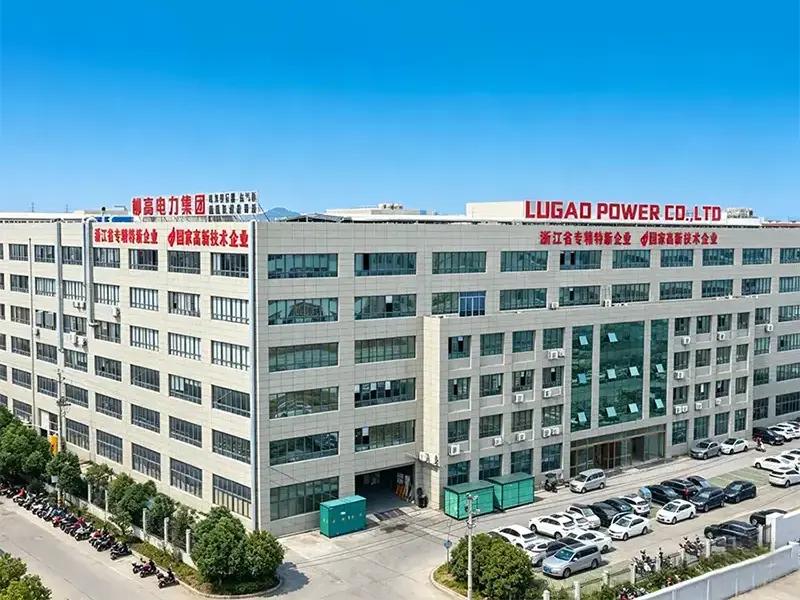

Lugao Power Co., Ltd. е специјализирана за истражување и развој и производство на опрема за пренос и дистрибуција на електрична енергија со висок, среден и низок напон, вклучувајќи трансформатори,разводна опрема, прекинувачи, раставувачи и сродни електрични производи.
