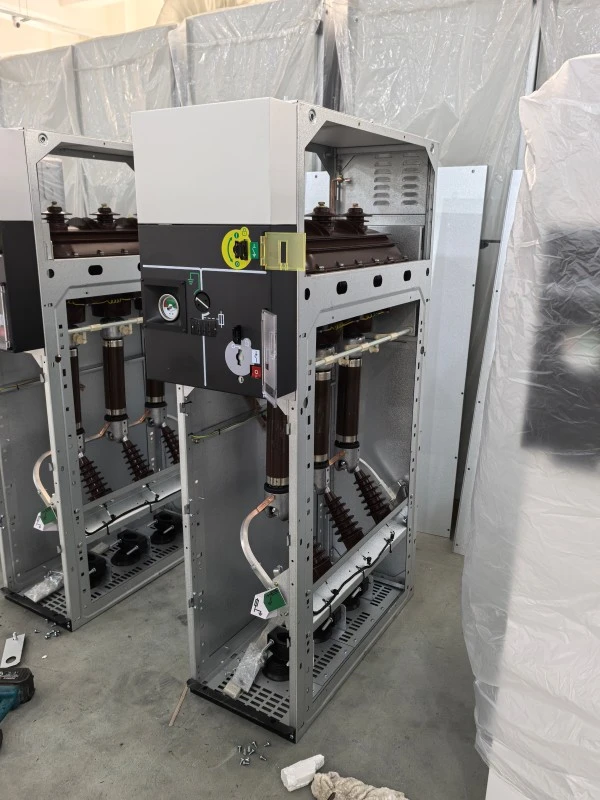

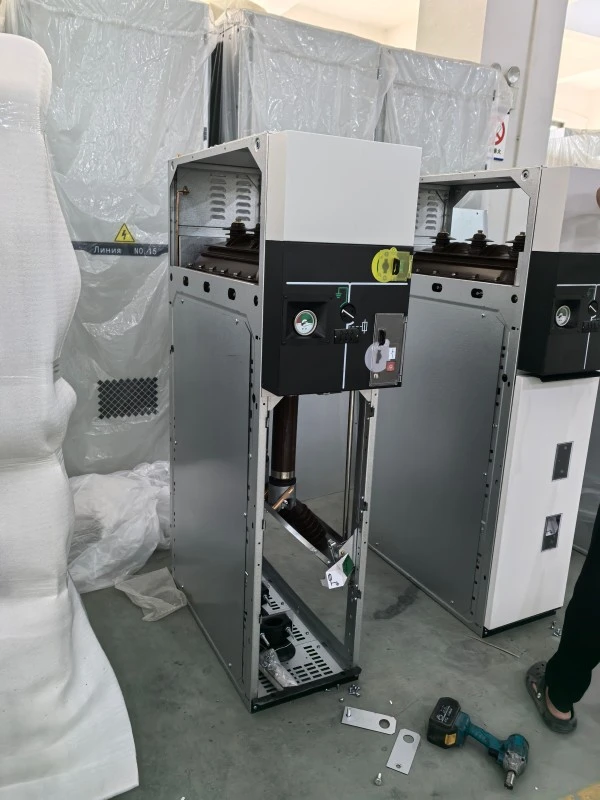

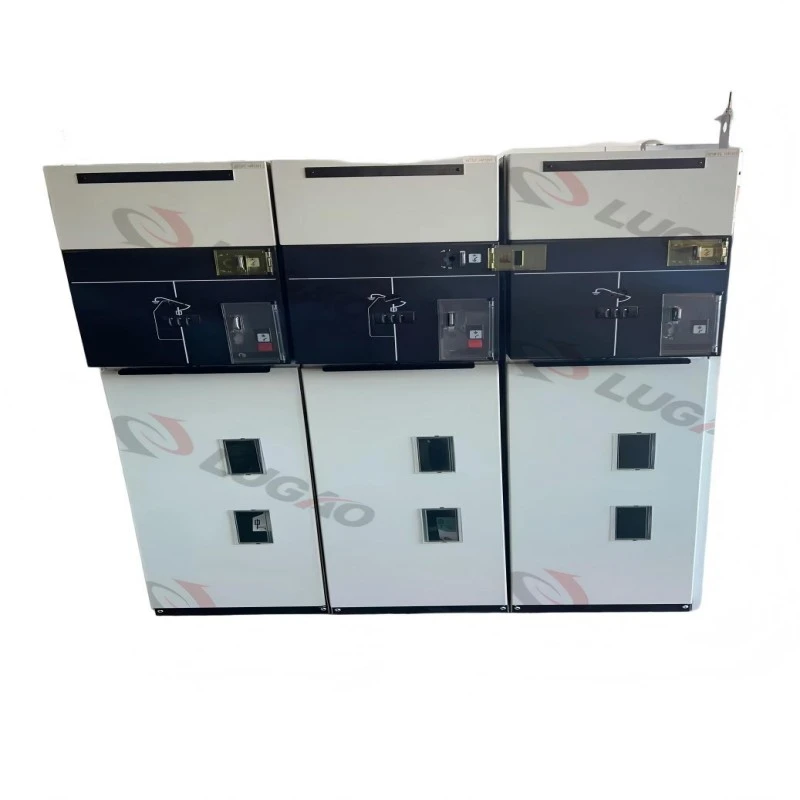

Систем за блокирање со низок гас со метален RMU

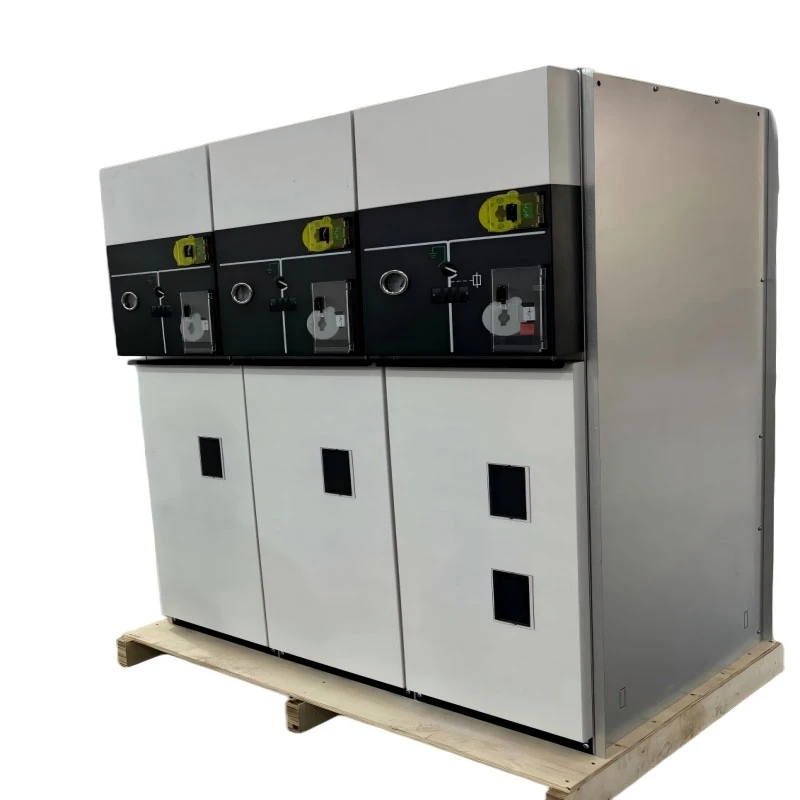

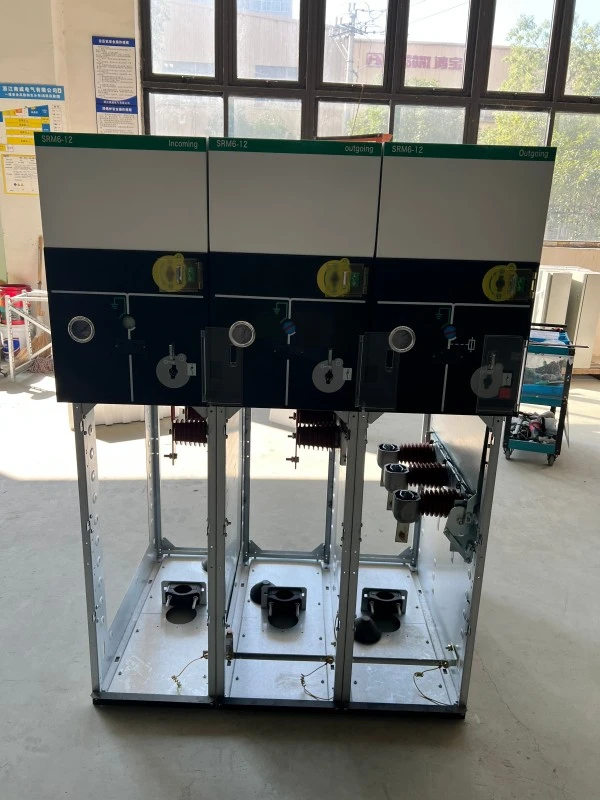

Системот за блокада со низок гас метал го опфаќа RMU (Прстен главна единица) е фабрички составена, типски тестирана разводна опрема дизајнирана за среднонапонски дистрибутивни мрежи (до 24 kV). Комбинира технологија за гас со SF6 изолирана или без SF6 со механички и електричен систем за блокирање со низок притисок на гас.

Што прави:

RMU безбедно ги поврзува, изолира и заштитува трансформаторите и кабелските кола во прстените мрежи. „Системот за блокирање со низок гас“ автоматски го спречува работењето (затворање или заземјување) кога внатрешниот притисок на гасот падне под безбедните прагови - елиминирајќи ги ризиците од внатрешен лак поради недоволна диелектрична јачина. Конструкцијата затворена со метал обезбедува цврста физичка заштита и електромагнетна заштита.

Клучни функции:

● Правење/кршење на оптоварување

● Работа на прекинувачот за заземјување со блокирање

l Заштита од струја од дефект (со осигурувач или реле)

● Аларм за низок притисок на гас и заклучување

● Видлива изолација под метално куќиште

Секој метален RMU од Lugao Power е приклучен на системот за блокирање на гас со низок гас е во согласност со стандардите IEC 62271-200 и GB/T 3906, обезбедувајќи беспрекорна интеграција во паметните мрежи.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Основни карактеристики (со секција за прашања и одговори)

Карактеристика 1: Механизам за преплетување со низок притисок на гас

Спречува затворање или заземјување кога густината на гасот е недоволна.

Механичка брава + повратна информација за помошен контакт до RTU.

Карактеристика 2: Метален затворен, целосно запечатен резервоар

Резервоар од нерѓосувачки челик со ласерско заварување.

Нема надворешни изложени делови под напон.

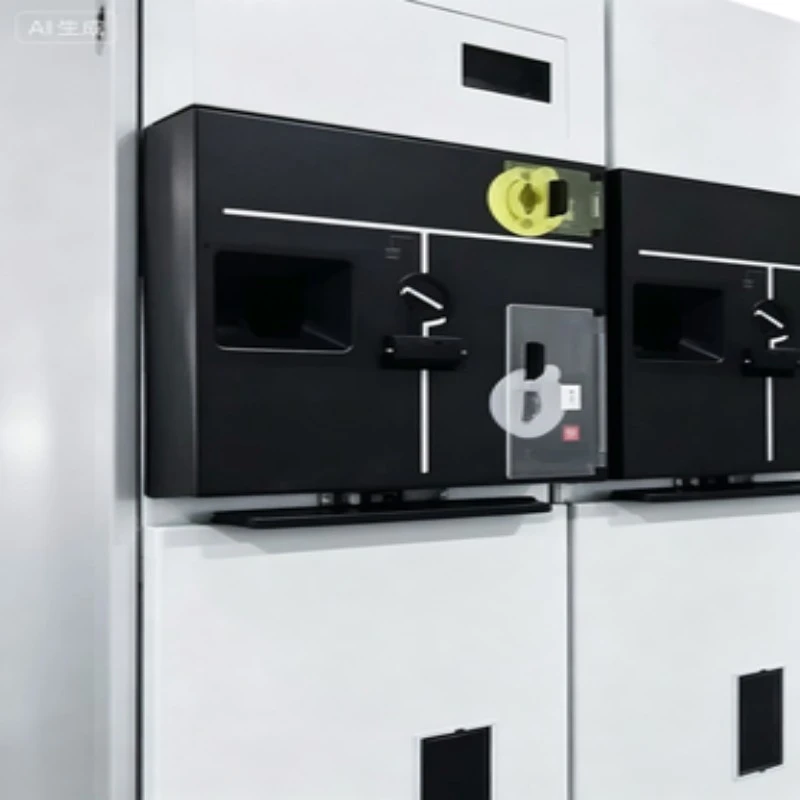

Карактеристика 3: Интегрирани механички/електрични блокови

lПрекинувач за полнење – прекинувач за заземјување – синџир за блокирање на предниот капак.

Одредби за заклучување и катанец.

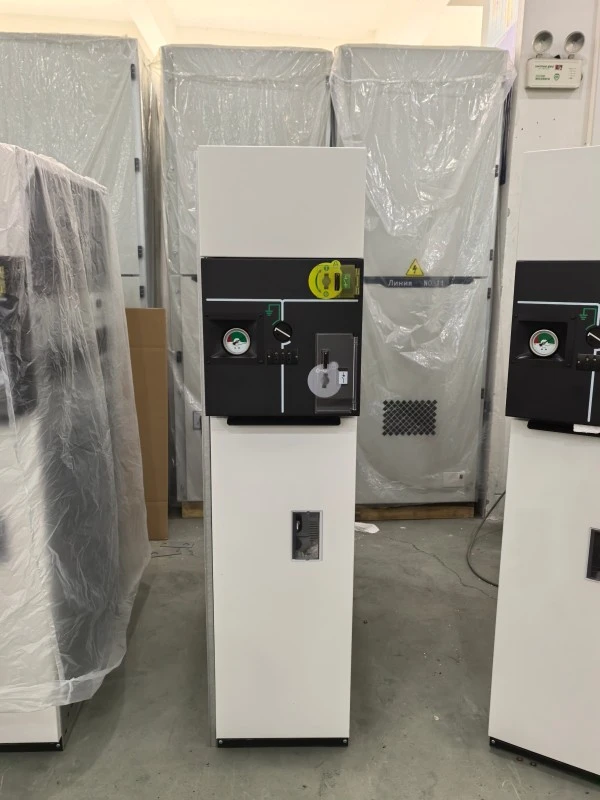

Карактеристика 4: Компактен и модуларен дизајн

Ширина дури 375 мм по единица.

Може да се прошири на двете страни.

Карактеристика 5: Систем за гас што е погодна за одржување

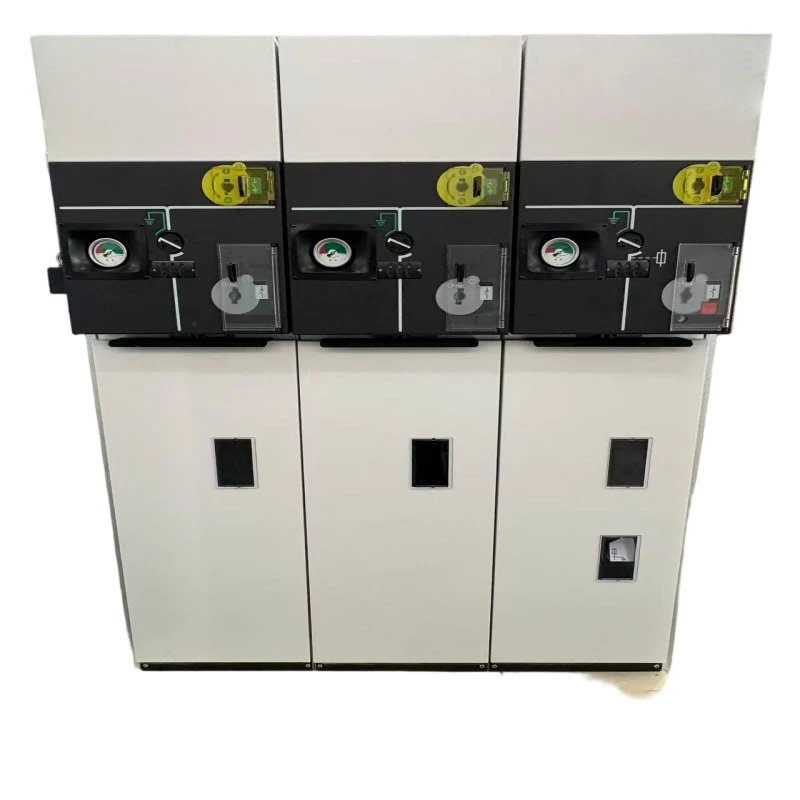

Вентили за самозапечатување; манометар на гас со зона на низок притисок означена со црвена боја.

Апликации

1. Секундарни дистрибутивни мрежи (станбени и деловни комплекси)

2. Станици за собирање енергија од ветер/сонце (прилагодливост на животната средина)

3. Простории за разводни центри за полнење EV

4. Доводници за резервни копии на центарот за податоци

5. Прстен мрежи на индустриски постројки

Прашања и одговори --- Карактеристика на производот Длабоко нуркање

П1: Дали ниското блокирање на гасот влијае на нормалната брзина на работа?

О: Не. Под нормален притисок, блокадата е транспарентна. Само кога тече гас (на пр. поради стареење на заптивките) бравата се вклучува --- обично по 10+ години. Додава нула одложување при рутинско префрлување.

П2: Кој е типичниот интервал за полнење гас?

О: За верзијата SF6, >20 години под нормални услови. Ниското блокирање на гас ќе активира аларм многу пред критичното ниво, овозможувајќи планирано одржување.

П3: Дали RMU со метален затворен систем за блокирање на гас е погоден за автоматизација на паметната мрежа?

О: Апсолутно. Секоја единица обезбедува помошни контакти за аларм за слаб гас, статус на блокирање и позиција на прекинувачот --- компатибилен со IEC 61850 преку RTU.

Детали за производство

Процес на производство

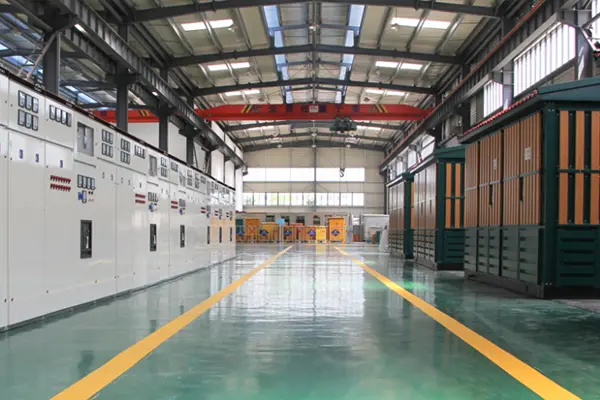

lLugao Power Co., Ltd. го произведува секој затворен метал на системот за блокирање на ниски гасовиRMUво чиста соба од класа 100.000 за полнење гас. Клучни чекори за производство:

1. Ласерско сечење на резервоар и роботско заварување ---тест за истекување на хелиум (<1×10-6 mbar·L/s).

2. Сушење и дегасирање со вакуум ---содржина на влага ≤10ppm.

3. Склопување на механичко блокирање --- Тест на издржливост од 5000 циклуси.

4. Калибрација на ниско заклучување на гас ---со користење на прецизни прекинувачи за притисок и механизми за камери.

5. Завршен електричен тест ---издржување на фреквенцијата на моќност (42kV/1мин за 12kV единици).

6. Единствен сериски број --- може да се следи до сертификатите за суровини.

Контрола на квалитет

Секој RMU се подложува на 100% фабрички тест за прифаќање (FAT) по IEC.

lФункцијата за блокирање на гас е потврдена на три точки на притисок: нормално, аларм, блокирање.

Мерење на делумно празнење <5 pC на 1,2 Ur.

Сертификати и осигурување на квалитет

Зошто да изберете Lugao Power Co., Ltd.?

● 15+ години во среднонапонска разводна опрема.

● Поддршка на животниот циклус – резервни делови гарантирани 10 години.

● Прилагодено инженерство – додајте далечински мониторинг на ниска гас, грејач или CT.

„Кога ќе купите RMU со метален затворен систем со низок гас од Лугао, не добивате само производ, туку партнер за безбедност на мрежата.

Пакување и испорака

Пакување

1. Индивидуална RMU: Запечатена во антистатичка PE кеса + десикант.

2. Амортизирање: 30mm EPE пена во дрвена гајба.

3. Надворешна гајба: термички обработена иверица (усогласена со ISPM-15 за извоз).

4. Ознака: Кревка, центар на гравитација, етикета наполнета со гас, предупредување за блокирање.

Испорака

1. Пристаниште: Шангај / Нингбо.

2. Време на носење: 25 работни дена за стандардни единици 630А (нарачка на примерок 15 дена).

3. Документи за испорака: Список за пакување, комерцијална фактура, товарен лист, извештаи за тестирање, сертификат за калибрација на блокирање.

Белешка за транспорт на гас

SF6 или единици исполнети со еко-гас се испорачуваат како „неопасни материи“ според UN 3166 (машина со гас). Сите вентили се запечатени и заштитени.

Најчесто поставувани прашања

П1: Кој е гарантниот период за RMU со метален приклучен систем за блокирање на гас?

О: Lugao Power обезбедува 12 месеци од датумот на пуштање во работа или 18 месеци од испораката (кое и да е порано). Механизмот за блокирање на ниски гасови е покриен 5 години.

П2: Дали може да се заобиколи ниското блокирање на гас во итен случај?

О: Не-по дизајн. Обиколницата ќе ја порази безбедноста. Наместо тоа, обезбедуваме привремен комплет за полнење гас за да се врати притисокот во рок од 30 минути. Секогаш следете lockout-tagout.

П3: Дали обезбедувате обука за инсталација?

О: Да. Нудиме далечинско видео насоки бесплатно и обука на лице место за нарачки над 10 единици.

П4: Како да ја потврдам функцијата на ниско заклучување на гас пред инсталацијата?

О: Користете го приклучокот за тестирање на мониторот за густина на гас. Полека испуштајте гас - на прагот на аларм (0,03 MPa) ќе слушнете реле за аларм; на прагот на заклучување (0,02 MPa) механички се блокира оперативното вратило на прекинувачот. Ова е прикажано во нашето фабричко видео.

П5: Дали овој RMU е компатибилен со гас без SF6?

О: Да. Lugao Power нуди нискогасен систем за блокирање со метален RMU со мешавина N2/SF6 (70%/30%) или гас базиран на C4-FN. (Медиумот за гас и праговите за блокирање се конфигурирани според избраниот систем за изолација.) Праговите на притисокот на блокирањето повторно се пресметуваат за секој тип на гас.
