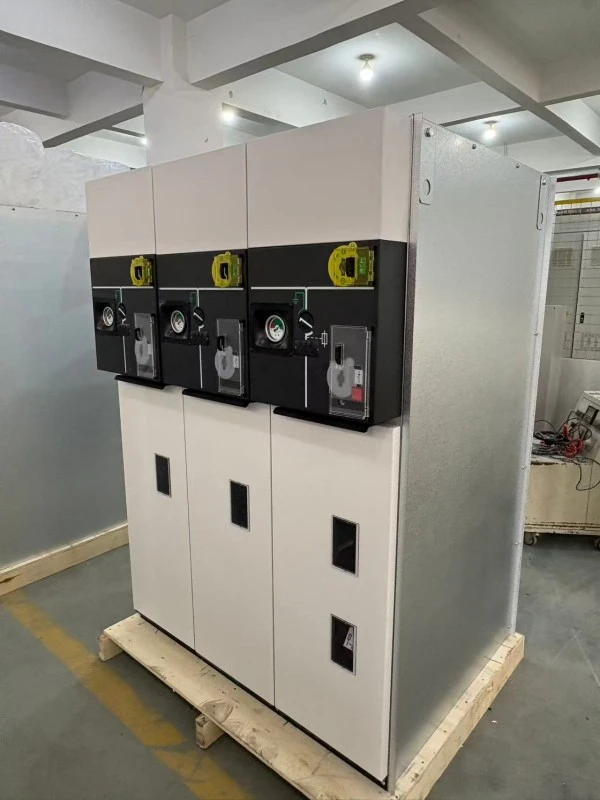

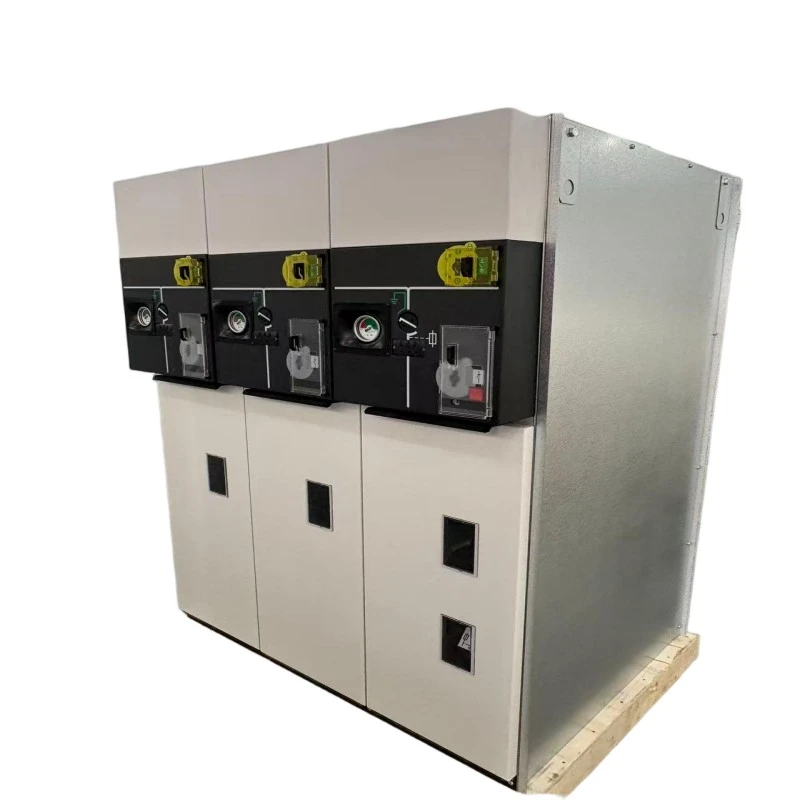

HXGN Главна единица запечатен прстен со воздушна изолација

"H" - кутија од типот на кутија,

"X" - прстенест мрежа,

"G" - воздушно изолиран,

"N" - во затворен простор

HXGN Воздушно изолирана запечатена главна единица, затворена со метална разводна опрема дизајнирана за 6kV–24kV прстенести главни и радијални дистрибутивни системи. За разлика одSF6-изолираниRMUs, оваа единица користи воздух како главен диелектричен медиум, со сите делови во напон затворени во запечатен метален кабинет заштитен од прашина.

Што прави тоа?

1. Ги поврзува и изолира јамките за напојување во секундарната дистрибуција

2. Ги штити дистрибутивните трансформатори преку прекинувачи за оптоварување и комбинации на осигурувачи

3. Обезбедува видливи изолациски празнини за безбедно одржување

4. Служи како економична алтернатива на разводната опрема изолирана со гас

Главната единица за запечатен прстен HXGN изолирана со воздух е широко користена во апликации кадеSF6 гасе ограничена, каде што е потребно често видливо исклучување или каде што буџетските ограничувања фаворизираат докажана, едноставна технологија без загрозување на безбедноста.

Опис на производот

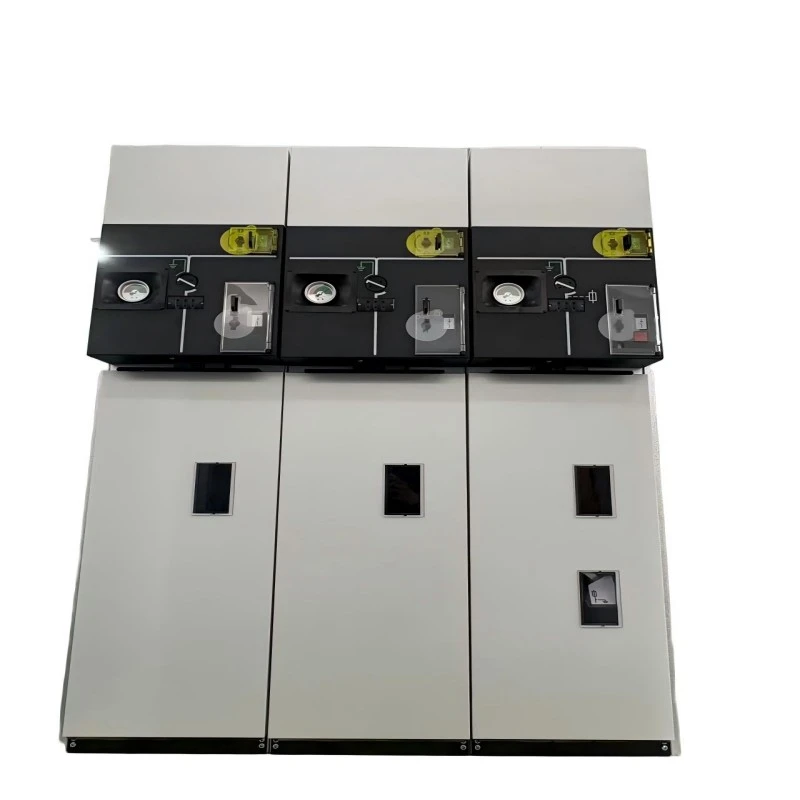

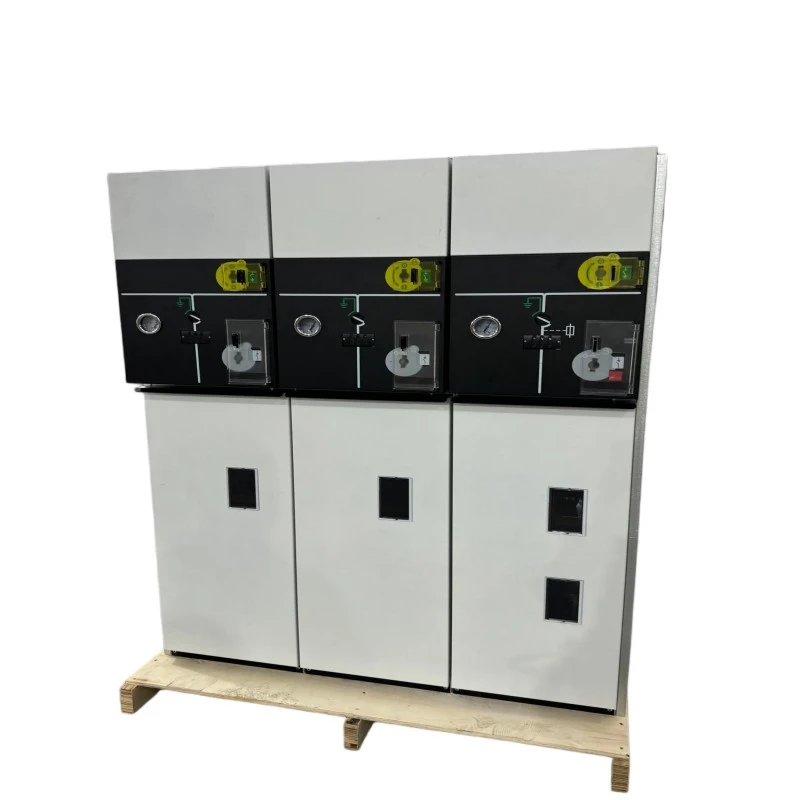

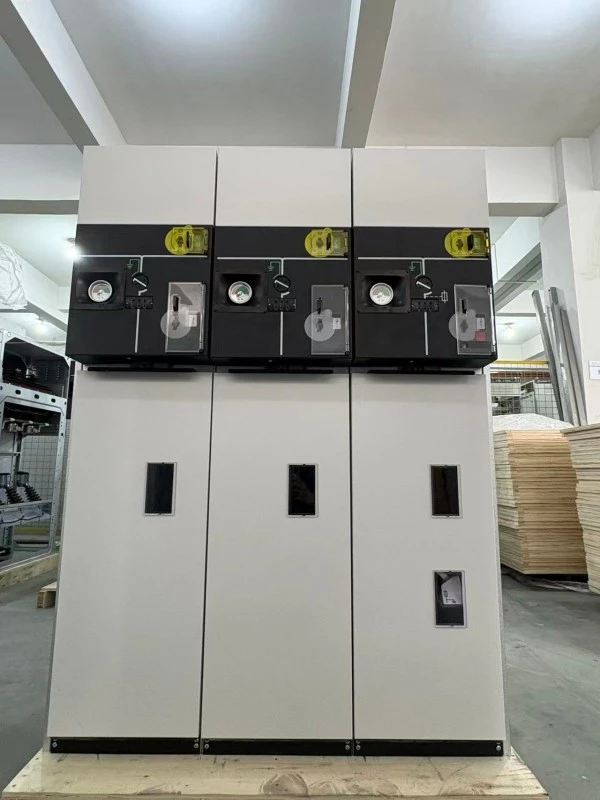

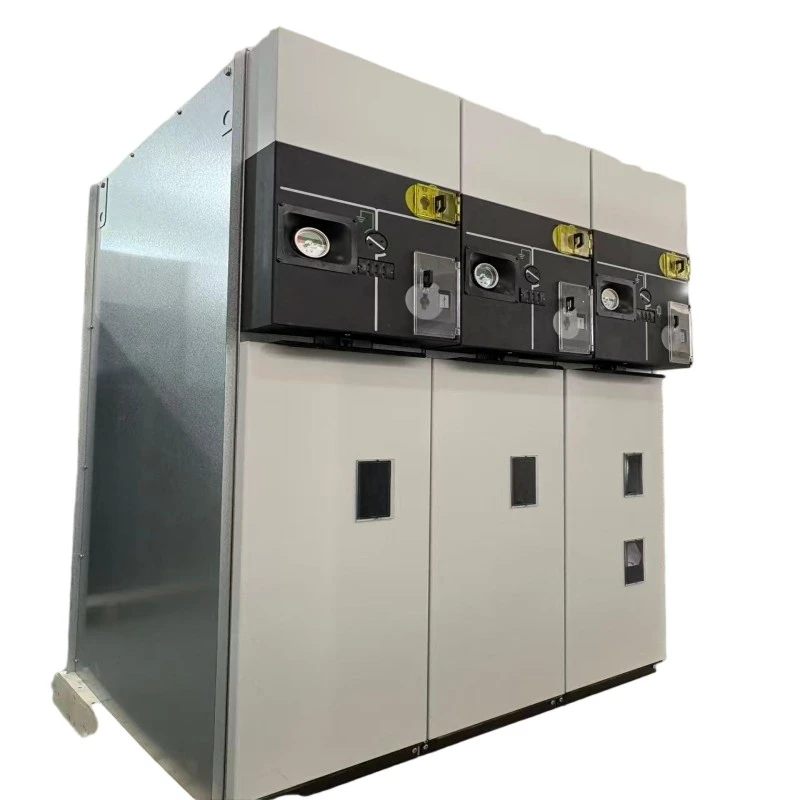

Нашата главна единица со запечатен прстен со воздушна изолација HXGN е главна единица прстенести изолирана со воздух од следната генерација дизајнирана за внатрешна инсталација во трафостаници, индустриски постројки, комерцијални згради и рурални мрежи за дистрибуција на електрична енергија. Номиналниот напон се движи од 6kV до 24kV, со номинална струја од 630A за главните собирници и 125A за кола за трансформатори заштитени со осигурувачи.

Основни технички карактеристики:

1. Воздушна изолација со оптимизирано фазно растојание и изолирани бариери

2. Дизајн на запечатено куќиште (IP3X или IP4X) што спречува навлегување прашина и глодари

3. Прекинувач за оптоварување во три позиции (затворен / отворен / заземјен) со видлив прекин

4. Интегрирана заштита од осигурувачи со ограничување на струјата за трансформатори (до 125А)

5. Изборен модул за вакуумски прекинувач за заштита на фидер

6. Механички блокови кои спречуваат неправилни операции

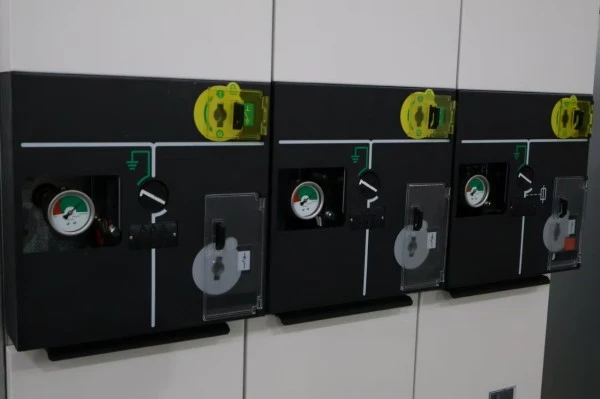

7. Мимик магистрала на предниот панел со јасна индикација за положбата

Главната единица за запечатен прстен HXGN изолирана со воздух нуди транспарентен дизајн кој лесно се прегледува --- операторите можат визуелно да ја потврдат отворената позиција на прекинувачот за товарење, карактеристика што е многу ценета за време на процедурите за одржување и заклучување/заклучување. Не е потребна посебна опрема за ракување со гас за инсталација или деактивирање.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Клучни карактеристики

● Без SF6 и еколошки --- Користи само воздух како изолационен медиум, без емисија на стакленички гасови.

● Видлив прекин --- Прекинувач за прекин на оптоварување обезбедува јасно видлив изолациски јаз, поедноставувајќи ги безбедносните процедури.

● Запечатено од прашина и глодари --- Оградата одговара на IP3X или IP4X, спречувајќи ги вообичаените причини за дефекти на разводната опрема изолирана со воздух.

● Компактен отпечаток --- Ширина на единицата обично 500---600 mm, погодна за внатрешни трафостаници со ограничен простор.

● Ефикасно---Пониска почетна инвестиција во споредба со SF6 или RMU со цврста изолација.

● Едноставно одржување --- Не е потребно следење или полнење на притисокот на гасот; само визуелна проверка и контактно чистење.

l Безбедност на блокирање --- Механичките заклучувања го спречуваат затворањето на прекинувачот за заземјување додека прекинувачот за оптоварување е затворен.

Апликативни сценарија

● Електрични мрежи во руралните и населените места

● Индустриски капацитети---Фабрики, рударски локации, цементарници (со заштита од прашина)

● Комерцијални објекти---Трговски центри, канцелариски комплекси, хотели

● Мали до средни трафостаници---6kV-24kV дистрибутивни јазли

● Обновлива енергија --- Мала хидро, биомаса и дистрибуирана соларна енергија (инсталација во затворен простор)

● Проекти за реконструкција --- Замена на застарени разводни уреди изолирани со воздух со модерни запечатени единици

Прашања и одговори

П1: Како функционира главната единица за запечатен прстен со воздушна изолација HXGN во правливи средини како што се цементарници или силоси за жито?

О: Одлично. Главната единица за запечатен прстен HXGN изолирана со воздух има целосно запечатено куќиште со стандардно оцена IP3X (IP4X опционално), што значи дека не можат да влезат честички од прашина поголеми од 2,5 mm или 1 mm. Ова го спречува следењето и превртувањата што вообичаено се гледаат кај разводните уреди со отворен тип изолирани со воздух. Ја препорачуваме верзијата IP4X за области со голема прашина, заедно со периодично надворешно чистење на кабинетот.

П2: Дали изолацијата на воздухот е сигурна во крајбрежните региони со висока влажност?

О: Да, со соодветен дизајн. Нашата главна единица за запечатен прстен со изолација од воздух HXGN користи хидрофобни изолирани бариери и растојанието на ползење продолжено на 240 mm (за 12 kV) и 360 mm (за 24 kV). Дополнително, запечатеното куќиште спречува циркулација на влажен воздух, а во преградата за кабли може да се инсталираат опционални грејачи против кондензација. Успешно распоредивме стотици единици во јужните крајбрежни провинции со 90% + годишна влажност.

П3: Како овој производ се споредува со RMU изолиран со SF6?

О: SF6 RMU се покомпактни и целосно запечатени, но бараат ракување со гас и имаат повисоки однапред трошоци. Главната единица за запечатен прстен HXGN изолирана со воздух е поголема, но нуди:

● Пониска почетна куповна цена (Обично нуди пониска почетна инвестиција од споредливите решенија изолирани со SF6, во зависност од конфигурацијата и барањата на проектот.)

● Нема загриженост за истекување на гас

● Видливо исклучување за побезбедно одржување

● Полесно деактивирање и отстранување

За клиентите со ниска цена на животниот циклус и влијание врз животната средина без екстремни ограничувања на просторот, HXGN е идеален избор.

П4: Кои осигурувачи се компатибилни со вашиот HXGN RMU?

О: Нашата преграда за осигурувачи прифаќа стандардни DIN 43625 или BS 2692 осигурувачи со висок напон за ограничување на струјата. Можеме да обезбедиме осигурувачи кои одговараат на вашите барања за заштита на трансформаторот (обично 6,3А до 125А). Работата со ударните игли со осигурувачи е механички поврзана со три-позиционен прекинувач за еднофазна заштита од дефект.

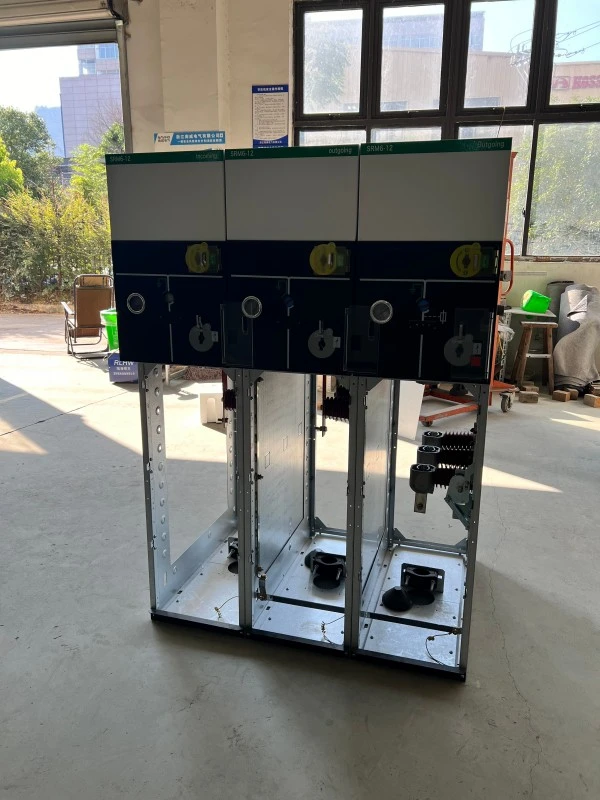

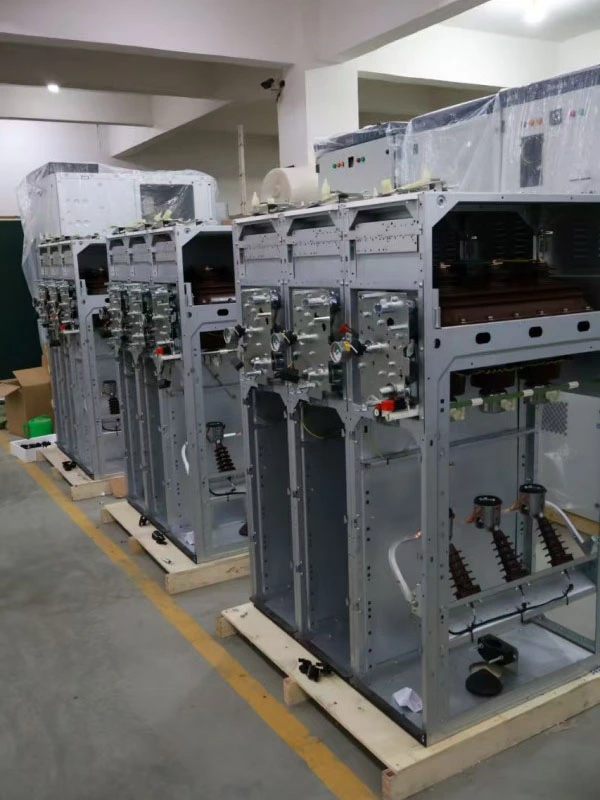

Детали за производство

Куќиште и запечатување

Главната единица за запечатен прстен HXGN изолирана со воздух се одликува со ладно валани челик со дебелина од 2,0 mm или опционално куќиште од нерѓосувачки челик, завршено со електростатско прашкаст облога (минимум дебелина од 80 μm, RAL 7035 светло сива боја). Облогата поминува 500-часовно тестирање со сол прскање. Запечатувањето се постигнува преку дихтунзи од полиуретанска пена на сите врати и панели, со што се обезбедува заштита IP3X. Кабелските прегради се одделно запечатени од преградата за главниот прекинувач за да се спречи ширење на лакот.

Дизајн на прекинувач за оптоварување

Прекинувачот за оптоварување со три позиции е тип на ротирачко сечило со самочистечки сребрени контакти. Комората за гаснење на лак користи принцип на магнетно издувување комбиниран со изолирани лачни канали, овозможувајќи прекин на струја на оптоварување до 630 А и правење/прекинување на струи за полнење на кабелот (до 10 А). Прекинувачот има две видливи положби за прекин (отворен и заземјен) и една затворена положба - сите јасно означени на предниот мимик панел.

Осигурувачи-комбинирана единица

За заштита на трансформаторот, нашата главна единица со запечатен прстен со изолација од воздух HXGN интегрира преграда за осигурувачи со механизам за патување со удар. Кога работи еднофазниот осигурувач, ударникот механички го активира прекинувачот за оптоварување за да ги отвори сите три фази, спречувајќи го еднофазното работење. Преградата за осигурувачи е испреплетена со прекинувачот за заземјување - преградата може да се отвори само кога прекинувачот за оптоварување е отворен и прекинувачот за заземјување е затворен.

Систем за изолација

Сите собирници и приклучоци се изолирани со топлинско собирање цевки (тип зајакнат со лази) или епоксидна обвивка во прав. Фазните бариери се направени од DMC (соединение за обликување тесто) или SMC (соединение за обликување листови) со отпорност на лак оценет Класа 1 според IEC 60243. Минималниот клиренс на воздухот е:

● 12kV: 125mm помеѓу фазите, 100mm до земјата

● 24kV: 220mm помеѓу фазите, 180mm до земјата

Обезбедување квалитет и тестирање

Секоја главна единица за запечатен прстен HXGN изолирана со воздух се подложува на рутински тестови пред испораката:

● Мерење на отпорот на главното коло (микроомметар)

● Издржлив напон со фреквенција на струја (42kV/1мин за 12kV, 65kV/1мин за 24kV)

● Тест за издржување на индуциран напон

● Тест за механичко работење (200 циклуси за секој прекинувач)

● Тест за изолација на помошното коло (2kV/1min)

● Потврда за заштита на куќиштето (тест со сонда IP3X или IP4X)

● Мерење на делумно празнење (<20 pC при 1,5× номинален напон)

Посветеност на услугата по продажбата

Гарантен период: 12 месеци од датумот на испорака (може да се продолжи на 24 или 36 месеци со платен договор за услуга)

Техничка поддршка: Доживотна бесплатна техничка консултација; одговор во рок од 1 час по известувањето
