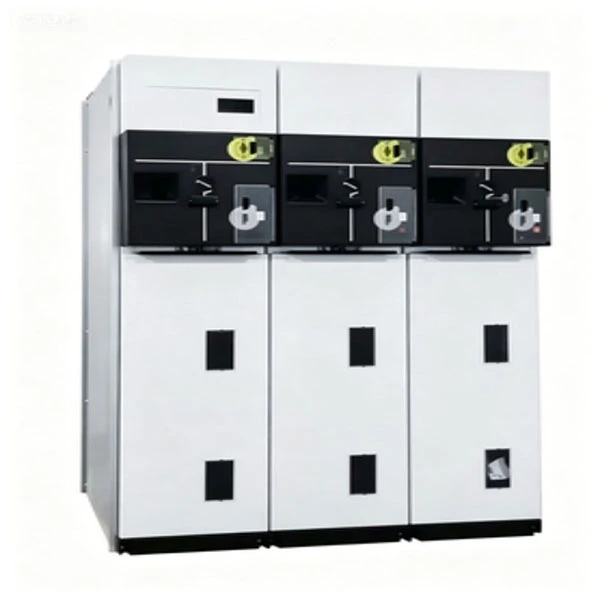

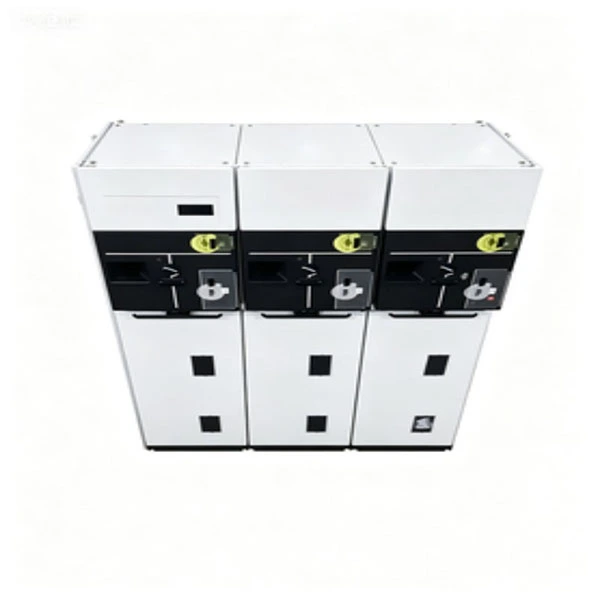

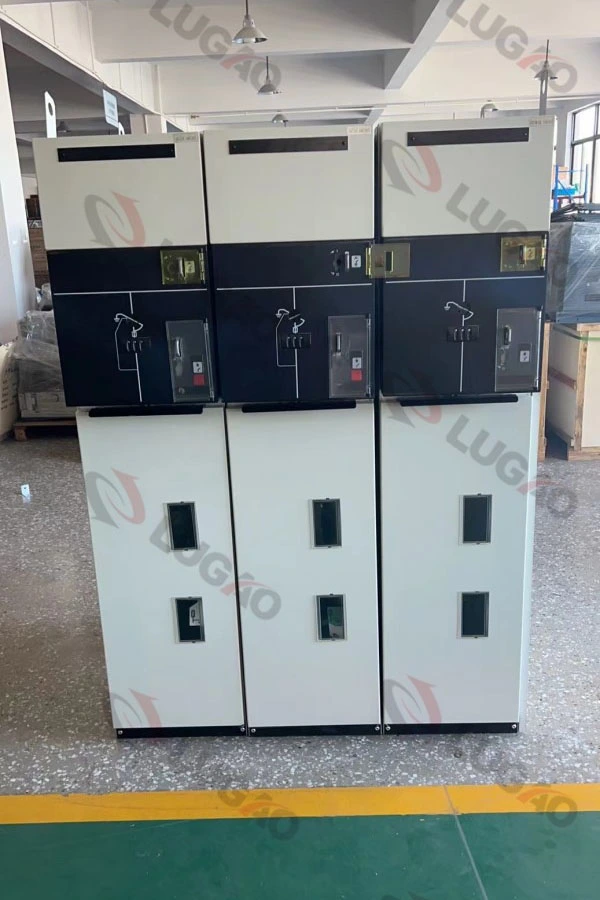

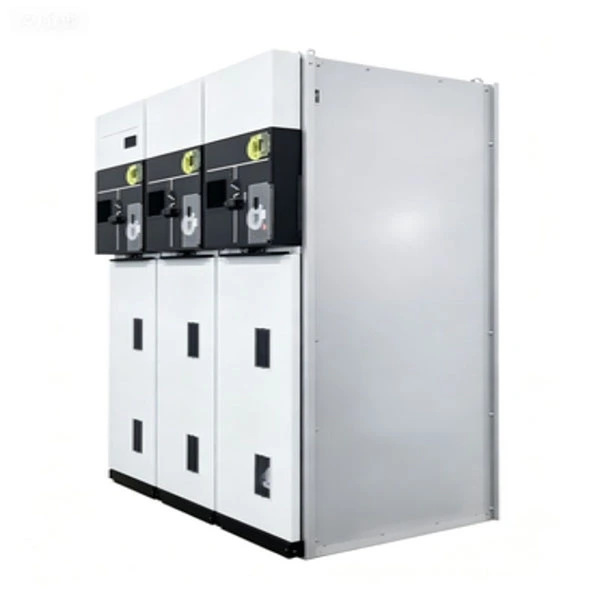

Компактно запечатено Целосно изолирано RMU

Компактен запечатен целосно изолиран RMU (Прстен главна единица) е фабрички составена, типски тестирана со метална разводна опрема. Интегрира прекинувачи за оптоварување, вакуумски прекинувачи, осигурувачи и заземјувачи во еден целосно запечатен и целосно изолиран резервоар од нерѓосувачки челик.

Што прави тоа?

Ги поврзува и изолира јамките за напојување во секундарните дистрибутивни мрежи (6kV–24kV)

Обезбедува изолација на дефекти и префрлување на јамка за електрични мрежи со висока доверливост

За разлика од традиционалните RMU изолирани со воздух, овој компактен запечатен целосно изолиран RMU користи SF6 или еко-пријателски изолационен гас како примарен изолационен медиум, елиминирајќи го навлегувањето на влага, акумулацијата на прашина и упадот на животните --- што го прави идеален за крајбрежни, пустински, високи и силно загадени области.

Опис на производот

Нашиот компактен запечатен целосно изолиран RMU е главна единица на прстен од следната генерација развиена за урбана дистрибуција на електрична енергија, индустриски паркови, ветерни/соларни електрани и инфраструктурни проекти како што се аеродроми и центри за податоци. Номиналниот напон се движи од 12kV до 24kV, со номинална струја од 630A за главните собирници и 125A за кола заштитени со осигурувачи.

Основни технички карактеристики:

1. Целосно запечатен резервоар од нерѓосувачки челик (оценка за заштита IP67)

2. SF6 гасна изолација (или алтернативен еколошки гас)

3. Класификација на внатрешен лак IAC AFLR 20kA/1s

4. Механички век на траење: до 5.000 операции за прекинувачи за оптоварување

5. Интегрирани прегради за поврзување на кабел со олеснување на напрегањето

6. Изборен далечински управувач и SCADA интеграција

7. Компактното запечатено целосно изолирано RMU не бара внатрешно чистење или греење против кондензација, што драстично ги намалува трошоците за одржување во споредба со разводната опрема од отворен тип.

Параметар на производот (спецификација)

Карактеристики и апликација на производот

Клучни карактеристики

1. Целосно запечатено, целосно изолирано --- Нема влијание од влажност, солена магла, прашина или мали животни.

2. Компактна структура --- Ширина обично 350–450 mm по единица, заштедувајќи до 50% простор на подот.

3. Дизајн отпорен на лак --- Во согласност со IAC AFLR 20kA/1s, обезбедувајќи безбедност на операторот.

4. Без одржување повеќе од 20 години --- Нема потреба од чистење, сушење или полнење гас во нормални услови.

5. Видлив прекин --- Изборен прозорец за набљудување за положбата на прекинувачот за прекин на оптоварување.

6. Висока механичка сигурност --- Механизам од нерѓосувачки челик со запечатени лежишта.

7. Паметно подготвен --- Може да биде опремен со PT, CT и моторизирани оперативни механизми за автоматизација.

Апликативни сценарија

● Урбани мрежи за дистрибуција на електрична енергија --- Станбени комплекси, комерцијални објекти, болници, центри за податоци.

● Проекти за обновлива енергија --- станици за зголемување на турбините на ветер, линии за собирање соларни фарми.

● Изградба на инфраструктура---Аеродроми, метроа, тунели, пристаништа.

● Привремено и итно напојување --- Мобилни трафостаници, градилишта.

● Индустриски зони --- Фабрики кои бараат висока доверливост и мало одржување.

Прашања и одговори

П1: Како функционира компактно запечатено целосно изолирано RMU во крајбрежни средини со висока влажност?

О: Одлично. Бидејќи целосно изолираниот RMU користи целосно запечатен резервоар од нерѓосувачки челик со заштита IP67, влагата не може да влезе во одделот за изолација. Не се потребни грејачи против кондензација. Ова е голема предност во однос на расклопните уреди од отворен тип, кои често страдаат од внатрешни превртувања во региони со висока влажност.

П2: Која е стапката на истекување на гас? Дали треба да се наполнам во текот на неговиот животен век?

О: Нашиот производствен процес вклучува тестирање за истекување на хелиум за да се обезбеди стапка на истекување помала од 0,1% годишно. При нормална работа, не е потребно полнење на гас во рок од 30 години. Алармот за низок притисок е вклучен како опционална карактеристика за рано предупредување.

П3: Дали компактно запечатеното целосно изолирано RMU е пожарно безбедно?

О: Да. Резервоарот е направен од нерѓосувачки челик со дебелина од 2 мм, а тестот со внатрешен лак осигурува дека во ретки случаи на внатрешен дефект, лакот е содржан без исфрлање на жешки гасови напред или страни. За апликации чувствителни на оган (на пр., болници, центри за податоци), нудиме и опционална пасивна заштита од пожар.

П4: Може ли да го интегрирам овој RMU со мојот постоечки SCADA систем?

О: Апсолутно. Компактниот RMU поддржува моторизирани работни механизми, помошни контакти и комуникациски модули (RS485, Modbus, IEC 61850 опционално). Статусот на положбата, дефектот и притисокот во реално време може да се следи од далечина.

П5: Која е разликата помеѓу вашатаRMUи традиционалните кабинети изолирани со воздух?

О: Традиционалните кабинети изолирани со воздух бараат редовно чистење, големи растојанија и греење против кондензација. Нашиот компактен запечатен целосно изолиран RMU ги елиминира сите овие барања - помал отпечаток, поголема доверливост и пониски вкупни трошоци на сопственост во текот на 10-20 години.

П6: Дали нудите 12-месечна гаранција?

О: Да, ние нудиме стандардна 12-месечна гаранција од датумот на испорака, со можност за продолжување на 24 или 36 месеци според платен договор за услуги. За време на гарантниот период, сите производствени дефекти се поправаат или заменуваат бесплатно.

Детали за производство

Процес на резервоар и запечатување

Резервоарот на Compact Sealed Fully Insulated RMU е произведен од нерѓосувачки челик AISI 304 со дебелина од 2 mm, ласерски заварен и тестиран на истекување на хелиум. Запечатувањето користи двојни О-прстени направени од хидрогенизирана нитрилна гума (HNBR), која ја одржува еластичноста повеќе од 30 години без стареење или пукање. Сите чаури се излеани со епоксидна боја со вградени штитови за да се елиминира делумното празнење.

Изолација и прекин на лакот

Прекинувачот за оптоварување работи во гас SF6 при релативен притисок од 0,04–0,05 MPa. Дизајнот за гаснење лак од типот на пуфер обезбедува прекин на струја на оптоварување до 630 А и создавање/прекинување на струите за полнење на кабелот. Достапни се опционални модули за вакуумски прекинувачи за заштита на трансформаторот, интегрирани со осигурувачи за ограничување на струјата за да формираат „комбо“ единица.

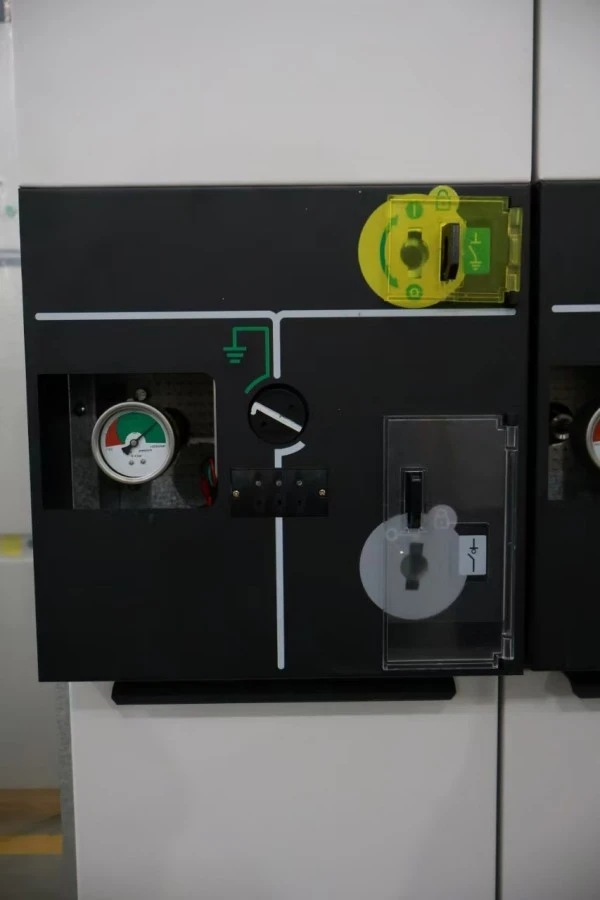

Работен механизам

Прекинувачот со три позиции (затворен / отворен / заземјен) се движи со механички механизам со помош на пружини со јасен индикатор за положбата. Сите подвижни делови се запечатени во резервоарот, со што се елиминира оксидацијата и акумулацијата на прашина. Предниот панел вклучува механички брави кои спречуваат:

1. Затворање на прекинувачот за заземјување кога прекинувачот за оптоварување е затворен

2. Отворање на капакот на преградата за кабел кога прекинувачот за заземјување е отворен

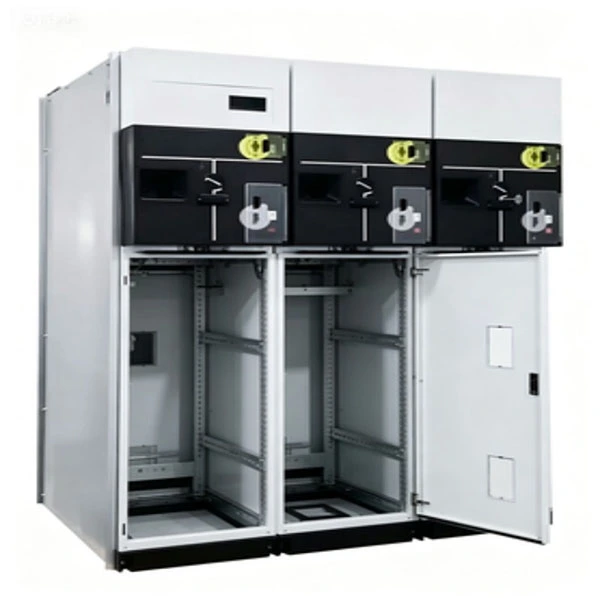

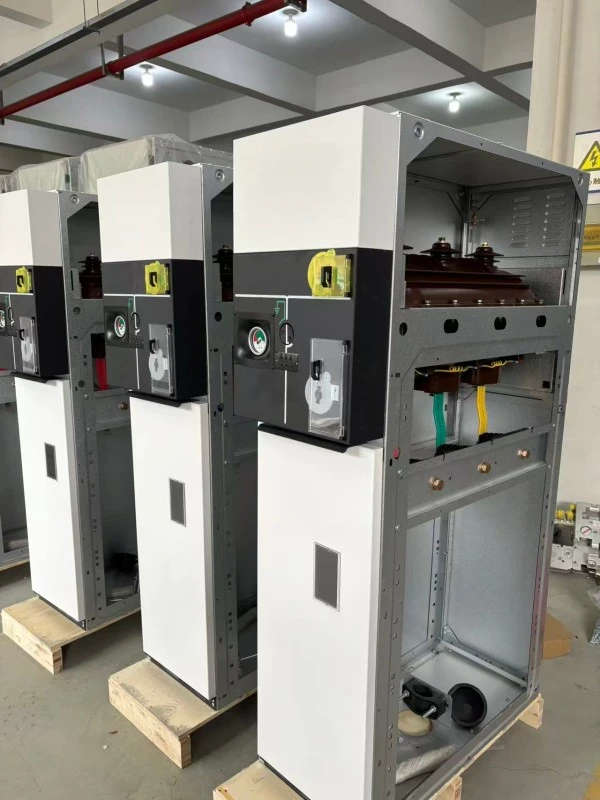

Кабелско поврзување и заземјување

Преградите за кабли се дизајнирани за единечни или паралелни кабли со поддршка на конусот на стрес. Стандардните кабелски кутии прифаќаат завршетоци со топлинско смалување или ладно смалување. Интегрирана бакарна заземјувачка шипка поминува низ сите единици, со двојни точки за заземјување за безбедносно усогласување.

Обезбедување квалитет и тестирање

Секој компактен запечатен целосно изолиран RMU подлежи на рутински тестови пред пратката:

● Мерење на отпорот на главното коло

● Тест на напон за издржување на фреквенција на струја (42kV/1min за 12kV; 65kV/1min за 24kV)

● Тест за импулси на молња (75 kV врв за 12 kV; 125 kV врв за 24 kV)

● Тест за истекување на гас (масена спектрометрија на хелиум)

● Тест за механичко работење (200 циклуси)

● Мерење на делумно празнење (<5 pC)

● Внатрешен лак за верификација (тест на тип, извршен од лабораторија од трета страна)

● Сите производи се во согласност со IEC 62271-200, GB 3906, GB/T 11022 и GB/T 3804.

Пакување и испорака

Пакување: Дрвени извозни гајби со пена отпорна на удари и бариера за влага. Секоја единица е поединечно завиткана во пластика затворена со правосмукалка со кеси за сушење.

Додатоци: Работна рачка, комплет за заземјување, резервни О-прстени, приклучоци за кабел и прирачник за инсталација.

Испорака: ФОБ Шангај или Нингбо. Стандардна испорака 25–35 дена по потврдата на нарачката. Достапен е воздушен товар за итни проекти.
