Преклопник за фиксна кутија за дистрибуција на енергија XL-21

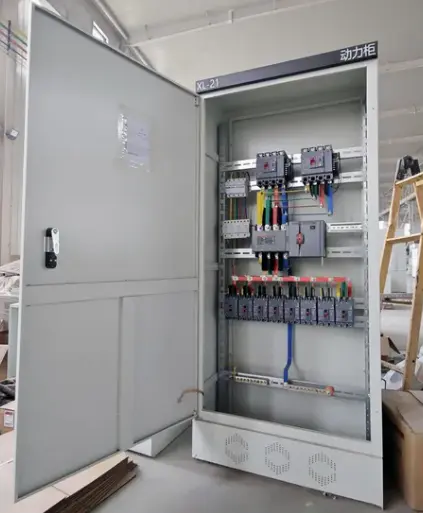

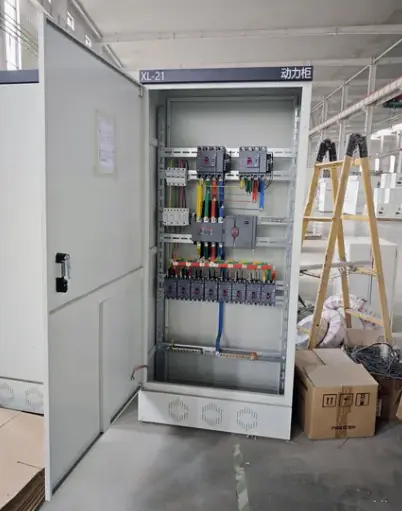

XL-21 Fixed Power Distribution Box Switchar е ограден нисконапонски кабинет за дистрибуција на енергија на ѕид или на под, вообичаено оценет до 630A. Се одликува со внатрешна структура за монтирање од фиксен тип - што значи дека сите прекинувачи, контактори, мерачи и терминали се трајно монтирани на внатрешни шини или монтажни плочи, наместо да се повлекуваат.

Што прави овој производ?

● Прима и дистрибуира електрична енергија од главниот дојдовен извор до повеќе кола за појдовна гранка

● Обезбедува заштита од прекумерна струја и краток спој за опремата низводно со употреба на прекинувачи од обликувани куќишта (MCCB) или минијатурни прекинувачи (MCB)

l Овозможува локална контрола на мотори, кола за осветлување и други оптоварувања преку копчињата за притискање или копчињата за избирање монтирани на вратата

● Уреди за мерење и следење на куќите, како што се амперметри, волтметри и дигитални броила за енергија

l Изолира кола за безбедно одржување користејќи главен дојдовен прекинувач или прекинувач

Технички параметри

Стандарди и сертификати

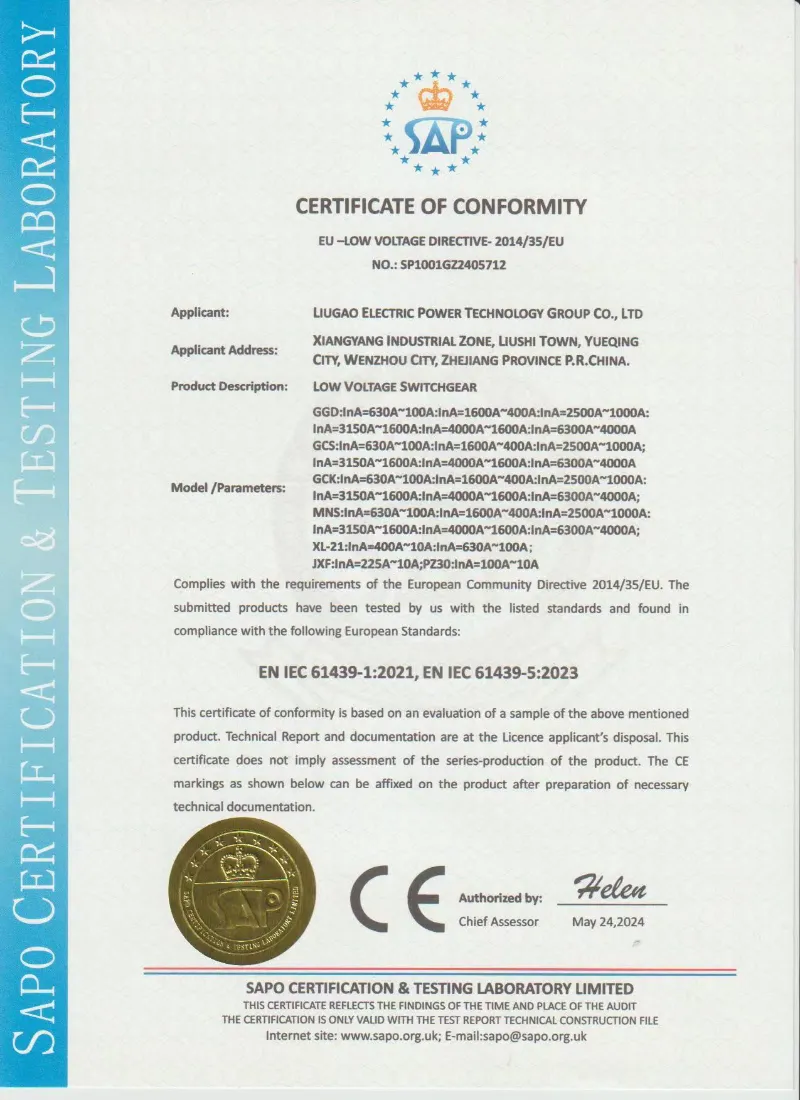

Преклопникот за дистрибуција на фиксна енергија XL-21 може да се произведува според IEC 61439, GB/T 7251 и техничките барања специфични за проектот. Lugao Power поддржува фабрички рутински тестови пред испораката, вклучително и тест за отпор на изолација, тест за напон за отпорност на фреквенција на струја, проверка на жици, тест за механичко работење и визуелна проверка.

• IEC 61439 нисконапонски разводни и контролни склопови
• ISO систем за управување со квалитетот на фабриката
• Извештај за рутински тест достапен пред породувањето
• На барање е поддржана инспекција од трета страна
• Достапно е OEM и прилагодување специфично за проектот

За разлика од поголемите повлекувањеразводна опрема, XL-21 е дизајниран за апликации каде што промените на колото се ретки, а едноставноста се цени над модуларната флексибилност. Неговиот фиксен дизајн нуди пониска почетна цена, помала површина и полесна инсталација. Во суштина, дистрибутивниот кабинет XL-21 е работна сила на мала до средна дистрибуција на енергија - сигурен, некомплициран и економичен.

Предности на производот

XL-21 Fixed Power Distribution Box Switcharar нуди неколку привлечни предности што го прават претпочитан избор за апликации за фиксна дистрибуција.

Карактеристики на производот

Дистрибутивната табла за нисконапонска енергија ги вклучува следните карактеристични карактеристики што го разликуваат од конкурентните фиксни дистрибутивни кутии.

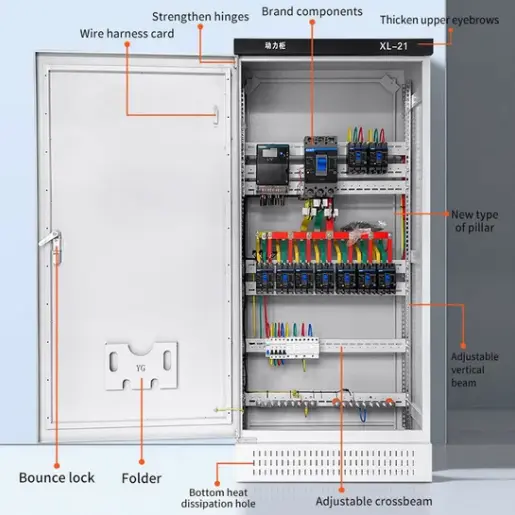

Заварена рамка со двојна обвивка: Главната рамка е конструирана од 1,5mm до 2,0mm ладно валани челик со континуирано заварување со лак со CO2 на сите споеви. По заварувањето, целото куќиште се подложува на одмастување, фосфатирање и електростатско премачкување во прав (минимум 70μm) во RAL 7035. Оваа двослојна заштита значително ги надминува кутиите со заковани или собрани со завртки во корозивни средини.

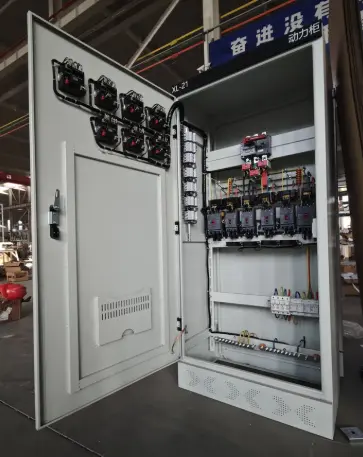

Врата со шарки со отворање од 130°: Влезната врата е опремена со тешки шарки од не'рѓосувачки челик што овозможуваат отворање за 130°, плус механизам за заклучување со три точки (горе, среден, долен) со стандардна рачка DIN. Обезбеден е проѕирен прозорец за инструменти за отчитување на мерачот без отворање на вратата.

Странични и задни панели што може да се отстранат: и страничните и задниот панел се отстранливи со стандарден хексаген клуч. Ова овозможува пристап од 360° до внатрешните компоненти за време на инсталацијата или одржувањето - карактеристика што ретко се среќава во евтините дистрибутивни кутии.

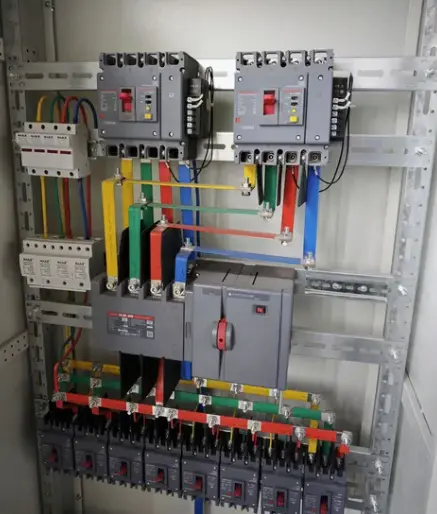

Универзални шини за монтирање: Внатрешно, кабинетот е опремен и со перфорирани плочи за монтирање (за уреди што се монтираат на завртки) и со DIN шини со горниот капа (за уреди што се приклучуваат). Овој двосистемски дизајн приспособува која било марка на MCCB, MCB, контактор или терминален блок.

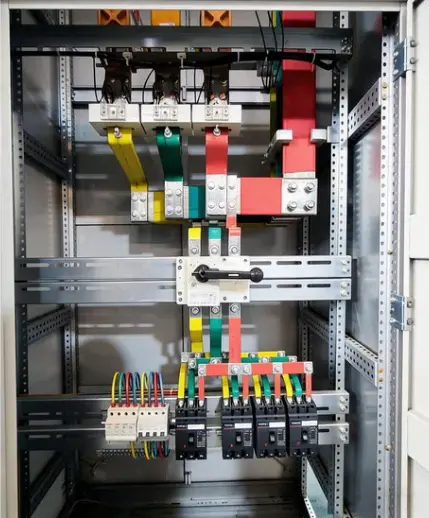

Интегрирани неутрални и заземјувачки шини: фабрички инсталирана бакарна неутрална шипка (полн капацитет) и шипка за заземјување (половина капацитет) се движат по целата висина на куќиштето, со претходно издупчени точки за поврзување на секои 50 mm. Нема потреба да додавате посебни собирници на локацијата.

Систем за управување со кабли: Вертикални корита за кабли и на левата и на десната страна, секое со капаци што се отстрануваат. Обезбедени се нокаути за влез/излез на кабелот на горниот, долниот и двата странични ѕидови. Посебен контролен жичен канал ги одвојува нисконапонските жици од каблите за напојување.

Прекинувач за изолација на влезот со блокирање на вратата: Рачката на главниот влезен прекинувач е механички заклучена со влезната врата - вратата не може да се отвори освен ако главниот прекинувач не е во положбата OFF. Оваа безбедносна карактеристика го спречува случајниот контакт со деловите под напон.

Обележување кола со свилен екран: Секоја позиција на колото е јасно означена на внатрешната монтажна плоча со користење на печатење со свилен екран отпорно на абење. Етикетите не бледнеат и не се лупат како лепливи налепници.

Апликација за производ

Преклопникот за фиксна дистрибуција на енергија XL-21 широко се користи во следните сектори:

● Индустриски постројки – Машински работилници, линии за склопување, опрема за ракување со материјали, станици за заварување (обично фидери од 100A–630A)

● Комерцијални згради – трговски центри, канцелариски подови, продавници за малопродажба, ресторани (осветлување и општа дистрибуција на електрична енергија)

● Станбени комплекси – Распределба на подови во станбена зграда, објекти во заедницата, осветлување на паркиралиштата

● Инфраструктура – ​​Осветлување на тунелите, струја на наплатна станица, контролни кабинети за улично осветлување

● HVAC системи – Главна дистрибуција за чилер постројки, единици за управување со воздух, пумпни простории

● Привремено напојување на локацијата – Градежни приколки, дистрибуција на енергија за настани, комплети за филмска продукција

Во сите овие сценарија, електродистрибутивниот кабинет обезбедува рамнотежа на трошоците, сигурноста и леснотијата на одржување што посложените разводни уреди не можат да се совпаѓаат.

Најчесто поставувани прашања

Кој е опсегот на номиналната струја на расклопната опрема XL-21?

Фиксната кутија за дистрибуција на енергија XL-21 обично може да се конфигурира од 100А до 630А според оптоварувањето на проектот и дизајнот на колото.

Дали Лугао може да го прилагоди распоредот на внатрешната компонента?

Да. Можеме да го приспособиме распоредот на MCCB, MCB, контактори, броила, терминали, собирници и позиции за влез на кабли според вашиот еднолиниски дијаграм.

Кои информации треба да ги дадам за понуда?

Ве молиме наведете номинален напон, номинална струја, број на влезни и излезни кола, спецификации на прекинувачот, степен на заштита, тип на инсталација, количина и дестинација.

Можете ли да обезбедите дијаграми за поврзување пред производството?

Да. Лугао може да обезбеди цртежи на распоред, дијаграми за поврзување и документи за техничка потврда пред производството за одобрување од клиентите.

Дали кабинетот XL-21 е погоден за надворешна употреба?

Стандардните кабинети XL-21 главно се користат во затворени простории. За апликации на отворено, можеме да прилагодиме повисока IP заштита, структура отпорна на дожд и антикорозивен слој.

Пакување, испорака, пост-продажба и најчесто поставувани прашања

Пакување и испорака

Индивидуално пакување:Секој кабинет е завиткан во VCI хартија против 'рѓа, потоа обвивка со меурчиња, потоа фолија за растегнување и на крајот се става во гајба од иверица од 10 mm со челични заштитници на рабовите.

Услови за испорака:FOB Ningbo, CIF главните пристаништа или Ex-works.

Време на водење:15 работни дена за стандардни конфигурации (до 10 единици).

Сервис по продажбата – 1-годишна гаранција

●Гарантен период:12 месеци од пуштањето во работа или 18 месеци од испораката, кое и да е прво.

●Покриеност:Производни дефекти, вклучително и пукање со заварување на рамката, дефект на облогата (неабразивно), неисправна блокада на вратата и грешки во жици.

● Исклучувања:Оштетување од неправилна инсталација, преоптоварување над номиналната струја, физичко влијание, корозија од хемикалии кои не се наведени или виша сила.
