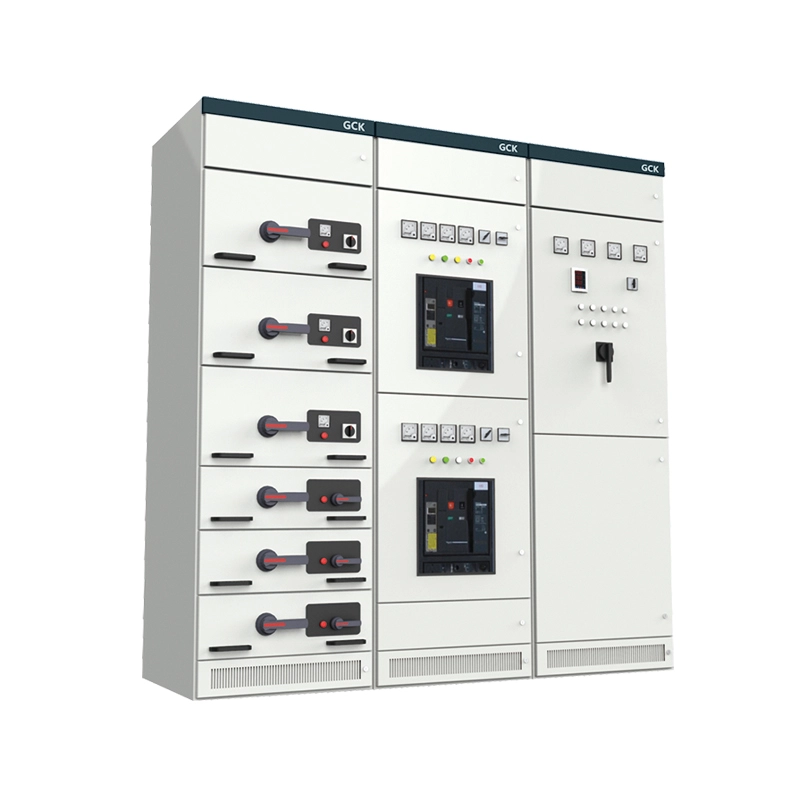

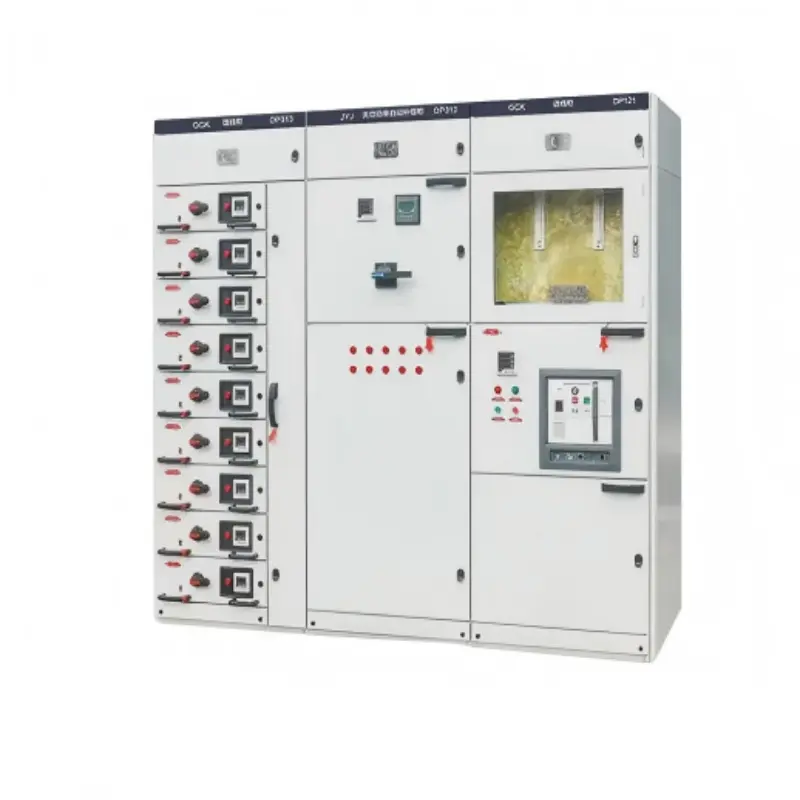

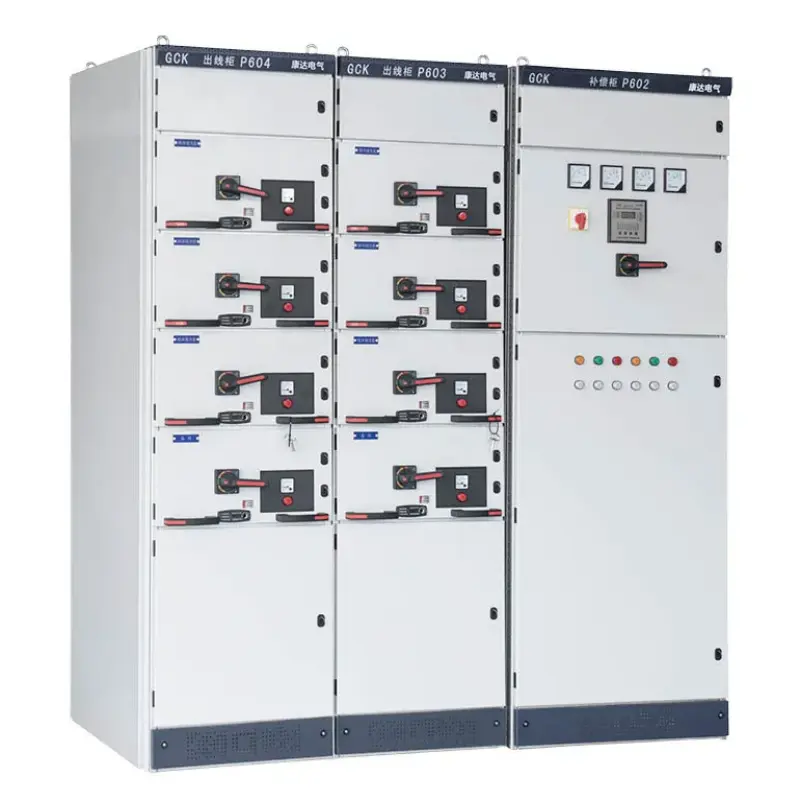

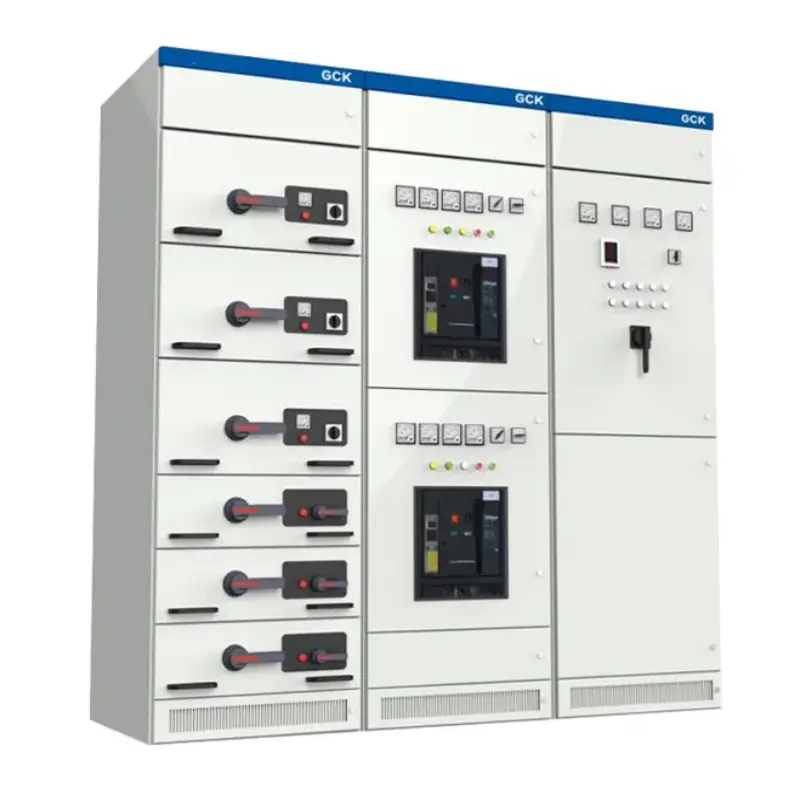

Економичен прекинувач на склопување на профилот GCK C

Економичен прекинувач на склопот на профилот GCK C е aнисконапонска (до 690V) затворена разводна опремакористејќи челична рамка со завртки C-профил. C-профилите се ладно валани, претходно продупчени галванизирани челични канали со модуларна решетка со дупки од 25 mm, што овозможуваат склопување без заварување или специјални алатки.

Што прави овој производ?

l Дистрибуција на енергија – Безбедно ја испорачува енергијата од главниот дојдовен извор до фидерите, моторите, панелите за осветлување и другите оптоварувања.

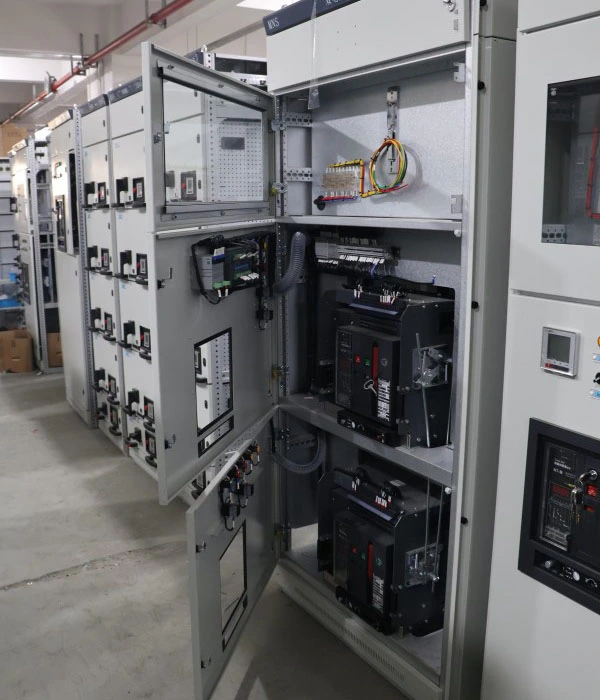

● Функционалност на фиоката – Во него се сместени фиоки што може да се повлечат (прекинувачи, контактори, меки стартери) кои можат да се заменат додека главната собирница останува во струја, минимизирајќи го времето на застој.

l Реконфигурација на лице место – Лесно додавајте или преместувајте делови со откачување на крајните плочи, зашрафување на нови кабини и проширување на собирниците со едноставни комплети.

● Заштита и изолација – Обезбедува механички брави, ролетни и конфигурабилна форма на одвојување (Образец 2б, 3б или 4б).

Опции за приспособување

Во суштина, овој кабинет нуди модерно извлекувањеразводна опремафункционалност - безбедно одржување, висока густина и модуларност - по почетна цена. Идеален е за мали до средни индустриски погони, комерцијални згради, инфраструктурни проекти и реконструирања за буџетот, каде што квалитетот не може да биде загрозен.

Параметри на производот (спецификација)

Подолу се дадени клучните технички спецификации за склопот на профилот C на GCK за економичен прекинувач. Вредностите се засноваат на стандардни конфигурации и може да се приспособат за специфични проектни барања.

Карактеристики и апликации на производот (формат за прашања и одговори)

Економичен прекинувач на склопот на профилот GCK C се издвојува поради неговата единствена комбинација на економичност, флексибилност и докажани перформанси. Подолу одговараме на најчестите прашања што ги поставуваат клиентите за неговите карактеристики и соодветните апликации.

П1: Што го прави дизајнот на C-профилот поекономичен од заварените разводни уреди?

О: Три причини: (1) Рамката со завртки ги елиминира скапите тела за заварување. (2) Претходно пробиената решетка од 25 мм го отстранува прилагоденото дупчење. (3) Оштетените профили може да се заменат поединечно, а не целата рамка. Кога купувате економичен прекинувач на склопот на GCK C-профил, плаќате за вредноста, а не за претерано инженерство.

П2: Дали структурата со завртки е доволно силна за индустриски средини?

О: Да. Со правилен вртежен момент (M8:18Nm, M10:35Nm), тој одговара на IEC 61439-2 и издржува 50kA сили на краток спој без постојана деформација. За екстремни вибрации (на пр., преси за печат или бродови), го препорачуваме нашето заварувањеMNS серија. За 95% од индустриските/комерцијалните локации, GCK C-профилот е повеќе од соодветен.

П3: Како се споредува галванизираниот финиш со премазот во прав?

О: Поцинкување на топло по дупчење ги покрива сите површини - вклучени се исечените рабови и дупките - со униформа цинк слој од ≥65μm. Нема да се чипсува или кородира кога влагата ќе навлезе зад неа, надминувајќи ја прашкаста боја во влажни средини (на пр., третман на вода, текстилни мелници). Доколку е потребна боја, може да се нанесе премаз во прав преку поцинкуваниот слој.

П4: Кои се најчестите сценарија за апликација?

О: Врз основа на илјадници глобални инсталации, склопот на GCK C-профил Економичен прекинувач најчесто се распоредува во:

Мали и средни индустриски погони: преработка на храна, обликување на пластика, производство на метали и текстилни мелници

Комерцијални објекти: трговски центри, хотели и деловни згради

Третман на вода и отпадни води: пумпни станици, системи за наводнување и бигор

Проекти за реконструкција: замена на стари фиксни разводни табли со модерна расклопна опрема

Привремени енергетски инсталации: градилишта, рударски кампови и електроенергетски системи за настани

Детали за производство и конкурентни предности

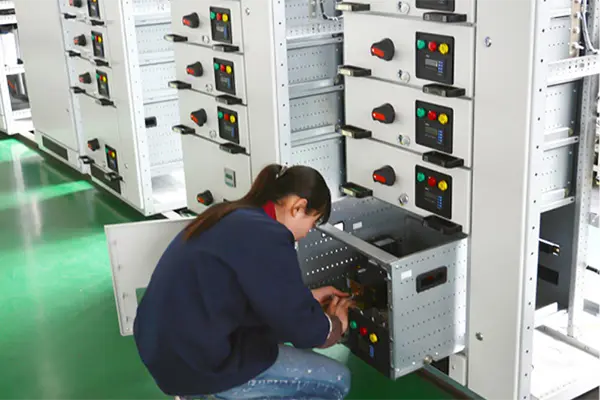

Детали за производството – Како го градиме склопот на GCK C-профил Економичен кабинет со прекинувачи

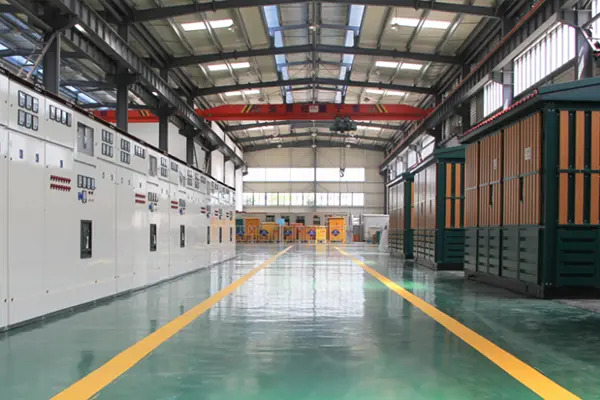

Во Lugao Power Co., Ltd., ние го произведуваме секое склопување на C-профилот на GCK Економичен прекинувач со конзистентност, издржливост и лесно склопување.

1. Производство на C-профил:Јапонски стандард Q235B 2,0 мм челичен калем → ЦПУ дупчење решетка од 25 мм → C-облик во ладна форма (± 0,3 мм прецизност) → сече по должина → поцинкуван на топло (≥65μm, ASTM A123).

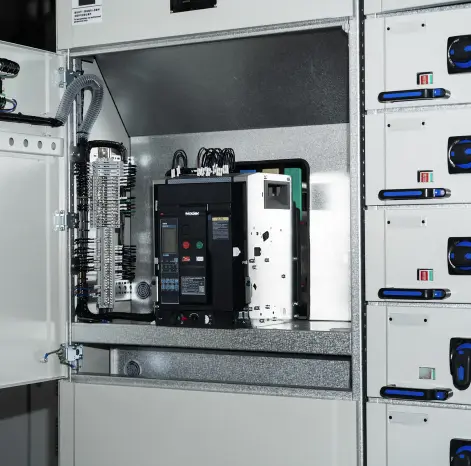

2. Лулка за фиока:Поцинкуван челик од 2,5 мм со дупчиња за позиционирање и најлонски ролери. Прифаќа фиоки од 8E/2 до 24E преку адаптерската плоча. Механичко заклучување со три позиции (поврзано/тестирање/изолирано) со држач за катанец.

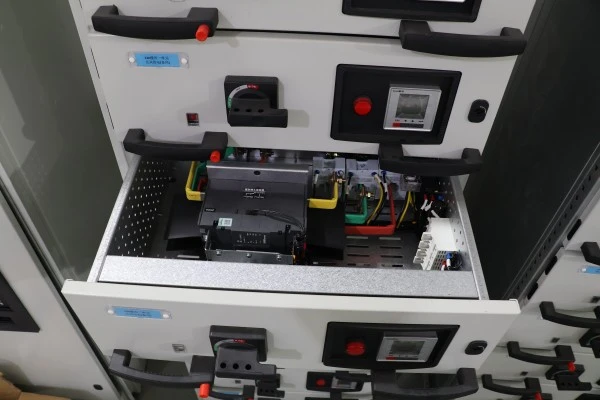

3. Единица за фиока:Челична предна плоча од 1,5 мм, облога во прав RAL 7035, етикета изгравирана со ласер. Рачка со индикатор O/I. Примарни контакти: посребрен бакар (≥10μm), дизајн на лале со пружина. Секундарно ожичување: 2,5mm² ПВЦ бакарна жица со нумерирани обрачи. Фабрички тестиран за континуитет, изолација и механичка работа.

4. Систем на собирници:ETP бакар (98% IACS), сребрени споеви со вртежен момент до 35–40 Nm. Собирници се поддржани на секои 500 mm (поцврсти од вообичаените 800 mm). Вертикалните собирници се поврзуваат преку бакарни врски со завртки.

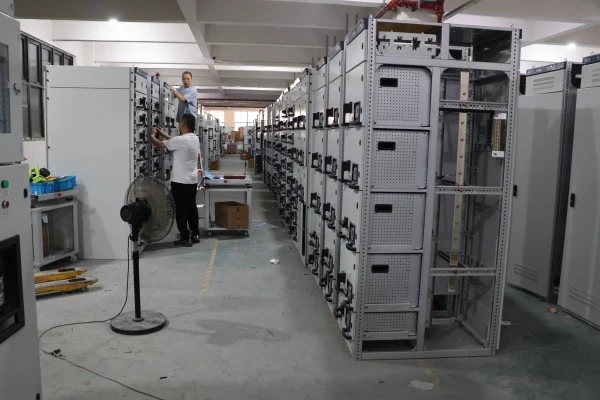

5. Склопување и тестирање:Склоп со контролиран вртежен момент. Секоја тестирана единица: диелектрик (2,5 kV/1мин), континуитет, механичко блокирање и пораст на температурата при номинална струја од 1,1x. Вклучен е извештај од фабрички тест.

Услуга по продажбата – Едногодишна гаранција

Гарантен период:12 месеци од датумот на пуштање во работа, но не повеќе од 18 месеци од датумот на испорака.

Што е покриено: Сите производствени дефекти вклучувајќи:

● Деформација на C-профилот при номинално механичко оптоварување

l Неисправност на блокирањето на фиоката (неуспех да се спречи неправилно вметнување или повлекување)

● Абење на примарниот контакт поголем од 0,5 mm во гарантен рок

● Секундарни грешки во жици или лабави завршетоци предизвикани од фабричко склопување

● Лупење со галванизиран слој (под услов да нема надворешно абразија)

Што не е покриено: Штета што произлегува од неправилна инсталација, неовластена модификација, работа надвор од ознаките на табличките, физички удар, корозија од хемиска изложеност ненаведена по нарачка или виша сила (молња, поплава, пожар итн.).

Обврска за одговор:

● Далечинска техничка поддршка:во рок од 8 работни часа преку е-пошта, WhatsApp или видео повик.

● Испорака на резервни делови:во рок од 48 часа за барања за гаранција (стандарден курир).

Документација обезбедена со секоја пратка:

1. Извештај од фабрички тест (диелектрик, континуитет, пораст на температурата)

2. Цртеж на склопување и еднолиниски дијаграм

3. Распоред на фиоки што ги наведува рејтингот и функцијата на секоја фиока

4. Лист со спецификации за вртежен момент за повторно склопување на лице место (нарачки KD)

5. Прирачник за работа и одржување
