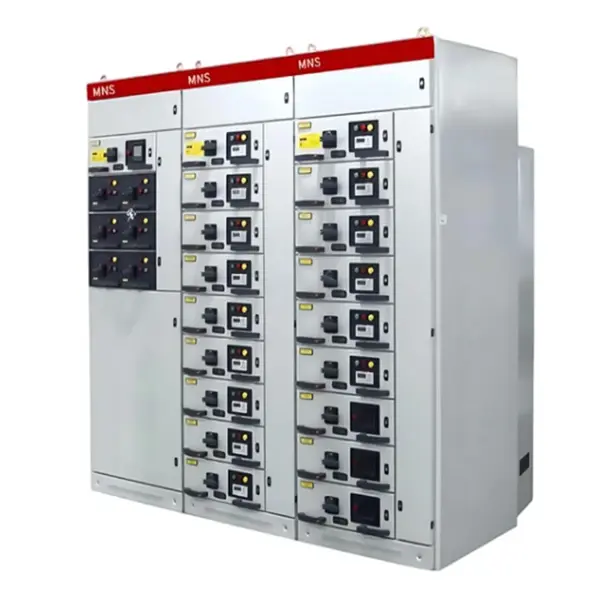

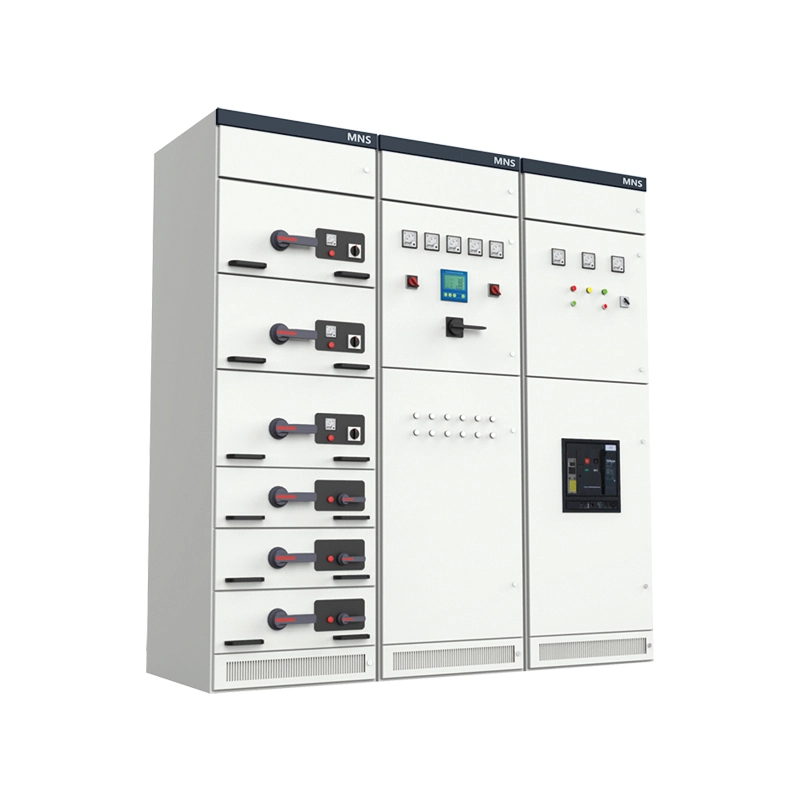

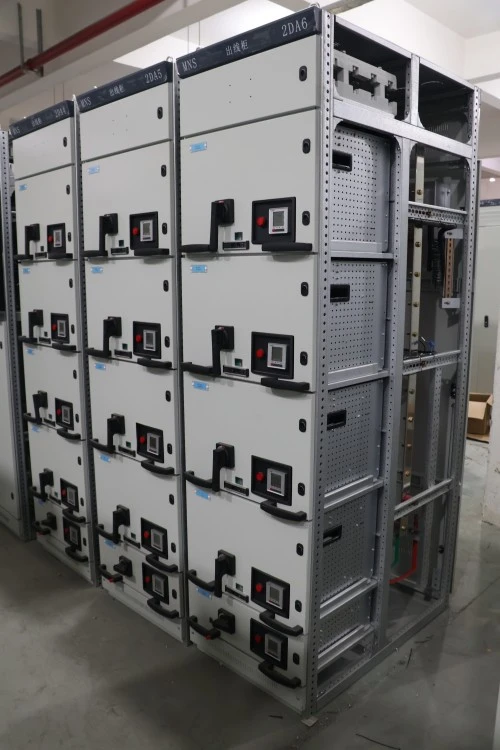

Кабинет со прекинувач со извлекување на модуларизација на MNS

Кабинетот со прекинувач од типот на извлекување на модуларизација на MNS е aнисконапонска (до 690V) затворена разводна опремасклоп дизајниран според рамката MNS (Modular Network System). Секоја функционална единица - како што е стартер на моторот, прекинувач на фидер или модул за напојување - е сместена во индивидуална касета што може да се вметне, повлече или замени без да се исклучи целиот систем. Кабинетот служи три основни функции: дистрибуција на енергија (напојување на повеќе поткола), контрола на моторот (палење, запирање, заштита на мотори) и заштита на системот (краток спој, преоптоварување и изолација на заземјување). Накратко, тоа е plug-and-play центар за управување со енергија за индустриски и комерцијални објекти.

Предности на производот

Карактеристики на производот

За разлика од генеричките кабинети што може да се повлечат, кабинетот со прекинувач од типот на извлекување на модуларизација MNS ги вклучува овие карактеристични карактеристики:

Параметри на производот

Апликација за производ (сценарија)

Кабинетот со прекинувач од типот на извлекување на модуларизација MNS е широко распространет во:

● Индустриски погони: автомобилски монтажни линии, производство на храна и пијалоци, хемиска сериска обработка

● Комерцијални комплекси: трговски центри, високи деловни згради, болници

● Инфраструктура: Пречистителни станици, пумпни станици, системи за ракување со аеродромски багаж

● Центри за податоци: нисконапонска главна дистрибутивна табла (LVMDB) и далечински панели за напојување (RPP)

● Обновливи извори на енергија: инвертери на соларни фарми, помошно напојување на турбините на ветер

● Морски и офшор: Дистрибуција на енергија на бродот

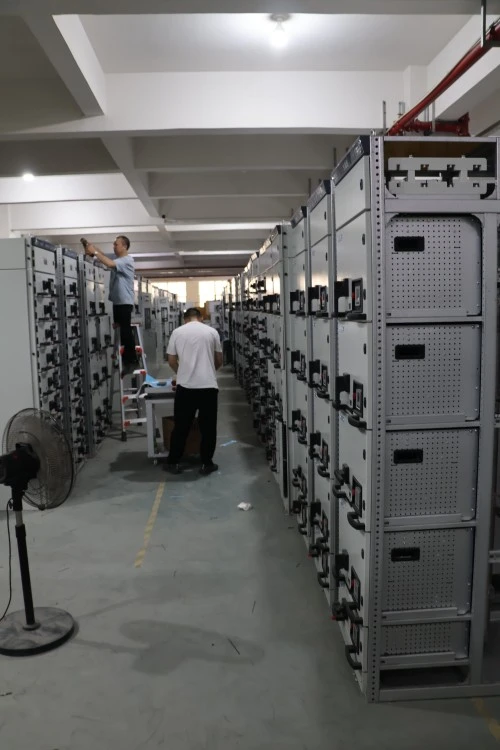

Детали за производство

● Lugao Power Co., Ltd.прецизно го произведува секој кабинет со прекинувач со извлекување на модуларизација на MNS:

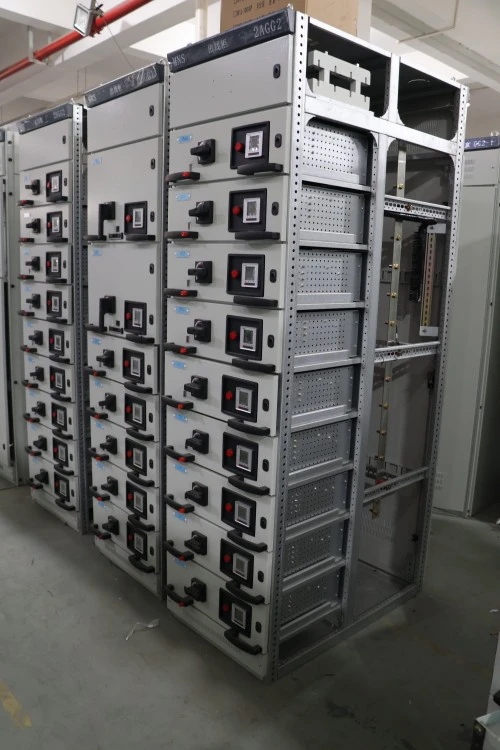

● Материјал на куќиштето: ладно валани челик со дебелина од 2,0 mm, целосно заварена рамка со IP40 стандард (IP54 опционално). Дебелина на премазот во прав ≥80μm, RAL 7035 светло сива боја.

● Систем на собирници: Правоаголни бакарни шипки (98% IACS спроводливост) со калај обложени споеви. Сите собирници се целосно изолирани со помош на шипки што се собираат топлина (црвена, жолта, сина, сива за неутрално).

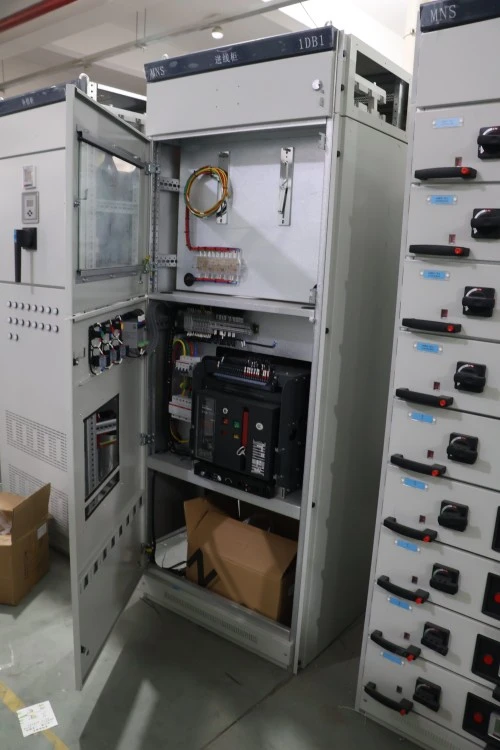

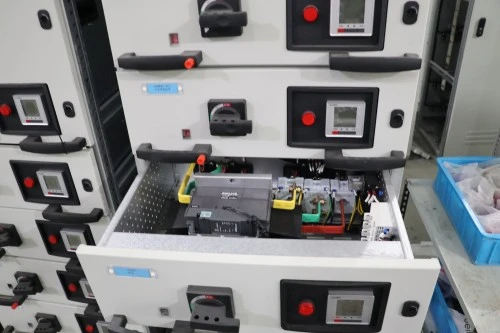

● Држач за фиока: Формиран од челик обложен со цинк од 2,5 mm со самоподмачкувачки најлонски ролери. Сила на вметнување/извлекување на фиоката ≤150N по 500 циклуси.

● Фиксни контакти: Со врвови од сребрена легура, дизајн со пружина. Оценет за 2.000 вметнувања без деградација на перформансите.

● Секундарни контакти: 24-пински приклучок и штекер сребрено обложени конектори. Дизајниран за 10.000 циклуси на парење.

● Идентификација на фиоката: Држач за етикети што може да се гравира со ласер на секоја предна фиока. QR-код опционален за следење на дигитални средства.

● Фабричко тестирање: секоја функционална единица е подложена на целосна проверка на жици, тест за диелектрична јачина (2,5 kV за 1 минута) и тест за зголемување на температурата (при 1,1x номинална струја). Тест извештаите се вклучени со пратката.

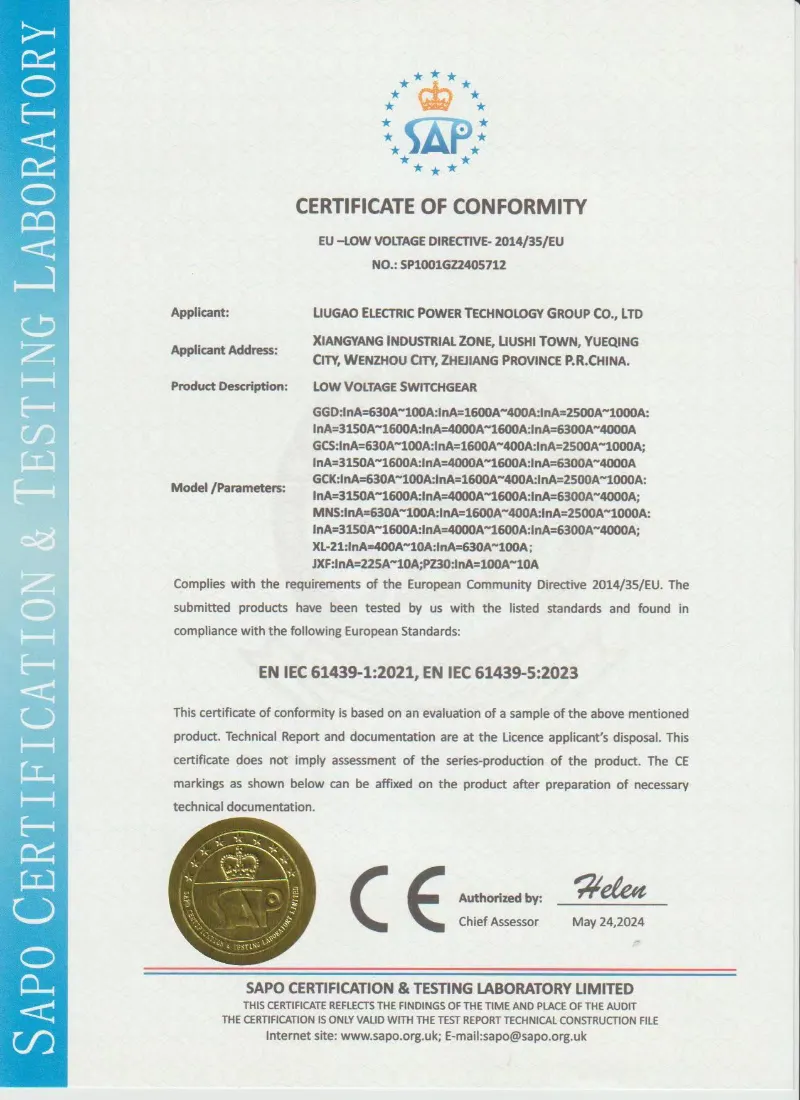

Сертификација и обезбедување квалитет

Лугао ги следи процедурите за управување со квалитет базирани на ISO за производство на разводни уреди. За нарачки на проекти, можеме да обезбедиме документи за инспекција, извештаи за рутински тестови и фотографии на производи пред испораката според потврдениот технички договор.

• Систем за управување со квалитет ISO 9001
• ISO 14001 систем за управување со животната средина
• Дизајн и тестирање врз основа на IEC 61439-1/2
• Рутински тест извештај пред пратката
• Фотографии од фабричка инспекција достапни на барање

Пакување, испорака и пост-продажба

Пакување и испорака

● Индивидуално пакување во фиоки: Антистатичка обвивка со меурчиња во брановидна кутија, означена со дијаграм на колото и ознака.

● Главна амбалажа на кабинетот: Стреч филм + VCI хартија + гајба за извоз на иверица (дебелина 15 мм). Сите основи на гајба се опремени со џебови за виљушкар.

● Термин на испорака: FOB Ningbo, CIF главните пристаништа или EXW.

● Време на испорака: 20 работни дена за стандардни конфигурации.

Служба по продажбата

● Гарантен рок: 12 месеци од датумот на пуштање во употреба (максимум 18 месеци од испораката).

● Бесплатна далечинска техничка поддршка преку видео повик или е-пошта (одговор во рок од 4 работни часа).

Најчесто поставувани прашања:

П1: Која е разликата помеѓу фиоките 8E/2, 8E и 16E?

О: Овие се однесуваат на модулите за висина на фиоката: 8E/2 = 100mm (половина модул), 8E = 200mm (полн модул), 16E = 400mm (двоен модул). Колку е поголема фиоката, толку е поголема дозволената струја и повеќе достапни секундарни терминали.

П2: Може ли да заменам фиока без да го исклучам дојдовното снабдување?

О: Да. Ова е основна карактеристика на кабинетот со прекинувач од типот на извлекување на модуларизација MNS. Поместете ја фиоката во изолираната положба (бела рачка), отклучете ја и извлечете ја. Главниот автобус останува под напон. Сепак, секогаш прво исклучете ја страната на товарот.

П3: Дали кабинетот доаѓа со систем за следење на температурата?

О: Стандардните единици не вклучуваат мониторинг, но нудиме опционални паметни фиоки со вградени сензори PT100 и централен дисплеј што ги прикажува температурите на собирницата и фиоката.

П4: Може ли кабинетот да се продолжи подоцна без да се заменат постоечките делови?

О: Да. Секој вертикален дел е механички и електрично дизајниран за странично поврзување. Можете да заврткате дополнителна кабина до двата краја и да ги поврзете собирниците користејќи ги испорачаните комплети за проширување.
