GGD модуларен фиксен тип низок напонски прекинувач

Дефиниција и Основен идентитет

GGD Модуларен нисконапонски прекинувач со фиксен тип е внатрешен склоп на разводни уреди, на подот, затворен со метал. Тој е дизајниран специјално занисконапонска дистрибуција на наизменична струјаво трифазни индустриски и комерцијални електрични системи. Како основен производ во хиерархијата на дистрибуција на електрична енергија, тој се наоѓа помеѓу секундарните терминали на трансформаторот и таблите за дистрибуција на крајната гранка, функционирајќи како примарен центар за напојување на инсталацијата.

Параметри на производот

Сертификација и обезбедување квалитет

Лугаопроизведува нисконапонски разводни уреди од фиксен тип GGD според техничките барања на проектот и применливите стандарди за нисконапонски разводни уреди. Може да се обезбедат извештаи за рутинска инспекција и тест пред испораката според потврдениот технички договор.

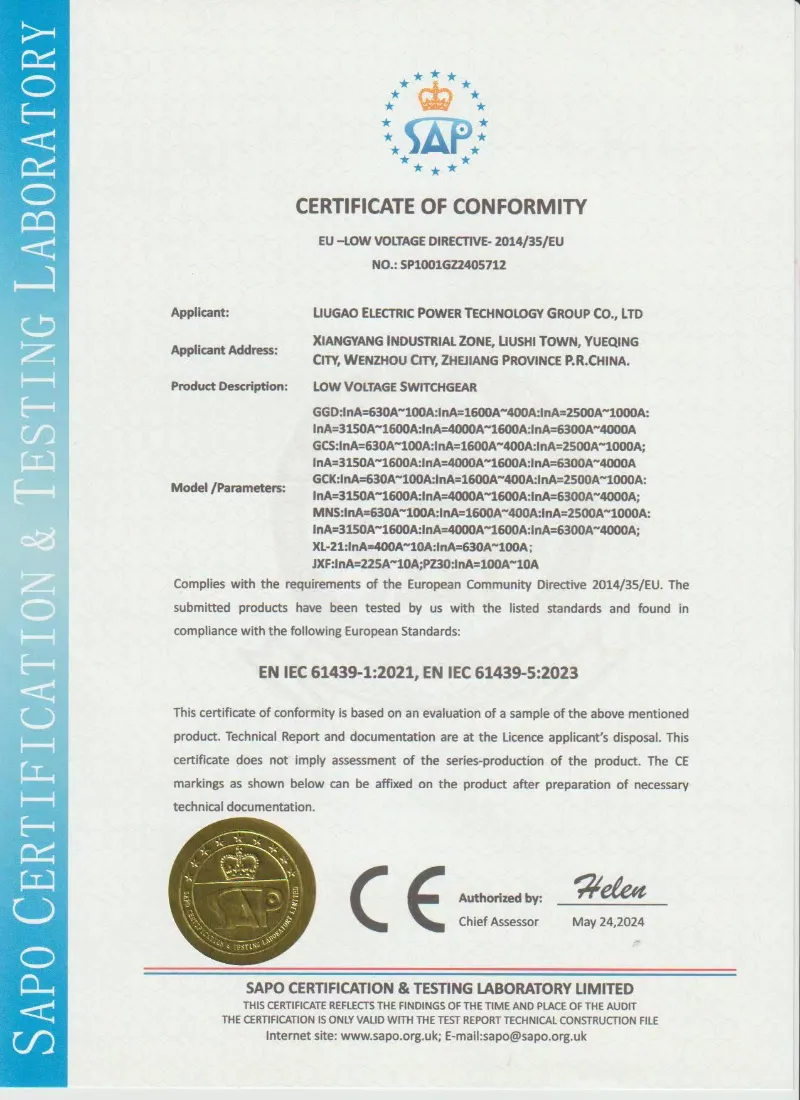

• Дизајн и тестирање врз основа на IEC 61439-1/2
• GB/T 7251 базирани на производство и инспекција
• Тест за издржување на фреквенцијата на моќност
• Тест за отпор на изолација
• Инспекција на жици и функционална работа
• Проверка на порастот на температурата според конфигурацијата
• Рутински тест извештај пред пратката
• Фотографии од фабричка инспекција достапни на барање

Фиксна филозофија за инсталација

За разлика од разводната опрема со извлекување каде што функционалните единици можат да се повлечат на лизгалки, GGD користи трајно фиксиран концепт за монтирање:

● Сите примарни уреди - прекинувачи за струјно струјно струјно струјно струјно струјно коло (ACB), прекинувачи од обликувани куќишта (MCCB) и прекинувачи за изолација - се завртки директно на крутите монтажни плочи.

l Електричните врски помеѓу уредите и собирниците се поврзани со тврдо жица со користење на завртки бакарни врски или приклучоци со кабли, а не приклучни контакти.

● Овој фиксен пристап ја елиминира механичката сложеност, трошоците и одржувањето поврзани со механизмите за лизгање, што го прави идеален за стабилни, долгорочни инсталации каде позициите на колото ретко се менуваат.

Изградба на модуларен комплет

● Куќиштето е изградено од стандардизирани модуларни кабини, секоја од нив ја дели истата висина и длабочина:

● Димензии на рамката: 2200 mm (В) × 600/800/1000/1200 mm (Ш) × 600/800 mm (Д)

● Секоја кабина е независен заварен челичен модул што може да се завртка рамо до рамо за да формира континуирана постава на разводни табли.

● Кабините се функционално класифицирани како дојдовни (приемнички) единици со автобус-спој (меѓуповрзување со автобус) или фидер (појдовна дистрибуција).

Предности на производот

Предност 1 – Структурна робусност

Засилената челична рамка 8MF помага во одржување на механичка стабилност под потврденото ниво на отпорност на краток спој. Номинална врвна струја за издржување: 63 kA. Рамката на кабинетот е дизајнирана да ги поддржува барањата за издржување на краток спој специфични за проектот. Номиналната врвна струја за издржување може да се конфигурира според потврдениот електричен дизајн.

Предност 2 – Модуларно и брзо распоредување

Стандардизирани кабини за влез, спојка, фидер. Иста висина/длабочина. Брза конфигурација на проектот со распоредување на стандардните единици рамо до рамо. Го намалува времето на инсталација на лице место и сложеноста на дизајнот.

Предност 3 – Ефективен животен циклус

Фиксната монтажа (без механизми за извлекување) ја намалува почетната цена. Нема слајдови за фиоки, контакти со приклучок или сложени преклопувања. Минимално одржување, конкурентни вкупни трошоци на сопственост.

Предност 4 – Оптимизирано термичко управување

Ладење со природна конвекција: долни решетки + горно вентилирано капаче на покривот. Создава ефект на оџак – топол воздух се издигнува, ладен воздух влегува внатре. Без вентилатори, без бучава, без дополнително одржување.

Предност 5 – Поедноставено одржување и ракување

Контроли, метри, индикатори на влезната врата на ергономска висина. Рачки на прекинувачот достапни без отворање на вратата. Простран внатрешен распоред со одвоена шина, прекинувач, прегради за кабли – лесна визуелна проверка.

Карактеристики на производот

Карактеристика 1: Повеќеслоен систем за обложување со прав

Секоја челична плоча е подложена на предтретман во пет фази (одмастување, плакнење, фосфатирање, пасивација и сушење) пред да добие униформа електростатска епоксидно-полиестерска прашкаста обвивка. Овој слој обезбедува супериорна отпорност на адхезија и влажност, обезбедувајќи гоGGD модуларен фиксен тип низок напонски прекинувачго одржува својот изглед и заштита од корозија дури и во тропски или индустриски средини со висока влажност.

Карактеристика 2: Транспарентни бариери на лак

Поликарбонатни бариери помеѓу главната собирница и преградите на уредот. Обезбедува видливо, физичко одвојување за безбедност на операторот за време на инспекцијата, истовремено овозможувајќи визуелна потврда за состојбата на собирниците.

Карактеристика 3: Пространа зона за завршување на кабелот

● Голема долна преграда за кабел со отворена жлезда плоча, со големи радиуси на свиткување на кабелот за напојување. Вклучени се прилагодливи стеги за кабел за да се намали стресот на електричните приклучоци.

Карактеристика 4: Интегрирана шина за заземјување

Континуираната бакарна заземјувачка шина е во целосна должина на склопување со претходно дупчени точки по кабина. Го поедноставува заземјувањето на самото место за влезните и излезните кола, обезбедувајќи усогласеност со заземјувањето на системот.

Карактеристика 5: Надворешна рачка со обезбедување катанец

Рачките на главниот прекинувач се монтирани однадвор, се заклучуваат во положба OFF. Овозможува безбедно механичко LOTO за време на одржувањето, обезбедувајќи јасна визуелна изолација.

Функција 6: Конфигурација на флексибилна собирница

Поддржува влез на кабел од горниот/долниот дел и дистрибуција 3P4W или 3P5W. Фазни собирници јасно означени со стандардно кодирање во боја (жолта, зелена, црвена, сина за неутрално) за да се минимизираат грешките при поврзувањето.

Апликација за производ

GGD Модуларен фиксен тип низок напонски прекинувач е широко распространет низ различни сектори каде што е приоритет на доверливата фиксна дистрибуција:

● Услуги и инфраструктура за згради: распределба на осветлувањето на скалите во високи станбени кули, напојување за вентилација на подземен паркинг и контролни кабинети за општинско улично осветлување.

● Индустриски помошни системи: панели за напојување на просторијата за компресор, хранилки за некритични процеси на мотори во постројки за цемент и агрегати и табли за дистрибуција на фабрички магацини.

● Третман на вода и отпадни води: Внесувачи на моторни пумпни станици за внес на сирова вода и испуштање на прочистени отпадни води и напојување на опремата за хемиско дозирање.

● Обновливи извори на енергија: AC комбинирани панели и помошни табли за дистрибуција на енергија во соларни фарми поставени на земја.

● Комерцијални капацитети: Синхронизирање и дистрибутивни панели на резервни генератори во трговските центри и панели за снабдување со HVAC чилер во енергетските станици на универзитетскиот кампус.

● Привремена и градежна моќност: Поставете привремени кутии за дистрибуција на електрична енергија и панели за напојување со градежни дигалки, каде што фиксната цврста конструкција нуди подобра издржливост од полесни дизајни на панели.

Пакување и испорака

Секоја нисконапонска гардероба на GGD е заштитена со фолија против 'рѓа, подлога од пена и пакување за извоз на иверица. Основата на кабинетот може да биде дизајнирана за ракување со виљушкар според барањата за испорака.

Пакување: филм за растегнување, заштита од влага и куќиште за извоз на иверица

Испорака: достапни FOB Ningbo, главните пристаништа CIF или EXW

Фиксирање на кабинетот: внатрешните компоненти зајакнати пред пратката

Документи: вклучена листа за пакување, дијаграм за поврзување и извештај од тестот

Служба по продажбата

Техничка поддршка за инсталација и пуштање во работа

Дијаграм за поврзување и поддршка за цртање на распоред

Упатство за резервни делови за прекинувачи, мерачи и контролни компоненти

Услови за гаранција според потврдениот договор за нарачка

Најчесто поставувани прашања

П1: Која е разликата помеѓу фиксната GGD и GCS/MNS расклопната опрема?

GGD користи фиксни монтирани прекинувачи и жичени врски, додека GCS или MNS користат фиоки што може да се повлечат. GGD е поисплатлив за стабилни дистрибутивни системи каде што на кола не им е потребна честа замена.

П2: Може ли кабинетот GGD да се прилагоди според мојот еднолиниски дијаграм?

Да. Lugao може да ги конфигурира дојдовните, доводните, спојките на собирниците, мерните и кондензаторите за компензација според барањата на вашиот електричен дијаграм и бренд на компоненти.

П3: Кои брендови на компоненти може да се користат?

Вообичаените опции вклучуваат ABB, Schneider, Siemens, CHINT, Delixi или други брендови одредени за проектот, во зависност од буџетот и техничките барања.

П4: Кои документи се доставуваат пред пратката?

Можеме да обезбедиме цртежи на распоред, дијаграми за поврзување, извештаи за рутински тестови, списоци за пакување и фотографии на производи пред испорака според потврдената нарачка.
