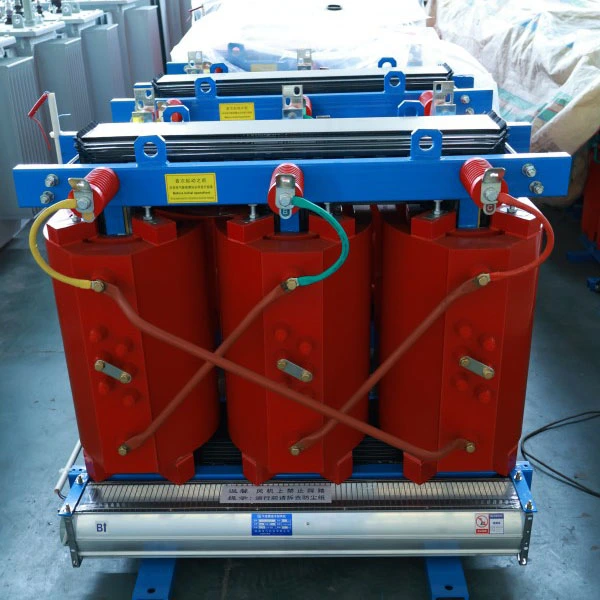

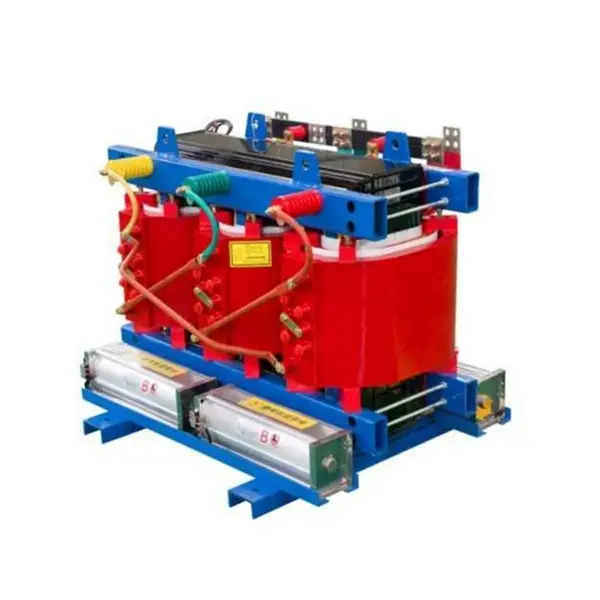

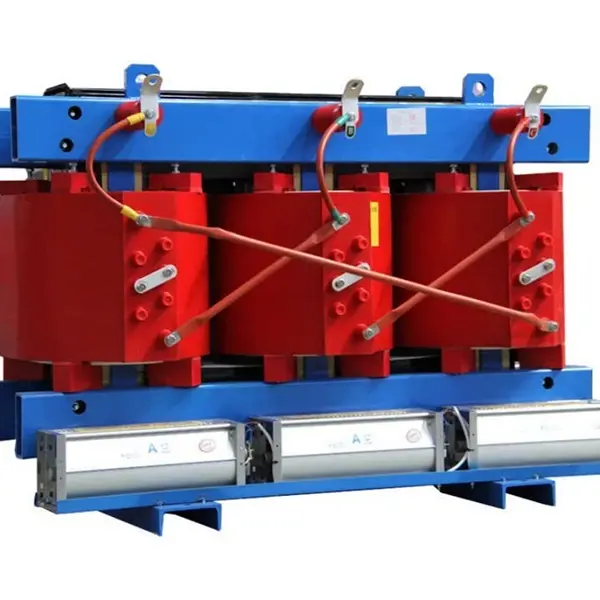

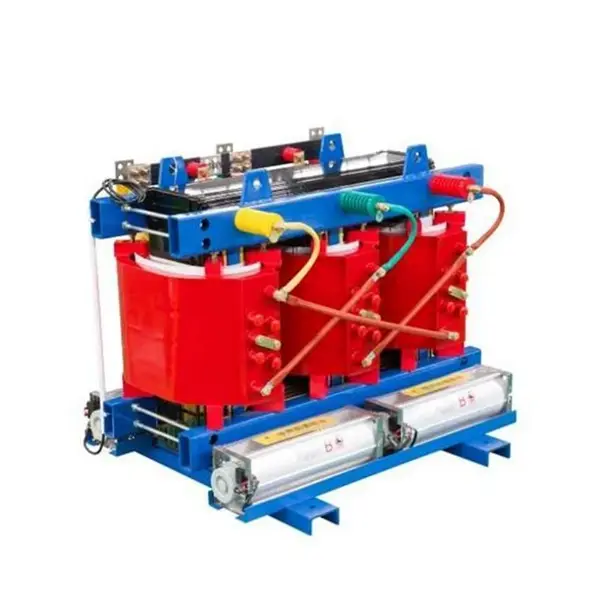

SCB13 800kva епоксидна смола лиена моќ трансформатор

Што е оваа опрема?

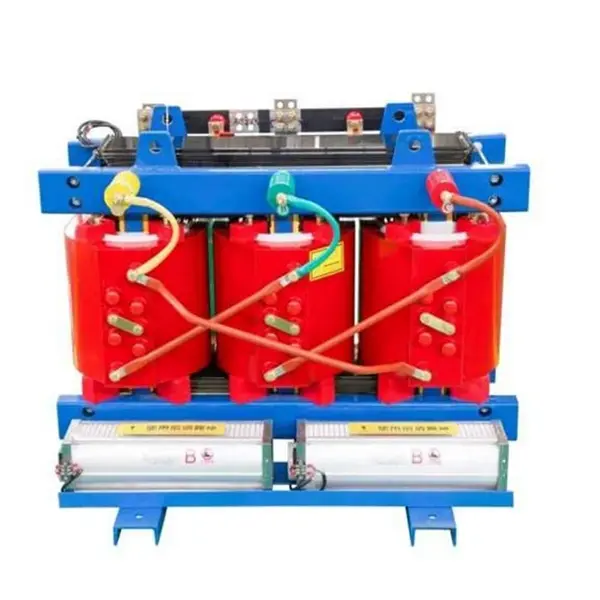

SCB13-800kVA епоксидна смола лиена моќ трансформатор е трифазен енергетски трансформатор произведен со користење на вакуум процес на лиење епоксидна смола. Припаѓа на енергетски ефикасните трансформатори од сув тип.

Распределба на кодот на моделот:

● S – Трифазен

● C – Лиена смола (епоксидна)

● B – Нисконапонска намотка на фолија

● 13 – Шифра за серии за изведба, што го претставува нивото на енергетска ефикасност

Што прави тоа?

Основната функција на оваа опрема е да го намали високиот напон (10kV или 35kV) на низок напон (400V/380V), обезбедувајќи сигурна и стабилна моќност на различни електрични оптоварувања. За разлика од традиционалните трансформатори наполнети со масло, тој не користи изолационо масло за ладење. Наместо тоа, работи со употреба на епоксидна цврста изолација во комбинација со природно воздушно ладење.

Опис на производот

SCB13-800kVA епоксидна смола лиена моќ трансформатор е висока ефикасност,трифазен трансформатор од сув типдизајниран за модерна дистрибуција на електрична енергија. Се одликува со вакуумско леење со епоксидна смола, нисконапонски намотки на фолија и ги исполнува стандардите за енергетска ефикасност Ниво 2 од GB 20052-2020 (се приближува до ниво 1). Идеален за апликации кои бараат заштеда на енергија, безбедност од пожар и доверливост.

Оценети на 800kVA со стандарден сооднос на напон од 10kV/0,4kV (може да се приспособат на 6kV, 20kV или 35kV). Епоксидната цврста изолација без масло ги елиминира ризиците од истекување, пожар и експлозија, што ја прави погодна за високи згради, метро, ​​болници, центри за податоци и хемиски погони.

Клучни електрични перформанси: загуба без оптоварување ≤1090W, загуба на оптоварување (120°C) ≤6260W, импеданса на краток спој 6% (прилагодлива 4%-10%), делумно празнење ≤5pC и бучава ≤55dB на 1 метар.

Опремен со интелигентен систем за контрола на температурата (сензори PT100, автоматско стартување/запирање на вентилаторот, аларм за прегревање и исклучување) и RS485 комуникација за интеграција на системот BA. Процесот на лиење VPI обезбедува капсулација отпорна на влага и отпорна на пламен. Јадрото користи силициумски челик со висока пропустливост со спојници во чекор. Стандардна заштита IP20 (IP23 опционално).

Со 30-годишен проектен век и минимално одржување, SCB13-800kVA е сигурен, економичен избор за нови или надградени дистрибутивни системи.

Апликација за производ

Типични апликации:

Високи згради, комерцијални комплекси, болници, центри за податоци, метро станици, аеродроми, хемиски постројки, станици за обновлива енергија и која било локација каде безбедноста од пожари е критично барање.

Карактеристика на производот

Висока ефикасност и заштеда на енергија – пониски оперативни трошоци

Загубите без оптоварување намалени за 20%-37% во споредба со серијата SCB11; загубите на оптоварување намалени за 15%-30%

Типична загуба без оптоварување од 800 kVA ≤ 1090 W, загуба на оптоварување (на 120 ° C) ≤ 6260 W

Ги исполнува стандардите за енергетска ефикасност на GB 20052-2020 Ниво 2; некои параметри достигнуваат ниво 1

Пресметка на економска корист:

Врз основа на 8.000 работни часови годишно со 0,11 $/kWh, во споредба со стандардниот трансформатор SCB11, годишните заштеди на електрична енергија се приближно 2.000-2.700 американски долари. Разликата во цената се враќа за околу 3 години.

Безбедност и доверливост – Огноотпорен и отпорен на експлозија со нула ризик

Основни предности:

Самогасне: Точка на палење со епоксидна смола > 300°C; пламенот не се шири и се гаси кога ќе се отстрани изворот на топлина

Дизајн без масло: Целосно ги елиминира ризиците од истекување на масло, пожар и експлозија; нема потреба од јама за складирање масло

Способност да издржи висока краток спој: Структурата со висока цврстина засилена со фиберглас формирана со вакуумско лиење ја зголемува способноста за издржување на краток спој за повеќе од 30%

Екстремно мало делумно празнење: делумното празнење може да се контролира под 5 pC, што значително го забавува стареењето на изолацијата

Решавање на реалните грижи на клиентите:

П: При инсталирање на трансформатор во подрум на висококатница, на што најмногу се фокусира противпожарната инспекција?

О: Противпожарните власти првенствено се фокусираат на „ризикот од ширење пожар“ и „емисиите на токсичен чад“. Нашиот SCB13 користи леење со епоксидна смола, што е инхерентно отпорно на пламен и не произведува халогенирани токсични гасови кога се согорува (во согласност со GB/T 1094.11-2022). Ова е голема предност што трансформаторите наполнети со масло не можат да се совпаднат. Многу комерцијални комплекси и болнички проекти во градовите од прв и втор степен поминаа строги прегледи за безбедност од пожари токму поради оваа карактеристика.

П: Трансформаторите од сув тип се чувствителни на влажност. Дали можат да работат во сезоната на дождови во јужните региони?

О: Конвенционалните трансформатори од сув тип се навистина чувствителни на влага, но нашиот SCB13 користи процес на вакуумско лиење каде епоксидната смола целосно ги капсулира намотките, формирајќи запечатен изолационен слој. Јадрото и хардверот за стегање се подложени на посебен антикорозивен третман, што овозможува нормално функционирање во средини со релативна влажност од 100%. Не е потребен третман за сушење пред да се рестартира по исклучувањето.

Паметно следење - Температура на прв поглед

Стандарден интелигентен систем за контрола на температурата:

Претходно вградени сензори за отпорност на платина PT100 во секоја фазна намотка за следење на температурата во реално време

Контролерот циклично прикажува трифазни температури на намотување - лесно се чита

Автоматски се палат/запираат вентилаторите за ладење на дното (почнува на >100°C, запира на <80°C)

Обезбедува аларм за прекумерна температура (прилагодлива зададена точка) и заштита од притискање од прекумерна температура

Работа со низок шум - тивка и непречена

Измерени податоци:

За 800 kVA и подолу, ниво на бучава ≤ 55dB измерено на 1 метар од опремата

Технологијата на јадрото на јадрото на скутот од 45° со целосно чекори + подлогите за амортизација на вибрациите може дополнително да го намалат шумот за 5-8 dB

Силен капацитет за преоптоварување - сигурен кога е најважно

Параметри за способност за преоптоварување:

Природно ладење (AN) – може да работи со 100% оптоварување постојано

Присилно воздушно ладење (AF) – капацитетот може да се зголеми за 40-50%

Може да издржи 150% номинално оптоварување 2 часа

Сценарија за апликација:

Летни периоди на шпиц на побарувачка, заштита на енергија од критични настани, привремено споделување на оптоварувањето кога еден трансформатор откажува - во овие „критични моменти“, капацитетот на преоптоварување на SCB13 обезбедува континуитет на напојувањето.

Без одржување - без напор и без грижи

Предности за одржување:

Без масло - нема потреба од периодична филтрација на маслото или тестирање со маслена хроматографија

Мазна површина на намотување - прашината не се акумулира лесно

Нема подвижни делови - исклучително ниска стапка на дефект

Секојдневното одржување бара само проверка на приказот на температурата и чистење на воздушните канали за ладење

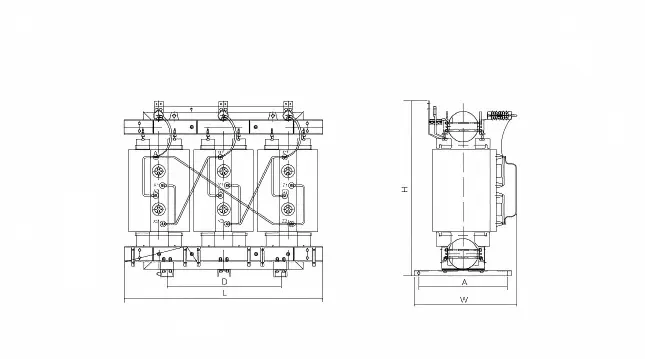

Параметар на производот (спецификација)

Посветеност на услугата по продажбата

Гарантен период: 12 месеци од датумот на испорака (може да се продолжи на 36 или 60 месеци со платен договор за услуги)

Техничка поддршка: Доживотна бесплатна техничка консултација; пресметка на оптоварувањето и оптимизација на решението за време на фазата на селекција

Теренска услуга: Упатство за инсталација, помош при пуштање во работа, справување со дефекти (бесплатно за време на гаранцијата, според трошоците по гаранцијата)

Снабдување со резервни делови: Контролори за температура, вентилатори, сензори и други заеднички делови кои се чуваат на залиха; испорака следниот ден преку курир
