Решение за надворешна трафостаница од типот кутија за фотоволтаична централа во Мексико

Опис на фотографијата на лице место:

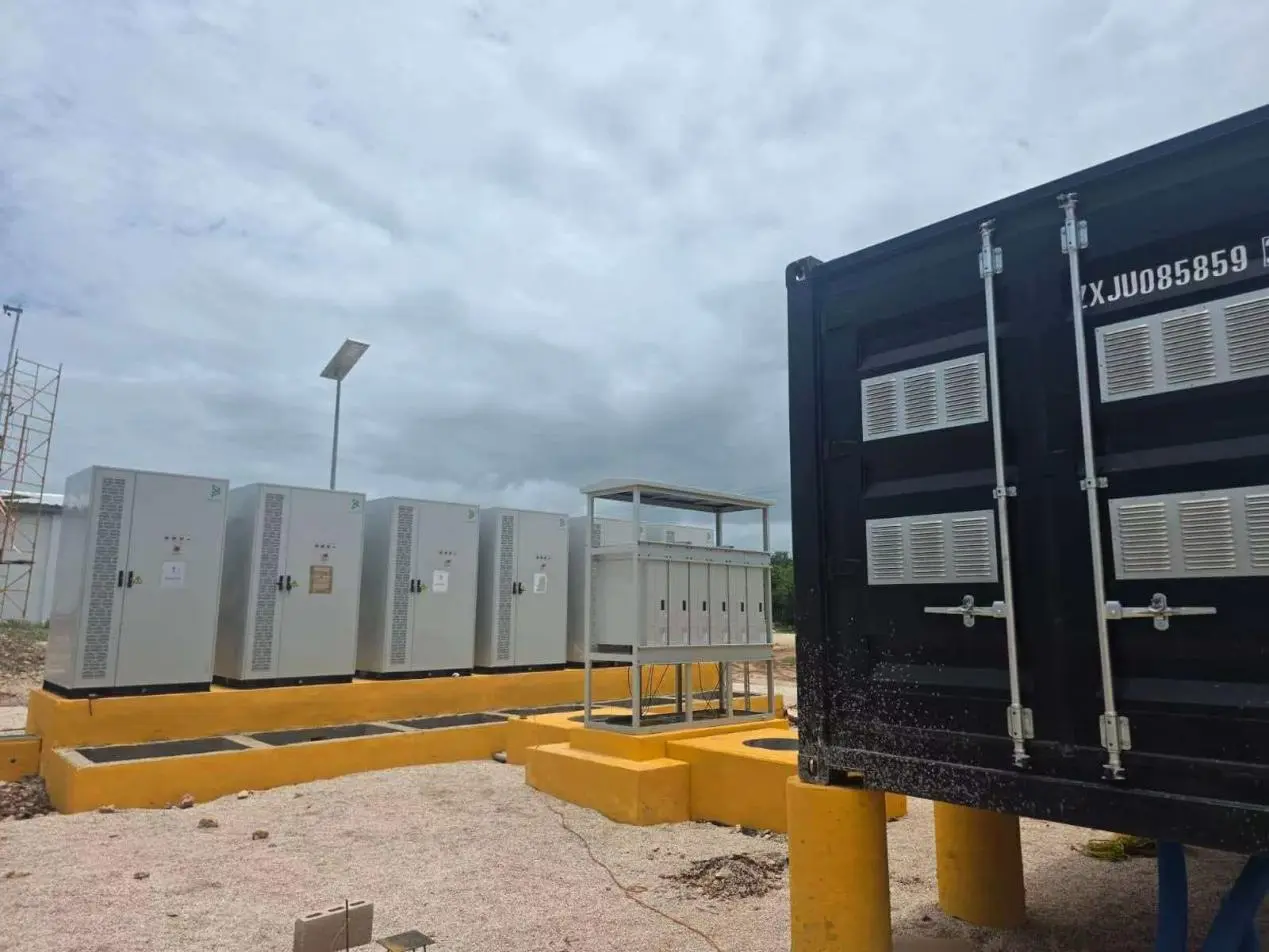

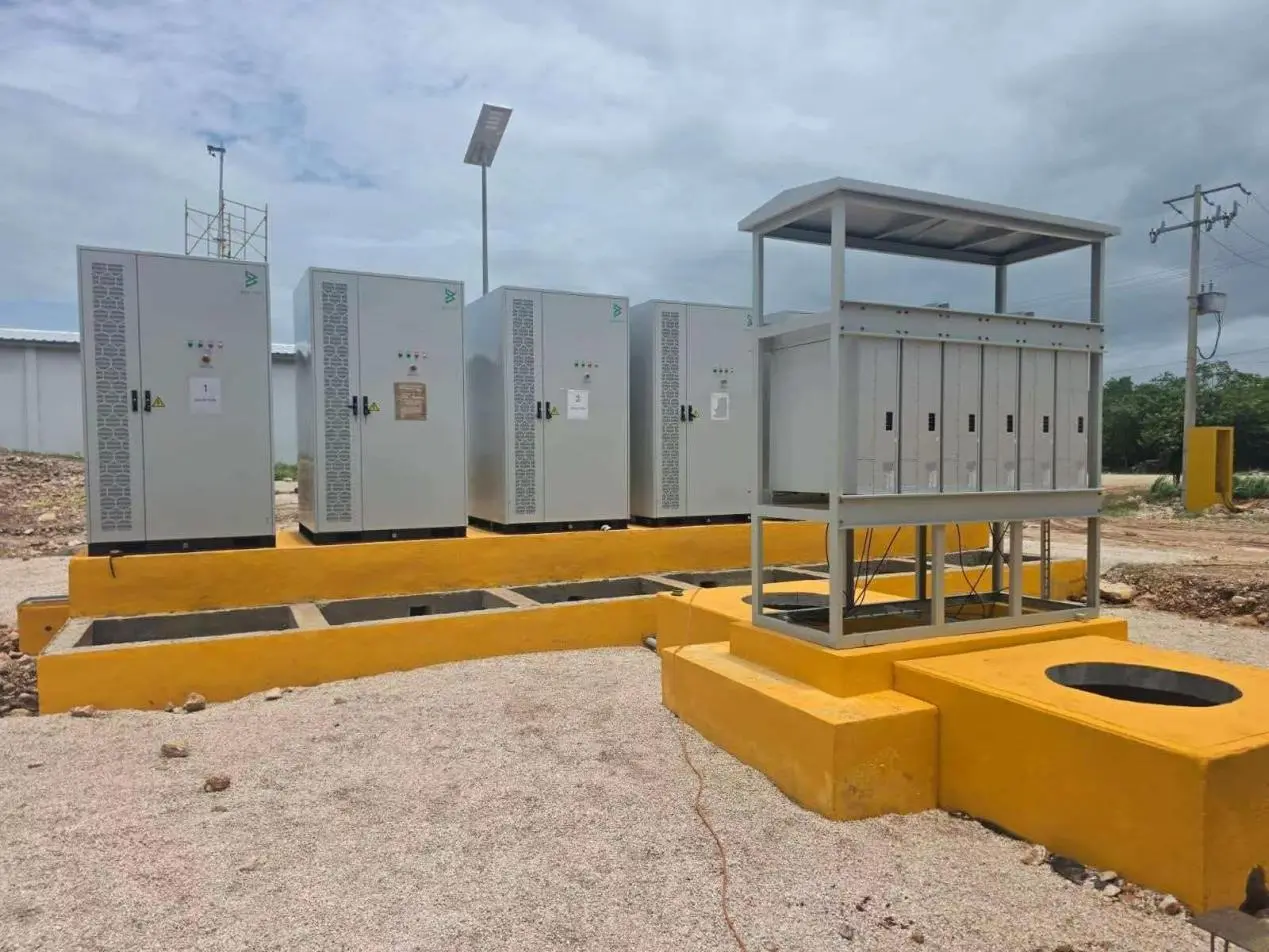

Слика 1: Интегрирана конфигурација на контролниот кабинет на инвертерот и нисконапонскиот комбиниран кабинет

На левата страна на панелот, има четири независни надворешни контролни кабинети со фотоволтаични инвертер; на десната страна, поставена е соодветна дистрибутивна рамка од отворен тип на нисконапонска комбинација со крошна отпорна на дожд. Целата опрема е поставена на подигнати жолти бетонски основи, кои имаат вградени кабелски ровови за да се обезбеди влез и излез на кабелот на дното, со што се спречува ерозијата од дождовницата и влагата од нивото на земјата.

Кабинет за контрола на инвертер: надворешно заштитно куќиште со оцена IP54, со странични конвективни перници за ладење и филтри за прав, со интегрирани копчиња за работа, индикатори за статус и аларми за дефекти на предната плоча. Секоја единица работи независно во својата одредена зона, овозможувајќи одржување на поединечни единици без да влијае на целиот систем за производство на енергија.

Рамка за дистрибуција со низок напон: располага со отворен дизајн отпорен на дожд на покривот со природна дисипација на топлина за тропски средини со висока температура, опремен со шест внатрешни излезни порти за агрегирана моќност од повеќе инвертери и поедноставување на жици на лице место. Објектот вклучува столбови за мониторинг и осветлување на соларна енергија кои работат без надворешно напојување од мрежа, исполнувајќи ги барањата за ноќно работење, одржување и безбедносен надзор.

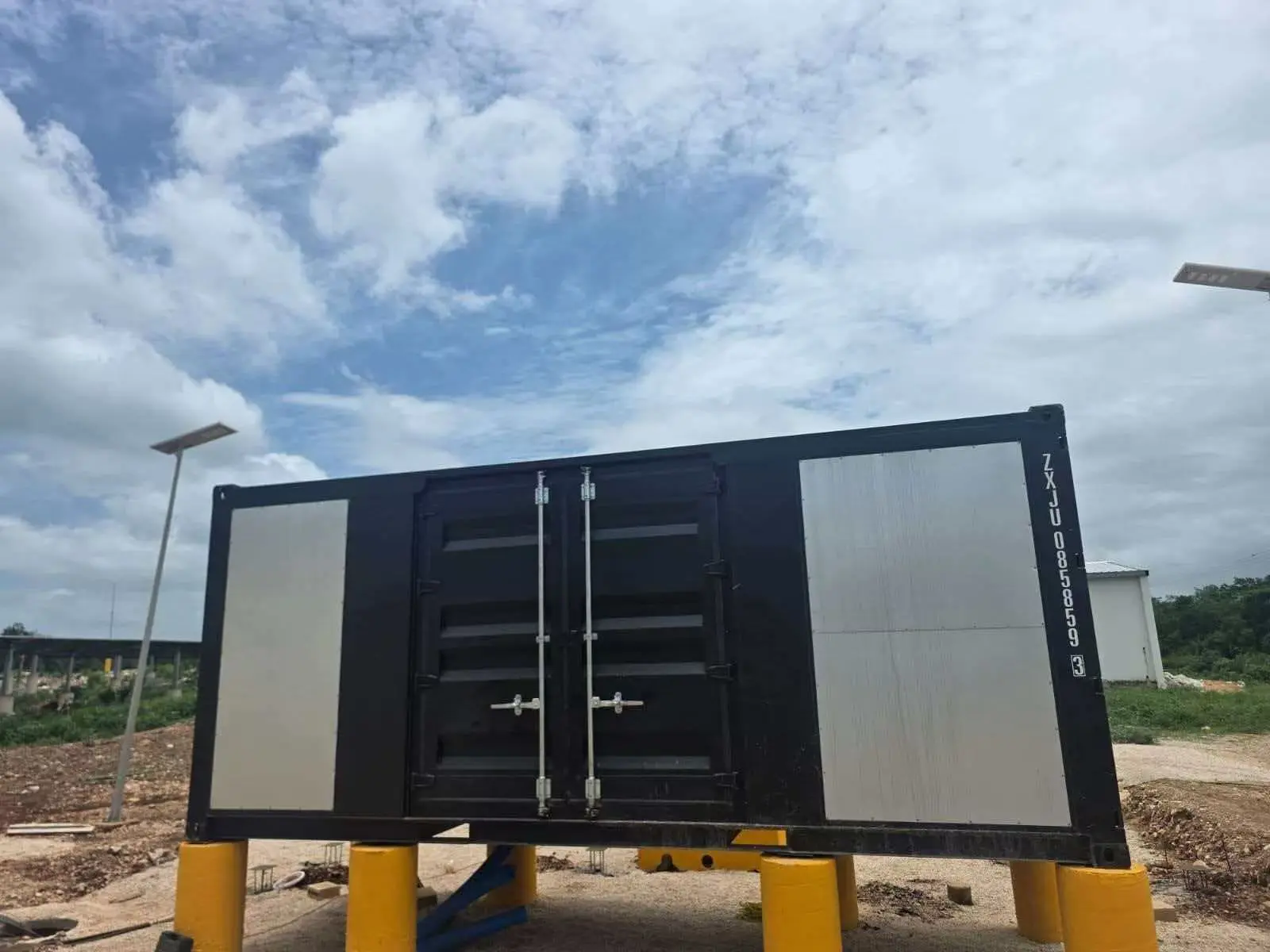

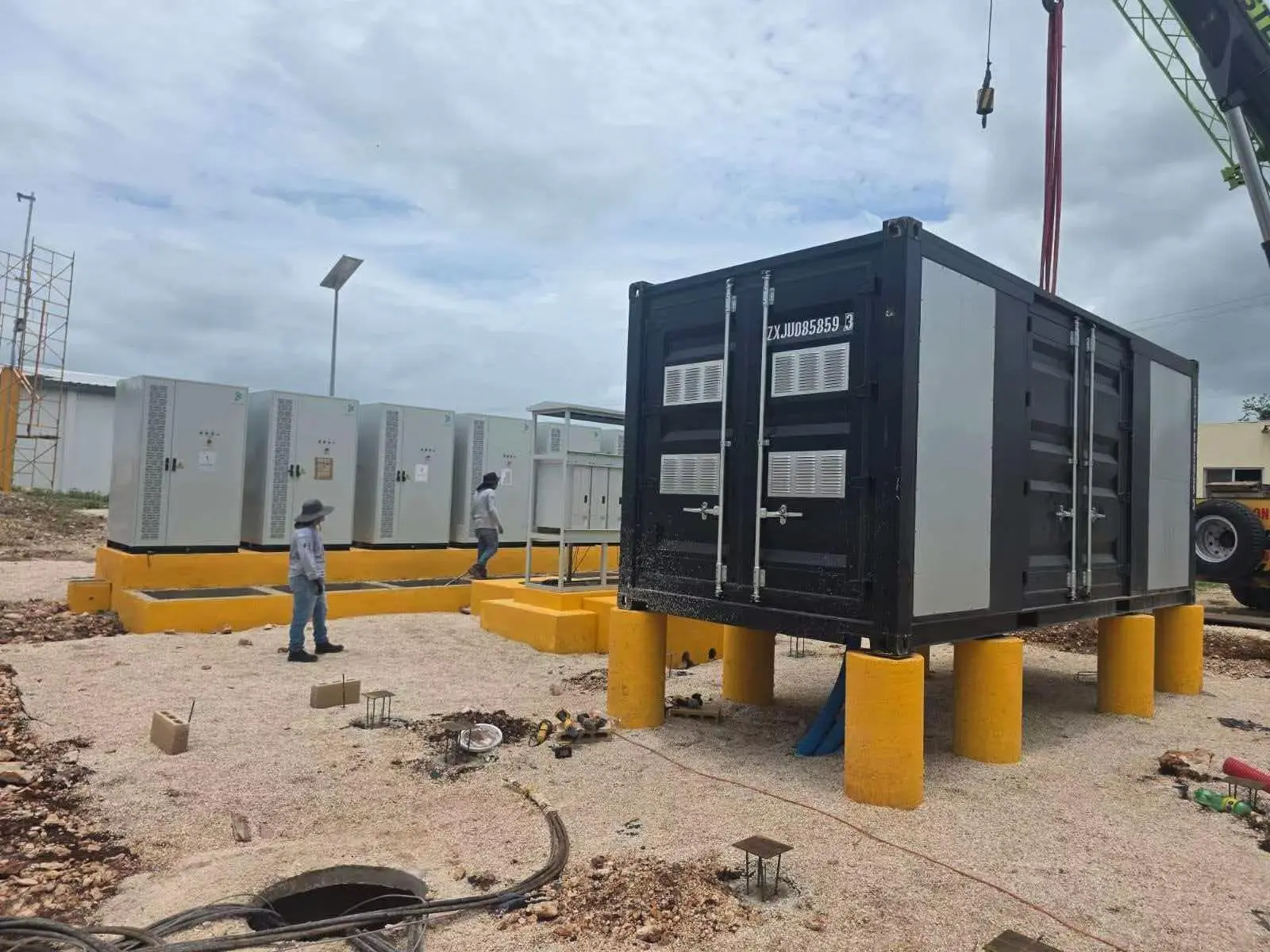

Слика 2 и 3: Контејнеризирана трафостаница пристигнува на локацијата; панорамски поглед на комплетната област за дистрибуција на електрична енергија

Интегрираната трафостаница со црна контејнер е испорачана на локацијата, формирајќи целосен фотоволтаичен систем за дистрибуција на енергија заедно со кабинетот на инвертерот и комбинаторот поставен одзади. Двете страни на контејнерот се опремени со вентилациони решетки отпорни на дожд и имаат вградени структури отпорни на прашина и отпорни на вода за да се подобри дисипацијата на топлина во средини со висока температура. Контејнерот е обложен со надворешен слој отпорен на атмосферски влијанија кој обезбедува заштита од ултравиолетово зрачење и корозија со прскање со сол, што го прави погоден за долгорочна работа на отворено во Мексико.

Слика 4: Кутијата за контејнери трансформирана во изглед на производот

Стандардизиран дизајн на единицата со контејнери со пристапни канали со две врати и странични панели за одржување за лесно сервисирање на внатрешната опрема; преградената структура за вентилација обезбедува оптимална дисипација на топлина, истовремено обезбедувајќи водоотпорна заштита и заштита од прашина, што ја прави погодна за централизирани апликации за засилување и поврзување со мрежата во фотоволтаични централи со мегавати.

Пазарните предности на проектот

1. Монтажна интегрирана испорака: Целата опрема е претходно составена и тестирана во фабриката, со што значително се намалува времето за изградба и пуштање во работа во странство во странство, се скратува целокупниот циклус на испорака на проектот и се намалуваат вкупните трошоци за работна сила за генералниот изведувач.

2.Целиот индустриски синџир има сеопфатни можности за снабдување, со трансформатори, кабинети за разводни уреди, струјни трансформатори, заштитни релеи и кабинети со инвертер, сите произведени во куќата според унифицирани технички стандарди, обезбедувајќи пригодна набавка на резервни делови и одржување на опремата.

3. Приспособено за тропска клима, ова решение специјално го оптимизира термичкото управување, отпорноста на влага и структурите отпорни на корозија, приспособени на топлите и дождливите услови во Латинска Америка, ефикасно справувајќи се со заедничките оперативни предизвици како што се исклучувањето на опремата поради високите температури и рѓосувањето во надворешните електрани.

4. Во согласност со спецификациите на локалната мрежа, неговите севкупни параметри ги задоволуваат мексиканските електрични стандарди, овозможувајќи директно одобрување за поврзување со мрежата од локалните електроенергетски компании и што го прави погоден за репликација и распоредување во проекти за складирање на фотоволтаична енергија низ Мексико, Централна Америка и регионот на Карибите.

Резиме на проектот

Овој проект за интегрирана мексиканска фотоволтаична и монтажна трафостаница за складирање на енергија користи модуларно, сеопфатно решение за дистрибуција на енергија специјално оптимизирано за тропската, топла и дождлива клима во регионот, со специјализирани подобрувања во отпорноста на влага, дисипација на топлина и заштита од корозија. Користејќи го градежен пристап кој комбинира фабричка префабрикација со брза инсталација на лице место, постигнува интеграција со целосен синџир на фотоволтаичната инверзија, собирање и дистрибуција на струја и зголемување на напонот за поврзување на мрежата. Решението демонстрира висока стандардизација и служи како репер случај за тропски централи за обновлива енергија во Латинска Америка, погодни за промоција на прекуокеански клиенти на PV и складирање енергија клуч на рака.
